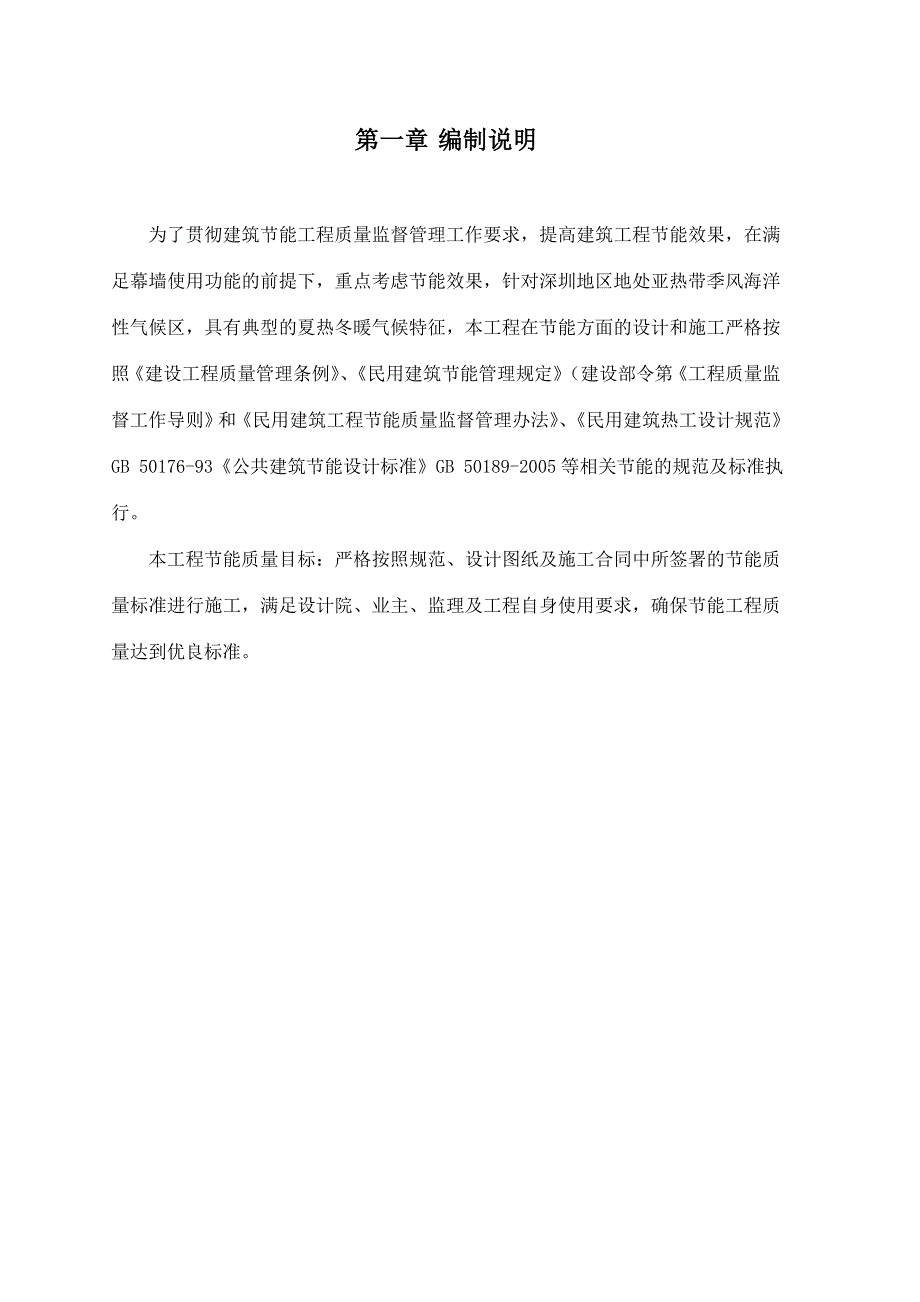

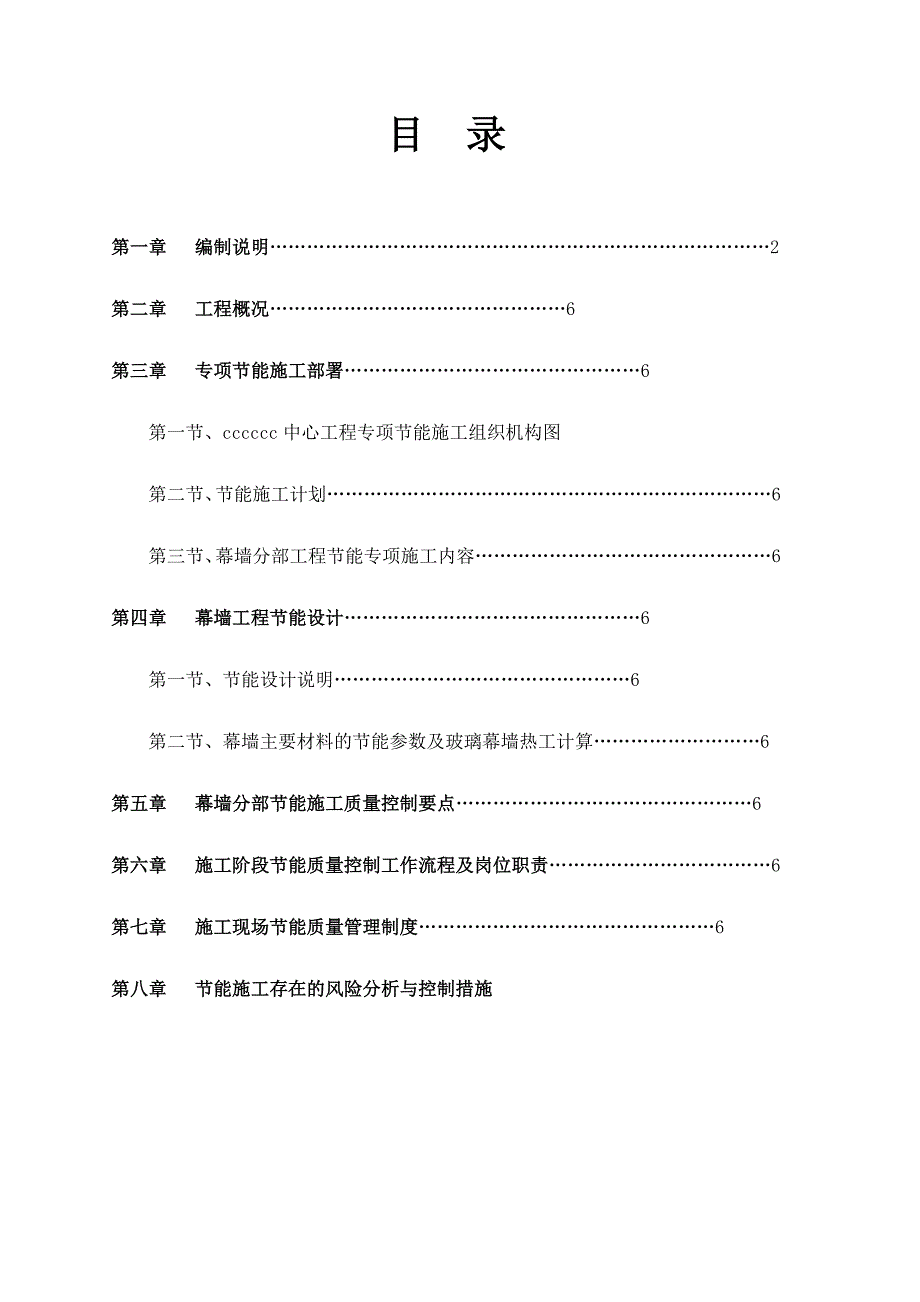

1、目 录第一章 编制说明2第二章 工程概况6第三章 专项节能施工部署6第一节、cccccc中心工程专项节能施工组织机构图第二节、节能施工计划6第三节、幕墙分部工程节能专项施工内容6第四章 幕墙工程节能设计6第一节、节能设计说明6第二节、幕墙主要材料的节能参数及玻璃幕墙热工计算6第五章 幕墙分部节能施工质量控制要点6第六章 施工阶段节能质量控制工作流程及岗位职责6第七章 施工现场节能质量管理制度6第八章 节能施工存在的风险分析与控制措施第一章 编制说明为了贯彻建筑节能工程质量监督管理工作要求，提高建筑工程节能效果，在满足幕墙使用功能的前提下，重点考虑节能效果，针对深圳地区地处亚热带季风海洋性气候区

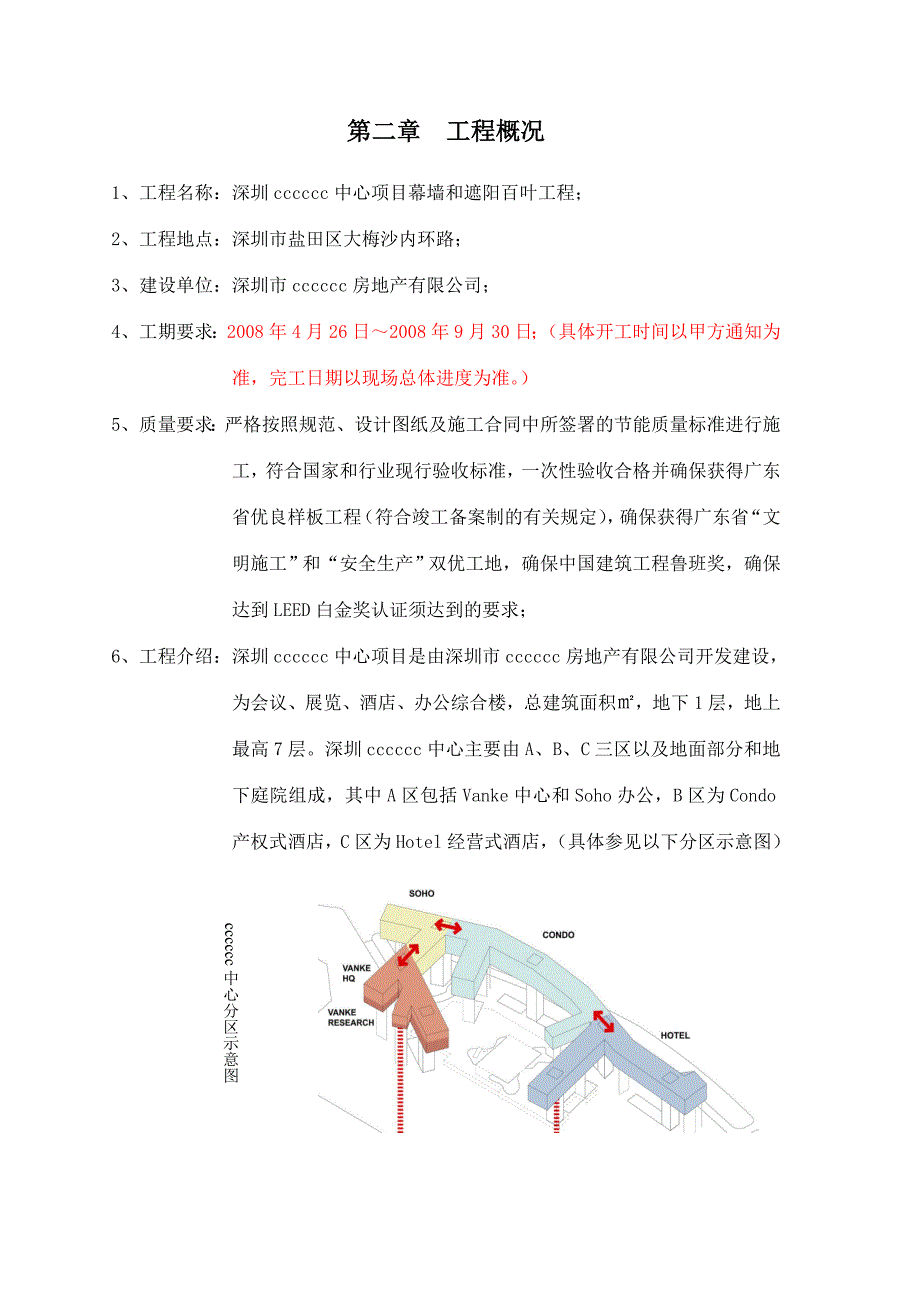

2、，具有典型的夏热冬暖气候特征，本工程在节能方面的设计和施工严格按照建设工程质量管理条例、民用建筑节能管理规定（建设部令第工程质量监督工作导则和民用建筑工程节能质量监督管理办法、民用建筑热工设计规范GB 50176-93公共建筑节能设计标准GB 50189-2005等相关节能的规范及标准执行。本工程节能质量目标：严格按照规范、设计图纸及施工合同中所签署的节能质量标准进行施工，满足设计院、业主、监理及工程自身使用要求，确保节能工程质量达到优良标准。第二章 工程概况1、工程名称：深圳cccccc中心项目幕墙和遮阳百叶工程；2、工程地点：深圳市盐田区大梅沙内环路；3、建设单位：深圳市cccccc房地产
3、有限公司；4、工期要求：2008年4月26日2008年9月30日；（具体开工时间以甲方通知为准，完工日期以现场总体进度为准。）5、质量要求：严格按照规范、设计图纸及施工合同中所签署的节能质量标准进行施工，符合国家和行业现行验收标准，一次性验收合格并确保获得广东省优良样板工程（符合竣工备案制的有关规定），确保获得广东省“文明施工”和“安全生产”双优工地，确保中国建筑工程鲁班奖，确保达到LEED白金奖认证须达到的要求；6、工程介绍：深圳cccccc中心项目是由深圳市cccccc房地产有限公司开发建设，为会议、展览、酒店、办公综合楼，总建筑面积，地下1层，地上最高7层。深圳cccccc中心主要由A、
4、B、C三区以及地面部分和地下庭院组成，其中A区包括Vanke中心和Soho办公，B区为Condo产权式酒店，C区为Hotel经营式酒店，（具体参见以下分区示意图）cccccc中心分区示意图8、建筑概况：cccccc中心主体结构类型为框架剪力墙结构，设计使用年限为50年，抗震设防烈度为7度，地面粗糙度为A类，基本风压值W0=0.75KN/，项目主体部分的风荷载标准，根据中国建筑科学研究院的cccccc中心风荷载风洞模拟试验报告进行取值；9、幕墙概况：深圳cccccc中心项目幕墙和遮阳百叶工程主要包括有T型钢隐框玻璃幕墙、T型钢隐玻璃幕墙+铝合金电动遮阳百叶、T型钢隐框玻璃幕墙+铝合金固定遮阳百叶
5、、铝板吊顶、核心筒点式玻璃幕墙、玻璃栏杆、钢制栏杆、玻璃地弹门、铝板门等； 第三章 专项节能施工部署第一节、cccccc中心工程专项节能施工组织机构图组 长：宋 越副组长：李常宏、裴井锋组员：朱传喜组员：叶海军组员：陈 东组员：李 臣第二节、节能施工计划1、我司拟定2008年5月初开始A区cccccc总部的T型钢框的安装，5月下旬进行A区cccccc总部的幕墙玻璃和层间保温岩棉的安装，6月中旬进行玻璃外侧的遮阳百叶安装。2、阳台门及翻窗的安装将与百叶同步进行。3、吊顶铝板及核心筒部位的安装将在5月初现场具备施工条件时开始安装。4、B、C区将在6月底进行上述项目的安装。我司在2008年5月初开始
6、A区cccccc总部幕墙分部的节能施工，至2008年9月底将根据土建主题结构完成A、B、C区幕墙节能施工、验收工作。整个节能施工周期约为150个日历天（不包括因不可抗拒因素及非我司原因停电、停工等因素而导致的工期延误时间）。第三节、幕墙分部工程节能专项施工内容1、 T型钢隐框玻璃幕墙：龙骨采用T型钢，T型钢表面进行氟碳喷涂处理，面材采用双银Low-E钢化中空玻璃，玻璃厚度分6+12A+6和8+12A+6两种；2、 T型钢隐框玻璃幕墙+铝合金电动遮阳百叶：内侧为T型隐框玻璃幕墙，外侧为铝合金电动遮阳百叶，百叶为铝合金型材，表面进行阳极氧化处理，在电机带动下转动；3、 T型钢隐框玻璃幕墙+铝合金固
7、定遮阳百叶：内侧为T型隐框玻璃幕墙，外侧为铝合金固定遮阳百叶，百叶为铝合金型材，表面进行阳极氧化处理；4、 铝板吊顶：位于主体底部，采用不同颜色的3厚铝单板，表面进行氟碳喷涂处理；5、 核心筒点式玻璃幕墙：采用钢方通及拉杆体系作为点式玻璃的支撑系统，玻璃采用15单片钢化磨砂玻璃；6、 玻璃地弹门：玻璃采用15厚钢化玻璃，周边采用胶条密封；7、 幕墙开启窗：开启窗周边采取两道胶条密封；8、 层间封修：两层封修板中间用岩棉填充。9、 幕墙伸缩缝：幕墙伸缩缝采用三道不同的结构及材料确保使用性能及密封效果。第四章 幕墙工程节能设计第一节、节能设计说明本工程有良好的节能、保温、通风、隔热及遮阳性能，具体
8、做法如下：1、玻璃采用面材采用双银Low-E钢化中空玻璃，玻璃厚度分6+12A+6和8+12A+6两种中空钢化玻璃，其可见光的透过率分别为36和34，遮阳系数分别为0.32和0.31。其露点、耐紫外线辐照性能、气候循环耐久性能、高温高湿耐久性能符合中空玻璃GB/T11944-2002国家标准玻璃本身为热的不良导体，是较好的隔热材料，玻璃附框与钢框之间采用胶垫隔离，玻璃之间的缝隙采用泡沫棒和密封胶隔离，实现密封保温双重效果。2、遮阳系统是本工程的最大节能特点，玻璃幕墙外侧采用电动和固定遮阳百叶两种不同的形式来实现最大的节能效果，根据不同的朝向使用不同的百叶安装方式，分为固定和电动两大部分，固定百
9、叶处还开有洞口确保通风，节能效果更加明显。3、本工程的层间防火封修采取两块1.5MM厚的镀锌板，中间添充保温防火岩棉的办法来实现保温和防火要求，其保温和防火性能优越。其导热系数、燃烧性能等符合绝热用岩棉、矿渣棉及其制品GB/T11835-1989要求。见图ZD2274、翻窗、门及其他部位的密封胶条采用采用三元乙丙橡胶制品，密封垫采用压磨成型高密度三元乙丙橡胶制品。设置密封胶条，使空气渗透量减少到最小程度。符合工业橡胶板GB/T5574-94和密封垫用材料规范HG/T3099-1989。5、结构胶和密封胶等材料，密封胶采用美国进口的GE:SCS2700，幕墙结构胶采用GE:SSG4400、GE:
10、SSG4800J，与混凝土界面的接缝密封采用GE:PS300，防火密封胶采用GE:PS300胶，产品符合建筑用硅酮结构密封胶GB16776和硅酮建筑密封胶JC/T14638-2003要求。经业主确认并出具相关检测报告及材质单合格证。6、伸缩缝部位节能处理采用三道不同的结构及材料，最里层采用铝板、中间层采用压磨成型高密度三元乙丙橡胶制品、外侧采用专门设计的铝合金型材结构，周边打胶的形式确保使用性能及密封效果。见图ZD904第二节、幕墙主要材料的节能参数及玻璃幕墙热工计算一、依据 1、民用建筑热工设计规范 GB 50176-93 2、公共建筑节能设计标准 GB 50189-20053、并参照国际标
11、准ISO15099、ISO10077、ISO10211等系列标准，结合我国现行相关规定。二、环境条件选定1、传热系数的计算采用冬季环境条件：冬季室内计算温度ti=20，室内表面换热系数hi=8 W/(m2K)，Ri0.11 m2k/W；室外计算温度te=0，室外表面换热系数he=23 W/(m2K)，Ro=0.04 m2k/W。2、深圳市属于夏热冬暖地区，根据公共建筑节能设计标准及业主要求：区域cccccc总部W/m2.KW/m2.K0.3W/m2.KW/m2.K0.7W/m2.KW/m2.K0.7W/m2.K外窗传热系数W/m2.K2北向外窗传热系数W/m2.K2东、南、西向外窗遮阳系数0.
12、46北向外窗遮阳系数0.31东、南、西向外窗（幕墙）的传热系数K2.0W/（K），遮阳系数应0.46；外墙部分传热系数K应0.7 W/（K）。三、材料特性设定标准材料导热系数如下表：材料名称导热系数W/(mK)材料名称导热系数W/(mK)铝合金160玻璃1.000三元乙丙0.25绝热板0.035硅胶0.35断热条0.30FC板（硅酸钙板）0.16保温岩棉0.034玻璃的性能参数（采用南玻的玻璃）：四、计算原理1.铝合金框的传热系数计算 根据建筑门窗玻璃幕墙热工计算规程（征求意见稿-2005）有：Uf=( Lf2D- Upbp)/bf 式中：Uf 窗框截面的传热系数，W/(m2K)；Lf2D 截
13、面的导热系数，通过使用Therm5.2计算软件计算断面单位长度的热流速度而得出， W/(mK)；Up绝缘板中心的传热系数， W/(m2K)；bf 窗框断面总宽度，m；bp 板的可见部分宽度，m；2.整窗的传热系数计算Ut(UfAf+UgAg+L）/ AtUt板块传热系数，W/(m2K)Uf框的传热系数，W/(m2K)Ug玻璃中心的传热系数（由玻璃厂家提供），W/(m2K)Af框的面积， m2Ag玻璃中心的面积， m2At板块的面积， m2线传热系数，根据prEN ISO 10077-1:2000-07附录E取0.02W/(mK)L玻璃的周长，m3.遮阳系数的计算 根据公共建筑节能设计标准得到以下公式：水平遮阳板外遮阳系数： SDHahPF2+bhPF+1 垂直遮阳板外遮阳系数： SDv=avPF2+bvPF+1 式中：遮阳板外挑系数PFA/B A遮阳板外挑长度，m； B遮阳板根部到窗对边距离，m； ah 、bh、av 、bv 计算系数，由公共建筑节能设计标准表A.0.1差得。 综合外遮阳系数为：S
