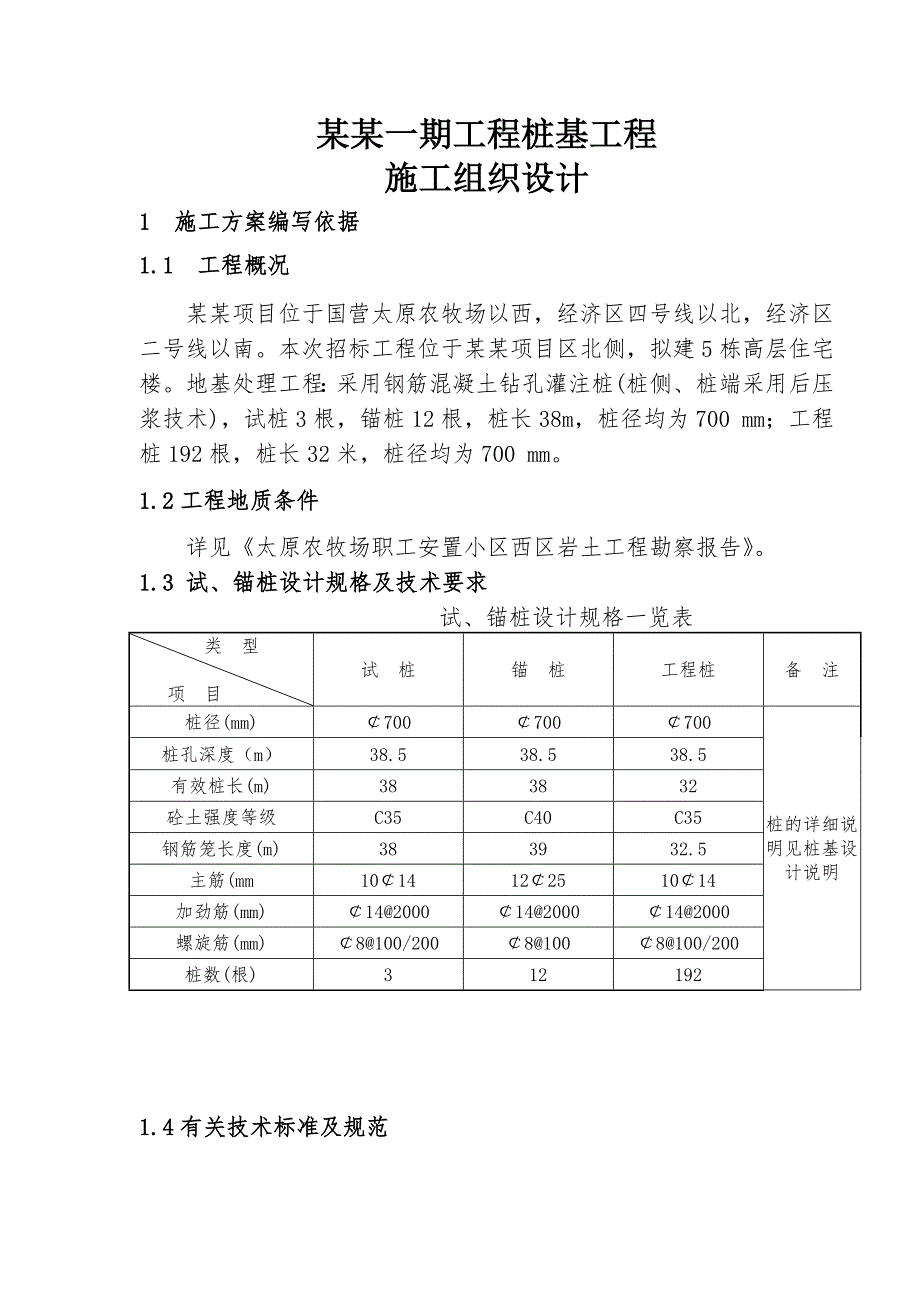

1、某某一期工程桩基工程施工组织设计1 施工方案编写依据1.1 工程概况 某某项目位于国营太原农牧场以西，经济区四号线以北，经济区二号线以南。本次招标工程位于某某项目区北侧，拟建5栋高层住宅楼。地基处理工程：采用钢筋混凝土钻孔灌注桩(桩侧、桩端采用后压浆技术)，试桩3根，锚桩12根，桩长38m，桩径均为700 mm；工程桩192根，桩长32米，桩径均为700 mm。1.2工程地质条件 详见太原农牧场职工安置小区西区岩土工程勘察报告。1.3 试、锚桩设计规格及技术要求 试、锚桩设计规格一览表 类 型 项 目试 桩锚 桩工程桩备 注桩径(mm)700700700桩的详细说明见桩基设计说明桩孔深度（m）
2、38.538.538.5有效桩长(m)383832砼土强度等级C35C40C35钢筋笼长度(m)383932.5主筋(mm101412251014加劲筋(mm)142000142000142000螺旋筋(mm)8100/20081008100/200桩数(根)3121921.4有关技术标准及规范序 号标准规范编号标准规范名称备 注1GBJ202-83地基与基础工程施工及验收规范工程建设国家标准2CB5002693工程测量规范工程建设国家标准3JGJ94-2008建筑桩基技术规程建设部4JCJl8-94钢筋焊接及验收规程建设部 51993钻孔灌注桩工程安全规程(试行)地矿部劳人司6JGJ79-2

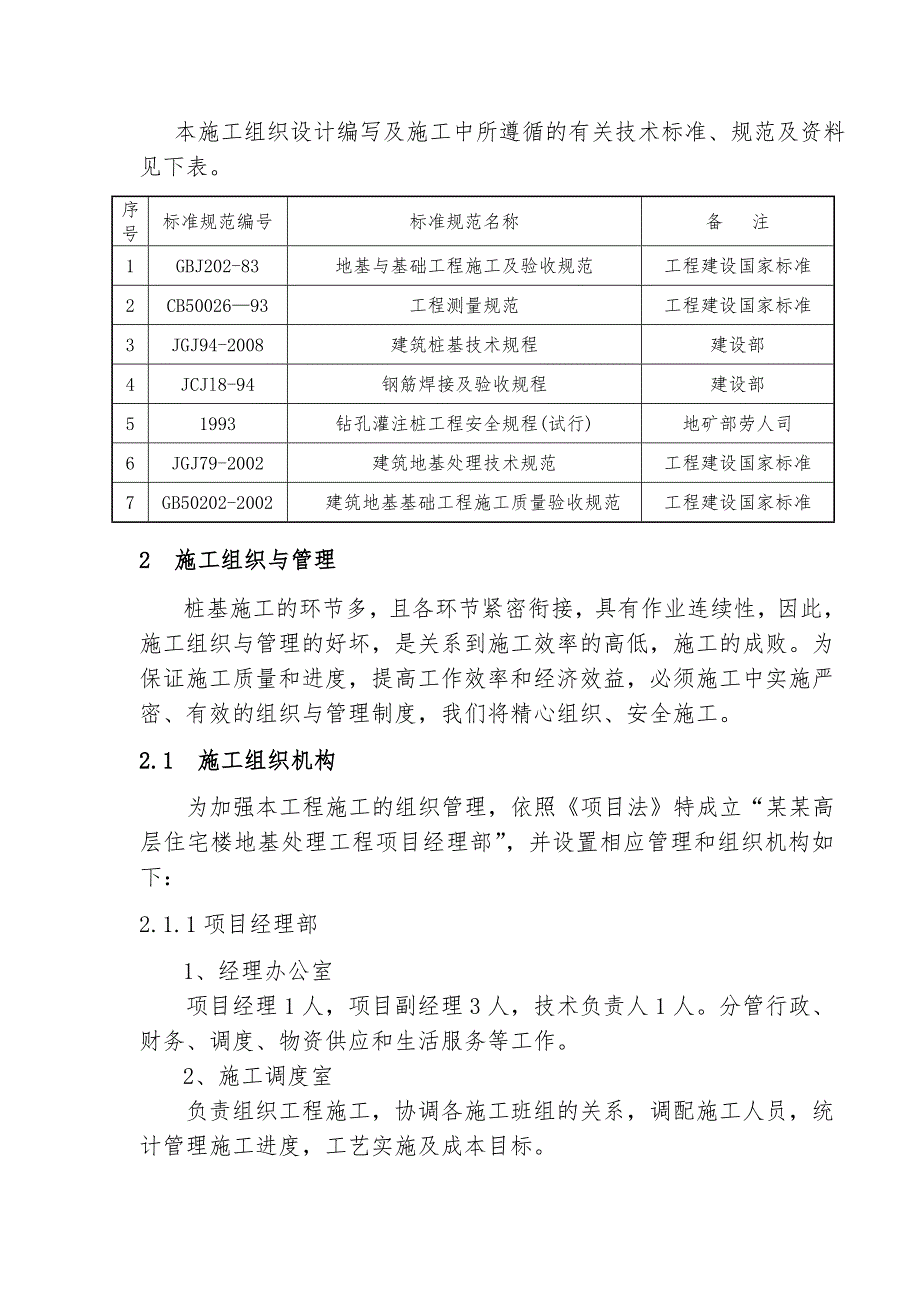

3、002建筑地基处理技术规范工程建设国家标准7GB50202-2002建筑地基基础工程施工质量验收规范工程建设国家标准 本施工组织设计编写及施工中所遵循的有关技术标准、规范及资料见下表。2 施工组织与管理桩基施工的环节多，且各环节紧密衔接，具有作业连续性，因此，施工组织与管理的好坏，是关系到施工效率的高低，施工的成败。为保证施工质量和进度，提高工作效率和经济效益，必须施工中实施严密、有效的组织与管理制度，我们将精心组织、安全施工。2.1 施工组织机构 为加强本工程施工的组织管理，依照项目法特成立“某某高层住宅楼地基处理工程项目经理部”，并设置相应管理和组织机构如下：2.1.1项目经理部1、经理办

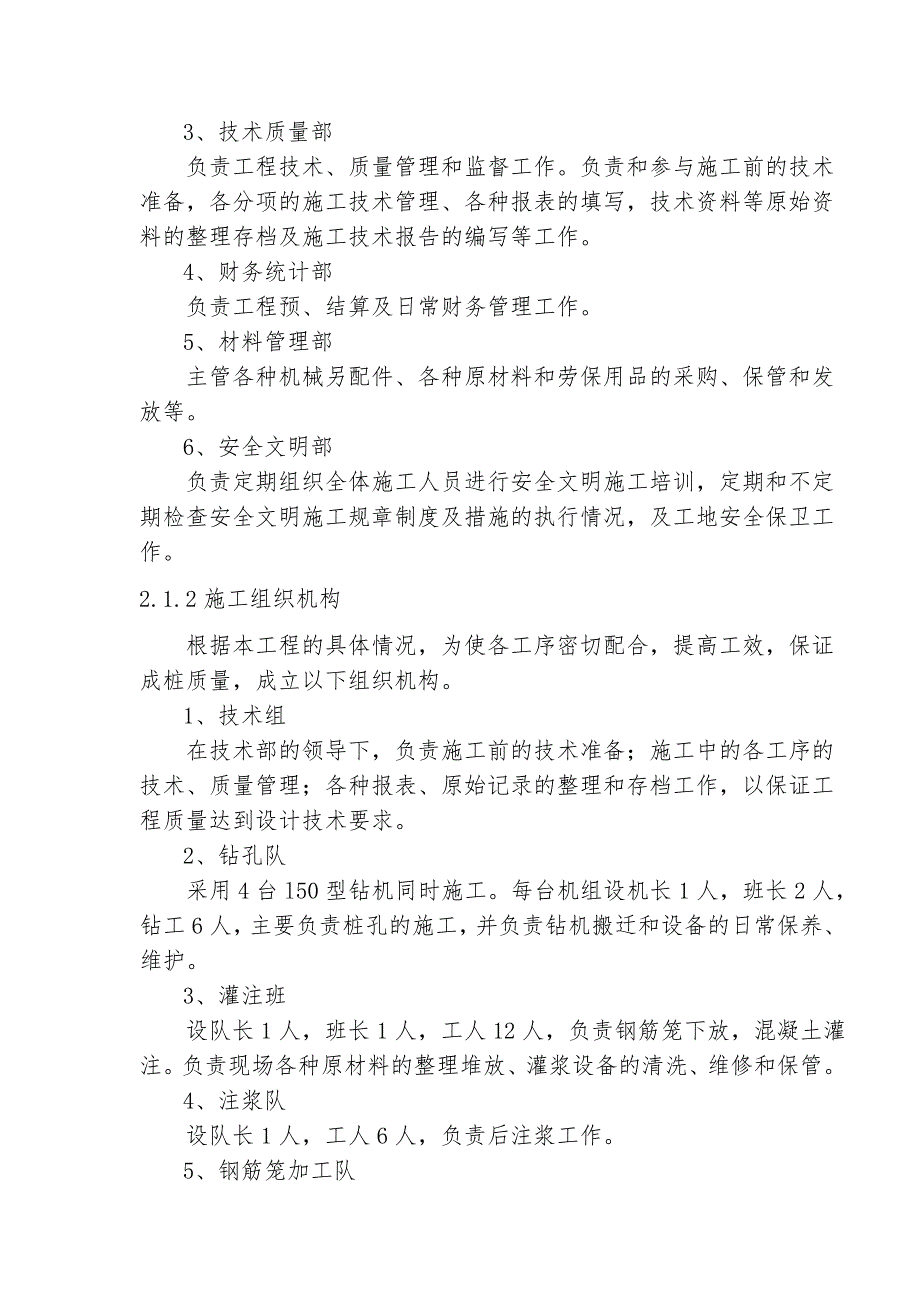

4、公室 项目经理1人，项目副经理3人，技术负责人1人。分管行政、财务、调度、物资供应和生活服务等工作。2、施工调度室 负责组织工程施工，协调各施工班组的关系，调配施工人员，统计管理施工进度，工艺实施及成本目标。3、技术质量部 负责工程技术、质量管理和监督工作。负责和参与施工前的技术准备，各分项的施工技术管理、各种报表的填写，技术资料等原始资料的整理存档及施工技术报告的编写等工作。4、财务统计部 负责工程预、结算及日常财务管理工作。5、材料管理部 主管各种机械另配件、各种原材料和劳保用品的采购、保管和发放等。6、安全文明部 负责定期组织全体施工人员进行安全文明施工培训，定期和不定期检查安全文明施工
5、规章制度及措施的执行情况，及工地安全保卫工作。2.1.2施工组织机构 根据本工程的具体情况，为使各工序密切配合，提高工效，保证成桩质量，成立以下组织机构。1、技术组 在技术部的领导下，负责施工前的技术准备；施工中的各工序的技术、质量管理；各种报表、原始记录的整理和存档工作，以保证工程质量达到设计技术要求。2、钻孔队 采用4台l50型钻机同时施工。每台机组设机长1人，班长2人，钻工6人，主要负责桩孔的施工，并负责钻机搬迁和设备的日常保养、维护。3、灌注班 设队长1人，班长1人，工人12人，负责钢筋笼下放，混凝土灌注。负责现场各种原材料的整理堆放、灌浆设备的清洗、维修和保管。4、注浆队 设队长1人
6、，工人6人，负责后注浆工作。5、钢筋笼加工队 设队长1人，班长2人，焊工12人，负责钢筋的制作、保管、发放和孔口对接。6、后勤班 负责全工地的吃、住等工作，设管理员1人，炊事员2人。其他后勤服务人员2人。7、修理班 设班长1人，电工、钳工各2人，负责维护现场和修配各种设备、机具、电缆线的架设和用电管理等。8、材料班 配置材料员2人，负责各种材料的入库、验收、保管和发放。2.2 现场施工管理 现场施工管理包括现场技术管理、现场材料管理和现场机具管理现场管理的要求是：实行“三高一低”和文明施工，即高质量、高速度，高工效、低成本和文明施工。2.2.1现场技术管理2.2.1.1必须贯彻施工组织设计1、
7、要熟悉施工组织设计的内容，并参照有关技术文件和资料领会其实质和做法。 2、做好施工组织设计的交底工作，在开工前，要向工人班组进行交底，并组织认真学习，作出具体说明，提出具体要求，使全体施工人员了解工程的施工部署、施工方法、质量要求及安全生产要求。3、认真按照施工组织设计的要求指挥生产。2.2.1.2熟悉图纸通过会审图纸、设计交底，应将设计变更的内容及时修改在图纸上，对施工中的技术洽商，也应及时在图纸上说明。2.2.1.3技术交底 本工作应根据不同情况，由项目总工程师、施工技术负责人组织全面的技术交底，交底的内容如下。1、图纸交底。2、施工组织设计交底。3、分项工程交底。应由主管工长组织，向班组
8、长、质量员、安全员等进行，必要时向全体班组人员交底，内容包括：、图纸要求。、材料和配合比要求。、按照施工组织设计的有关事项，说明施工须序、方法、工序搭接等。、提出质量、安全、节约的具体要求和措施。、提出班组责任制的要求，班组工人要做到定员定岗、任务明确、相对稳定。、提出克服质量通病的要求和预防措施等。2.2.1.4督促班组按规范及工艺标准施工 1、学习和掌握有关地基与基础、钢筋混凝土工程的规程及分项工程的工艺标准。 2、经常深入施工现场，检查和督促班组人员要严格按规范的工艺标准进行施工。2.2.1.5组织隐蔽工程的检查和验收1、对于桩基础，要检查施工记录。2、检查钢筋的品种、规格、数量、搭接长
9、度等。2.2.1.6整理上报各种技术资料1、重要分项工程或部位的技术交底。2、施工记录、隐蔽工程验收记录。3、施工日志。4、工程质量检查评定和质量处理记录。2.2.2现场材料管理2.2.2.1施工准备阶段的材料管理工作1、了解工程概况调查现场各方面条件。、查设计资料，了解工程基本情况和对材料供应工作的要求；、查工程合同，了解工期、材料供应方式，付款方式，供应分工；、查自然条件，了解地形、气候、运输、资源状况； 、查施工组织设计，了解施工方案、进度、平面布置，材料需用量；、查货源情况，了解供应条件；、查现场管理制度，了解对材料管理工作的要求.2、正确编制材料的需用量计划、根据需用量、现场条件、货
10、源情况，确定采购量、运输量；、按施工组织设计确定使用时间；、按需用量、施工进度、储备要求计算储车量及占地面积；、编制现场材料的种类计划。3、设计平面规划，布置材料堆放、靠近使用场地，尽量使材料一次就位，避免二次或多次搬运；、料场、仓库、道路不要影响施工用地，避免料场、仓库移动；、堆料场地平整、不积水；、仓库要符合防雨、防潮、防火、防盗要求；、运输道路要坚实，循环畅通，有回转余地；、堆料场地及仓库容量要能存放施工供应间隔期的最大需用量，保证需要。、按施工进度分阶段布置，材料应先进先出。2.2.2.2施工阶段的材料管理工作 1、进场材料的验收要做好材料的计量，约定好验量的方法，保证进场材料的数量。
11、 2、进场材料的质量必须经严格检验，合格后才能验收，要求材料管理人员熟悉材料质量的各种检验方法。3、材料的保管、材料要分别堆放，严格管理；、对于易变质的材料，应特别注意保管，防止变质损坏；、因现场保管条件差，多数材料都是露天堆放，容易散失，要采取相应措施。2.2.3施工调度 因本工程要求工期短，质量高，且进驻工地的设备、人员多，给施工管理带来了很大的难度。为保质保量按期完成施工任务，施工调度时注重以下几个方面， 以达到预期目的。1、根据实际情况，合理运筹，制定正确的施工调度决策和策略。2、着力于调整外部和内部施工环境，审时度势，把握好每一个环节的关键， 以提高效率保证施工进度。3、坚持“质量第
12、一，信誉至上”，严格控制施工质量。4、不断总结经验，推广新工艺、新方法和新机具。 5、建立和督促实施各项施工管理制度，主要有：各种岗位奖惩、责任制度，临时用工制度，工序验交制度，安全生产制度等。6、严格执行财务制度，在保证质量的基础上控制施工成本。7、认真建立和执行从开工到验收一整套工作程序。2.3 施工总平面图施工总平面图详见附图1。3 施工方案 3.1 施工准备1、在领会设计内容和熟悉工程图纸的基础上进行施工现场勘察， 以便针对现场施工特点做好充分准备。 2、认真进行施工前技术交底工作，会同甲方进行现场基准线和水准点复核工作，把桩位测量和放样定位事实落到实处。3、对施工场地地下障碍物详细了
13、解，并请示建设单位提供可靠数据资料， 以便于针对地制订相应和应急方案。 4、提前做好砼供应工作，要求供应商全天候待命，及时供应，尽量缩短成孔后待浇灌的时间。 5、做到进场设备的维修保养，力争做到相应配套，性能稳定，应用方便，器具齐全。 6、进行场地内临时设施搭建，统筹安排，使供水、供电、日常生活，办公和施工设施完善可靠。 7、联系好排污地点和运输力量，确保废浆、废渣及时外运，同时场地内泥浆系统的设置做到井井有条，方便实用，不跑浆漏浆。 3.2 施工测量方案3.2.1桩位放线测量 1、根据设计方给定的起始点座标控制点，用全站仪或经纬仪转角、钢尺量距法，将建筑物各轴线、转交点布设于实地。为避免施工
14、现场破坏，在校核控制轴线准确无误后，将控制轴线延伸至建筑物以外的地面上加以固定，以便施工中使用。 2、根据桩位设计图纸与轴线关系，计算出每条桩位的理论坐标(假定坐标系)。 3、根据图纸先将轴线上桩位分块直接放出，不在轴线上的桩位则根据与轴线的对应关系，用经纬仪转角、钢尺量距法放出，用全站仪校核，二者可以互补，以确保精度。 4、桩位整体放出后，根据桩与桩之间的关系，桩与轴线的关系及轴线与轴线的关系，进行整体校核和局部校核，无误后钉保护桩。 5、以上一切平面测量工作，均要求在工程测量规范要求的范围内进行。3.2.2水准测量 根据建设单位提供的水准点做为依据测定出每根桩的自然标高。3.2.3技术保证措施 1、本工程的测量放线由项目部统一进行布放，技术部、测量组对整个放线质量负主要责任。 2、测量放线前，应会同甲方、监理方、设计方对图纸中各部位尺寸进行会审和认定。 3、整体测量放样的精确性
