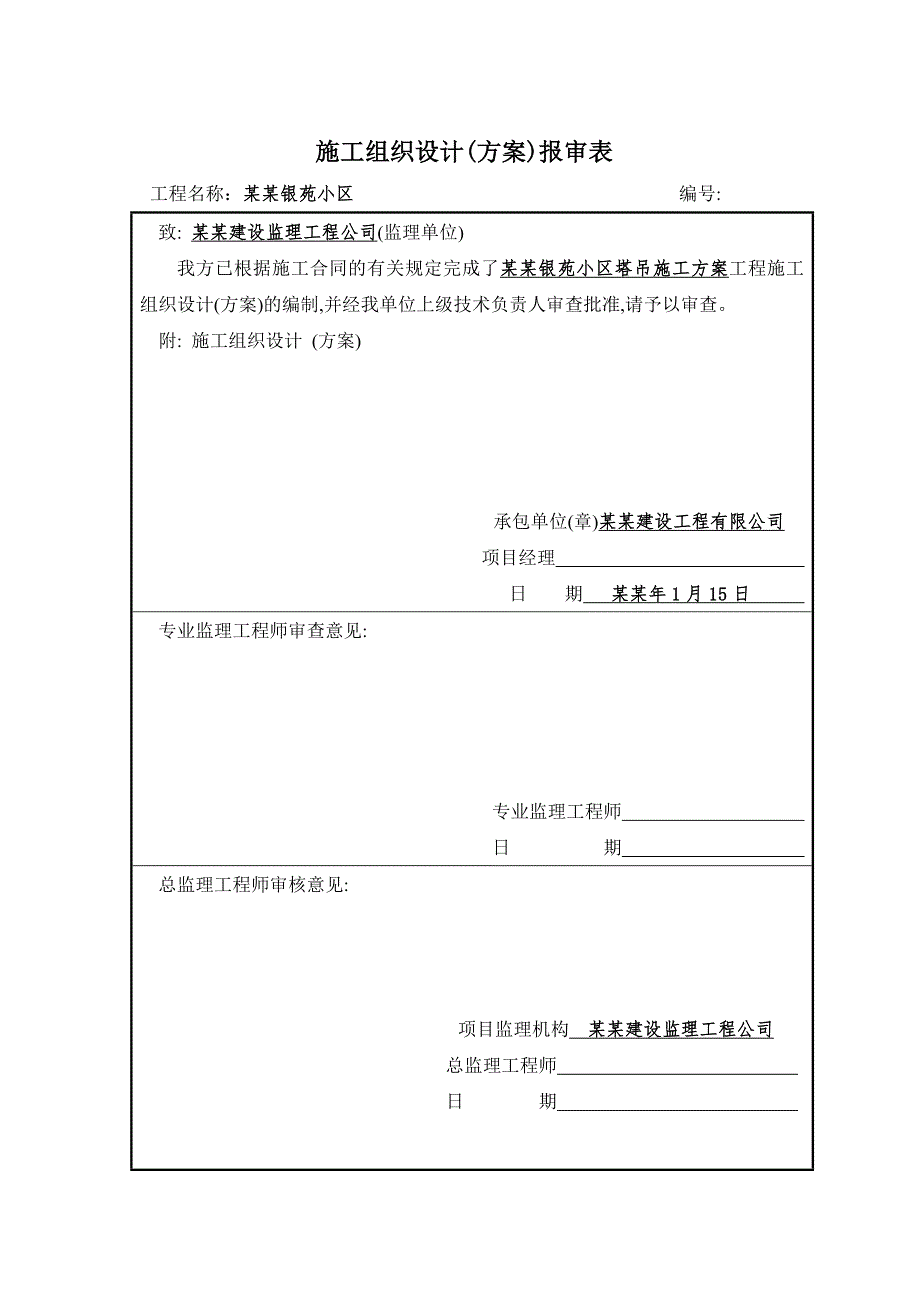

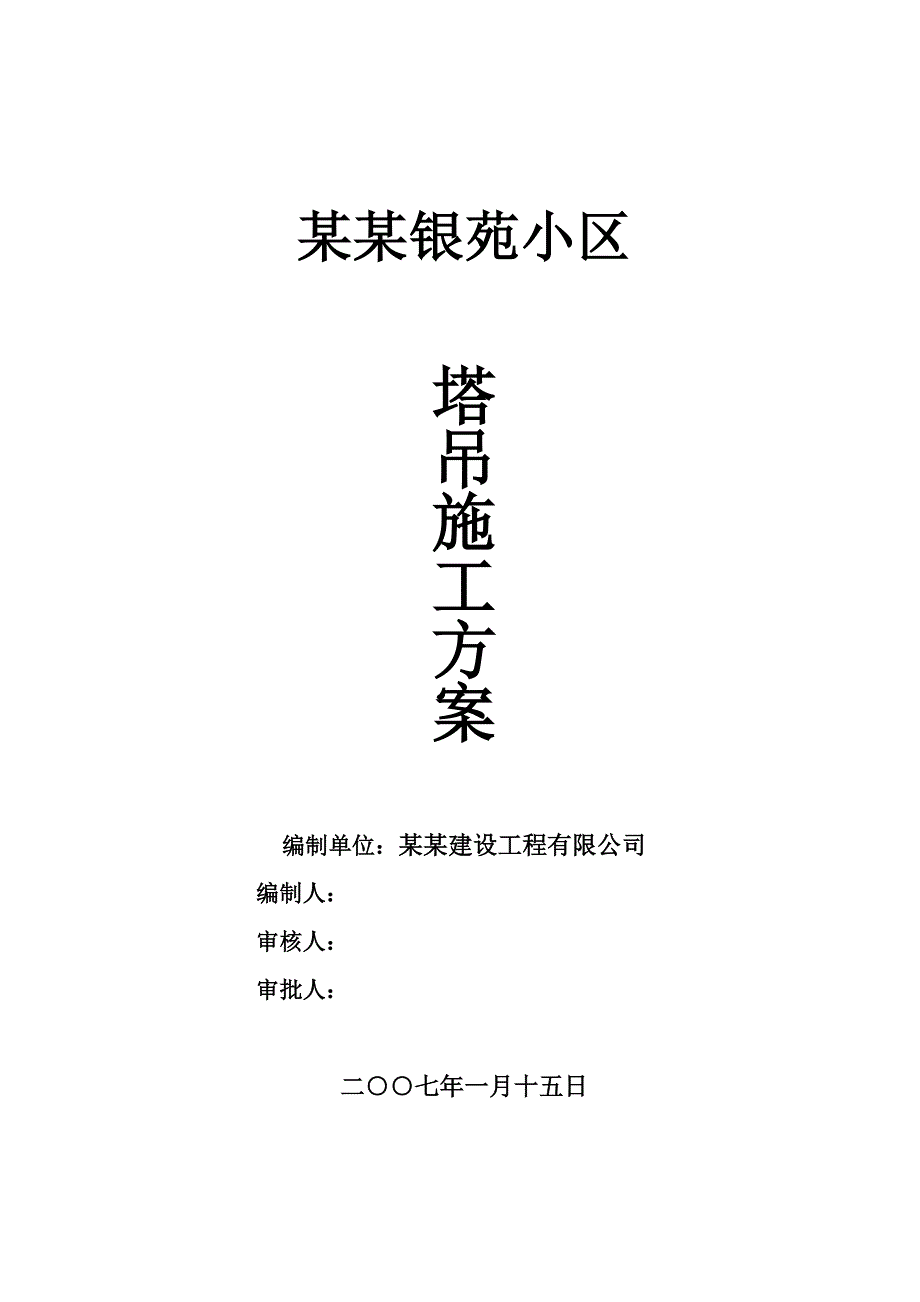

1、某某银苑小区塔吊施工方案编制单位：某某建设工程有限公司编制人：审核人：审批人：二七年一月十五日施工组织设计(方案)报审表工程名称：某某银苑小区 编号: 致: 某某建设监理工程公司(监理单位)我方已根据施工合同的有关规定完成了某某银苑小区塔吊施工方案工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。 附: 施工组织设计 (方案) 承包单位(章)某某建设工程有限公司 项目经理 日 期 某某年1月15日 专业监理工程师审查意见: 专业监理工程师 日 期 总监理工程师审核意见: 项目监理机构 某某建设监理工程公司 总监理工程师 日 期 施工组织设计(方案)报审表工程名称:

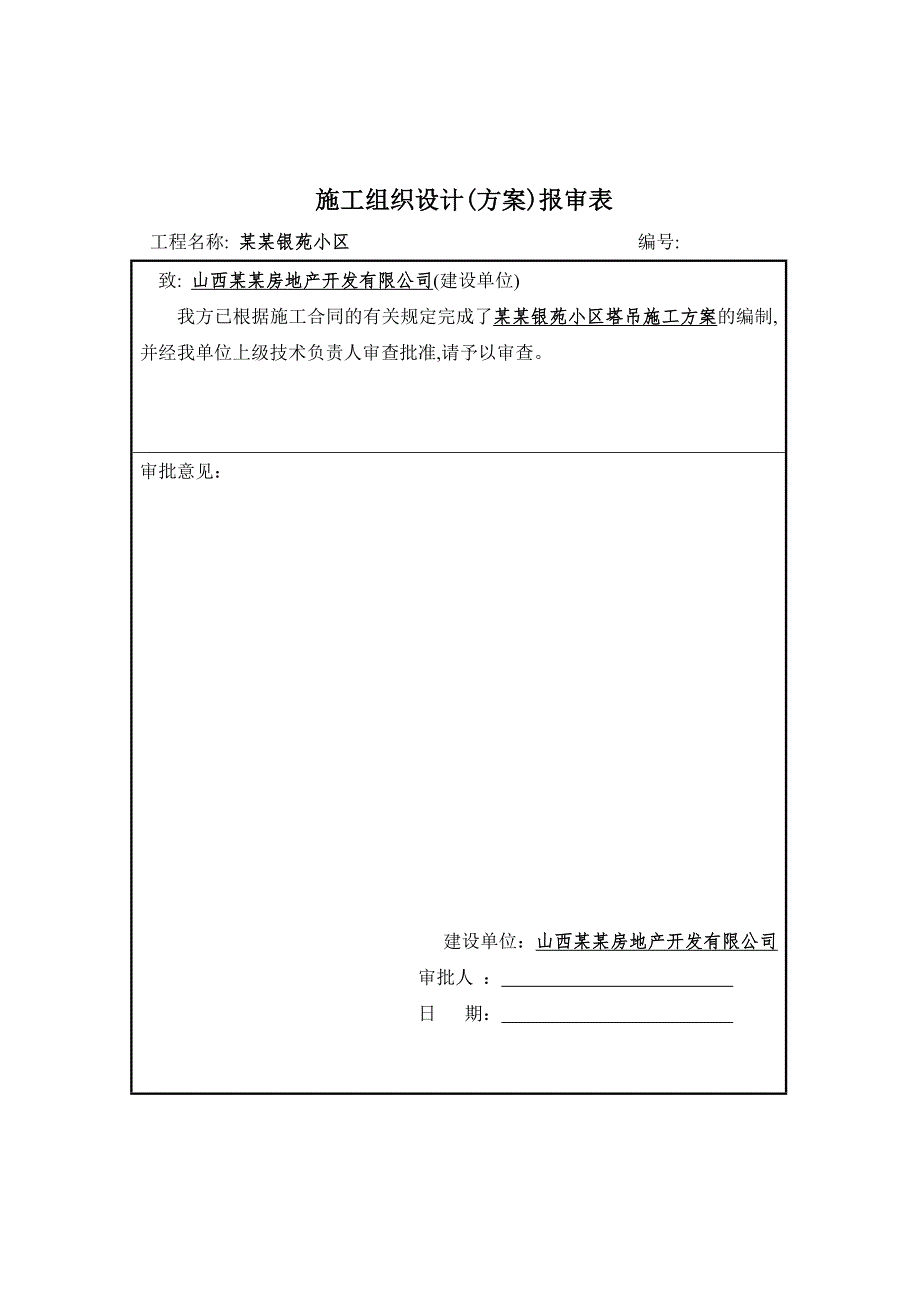

2、某某银苑小区 编号: 致: 山西某某房地产开发有限公司(建设单位)我方已根据施工合同的有关规定完成了某某银苑小区塔吊施工方案的编制,并经我单位上级技术负责人审查批准,请予以审查。 审批意见：建设单位：山西某某房地产开发有限公司审批人 ： 日 期： 某某银苑小区塔吊施工方案一、 工程概况某某银苑小区由山西某某房产开发有限公司投资兴建，本工程分1#2#商铺楼，3#4#高层住宅楼。二、塔吊的选用和布置根据建筑物的平面形状、建筑物高度及结构特征,拟选用QTZ40C型塔吊二台，分别布置在建筑物3#楼西侧、4#的东侧，以满足本工程的需要。QTZ40C塔式起重机QTZ40C塔式起重机是由山西省建筑机械制造厂
3、根据国家有关标准设计的建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机，其标准臂长为42m，自由高度为30 m。 该机上部采用液压顶升，增加或减少标准节，使塔机能随着建筑物的升高而相应的升高，同时塔机的起重能力不因塔机的升高而降低。按照塔吊使用说明书，塔吊基础形式为“十”字形基础梁见附图。塔吊的附着，由于塔吊的安装高度为100m，塔机与结构为4次附着，第一次距塔基上表面21.3m ，与主体结构5层外围框剪柱附着，以后每向17.6m，与结构框剪柱附着，分别是在每7层、11层、15层。结构施工时按要求进行预埋。三、准备工作1因本工程基础土质不能满足塔机的基础承载力（22T/），根
4、据本工程地质勘察报告和塔机对基底的土质要求，拟采用桩基础，每台塔机下打四根桩，单桩的类型、深度、顶标高等同本工程的工程桩桩径为600mm，桩间距为3.5米，平行于建筑物墙身距离为4.0米。具体平面布置尺寸见附图。2安装常用工具的准备：1) 经纬仪、水平仪各一台；2) 配套板手、起刀等工具一套；3) 12磅榔头四把；4) 撬棒及21.5、40冲子各四把；5) 工具包4只；6) 合格的安全带8根，劳保手套25付；7) 16尼龙绳60m两根；3安装机械设备的准备：1) 大吊车30T一辆；2) 配合车辆：5T随车吊；3) 两吨葫芦1只。4参加人员组织：1) 组长：简春国 副组长：陈玉龙2) 安全指导：
5、万兆军3) 技术指导：陆涵伟 4) 安装操作人员：王培年 电工：杨井生 焊工：陈方金组装及其他配合人员：机械班5人。四、技术交底及有关参数、 必须做好以下工作后方可进场安装1) 钢结构焊接情况，若有开焊现象须进行补焊达到要求后，经有关技术人员验收签字，并完善手续；2) 各部分连接情况（特别是钢丝绳在与防扭器连接情况是否良好）；3) 各螺旋滑点必须再次紧固；4) 润滑点和所有油箱加足油量；5) 根据机械的设备安装规程进行保养，合格后方可进入安装。、 塔吊安装的位置和基础要求及高度方可向上的有关要求：1) 考虑塔吊回转的覆盖面，周围建筑物及障碍并有利于拆卸2) 基础要求：塔吊基础及剖面见附图。塔脚
6、或底盘安装，必须有机务队人员与测量人员共同配合放置；其中A：水平偏差不大于的标准节的公称边长；B：脚柱的主弦杆上平面到砼基础上平面的尺寸为；C：脚柱的主弦杆垂直度公差小于；D：基础表面平整，平面公差在m平面内小于； ：注意正确接地； ：固定脚柱周围的钢筋数量不得减少或短缺。砼承压能力达到以上方可进入整机总装；同时要做好钢筋、砼验评各项隐蔽记录；3、有关参数：1) 输电：塔吊总功率40，输电能耗电压380V，频率Z状态下60KV。2) 起重能力40T-M，吊臂头部吊重0.8T，幅度2.547M。3) 塔吊的安装程序：基础施工（测塔脚水平） 进入砼养护 安装基础节（砼强度达设计强度的以上） 外套架
7、及液压系统 爬升架套入塔身 回转支承 塔帽及驾驶室 安装平衡臂及拉杆第一批配重块（.T）安装超重臂及拉杆上 上其余配重块并夹固 接通电源、穿绕钢丝绳 检查各部分连接及润滑 空运转试验 顶升至初始高度调定安全装置验收交付使用4、安装程序中的注意点：1) 安装后臂（平衡臂）；：缚点利用产品固定吊点（检查吊耳焊缝），若无设计固定吊点应进行试吊达平衡后，采取可靠措施，并做上永久记号，作为今后拆装固定吊点。：用大绳守稳，让其顺利就位打销。：后臂拉杆用大绳系牢适当部位，通过塔帽头部滑轮用足够的人力或葫芦拉到位打销。：安装平衡重量，勿使平衡块挤抬平衡臂，否则平衡臂抬起非常危险，安装结束后，用锁紧装置固定。2
8、) 安装超重臂（前臂）：安排架子工搭好钢管架，其尺寸为宽高1.61.1m，可分段搭设其长度为.8米，数量为吊臂节数加壹，架体必须牢靠一一加斜撑。B：提吊时用21.5，长8m的吊索捆缚不得从腹杆内穿入，且应缚上弦。吊点中心距根部23.0m处两点向前，向后移动相等距离，但不得短于.倍的节距。C：在拼装根部一节时，须将小跑车套于根部适当位置，并用小钢丝绳固定。：提吊时，必须用大绳系于头部守稳，以便在其就位时帮助调整，进而能使销,顺利进入。：利用主卷扬机，主钢丝绳，塔顶滑轮组和前拉杆滑轮组协同安装拉杆。钢丝绳只需穿绕两走，但钢丝绳端头应固定牢靠，最后一个绳卡处绳头露出不短于。3) 顶升过程：顶升过程是
9、使塔吊结构升市中的主要部分，必须要严格执行公司颁发的塔工起重机顶升、附墙作业指导书的有关规定，还应注意以下几点：在进行顶升作业过程中，必须有专人指挥，专人照管电源，专人操作液压系统和专人紧固螺栓。非有关操作人员，不得登上爬升架的操作平台，更不能擅自启动泵阀开关或其它电气设备。：顶升应在白天进行，若遇特殊情况，需在夜间作业时，必须备有充足的照明的设备。：风速低于m/s时方可进行顶升作业，若实遇风速加大，必须停止作业，并紧固连接螺栓，使上下塔身连成一体。：顶升前必须放松电缆，使电缆放松长度大于总的爬升高度，并作好电缆卷筒的紧固工作。要顶升过程中，把回转部分紧紧刹住，严禁回转及其他作业。：在顶升过程
10、中，若发生故障，必须立即停车检查未经查明和将故障排除，不得继续进爬升工作。：每次顶升前后，必须认真做好准备工作，和收尾工作特别是顶升之后，各连接螺栓应按规定的顶紧力紧固，不得松动，爬升套架滚轮与塔身标准的间隙应调整好，操作杆应回到中间位置，液压系统的电源应切断等；5、电器线路，1) 现场电器安装线路架设和避雷、接地系统的安装必须符合国家现行标准，并结合产品使用说明书规定进行。2) 根据规定必须调定各安全装置，应齐全完好，否则应更换，3) 电器应有良好的通风、防雷、防雨，防曝晒设施，必须有一条顺畅的人行通道。4) 塔吊必须设立独立的电箱，不得与其它机械的电器混杂安装5) 配电室到塔吊电箱必须专拉
11、专接，线路必须极可靠的保护并认真记录线路的布置情况，电缆直径必须满足塔吊电容量，其绝缘电阻的相与相和R0.5M，应选用YC-500重型电缆。6) 在塔尖高于建筑物或山顶周围无较高特体时，且安装高度大于500m，应安装航空警示灯和风向风速仪。本塔机装有红色障碍灯两个，一个装在塔顶，另一个装在臂头部，工作现场探照灯一个。五、安全要求及采取措施：、 安装前：1) 与项目部取得联系，安排安装时间及清理、整平地面。2) 摸清大吊车行走的路线，进场有地沟处必须用不低于15厚的钢板做道板，以保护地沟，地基较软处必须压实或用砂石、石屑等料填实，以免车辆行走陷落，3) 大吊车支撑处若遇较松软地基，必须用相应大的
12、厚铁板及长道木增加支撑能力。4) 提前清除路障，对不能清除的物体，要采取可靠的保护措施，5) 安装的影响范围必须栏禁区，并有专人监护，保护周围建筑物，保护其它临时设施机械。禁止无关人员进入，吊臂下严禁站人。6) 必须开好班前会，进行方案交底和咨询，并由上级领导和有关方面提出方案中未列入注意点。由本塔吊组做好记录，7) 酒后或有身体不适者不准参加安装操作，严禁穿皮鞋，拖鞋或无防滑的胶鞋上高空，应清除鞋底泥污和油类等物。2、安装中：1) 不准由上而下或由下而上抛物，有物件需传递时，应用小尼龙绳系牢下放或上拉，接拿物件要平稳、谨慎，将销或螺丝打进或打出孔时应在专人扶拿，严禁双层作业，2) 吊装时要找
13、准吊点，捆缚牢固，就位或下放时要慢而平稳，吊前后臂时用大绳守稳，动作必须协调一致，拉绳距离尽可能放远，以加强水平方向扩力。3) 注意正确使用劳动保护品，遵守现场安全管理规定。4) 服从统一指挥，明确分工，各负其责，思想集中，不准嘻笑打闹，工间休息时不得坐在栏杆之上，以免失控坠落，5) 在风力超过四级，雨雾天气严禁进行安装工作。3、安装结束后：1) 对各紧固件，销子及钢丝绳夹头，各种限位器认真检查，调试，2) 清理操作平台，清点收管好所用工具，3) 会同公司设备处、安全处、工程处安全科、安装部门，（机务队）项目部有关人员，（新购塔吊有厂方，经销商参加交接验收）进行调试验收，确认各项运转正常后，待参验各方签字后交付使用。4) 各电箱处、驾驶室备齐灭火器。5) 塔基顶面有可靠的排水措施，以长期保持基础
