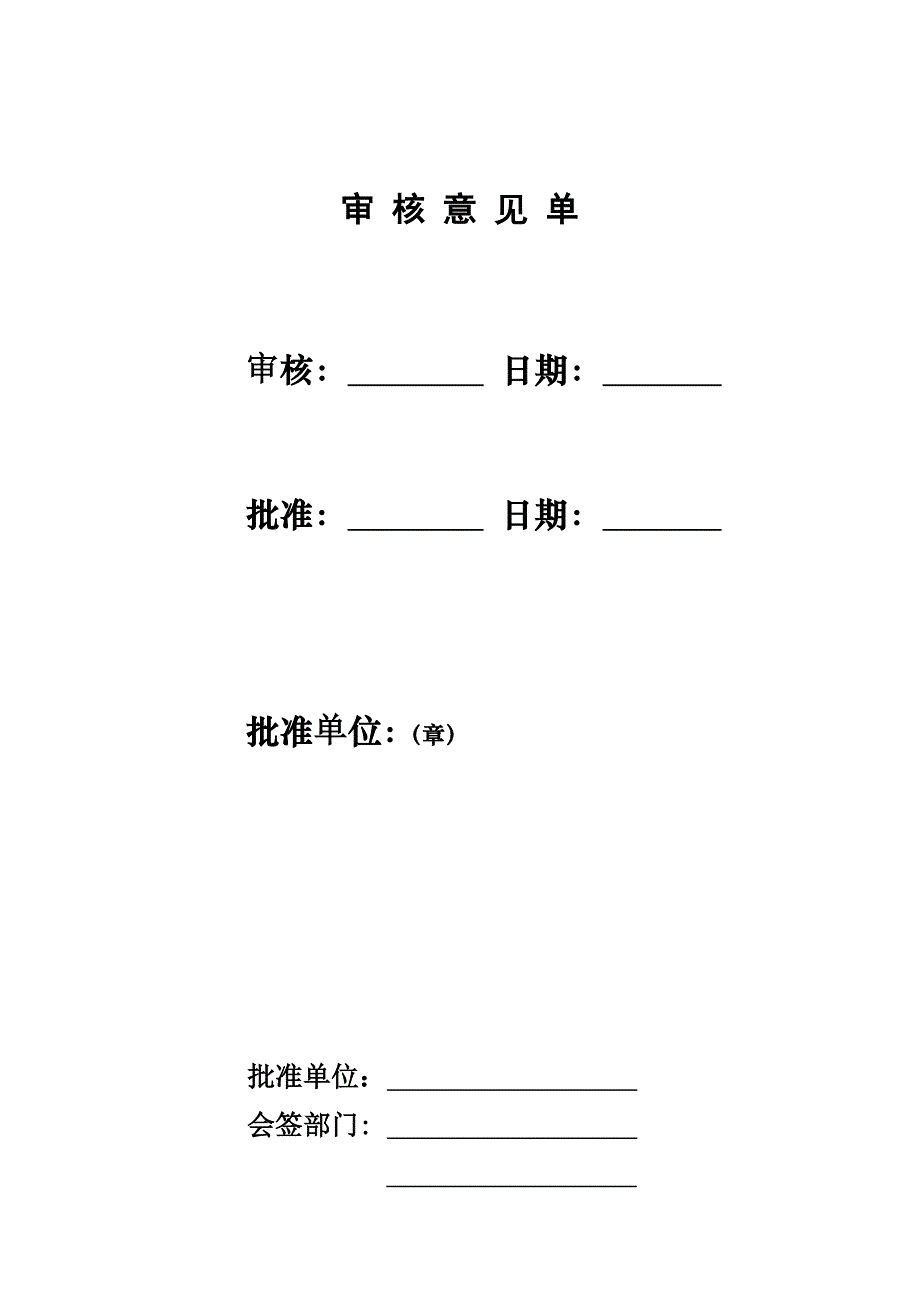

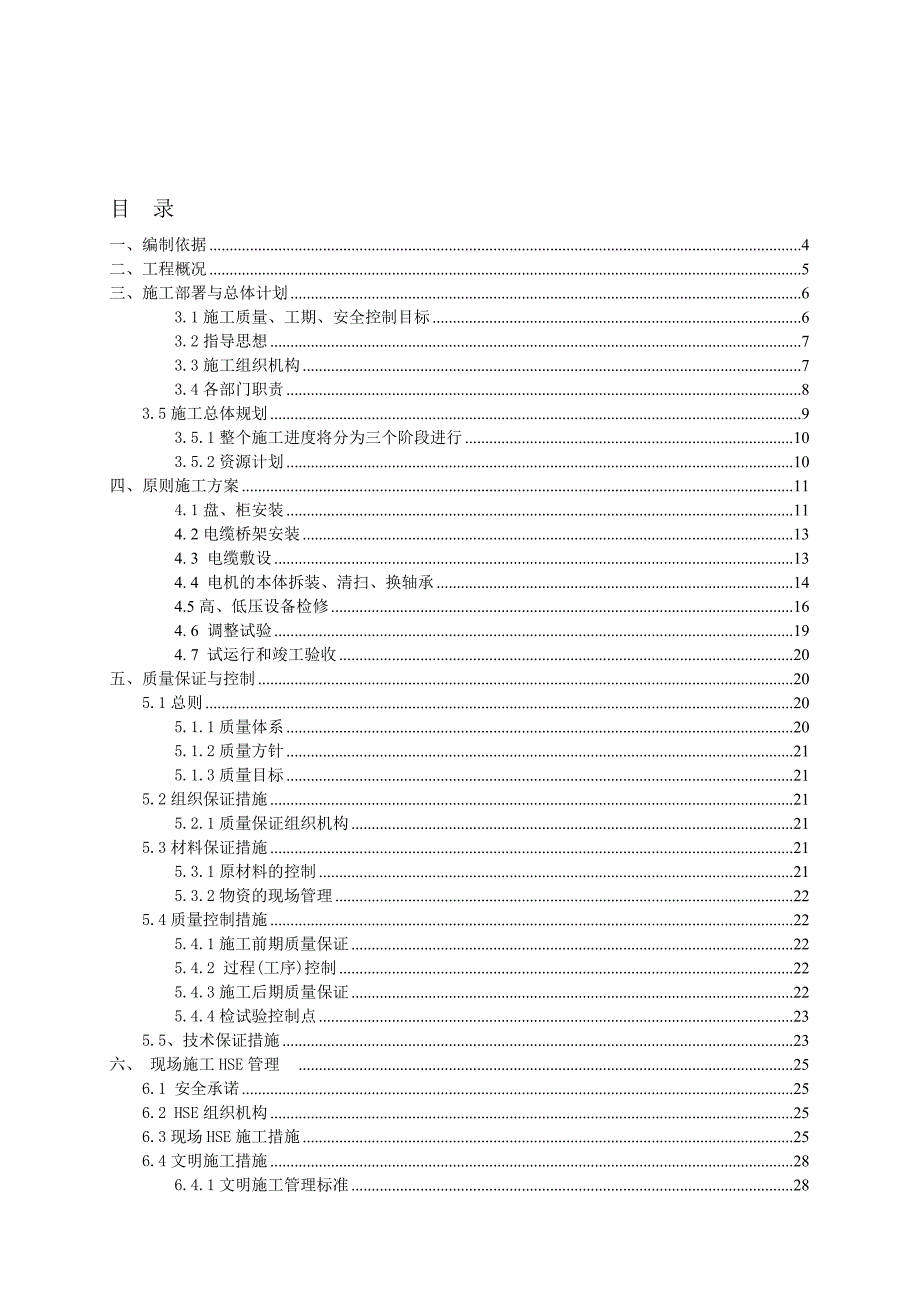

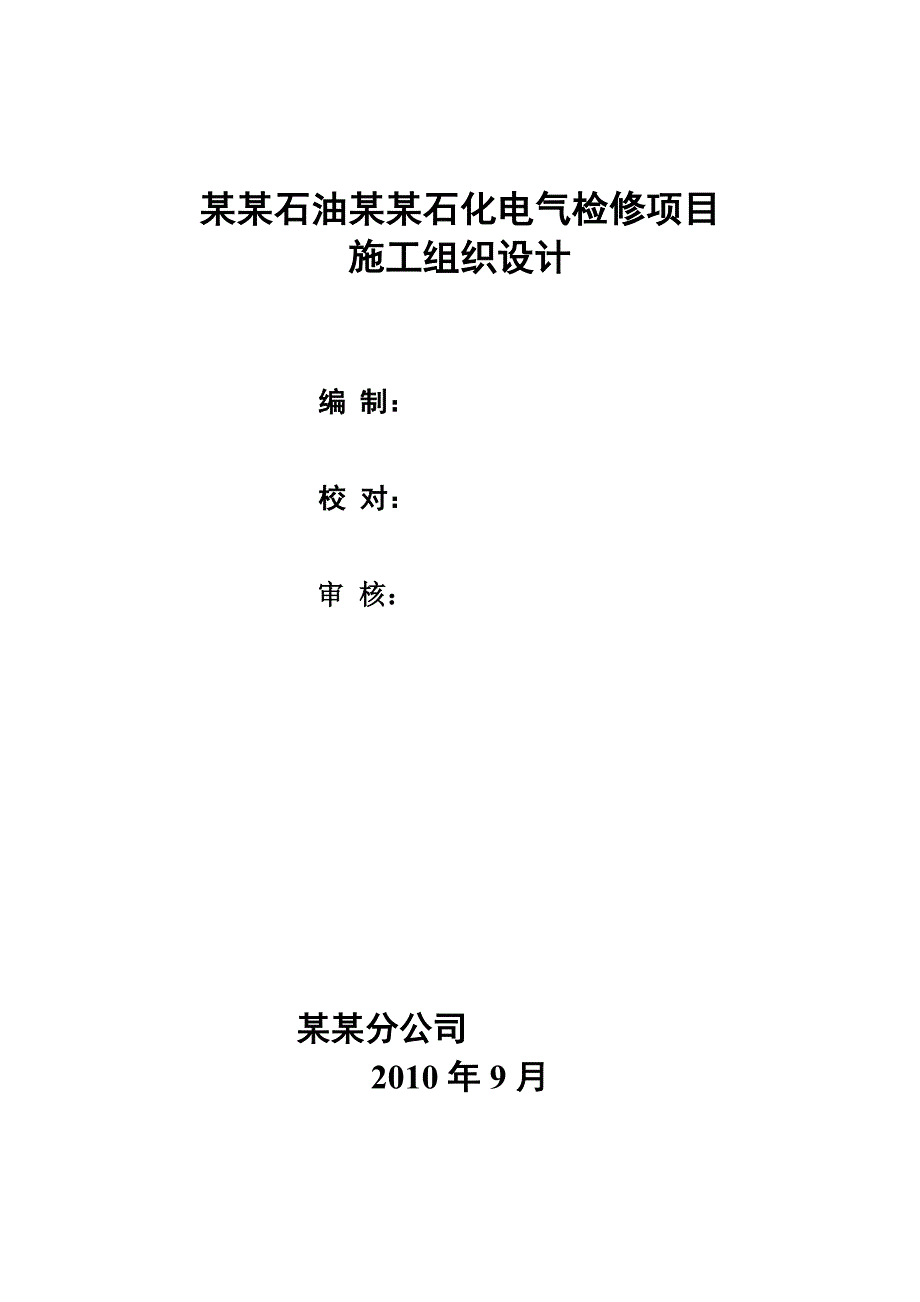

1、某某石油某某石化电气检修项目施工组织设计编 制：校 对：审 核：某某分公司2010年9月审 核 意 见 单审核： 日期： 批准： 日期： 批准单位：（章） 批准单位： 会签部门: 目 录一、编制依据4二、工程概况5三、施工部署与总体计划63.1施工质量、工期、安全控制目标63.2指导思想73.3施工组织机构73.4各部门职责83.5施工总体规划93.5.1整个施工进度将分为三个阶段进行103.5.2资源计划10四、原则施工方案114.1盘、柜安装114. 2电缆桥架安装134. 3 电缆敷设134. 4 电机的本体拆装、清扫、换轴承144.5高、低压设备检修164. 6 调整试验194. 7
2、试运行和竣工验收20五、质量保证与控制205.1总则205.1.1质量体系205.1.2质量方针215.1.3质量目标215.2组织保证措施215.2.1质量保证组织机构215.3材料保证措施215.3.1原材料的控制215.3.2物资的现场管理225.4质量控制措施225.4.1施工前期质量保证225.4.2 过程(工序)控制225.4.3施工后期质量保证225.4.4检试验控制点235.5、技术保证措施23六、 现场施工HSE管理256.1 安全承诺256.2 HSE组织机构256.3现场HSE施工措施256.4文明施工措施286.4.1文明施工管理标准286.4.2文明施工管理措施28附
3、页130HSE组织机构30一、编制依据1.1、某某分公司与某某石油某某石化签订的有关装置检修及技改措工程的协议。1.2、某某石油某某石化检修项目计划1.3、有关的施工验收规范、规程、标准。石油化工施工安全技术规程 SH3505-1999施工现场临时用电安全技术规范 JGJ46-2005工程建设交工技术文件规定 SH3503-2007石油化工建设工程项目施工过程技术文件规定 SH/T3543-2007电气装置安装工程高压电器施工及验收规范 GBJ 147电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范 GBJ148电气装置安装工程母线装置施工及验收规范 GB J 149电气装置安装工程电
4、气设备交接试验标准 GB 50150电气装置安装工程电缆线路施工及验收规范 GB 50168电气装置安装工程接地装置施工及验收规范 GB 50169电气装置安装工程旋转电机施工及验收规范 GB 50170电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB 50171电气装置安装工程低电器施工及验收规范 GB 50254电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257低压成套开关设备验收规程 CECS 49电气装置安装工程1KV及以下配线工程施工及验收规范 GB 502581.4、某某分公司有关的管理制度文件等；1.5、某某分公司HSE、质量体系。有关安装工程中的H
5、SE技术、劳动保护和防火等要求应按现行的各有关规定执行。二、工程概况2.1、工程描述 在2010年某某石油某某石化装置大检修期间，根据某某石油某某石化检修计划，我分公司承担了化工事业部、动力事业部的电气安装工程，包括152台防爆电机本体拆装、清扫、更换轴承、调试，塔灯照明系统及检修箱各回路检查及维修，2台1000KVA 10KV变压器拆装，1#35KV高压配电柜及设备检修、试验、保护器改造，2台1250KVA 10KV变压器清扫、试验，电缆试验，盘柜拆除、安装及电缆敷设，MTBE未反应C4泵更换大泵，污水装置换电缆，三催主风机改造，常减压装置更换电缆，气分装置维修班照明系统改造，新空压站改造等
6、项目。 2.2、主要工程量序号内 容单位数量备注1防爆电机 本体拆装、清扫、更换轴承、调试台1522照明系统及检修箱系统23变压器拆装台24变压器清扫、试验台25低压柜（含变频柜）拆除及安装台36保护柜安装台57高、低压配电柜清扫、试验面4882#变电站372进线电缆敷设米8009电缆试验根12序号内 容单位数量备注10交流屏、UPS、电池柜检修套111常减压装置更换电缆米7360812常压装置更换电缆桥架米8013污水装置电缆敷设米1120141#变电站高压保护器改造电缆敷设米2500151#变电站高压保护器安装台14台16气分维修班值班室照明系统改造系统117三催主风机改造工程软启柜安装面
7、418三催主风机改造工程电缆敷设米140019新空压站电缆敷设米20602.3、工期要求：2010年9月16日2010年10月21日。三、施工部署与总体计划3.1施工质量、工期、安全控制目标 1）质量目标： 工程质量合格率100%，单位工程优良率90%以上，焊接一次合格率90%以上，工程投料开车一次成功。2）工期控制目标：保证按协议工期完工。3）安全控制目标 四个重大事故（工亡、交通、设备、火灾爆炸）为零； 工伤事故频率低于7； 一般火灾损失低于产值的万分之零点六。4）管理目标：加强管理，争先创优，安全正点保质完成全部施工任务。3.2指导思想1）作好项目组织，公司全力投入，按项目进行管理分工，
8、统一协调，配好施工力量。2）切实做好机具准备、施工方案编制工作。3）突出安全管理、防火管理。切实落实安全生产责任制，增强职工意识。抓住重点部位，安全防范、切实做到全员、全过程、全天侯、全方位管理，事事想在前，预防安全事故，措施得力。4）抓住主要施工质量控制重点,确保工程优质正点。5）协调好重点施工机具的使用及各专业间的交叉作业，合理利用作业空间，做好工序衔接工作，采用统一协调，整体推进战略。3.3施工组织机构某某分公司成立了某某石化装置检修施工组织机构，并由其来组织协调现场的施工生产，由其统一管理，统一指挥，统一协调。其组织机构图见下页项 目 经 理技术员材料员安全员质量员电气施工队项目施工组
9、织机构负责人员如下:项目分部主任: 李建立 联系电话：技术员：王学强 联系电话：质量员：姜旭枝 联系电话：安全员：姜旭枝材料负责：王学强施工队长：王学强3.4各部门职责1）项目经理对工程项目全面负责。主要职责是：a贯彻执行国家、上级部门有关方针、政策、法规及公司制定颁发的各项规章制度、标准；b主持编制项目总体施工方案，制定项目方针目标；c参加项目施工组织设计的编制工作，并负责组织实施；d落实项目施工计划，协调项目施工生产；e编制工程施工网络计划f负责项目成员工作协调与业绩考核；g组织工程中间交接与竣工验收，搞好项目总结。2）材料员：a负责落实工程中各主要材料，把好材料质量关。b负责材料的安全存
10、放及保管c负责材料的发放登记。3)施工技术员：a负责项目日常技术管理工作。b解决施工中的技术问题。c参与重大施工项目的讨论方案工作。d组织编制工程施工技术竣工报告。e负责开展“双增双节”活动。 4）质量检查员：a负责施工质量的检查工作。b确保质量体系健康运行。c对工程所需要的各种记录、质量检验及质量评定表格，应准备齐全。d对工程所需材料全面的检查，包括其型号、规格、材质、数量、防爆等级、防护等级等是否符合要求。5）安全员：a负责施工中的安全工作，现场检查施工中的不安全隐患。b负责监督施工队的安全措施、组织机构、安全防护的落实、执行情况，有权对不安全现象进行教育、批评，直至停止作业。c深入现场，
11、随时检查施工中的不安全隐患，并组织处理。d做好施工队防护措施的落实检查工作，检查执行安全规定的执行情况，并定期召开安全工作会议，提出问题及整改措施，保证施工期间人员、设备、机具的安全。3.5施工总体规划为确保项目安全正点完成，根据我公司承担任务情况及工期要求，我们公司在整个施工安排上力求统筹计划合理安排，紧密衔接，分区分片，有序施工，在确保工程安全、质量的前提下，加大预制深度，能提前干的不留到最后，能在地面上干的不留到高空，强化职工的安全意识，质量意识，专人意识。施工部署原则是“统筹安排，精心组织，保装置按时一次开车成功”。本次施工工期为 36 天，因此我公司为按时完成任务，积极动员公司相关职
12、工，做好打硬仗的准备。在施工期间要统筹安排，紧密衔接，细化作业控制点，合理配置资源，确保整个作业进度按总体施工计划进行。3.5.1整个施工进度将分为三个阶段进行 第一阶段:施工准备阶段1、 准备有技术资料、规范，成立组织机构，明确职责分工。2、 落实材料到货情况，做好机具准备工作，落实劳动力需求。3、 做好技术准备，编制施工组织设计、施工方案、技术措施等。第二阶段：工程施工阶段1. 完成电机本体拆装、更换轴承工作；2. 完成照明系统及检修箱各回路检查及维修工作；3. 完成变频柜及低压配电柜拆除及安装工作；4. 完成电缆试验工作；5完成高、低压配电柜安装、清扫、试验工作；6. 完成变压器清扫、试验、拆除及安装工作7. 完成电缆敷设及接线工作。第三阶段:开工保运阶段1. 搞好三查四定,配合生产车间做好整改及收尾工作。2. 做好开工保运服务。3.5.2资源计划1）劳动力需求计划电气焊 4人 电工 20人其他 40人2）主要施工设备计划序号名称规格型号单位数量1电焊机套42气割设备套23型材切割机台24角向磨光机台35电钻台26数字万用表DT9205部37钳式电流表0500部18接地摇表ZC-8台19液压压线钳把310液压弯管机4分2寸台211扳手、钳
