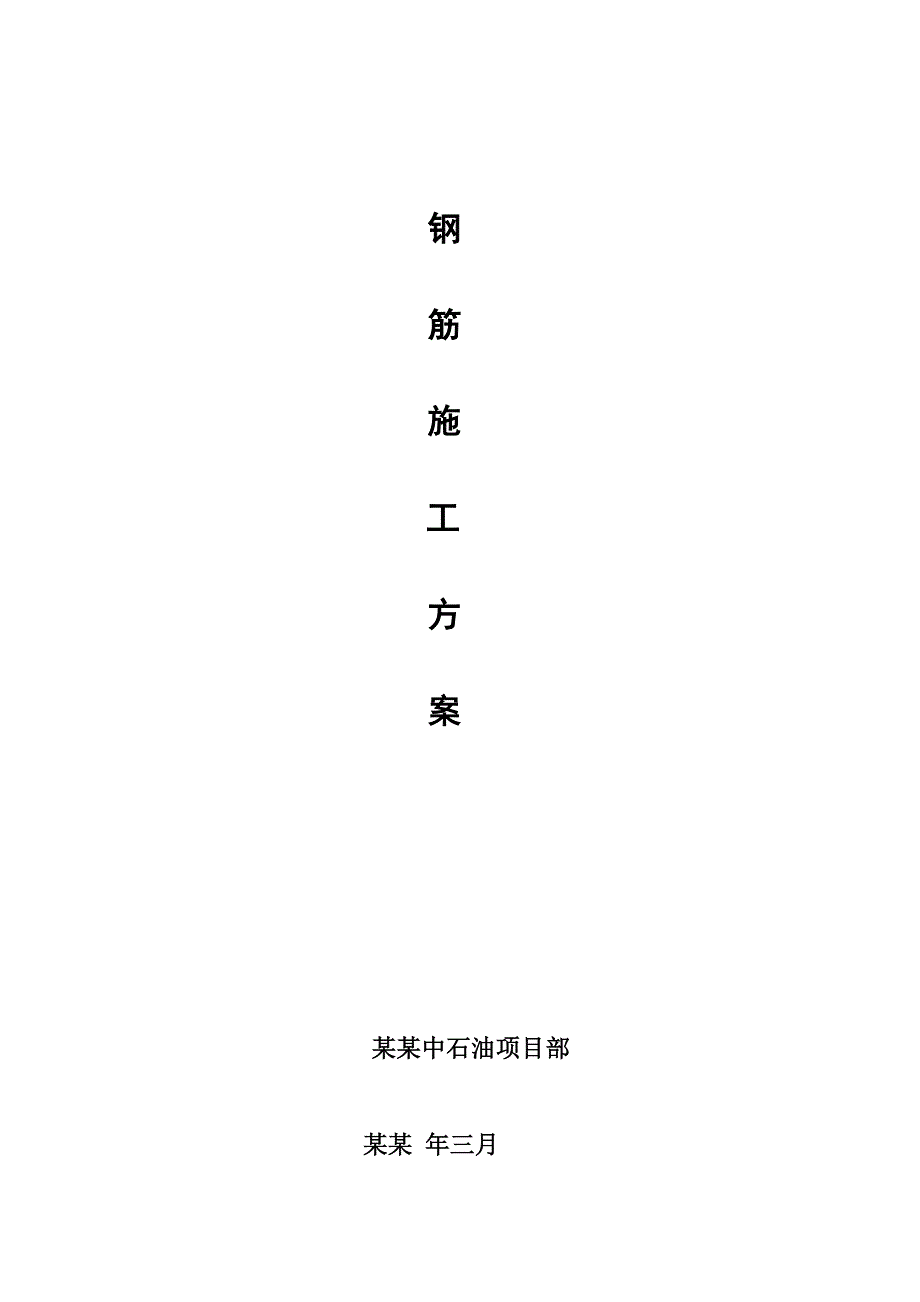

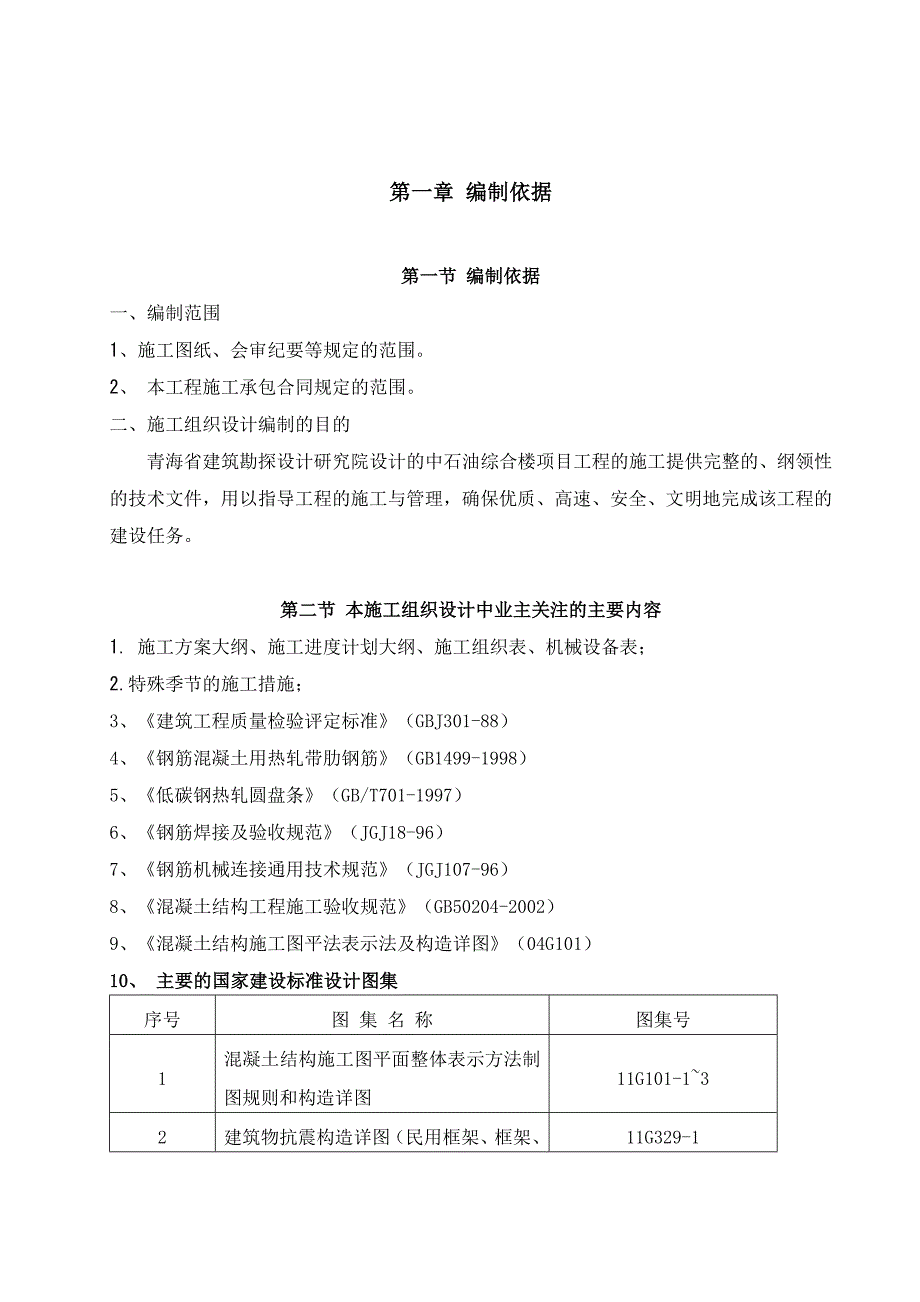

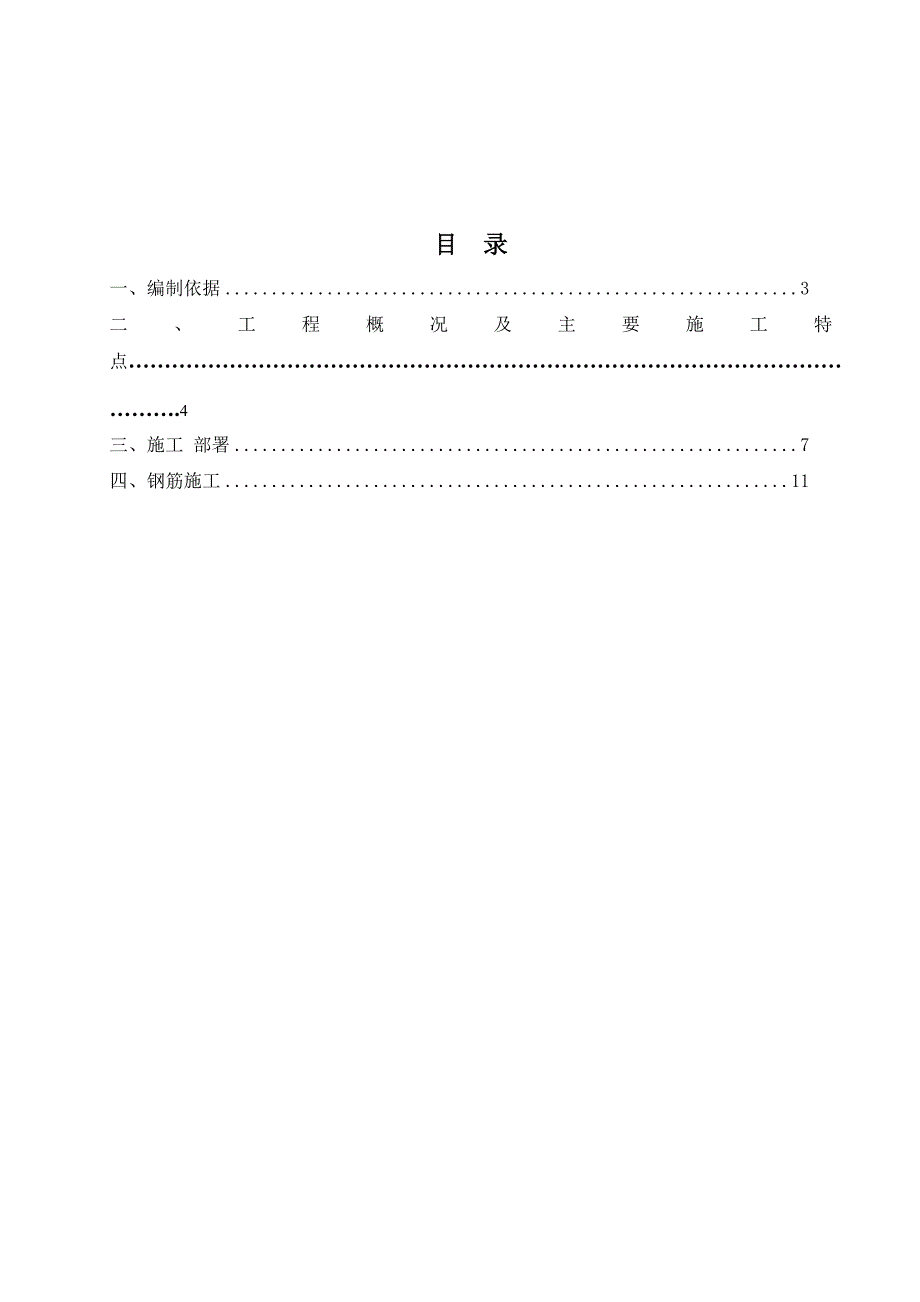

1、钢筋施工方案某某中石油项目部某某 年三月目 录一、编制依据3二、工程概况及主要施工特点.4三、施工 部署7四、钢筋施工11第一章 编制依据第一节 编制依据一、编制范围1、施工图纸、会审纪要等规定的范围。2、 本工程施工承包合同规定的范围。二、施工组织设计编制的目的青海省建筑勘探设计研究院设计的中石油综合楼项目工程的施工提供完整的、纲领性的技术文件，用以指导工程的施工与管理，确保优质、高速、安全、文明地完成该工程的建设任务。第二节 本施工组织设计中业主关注的主要内容1. 施工方案大纲、施工进度计划大纲、施工组织表、机械设备表；2.特殊季节的施工措施；3、建筑工程质量检验评定标准（GBJ301-8
2、8）4、钢筋混凝土用热轧带肋钢筋（GB1499-1998）5、低碳钢热轧圆盘条（GB/T701-1997）6、钢筋焊接及验收规范（JGJ18-96）7、钢筋机械连接通用技术规范（JGJ107-96）8、混凝土结构工程施工验收规范（GB50204-2002）9、混凝土结构施工图平法表示法及构造详图（04G101）10、 主要的国家建设标准设计图集序号图 集 名 称图集号1混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-132建筑物抗震构造详图（民用框架、框架、剪力墙、框支剪力墙结构）11G329-1 第二章 工程概况及主要施工特点第一节 施工范围一、 本工程包括如下主要项目：1、
3、地下部分：人防车库地下室。2、地上部分：设备层32层。第二节 工程概括一 综合概括序号项 目内 容1工程名称中石油综合楼2建设单位中石油青海分公司3设计单位青海省建筑勘探设计研究院4勘察单位5监理单位有限公司6施工单位中天建设集团有限公司7建设地点西宁市经济开发区8工程内容施工图纸（详见图纸、技术资料清单）所示的建筑、安装工程施工；工程竣工图编制；工程质量保修等工程全部内容。(不含土方开挖、土方回填、桩基工程）9工 期以开工令确定开工日期。 10工程质量等级验收合格。二、建筑概况建筑面积总建筑面积37110.20m2层数主楼地上32层、地下室为一层。层高主楼：地下室为5.1米、裙楼地下室为6米
4、、5.9米；设备层1.8米；地上一层层高为4.5米，二层为5.3米，3层以上为2.9米。设计标高0.000相当于绝对标高2229.00m、总建筑高度97.25m、建筑耐久年限（50年）抗震设防烈度七度门窗/建筑节能设计按照严寒和寒冷地区居住建筑节能设计标准JGJ26-2010规范的限值三 结构概括结构体系为框支剪力墙结构基础本工程为桩基筏板基础 结构合理使用年限五十年建筑结构安全等级二级建筑抗震设防类别丙建筑场地类别II类抗震设防烈度7度抗震等级地下室混凝土强度等级部位强度等级说明 基础垫层C20基础（筏板）C45地下室底板、顶板及外墙均采用防水混凝土，抗渗等级P8上部结构9.9m以下9.91
5、2.91m12.9133.21m33.2153.51mC45墙、梁C45其余C40C40C35 十八层以上 构造柱C30C20钢筋的规格型号HPB300、HRB325、HRB400级、CRB550（冷轧带肋）吊钩采用HPB300钢筋，不得采用冷加工钢筋焊条焊接HRB400类钢时采用E50型。钢筋连接优先采用机械连接或焊接钢筋保护层厚度部位保护层厚度地下室外墙迎水面50地下室外墙背水面20基础底板上下筋50墙、板200以上墙15柱20梁20板15梁板预埋管25本工程基础底板厚600mm、700mm、1600mm，底板水平主筋钢筋采用等强滚轧直螺纹连接方式。墙体配筋均为双排双向钢筋网片，墙端及纵横
6、墙交接处均设暗柱，主体结构竖向主筋连接形式为：16的钢筋采用滚轧直螺纹连接方式，16的钢筋采用搭接或电渣压力焊。第三章 施工部署施工部署是指导本工程整个施工阶段的纲领性文件，是指导整个施工的规范性条款。其主要由总体施工流程的确定、施工组织、施工准备、主要施工机械的选择、主要周转料具选择等五大部分组成，而在考虑这些问题时，必须结合本单位实际情况，综合分析施工现场情况、工程特点等因素，进行科学合理的安排，才能完美地完成本工程的施工任务。以下各节内容将对施工总体流程、施工组织、施工准备、主要施工机械的选择、主要周转料具进行明确阐述，以便今后施工处于全面受控状态下。第一节 施工总体流程一、施工划分本工
7、程分主体结构和地下室结构。第二节 施工组织施工组织主要分为施工协调组织、施工人员组织、施工机械设备组织、施工材料组织、施工运输组织等五部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成，下面对这五大组织的安排阐述如下：一、施工协调组织在施工过程中，我单位将切实履行职责，把协调组织工作放在重要位置，不仅做好与业主、监理公司及设计院的协调组织工作，而且将做好分包单位、专业施工单位之间的协调、沟通工作，对土建、安装、装饰及其它专业施工单位的质量、安全、文明施工、施工进度进行协调和管理，创造合理的施工作业面，协调好各工序之间的衔接，为工程整体施工顺利进行创造良好的条件。二、施工机械
8、设备组织根据本工程特点，结合工程施工进度、安全、经济等多方面因素考虑，本工程施工过程使用的主要大中型机械设备主要有塔吊、人货梯、砼输送泵、钢筋加工机械、木工加工机械等。这些本工程所需的机械设备根据项目提供的机械设备进场时间及时组织所需机械设备进场、安装、调试等，保证机械设备满足施工生产的需要。三、施工材料组织原材料组织将根据施工进度计划及材料进场时间计划，及时提出材料需用计划，然后根据计划货比三家优选购置，从质量上、单价上及供货能力上把关，必要时通知业主及有关部门审查。原材料和半成品组织上，我方认为钢材质量至关重要，因此在采购前先需进行考察，选择信誉好、质量高、货源充足的厂家，使用前须经业主、
9、监理单位工地代表签字认可，进场的材料均需提供材料的质量保证书，然后在现场进行见证取样做试验，试验合格后才能用于工程施工，不合格品将立即退货。本工程所用之周转材料和其他材料，均由项目材料部门统一组织调配，对一些须先行定制的周转材料及时进行加工定制，以确保工程顺利施工。四、施工运输组织本工程运输组织分为两大类：第一大类为各种施工用设备及材料的进场运输，第二大类为周转材料、机械设备及施工废料等的出场运输。五、 劳动力组织主要劳动力分工如下表：劳动力准备一览表序 号 施工部位人数工种基 础 工 程出 地 面 工 程墙体顶板、梁柱墙体顶板1钢筋工2020102020第三节 主要施工机械选择一、主要施工机
10、械的选择根据本工程的特点，为了保证施工生产的顺利进行，提高工作效率，缩短工期，在本工程施工过程中所使用的主要大型施工机械如下：A)GQ-40 钢筋切断机2台，用于本工程钢筋的加工。B)GW-40 钢筋弯曲机2台，用于本工程钢筋的加工。 C) UN-100 型闪光对焊机1台，用于本工程水平构件钢筋的连接。 D) 钢筋直螺纹机床GY-40C1台，用于本工程钢筋直螺纹加工制作。二、主要施工机械设备的性能指标钢筋弯曲机外形及技术参数如下：钢筋切断机外形及技术参数如下：钢筋对焊机外形及技术参数如下：钢筋直螺纹机床外形如下： 第四章：钢筋施工1、钢筋工程技术质量控制1.严把钢筋进场关：从源头上严格控制进场
11、钢筋质量，这是保证钢筋施工质量的首要任务。凡是进场的钢筋原材均按试验规定抽样进行复试，复试结果必须经监理审查批准。从材料管理上把住钢筋质量关。2.严把审图关：派有丰富施工经验的技术人员进行审图和钢筋翻样工作，其中异形构件、高大框架柱、框架梁，楼梯等部位应为钢筋施工质量控制的重点，对以上部位的钢筋施工必须要提前放样，提前采取技术质量控制措施。3.控制钢筋下料成型：钢筋成型将主要在现场集中加工。为保证下料和成型尺寸准确，现场技术人员要亲自到加工现场进行交底，并派专人在加工现场负责监督检查钢筋的加工成型质量。同时加工好的钢筋还要再次经过严格筛选，有效地控制钢筋下料成型质量。钢筋进场堆放钢筋加工成型钢
12、筋现场就位计算钢筋用量钢筋定购钢筋进场钢筋机械接头现场取样钢筋隐检验收附图 钢筋工程质量管理流程2、 原材料的进场和堆放进场的钢筋原材料，必须出具出厂证明书或进口商检报告。收料人认真检查产地、批（炉）号、规格是否与合格证相符，经确认无误，方可收货。钢筋应按批检查验收，每批验收由同一炉罐号、同一加工方法、同一尺寸、同一交货状态的钢筋组成。每批钢筋取两根，应在外观及尺寸合格的钢筋上切取，并将试样送试验部门复检。国产钢筋只作力学性能试验，进口钢材必须作力学试验和化学成分分析试验，经复检合格后方可使用。 钢筋堆放场地，满浇一层C20砼100厚，并用砼浇成200200的长条墩，钢筋分规格放在长条墩上，用
13、标识牌标明直径、级别、产地、检验状态，设专人管理。 3、钢筋工程：3.1工艺流程1、框架柱钢筋工艺流程：套柱箍筋搭接绑扎竖向受力筋划箍筋间距线绑箍筋。2、框架梁（模内绑扎）工艺流程：划主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向竖立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎。3、框架梁（模外绑扎）工艺流程：划箍筋间距在主次梁模板上口铺横杆数根在横梁上面放箍筋穿主梁下层纵筋穿次梁下层钢筋穿主梁上层钢筋按箍筋间距绑扎抽出横杆落骨架于模板内。4、楼板钢筋工艺流程：清理模板模板上画线绑板下受力筋绑负弯矩钢筋。5、楼梯钢筋工艺流程：划位置线绑主筋绑分布筋绑踏步筋。6、剪力墙钢筋工艺流程：立2-4根筋划水平筋间距绑定位横筋绑其余横竖筋。 3.2钢筋加工（1）钢筋加工前必须根据设计及规范编制详细的钢筋加工料表，并有项目工程师进行审核方可交班组加工。（2）钢筋加工的形状、尺寸必须符合审核后的料表要求。钢筋表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除干净，带有粒状和片状锈的钢筋不得使用。（3）钢筋切断和弯曲时要注意长度的准确，允许偏差要符合有关规定，弯曲后平面上应没有翘曲不平现象，钢筋弯曲点处不得有裂缝，对于级钢筋不能反复弯曲。钢筋加工成半成品后
