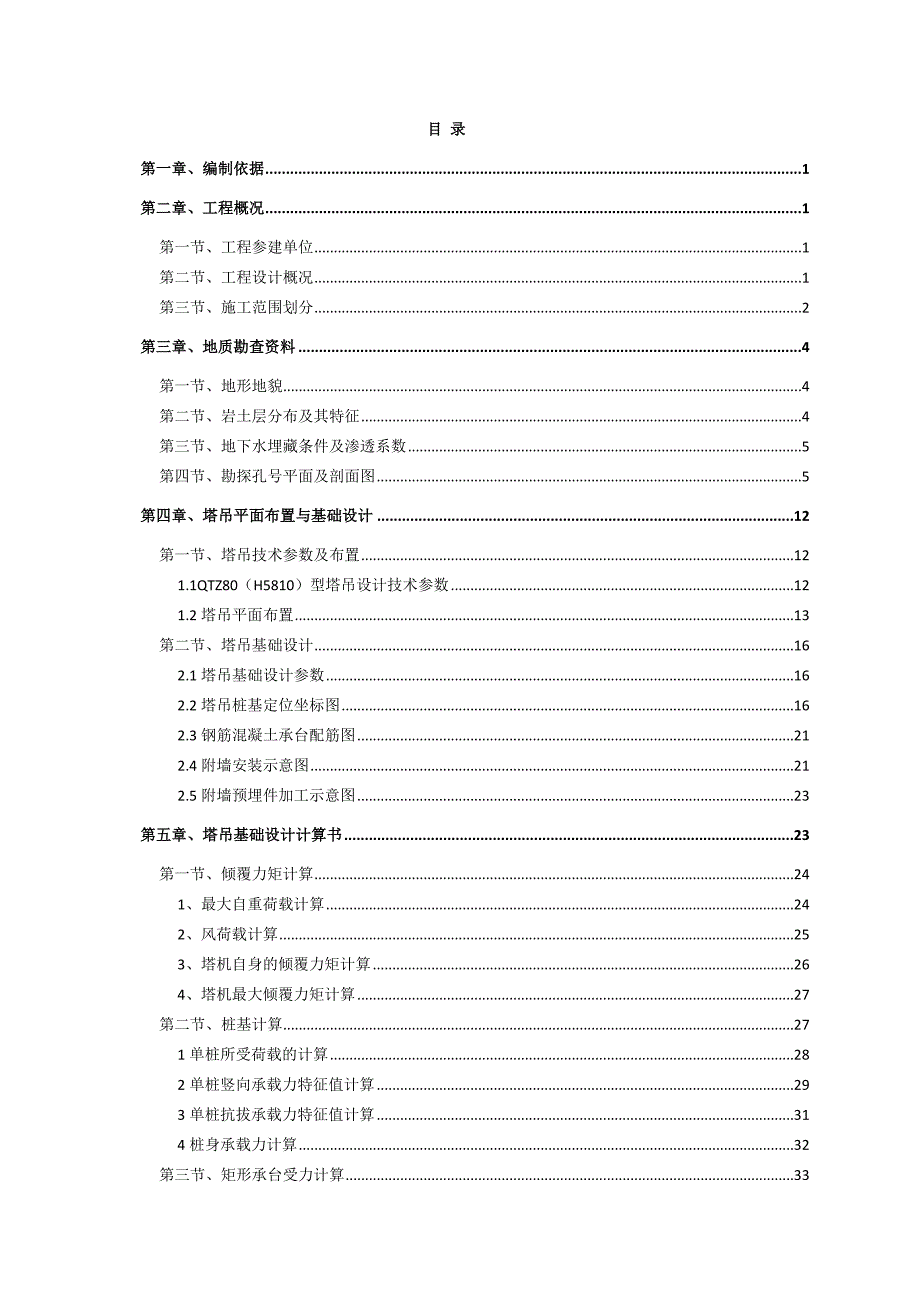

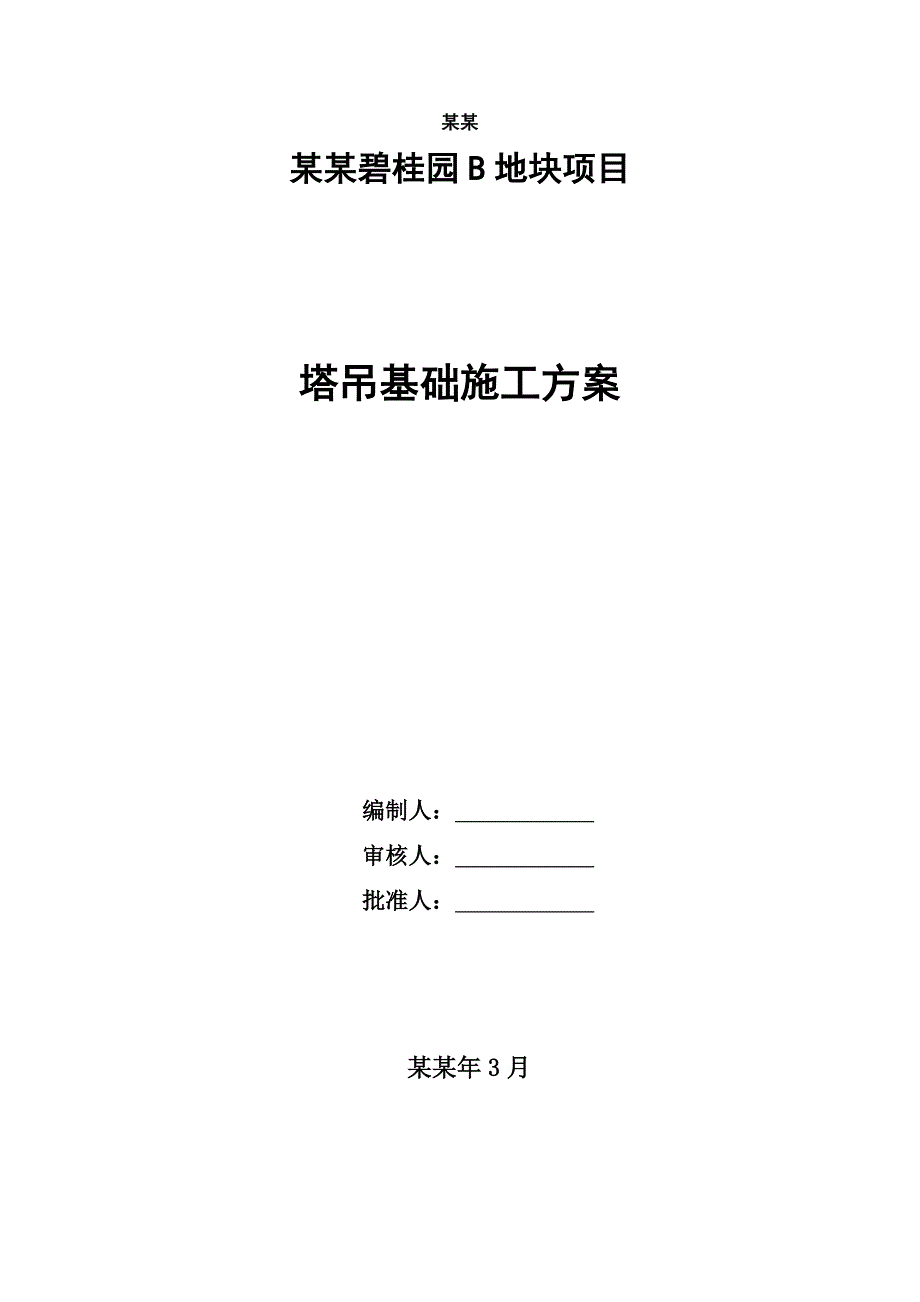

1、某某某某碧桂园B地块项目塔吊基础施工方案编制人： 审核人： 批准人： 某某年3月目 录第一章、编制依据1第二章、工程概况1第一节、工程参建单位1第二节、工程设计概况1第三节、施工范围划分2第三章、地质勘查资料4第一节、地形地貌4第二节、岩土层分布及其特征4第三节、地下水埋藏条件及渗透系数5第四节、勘探孔号平面及剖面图5第四章、塔吊平面布置与基础设计12第一节、塔吊技术参数及布置121.1QTZ80（H5810）型塔吊设计技术参数121.2塔吊平面布置13第二节、塔吊基础设计162.1塔吊基础设计参数162.2塔吊桩基定位坐标图162.3钢筋混凝土承台配筋图212.4附墙安装示意图212.5附墙

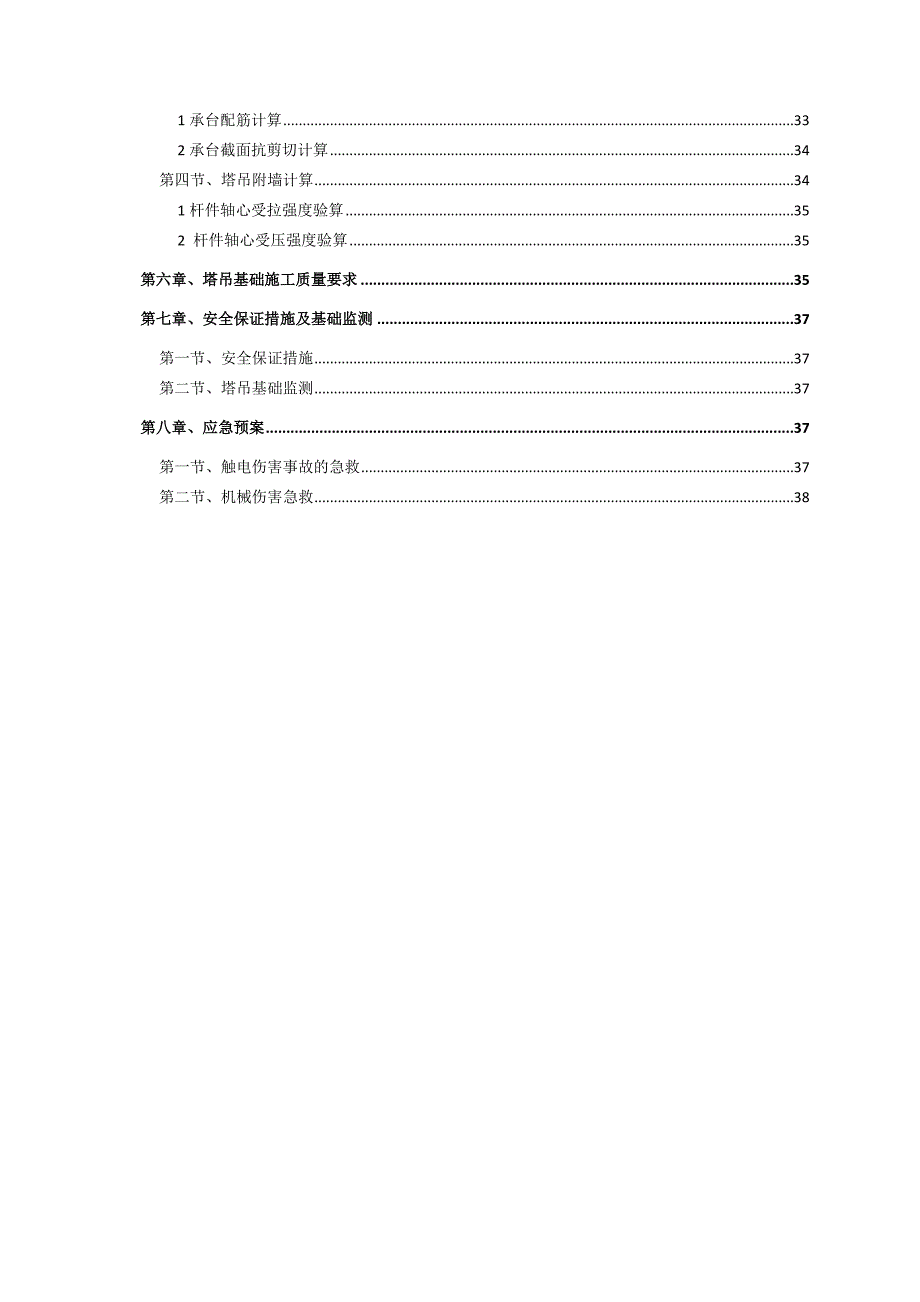

2、预埋件加工示意图23第五章、塔吊基础设计计算书23第一节、倾覆力矩计算241、最大自重荷载计算242、风荷载计算253、塔机自身的倾覆力矩计算264、塔机最大倾覆力矩计算27第二节、桩基计算271单桩所受荷载的计算282单桩竖向承载力特征值计算293单桩抗拔承载力特征值计算314桩身承载力计算32第三节、矩形承台受力计算331承台配筋计算332承台截面抗剪切计算34第四节、塔吊附墙计算341杆件轴心受拉强度验算352 杆件轴心受压强度验算35第六章、塔吊基础施工质量要求35第七章、安全保证措施及基础监测37第一节、安全保证措施37第二节、塔吊基础监测37第八章、应急预案37第一节、触电伤害事故
3、的急救37第二节、机械伤害急救38第一章、编制依据 建筑施工手册第四版，中国建筑工业出版社 塔式起重机混凝土基础工程技术规程 JGJ/T187-2009 建筑地基基础工程施工质量验收规范 GB50202-2002 建筑桩基础技术规范 JGJ94-2008 混凝土结构设计规范 GB50010-2010 建筑地基基础设计规范 GB50007-2011 建筑机械使用安全技术规程 JGJ33-2012 建筑结构荷载规范 GB50009-2012 建筑桩基检测技术规范 JGJ106-2003 钢筋焊接及验收规范 JGJ18-2012 钻孔灌注桩施工规程 DBJ08-202-92 本工程地块地质勘查报告
4、本工程建筑图与结构图 QTZ80、63（H5810、5510）塔式起重机使用说明书第二章、工程概况第一节、工程参建单位 工程名称：丹阳碧桂园南地块项目 建设单位：丹阳碧桂园房地产开发有限公司 监理单位：广东国晟建设监理有限公司 设计单位：广东博意建筑设计院有限公司 勘察单位：江苏南京地质工程勘察院 总包单位：中国建筑第四工程局有限公司 南通顺通建设工程有限公司第二节、工程设计概况 某某云阳镇S122国道南侧，新丰路北侧，中兴路西侧。 总建筑面积约16万平方米，本工程主要包括16#、17#、20#、21#、24#楼组成，其中16#楼为27F+1/25F+1,17#楼为26F+1/24F+1,20
5、#楼为31F+1/26F+1、21#楼31F+1、24#楼为31F+1，其他区域均为-1层地下车库。本工程为剪力墙结构，基础为桩承台满堂基础。 本工程基坑坑底标高为1.5米（地板垫层底标高），地库顶板标高为5.7米，-1层地库底板标高1.9米，自然地面标高约为5.05.7米，基坑挖深为3.54.2米。 建筑物设计标高0.000相当绝对标高为7米，设计室外地坪标高为6.7米，本工程高程采用吴淞高程系统，建筑物合理使用年限为50年。拟建场区建筑物的栋号、层数、结构见表1。表1拟建建筑物栋号层高（F）结构型式备注 16#27F+1/25F+1框剪结构场区下设1层满堂地下室，所有住宅楼首层架空17#2
6、6F+1/24F+120#31F+1/26F+121#31F+124#31F+1第三节、施工范围划分 本工程由两家总包单位中标承建，分别是：中国建筑第四工程局有限公司、南通顺通建设工程有限公司；我司施工范围包括：16#、17#、20#、21#、24#楼及地下车库部分。 施工范围划分见下图；第三章、地质勘查资料第一节、地形地貌 拟建场地位于丹阳市云阳镇，场地已推填整平，现为预留建设用地，地形较平坦，局部有起伏，地面1985国家高程为5.00米5.70米。 据钻探揭示，拟建场地属长江冲积平原地貌单元。 拟建场地周边无高大建筑、高压线。第二节、岩土层分布及其特征 拟建场地表层为填土（局部为耕土），往
7、下为新近沉积的粉土夹粉质粘土，粉土、淤泥质粘土，中部为一般沉积的粉质粘土及粘土，底部为白垩系上统浦口组（K2P）泥质粉砂岩，在勘察深度内，拟建场地岩土层可分为5大工程地质层，10个亚层，现自上至下分述如下： 1杂填土（Q4ml）：灰黄色、黄色、灰色、稍湿湿，由粉质粘土组成，呈松散状，多夹砖石等建筑垃圾，原沟塘内夹含淤泥质土，场地内局部分布。层厚0.73.8米。 2 素填土（Q4ml）：灰黄色、黄灰色，稍湿，由粉质粘土组成，呈软塑状，表面夹植物根茎。场地内均有分布。回填时间小于10年。层厚0.52.3米。 1粉土夹粉质粘土（Q4al）：灰黄色，黄灰色，湿，稍密中密（粉质粘土呈可塑状），中压缩性。
8、摇枕反应迅速，干强度和韧性低，具水平层理状。分布较均匀，局部缺失。顶板埋深0.52.4米，层厚1.003.90米。 2粉土夹淤泥质粉质粘土（Q4al）：黄色、灰色、很湿、稍密（淤泥质粉质粘土呈流塑状），中压缩性。震摇反应迅速，干强度和韧性低。具水平层理，淤泥质粉质粘土及粉质粘土呈薄层不均匀分布，单层厚度510cm，偶见少量腐植物及贝壳碎屑，分布均匀。顶板埋深2.6米4.8米，层厚4.711.8米。 粉土（Q4al）：灰色，湿很湿，中密，局部稍密，中压缩性。摇震反应迅速，干强度低、韧性低。土质不均匀，局部夹薄层粉质粘土，偶夹粉砂，具水平层理。分布均匀。顶板埋深7.415.5米，层厚5.915.0
9、0米。 淤泥质粘土（Q4al）：灰色，饱和，流塑，局部软塑。中压缩性。摇震反应缓慢，干强度和韧性中等偏低。不均匀夹薄层粉土薄层，具水平微层理。分布均匀。顶板埋深21.0023.50米，层厚6.4011.90米。 1粉质粘土（Q3al）：灰、深灰色，饱和，可塑，局部软塑，中压缩性。无震摇反应，切面光滑，具光泽反应，干强度和韧性中等，偶夹薄层粉土。分布均匀。顶板埋深29.0033.60米，层厚2.908.40米。 2粘土（Q3al）：深灰色、灰黄色，饱和，硬塑，中偏低压缩性。无摇震反应，切面光滑，具光泽反应，干强度及韧性高。顶部夹少量粉土，局部夹少量姜结石， 2-4cm土质较均匀。分布均匀。顶板埋
10、深34.239.6米，层厚12.615.2米。 1强风化泥质粉砂岩(K2P)：棕红色、紫红色，受强烈风化作用岩石结构大部分破坏，矿物成分显著变化，上部岩芯多呈硬土状夹岩屑；下部岩芯呈岩屑夹碎石状-碎块状，多数风化残块，手捏易碎，少量强度略高，锤击即碎，遇水极易软化。全场区分布。顶板埋深48.949.8米，层厚1.905.00米。 2中风化泥质粉砂岩(K2P)：紫红色，泥质粉砂结构，块状构造，主要由长石、石英及少量白云母矿物碎屑组成，钙质胶结。局部见沉积微层理，岩芯一般呈短柱状，风化裂隙较发育，多呈闭合状，部分呈张裂状，由方解石细脉充填。岩体较完整，锤击岩芯声哑，无回弹，有凹痕，易击碎，浸水后易
11、软化。岩石单轴抗压强度区间值为0.711.88MPa，平均值fr为1.07MPa，标准值frk为0.94MPa，属极软岩，岩体基本质量等级级。全场区分布，顶板埋深51.6054.60米，控制层厚87,4012.20米。第三节、地下水埋藏条件及渗透系数 场地地下水位为空隙潜水，主要赋予场地内素填土，1粉土夹粉质粘土，2粉土夹淤泥质粉质粘土，1粉土及淤泥质粘土中，为统一含水层，富水性好，透水性一般较强，水位变化主要受大气降水及地下室侧向径流补给影响。勘探初见水位0.2米1.00米，实测稳定地下水位埋深0.41.3米，相当于标高4.14.4米，水位呈季节性变化，年变化幅度约0.8米。 据调查，近35
12、年场地低洼处地下水与地面向平，相当于标高4.8米。根据以上地质条件本工程地下车库均采用深井点降水进行排降水施工。第四节、勘探孔号平面及剖面图24#楼计算塔吊桩基取2剖面JN6孔；21#楼计算塔吊桩基取6剖面JK33孔；20#楼计算塔吊桩基取11剖面JN48孔；17#楼计算塔吊桩基取14剖面JN64孔；16#楼计算塔吊桩基取20剖面JK89孔；第四章、塔吊平面布置与基础设计主楼塔吊基础设计根据项目使用地块的现场环境、建筑物的平面布置、单体结构构造与高度、基础埋深以及各单体之间的关系等，综合考虑采用钢筋混凝土承台桩基的塔吊基础形式：钢筋混凝土承台矩形尺寸为5000*5000*1000mm；基础桩基
13、桩径为：600mm的钻孔灌注桩（桩长见以下计算）。主楼塔吊最高安装高度为自然地面以上115m，考虑到基础埋深以及各运转塔吊之间的关系，确定最终最高安装高度为自然地面以上125m可满足要求。各主楼0.000均相当于绝对标高7.000m，现场自然地面绝对标高约为5.05.7m（相对标高2.0-1.30m）。塔吊基础内均采用预埋标准节，预埋节根据塔吊使用说明书其自重为467KG。本方案内均采用相对标高。塔吊型号拟采用H5810、H5510二种型号。第一节、塔吊技术参数及布置1.1QTZ80（H5810）型塔吊设计技术参数表3基础所受的垂直荷载kN1311（工作工况）1251（非工作工况）基础所受的水
14、平荷载kN25（工作工况）148（非工作工况）基础所受的倾覆力矩kNm867（工作工况）3290（非工作工况）基础所受的扭矩kNm420（工作工况）0（非工作工况）起重工作幅度m最小2.5最大58最大工作高度m独立式40附着式140起重安装高度m125最大起重量t6末端起重量t1.5起升机构倍率a=2a=4速度m/min8.640804.32040起重量t331.5663功率kw24/24/5.4回转机构速度r/min00.6功率kw2.22kw牵引机构速度m/min40/20功率kw2.2/3.3顶升机构速度m/min0.5功率kW4工作压力MPa16平衡重t14.5总功率kW31.7（不含顶升机构电机功率）工作温度-20+50
