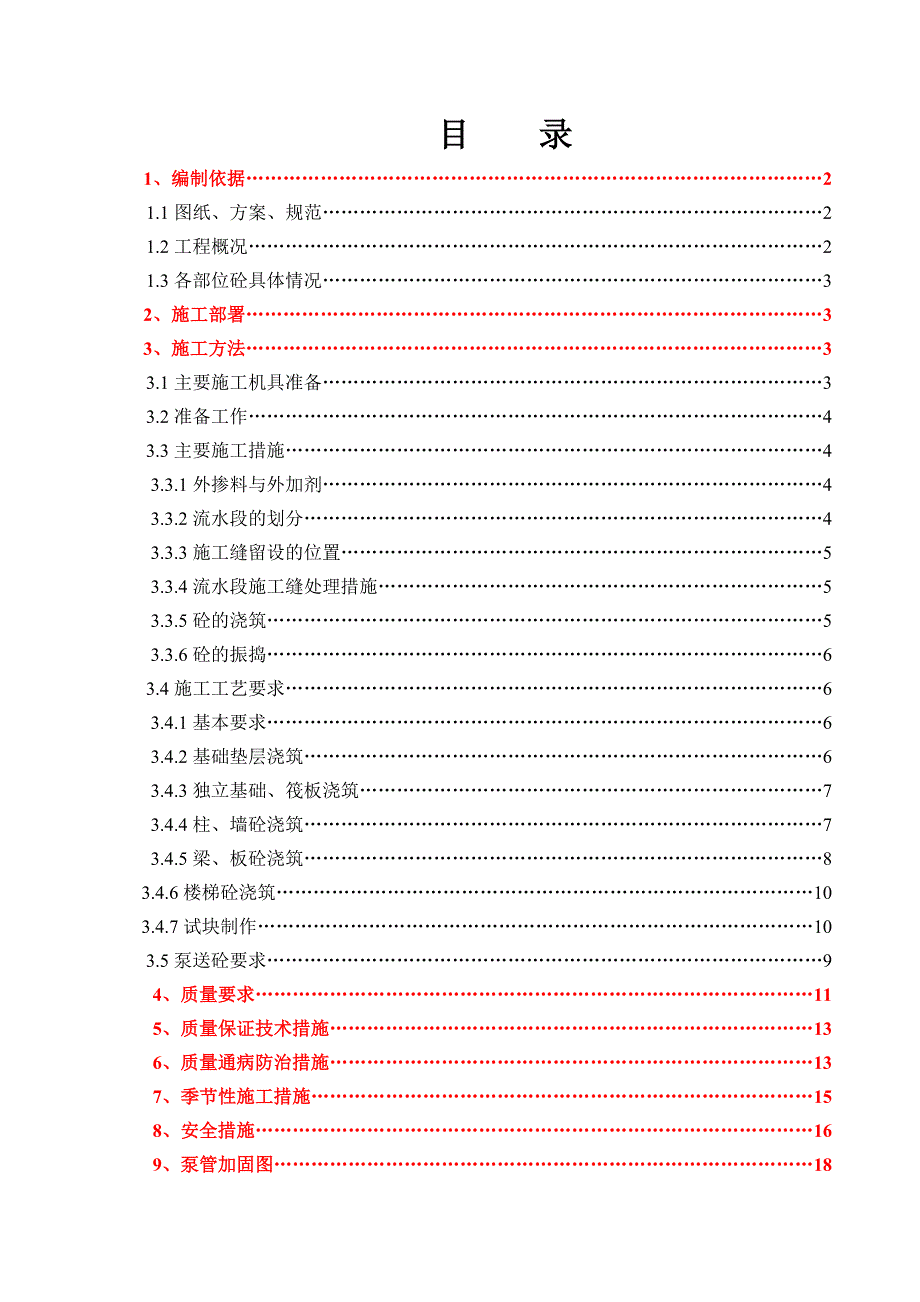

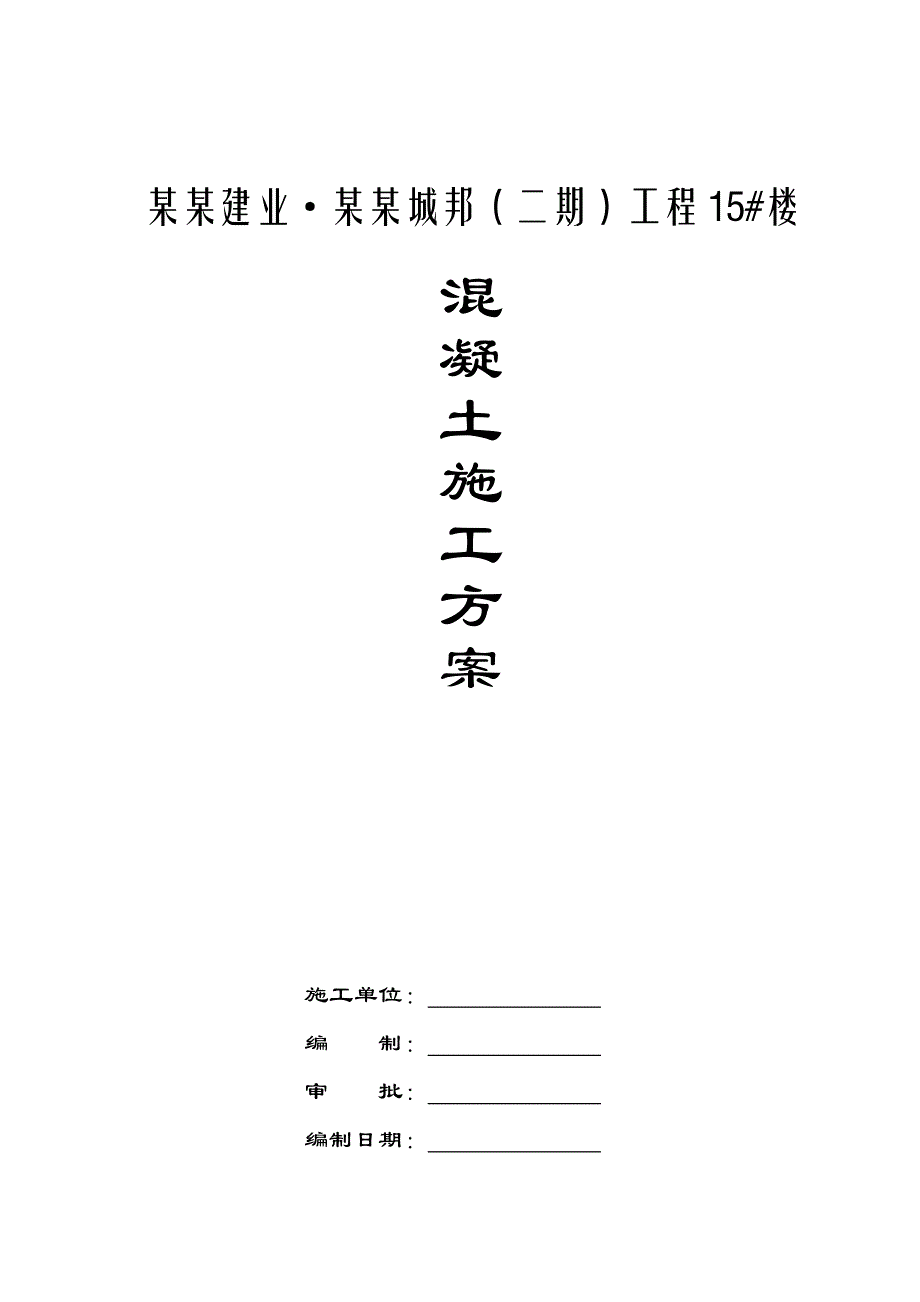

1、某某建业某某城邦（二期）工程15#楼混凝土施工方案施工单位： 编 制： 审 批： 编制日期： 目 录1、编制依据21.1图纸、方案、规范21.2工程概况21.3各部位砼具体情况32、施工部署33、施工方法33.1主要施工机具准备33.2准备工作43.3主要施工措施43.3.1外掺料与外加剂43.3.2流水段的划分43.3.3施工缝留设的位置53.3.4流水段施工缝处理措施53.3.5砼的浇筑53.3.6砼的振捣63.4施工工艺要求63.4.1基本要求63.4.2基础垫层浇筑63.4.3独立基础、筏板浇筑73.4.4柱、墙砼浇筑73.4.5梁、板砼浇筑83.4.6楼梯砼浇筑103.4.7试块制作

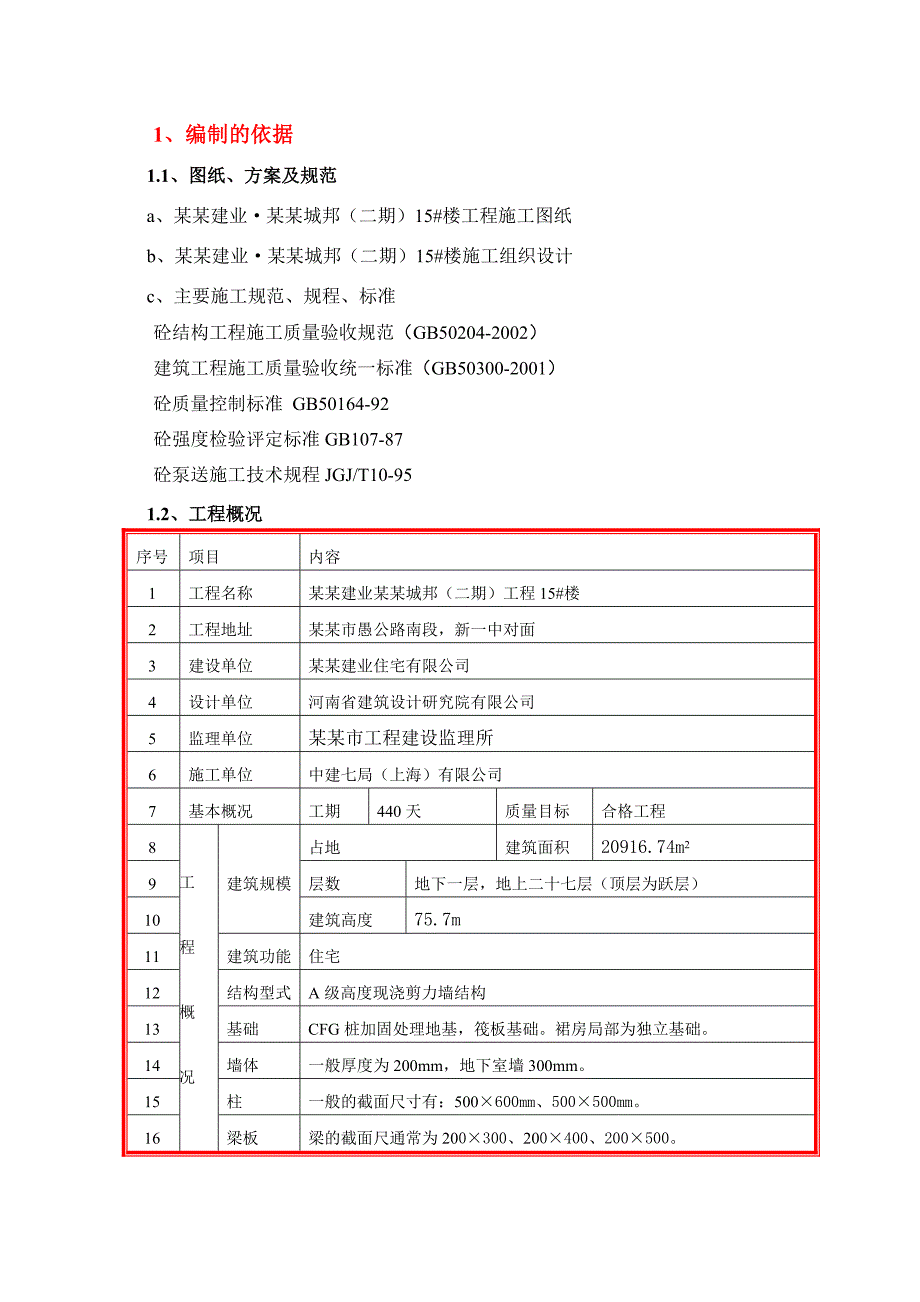

2、103.5泵送砼要求94、质量要求115、质量保证技术措施136、质量通病防治措施137、季节性施工措施158、安全措施169、泵管加固图181、编制的依据1.1、图纸、方案及规范a、某某建业某某城邦（二期）15#楼工程施工图纸b、某某建业某某城邦（二期）15#楼施工组织设计c、主要施工规范、规程、标准砼结构工程施工质量验收规范（GB50204-2002）建筑工程施工质量验收统一标准（GB50300-2001）砼质量控制标准 GB50164-92砼强度检验评定标准GB107-87砼泵送施工技术规程JGJ/T10-951.2、工程概况序号项目内容1工程名称某某建业某某城邦（二期）工程15#楼2工
3、程地址某某市愚公路南段，新一中对面3建设单位某某建业住宅有限公司4设计单位河南省建筑设计研究院有限公司5监理单位某某市工程建设监理所6施工单位中建七局（上海）有限公司7基本概况工期440天质量目标合格工程8 工 程 概 况建筑规模占地建筑面积20916.74m29层数地下一层，地上二十七层（顶层为跃层）10建筑高度75.7m11建筑功能住宅12结构型式A级高度现浇剪力墙结构13基础CFG桩加固处理地基，筏板基础。裙房局部为独立基础。14墙体一般厚度为200mm，地下室墙300mm。15柱一般的截面尺寸有：500600mm、500500mm。16梁板梁的截面尺通常为200300、200400、2
4、00500。1.3各部位砼具体情况各部位的砼强度等级见到下表。各部位砼强度等级表序号结 构 部 位强度等级抗渗等级1基础垫层C152筏板、独基、地下室外墙、建筑物外地下室顶板C30P63剪力墙、框架柱、楼层梁、板、楼梯基础57.940mC30457.940m以上C25屋顶水箱间楼板为P65构造柱、过梁、圈梁C202、施工部署本工程全部采用商品混凝土，泵送入模。在现场布置一台HBT70砼输送泵。布置在轴线西侧施工道路上。水平泵管接至轴线开间内，立管自轴线开间内上升至浇筑作业面，立管与顶板用架子管顶牢并加固于随结构施工同步升高。泵送砼最大高度为77m，每施工段浇筑时，先将泵管接至浇筑工作面最东端，
5、混凝土自东向西浇筑，边浇筑边拆管。根据施工工序和工期安排，砼浇筑尽量安排在白天进行，但由于本工程的砼量大，工期紧，还需要安排在晚上加班浇筑砼。现场管理分成两班，每班12小时，各专业有关负责人和施工人员跟班作业，负责检查，同时做好各方协调工作。3、施工方法3.1主要施工机具准备本工程砼浇筑需要的主要施工机具见下表：主要施工机具表机具名称规格单位数量单台功率（KW）总功率（KW）备注塔吊QTZ5613台15555砼输送泵HBT70台19090平板振动器HP500台23.06.0插入式振动器ZX-50台52.2113.2准备工作钢筋的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况
6、无误。模板的预检工作已经完成，模板标高、位置、尺寸准确，符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。砼浇筑前组织施工人员进行方案学习，由技术部门讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数。砼浇筑用的架子、走道及工作平台，安全稳固，难满足浇筑要求。砼浇筑前，仔细清理泵管内残留物，确保泵管畅通。各流水段结合部施工缝均采用密目钢丝网永久模板分隔。提前做好砼的配合比，外加剂需复试检验。3.3主要施工措施3.3.1、外掺料和外加剂为增加砼的可泵性，在砼中掺入适量的粉煤灰、减水剂；为加快砼的早期强度，可添加早强剂。混凝土配合比必须经过实验室试配确定。3.3.
7、2、施工段的划分水平施工段划分：本工程地下室顶板、墙体、筏板基础依据后浇带化为两个水平施工段，0.000以上结构依据伸缩缝划分两个水平施工段，轴为一段，轴为二段。垂直施工段划分：地下室工程在筏板以上300mm留置一水平施工缝，筏板作为一施工段，地下室墙、柱及顶板作为一施工段。0.000以上每一楼层作为一垂直施工段。15#楼施工段划分段段3.3.3、施工缝留置位置垂直施工缝留置：地下室按后浇带位置留置施工缝，地面以上部分按伸缩缝留置施工缝。水平施工缝：地下室外墙留在筏板以上300mm处，柱施工缝留在梁顶面或梁底位置。剪力墙、电梯井墙的施工缝留在板（梁）面上或留在梁（板）下。楼梯施工缝留在楼梯所在
8、层的休息平台去上一层楼梯踏步长度的1/3处。3.3.4、流水段施工缝处理措施在下一流水段砼浇筑前，进行施工缝处理，处理前先在砼边缘弹通线，用无齿锯切割施工缝隙，以保证施工缝顺直。切割时严格控制切割深度，以防触动钢筋，施工缝浮浆层剔除后砼浇水湿润，施工缝处理必须待砼强度达到1.2Mpa后进行。3.3.5、砼浇筑砼垫层采用地泵分区浇筑，采用平板振动器振捣，表面压平。承台及筏板基础采用地泵泵送砼，采用插入式振动器振捣。墙、柱子的砼浇筑：墙、柱的模板与楼板的模板一起安装，墙、柱的砼采用泵送。所有墙、柱的砼均采用插入式振动器振捣。肋形楼板砼全部采用泵送，肋形梁采用插入式振动器振捣；楼板采用平板式振动器振
9、捣。在浇筑砼前，对模板内的杂物和钢筋上的油污等清理干净；封堵模板的缝隙和孔洞。3.3.6、砼的振捣使用插入式振动器其插入点间距一般不能超过500mm；使用平板式振动器每次重叠50mm。3.4施工工艺要求3.4.1基本要求a、清理：在砼浇筑前，应清理模板内的所有杂物。b、砼浇筑和振捣的一般要求本工程进行分区流水施工，每一流水段内砼应连续浇筑，若必须间歇，间歇的时间尽量缩短，并在下层砼初凝前浆上一层的砼浇筑完毕。浇筑时为防止砼分层离析，砼由料斗、泵管内卸出时，其自由倾浇高度不得超过2m，超过2m时，需用串筒或斜槽下落。砼浇筑时不得直接冲击模板。浇筑砼竖向结构砼前，底部先填以3050mm厚同配合比石
10、子砂浆。浇筑砼时设专人看模板，经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发生变形移位时，立即停止浇筑，并在已浇筑的砼凝结前修整好。使用插入式振动器要快插慢拔，插点呈梅花形布置，按顺序进行，不得遗漏。移动间距不得大于振动棒的1.5倍（50棒应为500mm）。振动器上一层插入下一层砼50mm，以消除上下两层间的接缝。平板式振动器的移动间距，保证振动是是非非的平板能够覆盖已振部分的边缘，一般要求重叠50mm。振捣时间以砼表面出现浮浆及不出现气泡、下沉为宜。3.4.2基础垫层浇筑基础褥垫层验收合格后，支砼垫层模板，用12圆钢钉标高控制桩2000，圆钢顶面即为混凝土垫层顶面标高，用地泵进行砼浇
11、筑。砼振捣采用平板振动器振捣，砼振捣密实后，以标高控制桩为准检查平整度，高的应铲掉，凹的补平，用水平刮杆刮平，表面用木抹子搓平，压光。3.4.3独立基础、筏板、基础梁砼浇筑独立基础、筏板及基础梁的砼全部采用泵送。浇筑高度超过2m时，应用串筒、溜槽下料，以防止砼产生离析现象。承台与基础梁应一起浇筑，但如果承台比基础梁低时，应从低的承台先浇筑。浇筑独立基础，应分层浇筑，每层先浇边角，后浇中间，摊铺均匀，用插入式振动器振捣，应振捣密实。浇完后独立基础表面应随即抹原浆找平。浇筑基础梁应分段分层连续浇筑，一般不留施工缝。各段各层间应相互衔接，每一段长度23m，使逐段逐层呈阶梯形推进，并注意先使砼充满模板边角，然后浇筑中间部分，发保证砼密实。砼捣固一般采用插入式振动器，其移动间距不大于作用半径的1.5倍。筏板砼浇筑：地泵设在轴线西侧的硬化临时道路上，铺设砼管道时将管道接至轴线基础边，采用边浇筑边拆管的方法,由东向西进行浇筑，浇筑砼采用斜面式分层浇捣，即利用自然斜淌形成斜坡，“由远至近、一个坡度、分层浇筑、一次到顶”的方法。每作业面分前、中、后三排振捣砼，在出料口、坡角、坡中各配备2根振捣棒振捣，边浇筑边成型及抹平底板表面，标高、厚
