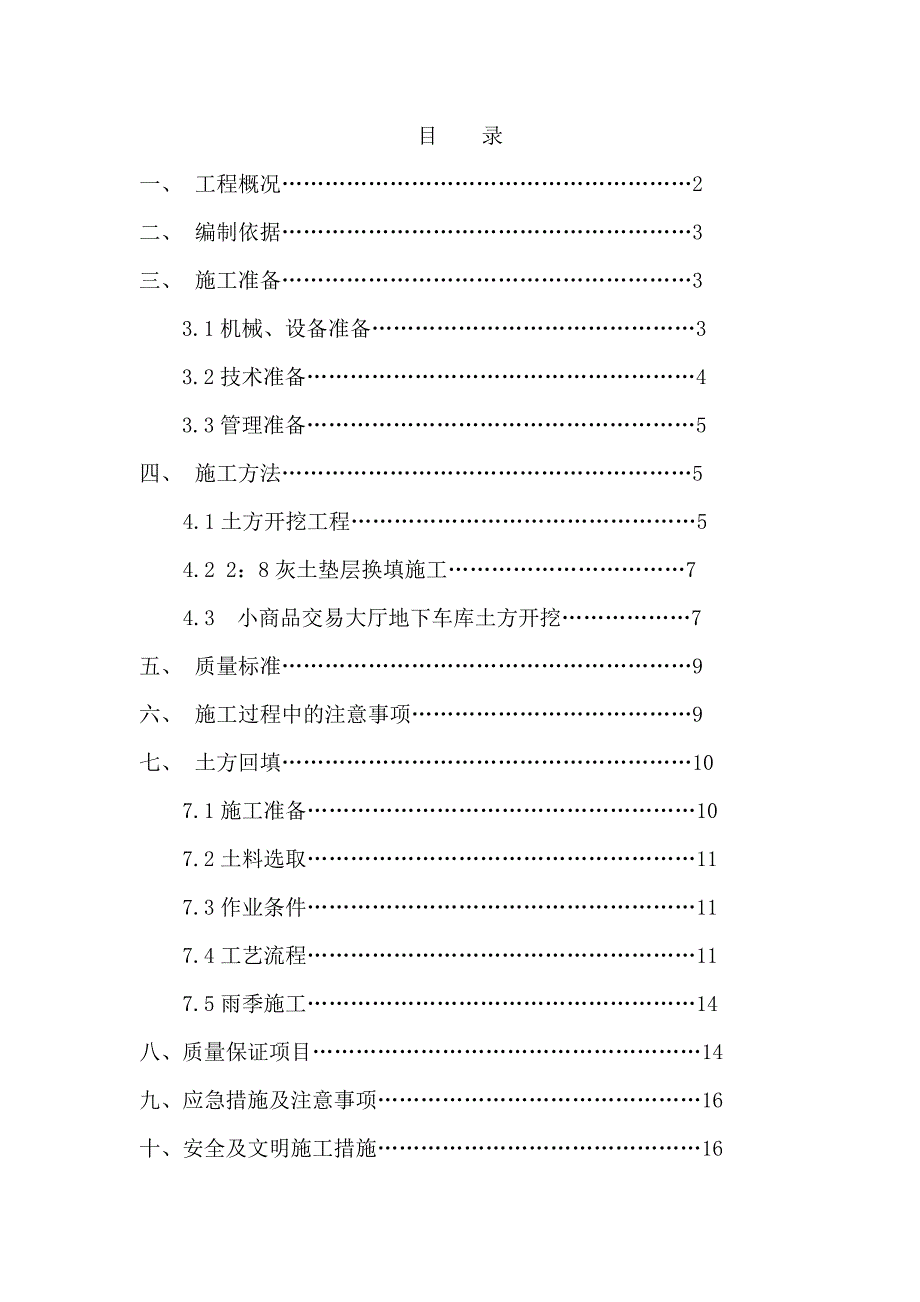

1、目 录一、 工程概况2二、 编制依据3三、 施工准备33.1机械、设备准备33.2技术准备43.3管理准备5四、 施工方法54.1土方开挖工程54.2 2：8灰土垫层换填施工7 4.3 小商品交易大厅地下车库土方开挖7五、 质量标准9六、 施工过程中的注意事项9七、 土方回填107.1施工准备107.2土料选取117.3作业条件117.4工艺流程117.5雨季施工14八、 质量保证项目14九、 应急措施及注意事项16十、 安全及文明施工措施16一、 工程概况本工程位于某某市某某大道与太行路交叉口西南角，地理位置优越,交通区位优势明显。本工程以三五层商业为主，局部二十层；地上部分主要为办公区及商
2、业区。本工程设计室外地平到屋面结构板总建筑高度12.613m；本工程建设用地面积：70529.1平方米（约105.8亩），总建筑面积为平方米。地上建筑面积平方米，（其中建材大市场33400平方米、商贸大市场25508平方米、义乌小商品交易大厅30130、酒店公寓16762平方米）地下建筑面积12302平方米。本工程酒店式公寓：采用框架-剪力墙结构。商场、市场：采用框架结构。商场为独立基础，酒店式公寓为桩筏基础。本工程建筑抗震设防烈度：6度。设计使用年限：50年，结构安全等级：二级，结构重要性系数：1.0。耐火等级为二级。地下室部分人防等级为:6级。防水等级为：1级。本场地位于新华夏系的一级构造
3、单元太行山隆起与华北拗陷地带，地质构造较简单。附近无斜坡地段，亦无活动断裂与活动地裂缝通过。本工程土方施工层位于第一、二层，局部第六层。第一层粉质粘土（Q4al+pl）：黄褐色-灰褐色，硬塑，含氧化物、砂粒，顶部为杂填土及耕土，无摇震反应，稍有光泽，韧性中等，干强度中等，中等压缩性。层底埋深2.3-4.0m，平均埋深3.35m，层厚2.3-4.0m，平均厚度3.35m。第二层粉质粘土（Q3al+pl）：灰黄色，硬塑，含砂粒，偶见姜石，无摇震反应，稍有光泽，韧性中等，干强度中等，中等压缩性。层底埋深5.4-9.0m，平均埋深6.92m，层厚2.4-5.4m，平均厚度3.57m。第六层粉质粘土（Q
4、3al+pl）：黄褐色，可塑，偶见小碎石块，含斑状氧化锰，无摇震反应，稍有光泽，韧性中等，干强度中等，中等压缩性。层底埋深25.3-26.1m，平均埋深25.7m，层厚9.0-10.3m，平均厚度9.82m。本工程商贸区、建材去地基基础以第一层粉质粘土做地基持力层，局部进行2：8灰土垫填。交易大厅及地下车库以第2层粉质粘土做地基持力层。对于二期21层酒店，根据场地地层条件，可以第6层粉质粘土为桩端持力层并采用CFG桩复合地基。二、编制依据1. 某某义乌商贸城工程施工图纸2.某某义乌商贸城岩土工程勘察报告3. 施工手册（缩印本-第四版）4.建筑地基基础设计规范GB50007-20115.建筑桩基
5、技术规范JGJ94-20086.建筑地基处理技术规范 JGJ79-2011三、施工准备根据设计图纸和岩土工程勘察报告，本工程开挖层主要为第1、2层杂填土、耕土及粉质粘土，平均厚度3.35m、6.92m，局部为第6层粉质粘土，层厚9.0-10.3m。根据实际情况，选用机械开挖和人工开挖共同进行。本工程先进行商贸区土方开挖施工。本工程土方开挖基本流程分三阶段，第一流程先施工商贸区内各主楼基础从东向西、从南向北依次进行开挖施工。开挖至设计基底标高处进行基坑验槽，局部地质不符合要求的开挖至自然土层，进行2；8灰土换填至设计标高。第二流程再施工建材区内各主楼基础，步骤同上。第三流程为小商品交易大厅地下室
6、部分基坑开挖施工。根据地质勘察报告挖至设计基底标高以上200mm高，进行降水后再进行二次开挖并配人工配合清理至设计标高。3.1机械、设备准备3.1.1根据现场的土方量情况和工期安排的情况 ，配置大型挖掘机2台，小型挖掘机1台。铲车4辆，运土卡车6辆，并根据具体的施工情况作出调整，保证挖土作业面的满负荷操作。 3.1.2设置铁锹30把，线绳，钢卷尺等操作工具，满足现场工人的施工操作要求。3.1.3配置水准仪3台，全站仪1台，供标高检测、定位检查之用。3.1.4基础开挖时进入冬雨季施工阶段，提供足够的塑料薄膜，如遇下雨进行覆盖，防止雨水浸泡清理完毕的基槽。3.2技术准备3.2.1土方开挖前按场区控
7、制桩坐标对建筑物进行放线定位，并制作成半永久性定位桩，桩周围采用1m钢管维护，并涂刷红漆标志。3.2.2建筑物的位置定位线（桩）、标准水平桩及开挖的灰线尺寸，必须经过复核合格；并办理完复核检验手续，方可开挖。3.2.3组织施工人员认真学习施工图纸，做好施工方案和技术交底，明确施工方法和施工标准。3.2.做好周围环境、运土路线、弃土点的选定等工作，保证挖土施工的顺利进行。3.2.5基坑周围应设置排水沟，以免雨水及生活用水大量流入开挖好的基坑内。3.3管理准备3.3.1选择劳务队伍，签订劳务合同，落实进场事宜和相应的配合工作。3.3.2做好施工工人的工种编制和人员安排，落实好工人住宿、食堂、厕所等
8、生活设施，保证施工的顺利。3.3.3做好现场施工交底，落实安全教育工作。进入施工现场人员必须佩戴安全帽，严禁穿拖鞋进入施工现场，不得在施工现场嬉戏打闹，保证现场作业人员安全施工。四、施工方法 4.1土方开挖工程（商贸区）4.1.1开挖原则和工艺流程4.1.1.1开挖原则：机械挖至垫层底标高上100mm后，由人工挖掘至设计标高，严禁超挖。4.1.1.2工艺流程：测量放线确定开挖的顺序和标高土方开挖人工修边和清底局部2：8灰土垫层换填验槽砼垫层4.1.2测量放线根据业主提供的坐标点和水准点，分别引测轴线控制桩和水准点，放出开挖边线并用白灰撒线，作为挖土的依据。在挖土时，使用水准仪将水准点引测至基坑
9、之内，经校核无误后，在基坑内制作水准点，作为挖土过程中的标高控制点。土方开挖中的底标高控制采用水准仪和塔尺，在挖土过程中随挖随测随撒白灰做标志（2-3m做一处标志），严格控制标高禁止超挖。4.1.3开挖路线、深度及坡度的确定4.1.3.1开挖路线根据现场道路布置和机械进入基坑的位置，现场开挖阶段分为6个区域进行分工开挖。开挖时按依次从东向西、从南到北开挖清理垃圾、种植土方至原土层并将垃圾运至场内堆土场，运距1km。挖掘机及运输车进入基坑按照确定的行车路线行走，2台挖机同时开挖1区段土方，从东向西逐步后退开挖。在开挖过程中要及时对基槽开挖边线进行恢复处理。开挖分区及路线（见附图）4.1.3.2开
10、挖深度a、 大型挖掘机开挖至设计施工标高上100mm（-1.5m)高后，在由小挖掘机配合人工清土至设计标高（-1.6m）。对于开挖层不符合设计要求的土层，继续至原土层再进行2：8灰土换填至设计标高（-1.6m）。b、 建材区开挖步骤同商贸区,不再另行叙述。4.1.4修边和清底在距槽底设计标高500mm槽侧处抄出水平线，钉上水平木桩，然后用人工将暂留100mm土层挖走，同时由轴线控制桩拉控制线，检查距槽边尺寸，开挖边线为独立基础边向外扩50mm，以此修整槽边，最后清除槽底土方。测量放线员跟班作业，严格控制开挖范围和标高。严禁超挖土方，扰动地基。槽底修理铲平后，进行质量检查和基槽验收工作。4.2
11、2：8灰土垫层换填施工4.2.1换填原因根据地质勘察资料显示，本场地原为村民种植土地、垃圾堆放场地，部分部位因种植、堆放垃圾原因原地貌较低，不符合设计要求，需进行2：8灰土换填。换填施工详见2：8灰土换填专项方案。4.3 小商品交易大厅地下车库土方开挖4.3.1土方开挖4.3.2开挖原则和工艺流程4.3.2.1开挖原则：机械挖至垫层底标高上200mm高后进行降水施工，待地下水位降至基底设计标高1.0m后，再进行二次开挖，二次工挖时应由小型挖掘机配合人工清理挖至设计标高，严禁超挖。对于地下车库内电梯井、集水坑的开挖应根据现场水位情况扩大其开挖面积预留存放集水、抽水的位置，如局部不符合设计土层的应
12、挖至设计土层后进行级配砂石换填至基底设计标高。4.3.2.2工艺流程：测量放线确定开挖的顺序和标高第一次土方开挖基坑降水（局部边坡支护）第二次土方开挖验槽砼垫层4.3.3测量放线根据业主提供的坐标点和水准点，分别引测轴线控制桩和水准点，放出开挖边线并用白灰撒线，作为挖土的依据。在挖土时，使用水准仪将水准点引测至基坑之外5m处，经校核无误后方可使用，作为挖土过程中的标高控制点。土方开挖中的底标高控制采用水准仪和塔尺，在挖土过程中随挖随测严格控制标高禁止超挖。4.3.3.1开挖路线、深度及坡度的确定4.3.3.1.1开挖路线根据现场道路布置和机械进入基坑的位置，现场开挖阶段由3台挖机同时工开挖。开
13、挖时按依次从东向西、从北向南逐步开挖。开挖土方至设计基底标高上200mm后进行降水处理。将开挖出的土方运至场外堆土场。挖掘机及运输车进入基坑按照确定的行车路线行走。在开挖过程中要及时观察边坡的稳定性，对于出现边坡沉降、位移等现象要及时通知项目部并进行处理。开挖路线（见附图）4.3.3.1.2开挖深度a、 因图纸原因及业主要求，在图纸未到场的情况下应业主要求先对地下车库部分上砖碴、垃圾土进行了清，运距1km。开挖至2.7m。b、 2013年12月8日正式开挖地下室基础，除通往地下室的坡道处以外全部进行开挖。第一次开挖至-5.8m时进行基坑降水，待地下水位低于设计基底标高1.0m后，再由小掘机配合人工清土至设计标高-6.0m。对于局部开挖层不符合设计要求的，继续开挖至设计土层再进行级配砂石换填至设计标高（-6.0m）。因场区内无堆土场，挖运土方运至场外堆土场，运距1km以外3km以内。c、 因本场地地下水位较浅，现场开挖至4.5m处以下
