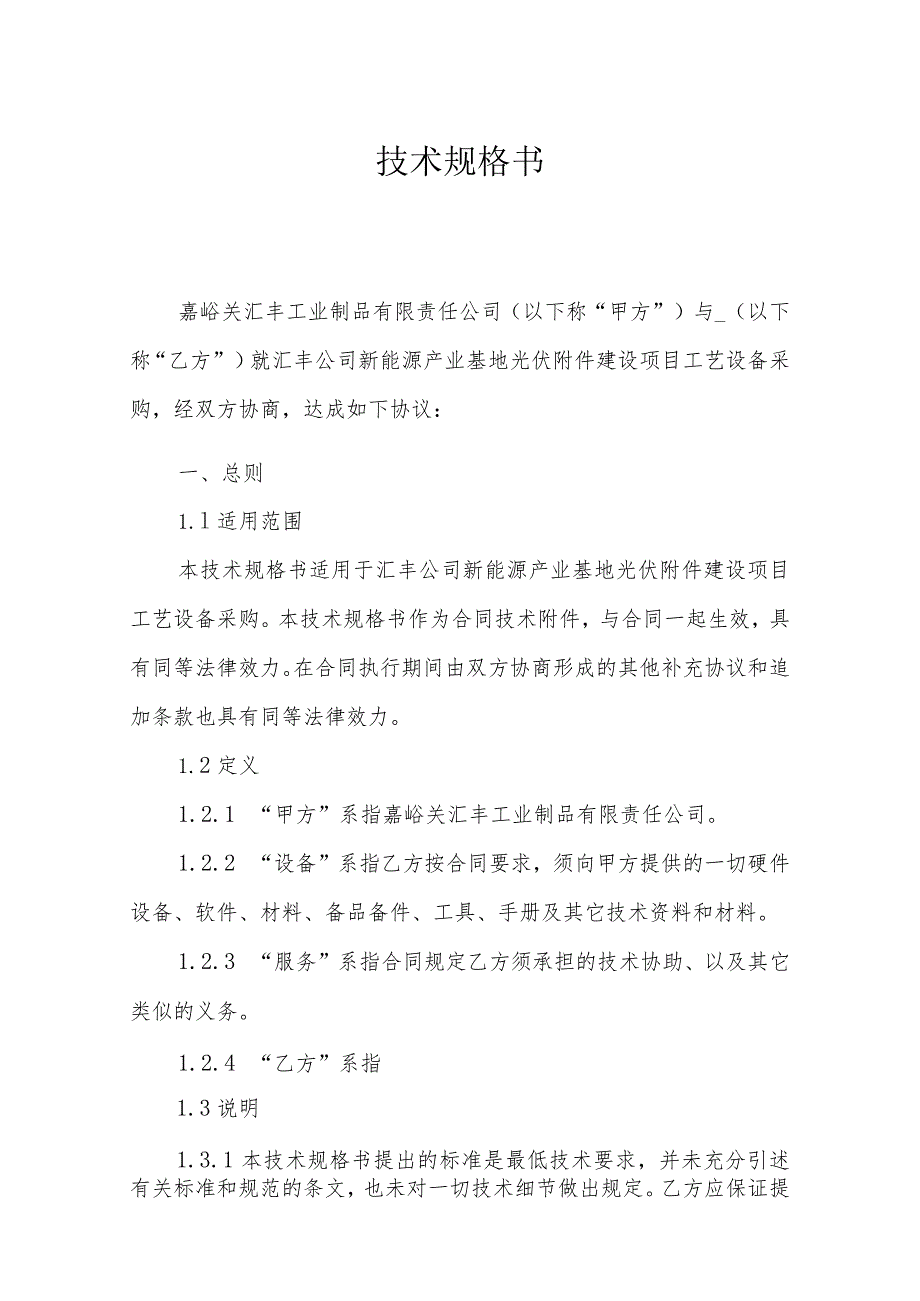

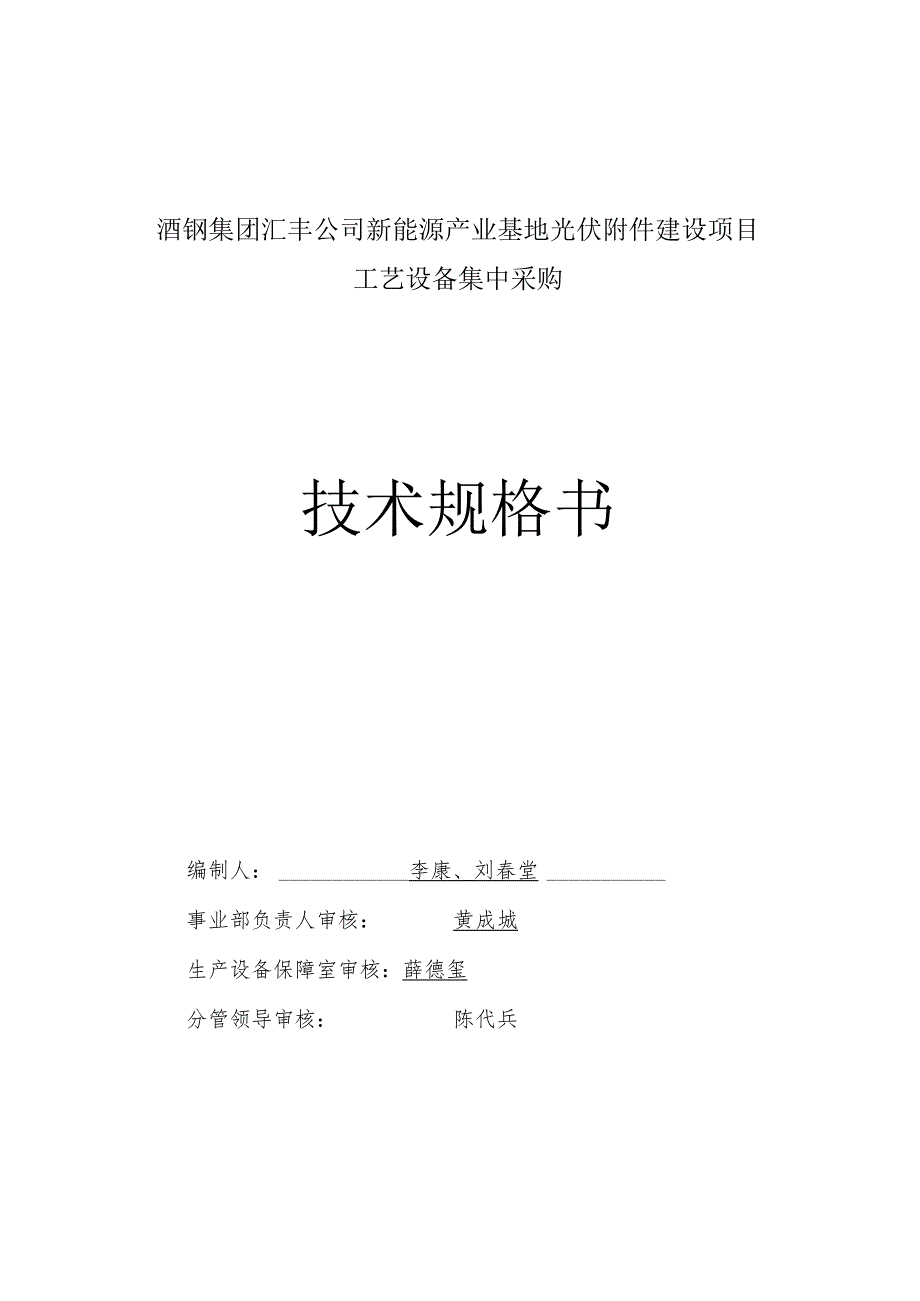

1、酒钢集团汇丰公司新能源产业基地光伏附件建设项目工艺设备集中采购技术规格书编制人：李康、刘春堂事业部负责人审核：黄成城生产设备保障室审核：薛德玺分管领导审核：陈代兵技术规格书嘉峪关汇丰工业制品有限责任公司（以下称“甲方”）与_（以下称“乙方”）就汇丰公司新能源产业基地光伏附件建设项目工艺设备采购，经双方协商，达成如下协议：一、总则1.l适用范围本技术规格书适用于汇丰公司新能源产业基地光伏附件建设项目工艺设备采购。本技术规格书作为合同技术附件，与合同一起生效，具有同等法律效力。在合同执行期间由双方协商形成的其他补充协议和追加条款也具有同等法律效力。1.2定义1.2.1 “甲方”系指嘉峪关汇丰工业制

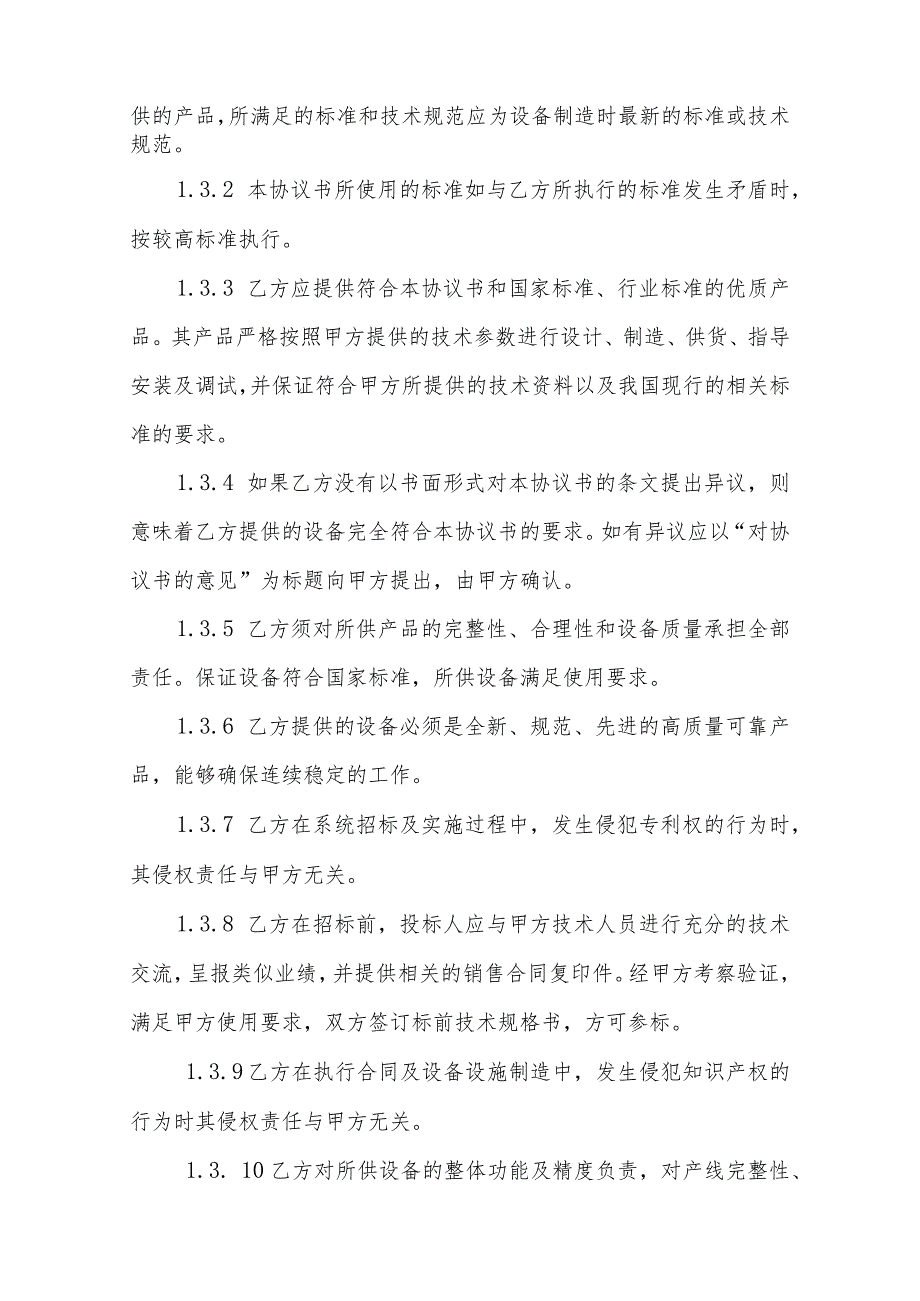

2、品有限责任公司。1.2.2 “设备”系指乙方按合同要求，须向甲方提供的一切硬件设备、软件、材料、备品备件、工具、手册及其它技术资料和材料。1.2.3 “服务”系指合同规定乙方须承担的技术协助、以及其它类似的义务。1.2.4 “乙方”系指1.3说明1.3.1 本技术规格书提出的标准是最低技术要求，并未充分引述有关标准和规范的条文，也未对一切技术细节做出规定。乙方应保证提供的产品，所满足的标准和技术规范应为设备制造时最新的标准或技术规范。1.3.2 本协议书所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。1.3.3 乙方应提供符合本协议书和国家标准、行业标准的优质产品。其产品严格按照甲
3、方提供的技术参数进行设计、制造、供货、指导安装及调试，并保证符合甲方所提供的技术资料以及我国现行的相关标准的要求。1.3.4 如果乙方没有以书面形式对本协议书的条文提出异议，则意味着乙方提供的设备完全符合本协议书的要求。如有异议应以“对协议书的意见”为标题向甲方提出，由甲方确认。1.3.5 乙方须对所供产品的完整性、合理性和设备质量承担全部责任。保证设备符合国家标准，所供设备满足使用要求。1.3.6 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.3.7 乙方在系统招标及实施过程中，发生侵犯专利权的行为时，其侵权责任与甲方无关。1.3.8 乙方在招标前，投标人
4、应与甲方技术人员进行充分的技术交流，呈报类似业绩，并提供相关的销售合同复印件。经甲方考察验证，满足甲方使用要求，双方签订标前技术规格书，方可参标。1.3.9 乙方在执行合同及设备设施制造中，发生侵犯知识产权的行为时其侵权责任与甲方无关。1.3. 10乙方对所供设备的整体功能及精度负责，对产线完整性、产线功能、加工能力、加工精度等负责，保证所供设备满足光伏附件的制造要求。1.3.11本次采购的冲床均为通用设备，不允许提供非标或翻新冲床。1.3.12双方约定本合同履行地为甘肃省嘉峪关市。1.3.13若参标单位未能中标此协议自动失效、双方互不承担责任。二、基本要求甲方向乙方订光伏附件生产线工艺设备，
5、以满足甲方光伏附件产品的生产要求。乙方确认并按以下技术参数、选型配置和要求进行设计、制作，指导安装和调试。2.1本次工艺设备采购的范围序号设备名称主要技术参数数量单位备注1闭式双轴冲床公称能力315吨1台每台冲床均配套开卷机、自动送料、矫直装置、产品输送带等设备2开式单轴冲床公称能力250吨1台3开式单轴冲床公称能力200吨1台4开式单轴冲床公称能力160吨2台5开式单轴冲床公称能力125吨1台6开式单轴冲床公称能力80吨1台7复合模具使用寿命30万次以上。7套复合模具与上述七台冲床配套，按照图纸制作。8螺杆式压缩机Q=ILONm3/min；2900rmin;75KW；1台噪音小于75dB9储
6、气罐容积V=LOm3；压力P=l.6MPa;1台配套附属部件2.2 冲床设备必须满足以下标准要求GB/T4208-2017铸钢结构件定型机械冲床的安全要求GB/T5226.1-2019工业机械电气设备第1部分通用技术条件GB17120-2012锻压机械安全技术条件GB13887-2008冷冲压安全规程GB/T10923-2009锻压机械精度检测通则GBT26483-2011机械压力机噪音限值GB/T23281-2009锻压机械噪声声压级测量方法GB/T23282-2009锻压机械噪声声功率级测量方法GB/T14662-2006冲模技术条件JB/T7653-2008冲模零件技术条件2.3 本项目
7、要求由乙方所提供的三条光伏附件生产线的年产能总量不低于2.0万吨。三条生产线的制造能力，可满足附图1所有光伏附件的制造，不同规格产品能按照设计图纸实现匹配供货。2.4 工作环境要求:(1)海拔：1700米；(1)使用环境：TOCO+45Co；(2)相对湿度：85%;(3)工作电源：380V10%50Hz三相四线制;(4)压缩空气：0.5MPa0.8MPa,空压机提供。2.5 加工原料性能参数(1)热基镀锌产品(酸洗板产品)厚度：2.5-6.Omm抗拉强度：最大900MPa屈服强度:最大830MPa(2)原料钢种及牌号软钢：SPHC.SPHDo高强钢：HSLA260-420、S330-590GD
8、o2.6 6冲床基本性能要求(1)每台均配套废料收集装置；(2)每台均配自动伺服送料系统，性能要求：当送料长度为0-30Omm时精度为0.1mm；当送料长度30OnlnI时精度为土0.15mm；送料速度：18mmino(3)冲床的加工能力必须满足第“2.5加工原料性能参数”的要求。2.7 主要工艺设备构成三合一送料压力机(冲床)线尾皮带组合后示意图如下2.8 自动冲压成型生产线一：其中包含开卷机、自动送料、矫直装置、闭式双轴315吨冲床1台、产品输送带等设备。2.8.1适用型材规格参数及产品项目(1)材料材质：冷/热轧板、酸洗板、镀锌板、不锈钢板、镀锌铝镁板。(2)材料厚度：0.66.Omm(
9、3)材料宽带：7060Omm(4)料卷内径：508-6IOmm(5)料卷外径：1200mm(6)料卷质量：3000Kg产品项目：三角链接件连续模冲压2. 8.2生产流程及生产节拍生产流程：开卷一自动整平、送料装置一闭式双轴315吨冲床一成品输送带一人工收料。生产节拍:成品25件/分钟。年产能2000吨。2.9自动冲压成型生产线二：包含开式单轴250吨冲床1台、单轴200吨冲床1台、单轴160吨冲床1台。每台冲床均配开卷机、自动送料、矫直装置、产品输送带等设备。2. 9.1适用型材规格及产品项目(1)材料材质：冷轧板、酸洗板、镀锌板、不锈钢板、铝合金、热轧板、镀锌铝镁板(2)材料表面处理：无处理
10、(3)材料厚度：0.56.Onun(4)材料宽带：5040Omm(5)料卷内径：45053OnlnI(6)料卷外径：1300mm(7)料卷质量:3000Kg开式单轴250吨冲床适应料厚：0.6mm-6.0mm,生产前后支撑连接件；开式单轴200吨冲床适应料厚：0.5mm-6.0mm,生产抱箍落片；开式单轴160吨冲床适材料厚：0.5mm-4.5mm,生产抱箍成型。2. 9.2生产流程及生产节拍生产流程：自动整平、送料装置一开式单轴250吨、200吨、160吨冲床一成品输送带一人工收料生产节拍:250吨冲床成品35件/分钟、200吨冲床成品35件/分钟、160吨冲床成品40件/分钟。年产能900
11、0吨。2.10 自动冲压成型生产线三：包含开式单轴160吨冲床1台、开式单轴125吨冲床1台、开式单轴80吨冲床1台。每台冲床均配开卷机、自动送料、矫直装置、产品输送带等设备。2.11 .1适用型材规格及产品项目(1)材料材质：冷轧板、酸洗板、镀锌板、不锈钢板、铝合金、热轧板、镀锌铝镁板(2)材料表面处理：无处理(3)材料厚度：0.54.5mm(4)材料宽带：5030Omm(5)料卷内径：45061Omm(6)料卷外径：1300mm(7)料卷质量：3000Kg开式单轴160吨冲床适材料厚：0.5mm-4.5mm,生产八孔三角成型件；开式单轴125吨冲床适材料厚：0.5mm-4.5mm,生产焊接
12、底座；开式单轴80吨冲床用于落料。生产流程及生产节拍生产流程：自动整平、送料装置f开式单轴160吨、125吨、80吨冲床f成品输送带f人工收料生产节拍:160吨冲床成品40件/分钟、125吨冲床成品45件/分钟、80吨冲床成品55件/分钟。年产能9000吨。2. 11复合模具根据建设项目需要，本次采购的七台冲床各附带光伏附件产品冲压模具一套，要求使用寿命30万次(刃磨次数)以上。复合模具的制造，按照甲方所提供的光伏支架图纸制作。3. 12配套压缩空气设备一套4. 12.1螺杆式压缩机（1台）技术参数螺杆式压缩机：Q=Il.ONm3/min；转速：2900rmi11;最高排气压力：0.86MPa
13、;放散压力：可调大于0.9MPa;噪音：753dBdb;外形：L*W*H=2100*1376*2150;电压三相：AC380V,50Hz；电功率：N=75KW;绝缘等级：F级以上；防护等级：IP54以上;附属设备：带压力表、安全阀等。2.12.2储气罐（1台）技术参数容积V=LOm3；压力P=L6MPa;温度150；外形外径800mm,高度2350mm；截止阀J41H-16C,DN503个;无缝钢管D573.515米;附属设备：带压力表、安全阀等。详细技术要求按附图2：热初-OOoICl主厂房空气压缩机平面布置图配置供货。三、技术要求4.1 主要技术：金属自动冲压技术4.2 设备动作范围：冲压
14、线设备规格（长*宽*高），厂家按照技术规格要求编制技术方案，满足甲方使用。4.3 核心设备厂家：冲床主体设备可选择扬力、扬锻、亚威、澳玛特品牌，选择国内其他品牌必须经甲方同意方可。其他辅助设备厂家自定选择国内知名品牌，满足甲方使用要求。3. 4主要技术参数3. 4.1生产线一主要技术参数：项目概述详细技术参数备注说明项目单位扬力、扬锻、亚威、澳玛特知名品牌闭式双曲轴型公称能力Ton315能力发生点mm8滑块行程长度mm250最大模具闭合高度mm550模高调整量mm120连续行程次数次/分2040上工作台尺寸mm950X700最大上模重量Kg1800下工作台尺寸mm1650840X180侧面开口尺寸mm900X600工作面高度mmHOO主马达功率KW30设计刚性1/8000自动送料单位国内知名品牌，符合使用要求涂装色要求1-61浅沙色标准配置明细高扭矩干式型离合刹车器1组电动黄油润滑装置1组油压式超负荷保护装置1组落地式独立电控柜+移动式T型操作台1组滑块及模具平衡装置1式侧窗模具照明灯2组误送检知装置1式
