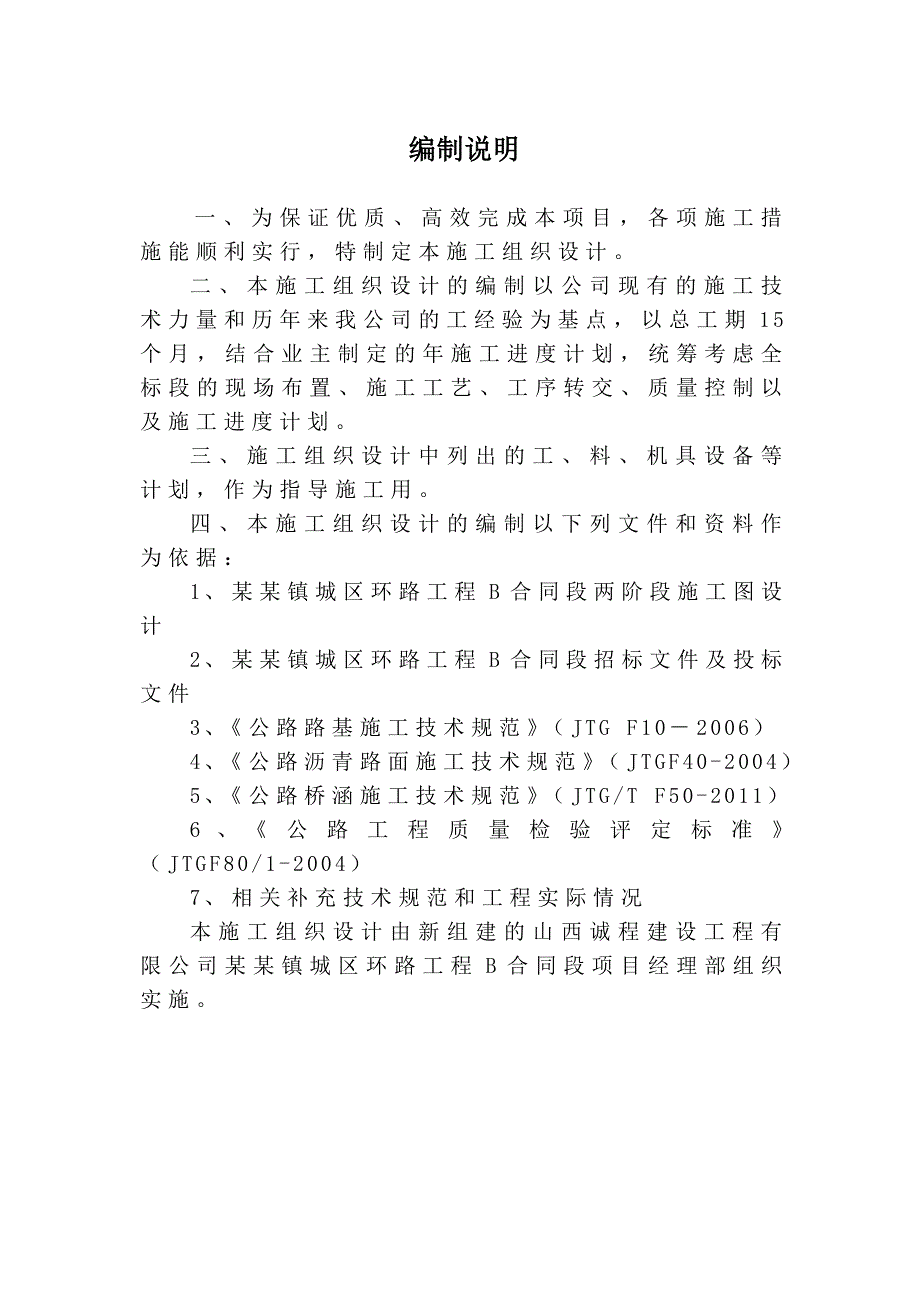

1、编制说明 一、为保证优质、高效完成本项目，各项施工措施能顺利实行，特制定本施工组织设计。二、本施工组织设计的编制以公司现有的施工技术力量和历年来我公司的工经验为基点，以总工期15个月，结合业主制定的年施工进度计划，统筹考虑全标段的现场布置、施工工艺、工序转交、质量控制以及施工进度计划。三、施工组织设计中列出的工、料、机具设备等计划，作为指导施工用。四、本施工组织设计的编制以下列文件和资料作为依据：1、某某镇城区环路工程B合同段两阶段施工图设计2、某某镇城区环路工程B合同段招标文件及投标文件3、公路路基施工技术规范（JTG F102006）4、公路沥青路面施工技术规范（JTGF40-2004）5

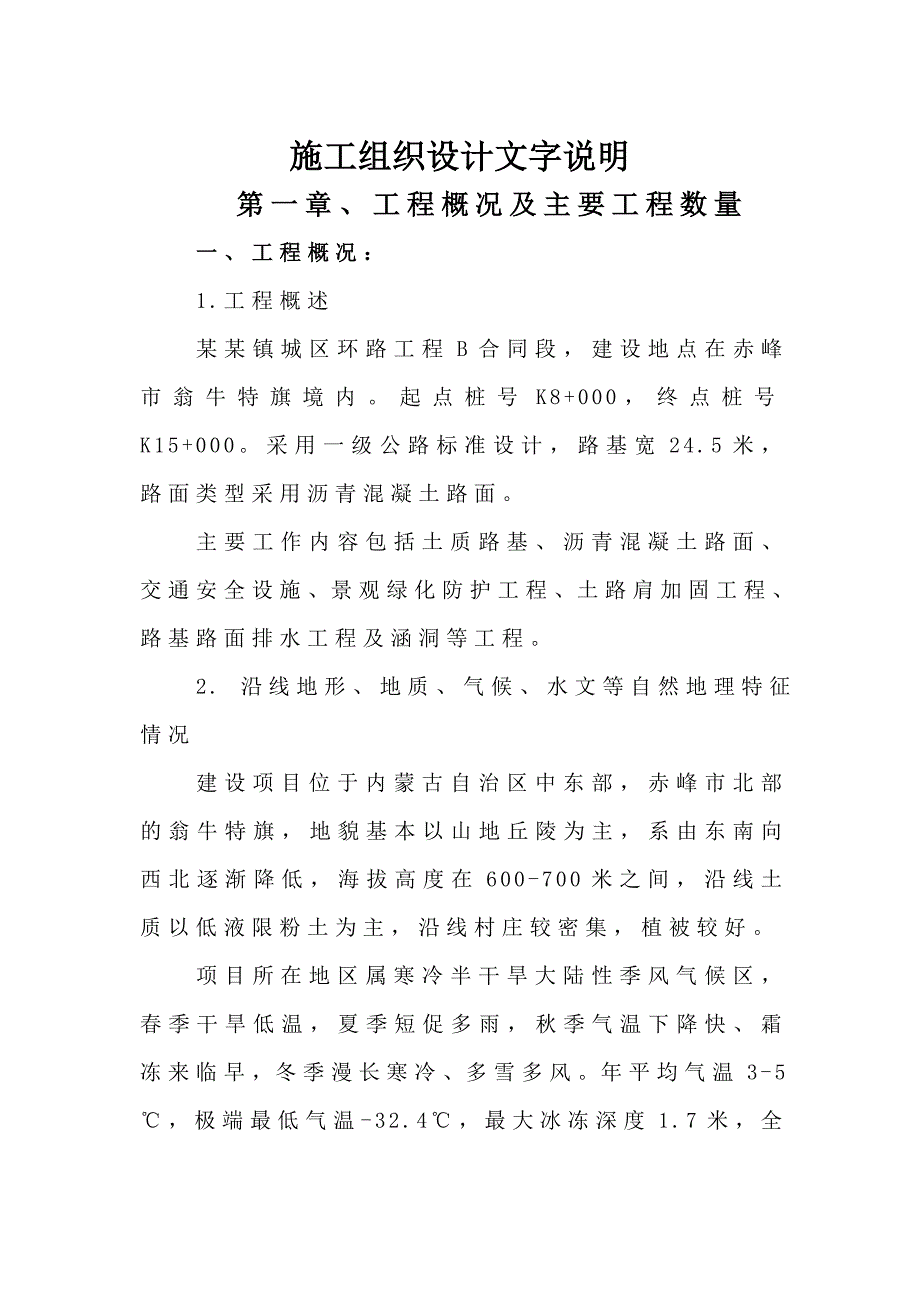

2、、公路桥涵施工技术规范（JTG/T F50-2011）6、公路工程质量检验评定标准（JTGF80/1-2004）7、相关补充技术规范和工程实际情况本施工组织设计由新组建的山西诚程建设工程有限公司某某镇城区环路工程B合同段项目经理部组织实施。施工组织设计文字说明第一章、工程概况及主要工程数量一、工程概况：1.工程概述某某镇城区环路工程B合同段，建设地点在赤峰市翁牛特旗境内。起点桩号K8+000，终点桩号K15+000。采用一级公路标准设计，路基宽24.5米，路面类型采用沥青混凝土路面。主要工作内容包括土质路基、沥青混凝土路面、交通安全设施、景观绿化防护工程、土路肩加固工程、路基路面排水工程及涵洞

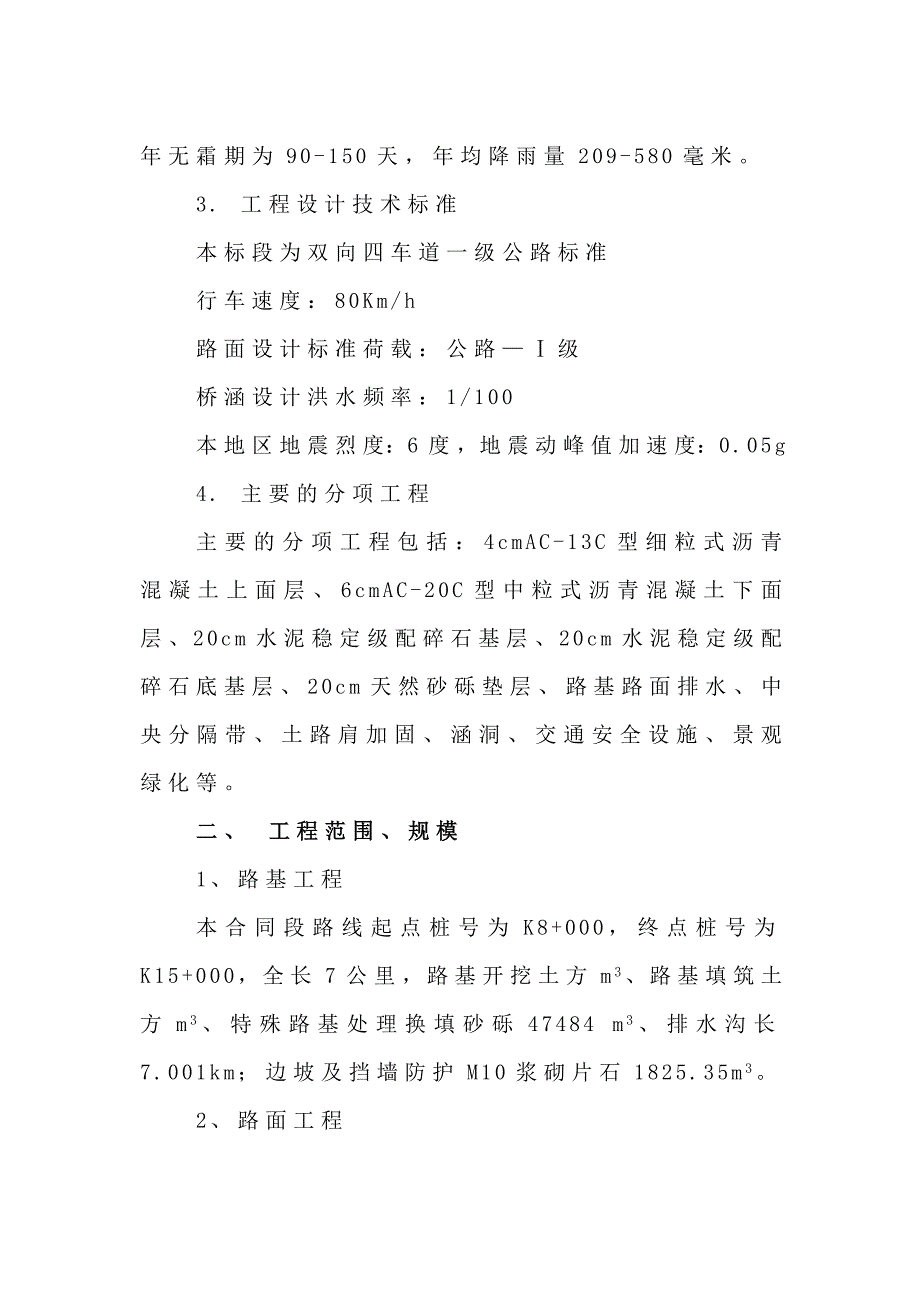

3、等工程。2. 沿线地形、地质、气候、水文等自然地理特征情况建设项目位于内蒙古自治区中东部，赤峰市北部的翁牛特旗，地貌基本以山地丘陵为主，系由东南向西北逐渐降低，海拔高度在600-700米之间，沿线土质以低液限粉土为主，沿线村庄较密集，植被较好。项目所在地区属寒冷半干旱大陆性季风气候区，春季干旱低温，夏季短促多雨，秋季气温下降快、霜冻来临早，冬季漫长寒冷、多雪多风。年平均气温3-5，极端最低气温-32.4，最大冰冻深度1.7米，全年无霜期为90-150天，年均降雨量209-580毫米。3. 工程设计技术标准本标段为双向四车道一级公路标准行车速度：80Km/h路面设计标准荷载：公路级桥涵设计洪水频
4、率：1/100本地区地震烈度：6度，地震动峰值加速度：0.05g4. 主要的分项工程主要的分项工程包括：4cmAC-13C型细粒式沥青混凝土上面层、6cmAC-20C型中粒式沥青混凝土下面层、20cm水泥稳定级配碎石基层、20cm水泥稳定级配碎石底基层、20cm天然砂砾垫层、路基路面排水、中央分隔带、土路肩加固、涵洞、交通安全设施、景观绿化等。二、 工程范围、规模1、路基工程本合同段路线起点桩号为K8+000，终点桩号为K15+000，全长7公里，路基开挖土方m3、路基填筑土方m3、特殊路基处理换填砂砾47484 m3、排水沟长7.001km；边坡及挡墙防护M10浆砌片石1825.35m3。2
5、、路面工程本合同段路面结构为4cmAC-13C型细粒式沥青混凝土上面层、6cmAC-20C型中粒式沥青混凝土下面层、20cm水泥稳定级配碎石基层、20cm水泥稳定级配碎石底基层、20cm天然砂砾垫层。其工程总量为：4cmAC-13C型细粒式沥青混凝土上面层5910.4 m；6cmAC-20C型中粒式沥青混凝土下面层8865.5 m；20cm水泥稳定级配碎石基层31047.8 m；20cm水泥稳定级配碎石底基层32145.2 m；20cm天然砂砾垫层22355.6 m。3、涵洞工程本合同段涵洞共14道。本合同段涵洞见下表：涵洞位置单位孔跨布置长度（米）K9+008.000孔/米1-20m镀锌螺纹
6、钢管涵38K9+192.000孔/米1-20m镀锌螺纹钢管涵30K9+294.000孔/米1-20m镀锌螺纹钢管涵32K9+412.000孔/米1-20m镀锌螺纹钢管涵29K9+606.000孔/米1-20m镀锌螺纹钢管涵28K10+846.000孔/米1-15m镀锌螺纹钢管涵30K11+520.000孔/米1-15m镀锌螺纹钢管涵31K12+228.000孔/米1-15m镀锌螺纹钢管涵32K12+520.000孔/米1-15m镀锌螺纹钢管涵28K12+703.000孔/米1-15m镀锌螺纹钢管涵28K12+721.000孔/米1-15m镀锌螺纹钢管涵30K13+850.000孔/米1-15m
7、镀锌螺纹钢管涵28K14+482.000孔/米1-15m镀锌螺纹钢管涵29K14+775.000孔/米4.43.6m镀锌螺纹钢管涵294、排水及防护工程全线路基排水系统由纵向排水沟、边沟、截水沟、急流槽、过道铸铁管涵等组成，总长7.001km。其中边沟分为三角形边沟、浅碟形边沟，排水沟采用浆砌片石排水沟。浆砌片石2468.24 m，C30混凝土预制块924.25 m。本合同段路基防护工程形式主要有草灌间植、拱形骨架护坡形式。其中浆砌片石基础1825.35 m，C30混凝土预制块669.45 m，草灌间植42937m。第二章、 材料、设备、人员进场计划一、各施工处施工力量安排、机械配备1、我单位
8、第一批人员7月 13日到达施工现场，考察工地，进行施工前期准备工作，并根据工程进度计划安排分期分批将经理部所需人员及施工设备调入施工现场，进行“三通一平”工作，同时开工阶段所需的人力及机械在开工前五天内到达现场并组织人力对各种设备进行检查，以保证正式全面开工。2、施工机械、设备主要施工机械设备进场时间表机械设备名称规格型号功率（kw）或容量拟用何处单位投入数量投入日期挖掘机CAT3201.5m3路基施工套22012.08推土机PD220Y-1220Kw路基施工台22012.08平地机PY180180kw路基路面施工辆22012.08装载机ZL50162kw路基路面施工台22012.08洒水车B
9、JZ5360GSS8000L养护施工台12012.08自卸车北方奔驰25 m3路基路面施工辆402012.08水泥稳定料拌和设备潍坊WDB600600t/h水稳拌合站套12013.01水泥稳定料摊铺机徐工RP135640T底基层、基层施工台12013.01沥青混合料摊铺机徐工RP135640T面层施工台12013.06振动压路机12t、8t路基路面施工台22012.08轮胎压路机徐工 XP301100KW、12t路基路面施工台12013.01混凝土拌和设备HS9090 m3/h涵洞、预制件预制套12012.086m3水泥混凝土输送车15T涵洞42012.08油罐车20T2012.08柴油发电机
10、组200kw拌合站台22012.08BXS-300 交流电焊机30KW涵洞、交安设施22012.08插入式振捣棒涵洞、预制件预制个102012.08钢筋弯曲机涵洞、预制件预制台12012.08钢筋拉伸机涵洞、预制件预制台12012.08钢筋切割机涵洞、预制件预制台12012.08钢筋自动数控加工机钢筋加工场套12012.08逆反射系数测量仪标线、突起路标台12013.07色彩色差仪标线、突起路标台12013.07热熔划线机标线、突起路标台22013.07放线设备标线、突起路标台12013.07底漆高压喷涂机标线、突起路标台22013.07汽车吊涵洞、小构件预制场台22012.08涂层测厚仪标线
11、、突起路标台12013.07打桩机波形梁钢护栏台22013.07贴膜机轮廓标台12013.07主要试验设备表设备 编号设备名称型号规格生产厂家购置日期数量备注1电液式压力试验机DYE-2000无锡华锡德珈益试验仪器有限公司2012/8/81自有2数显式抗折抗压试验机SYE-300北京三宇伟业试验机有限公司2010/4/271自有3单卧式强制式混凝土搅拌机HJW-60沈阳建工仪器研究所2010/4/271自有4标准恒温恒湿养护箱YH-40B北京路达试验仪器有限公司2010/4/271自有5胶砂试体成型振实台ZS-15无锡建仪仪器机械有限公司2010/4/271自有6多功能电动击实仪CSK-VI北
12、京世纪诚达试验仪器制造有限公司2010/4/271自有7水泥细度负压筛析仪FSY-150B天津市建仪试验仪器厂2010/4/271自有8路面材料强度试验仪DT-227北京世纪诚达试验仪器制造有限公司2012/8/81自有9液压电动脱模机YDT-20北京科达路桥试验仪器厂2012/8/81自有10数显鼓风干燥箱HG-101北京路达试验仪器有限公司2010/4/271自有11混凝土振动台HZJ天津建仪试验仪器厂2012/8/81自有12沸煮箱FZ-31A上海东星建材试验设备有限公司2010/4/271自有13温湿度表2自有14水泥净浆搅拌机NJ-160无锡建仪仪器机械有限公司2010/4/271自有15行星式水泥胶砂搅拌机JJ-5无锡建仪仪器机械有限公司2010/4/271自有16电动抗折试验机KZJ-500沈阳长城机电设备厂2010/4/271自有17雷氏夹测定仪30*301自有18容量瓶250ml2自有500ml41000ml219量筒200ml1自有500ml120混凝土试模150mm*150mm12组自有*150mm21电子称ACS 30Kg感量1g华鹰衡器计价有限公司2012/8/81自有22数显式土壤液塑限联合测定仪LP-100D上海路达实验仪器有限公司2012/8/81自有23分析电子天平FA2004上海良平仪器仪表有限公司2012/8/81自有24
