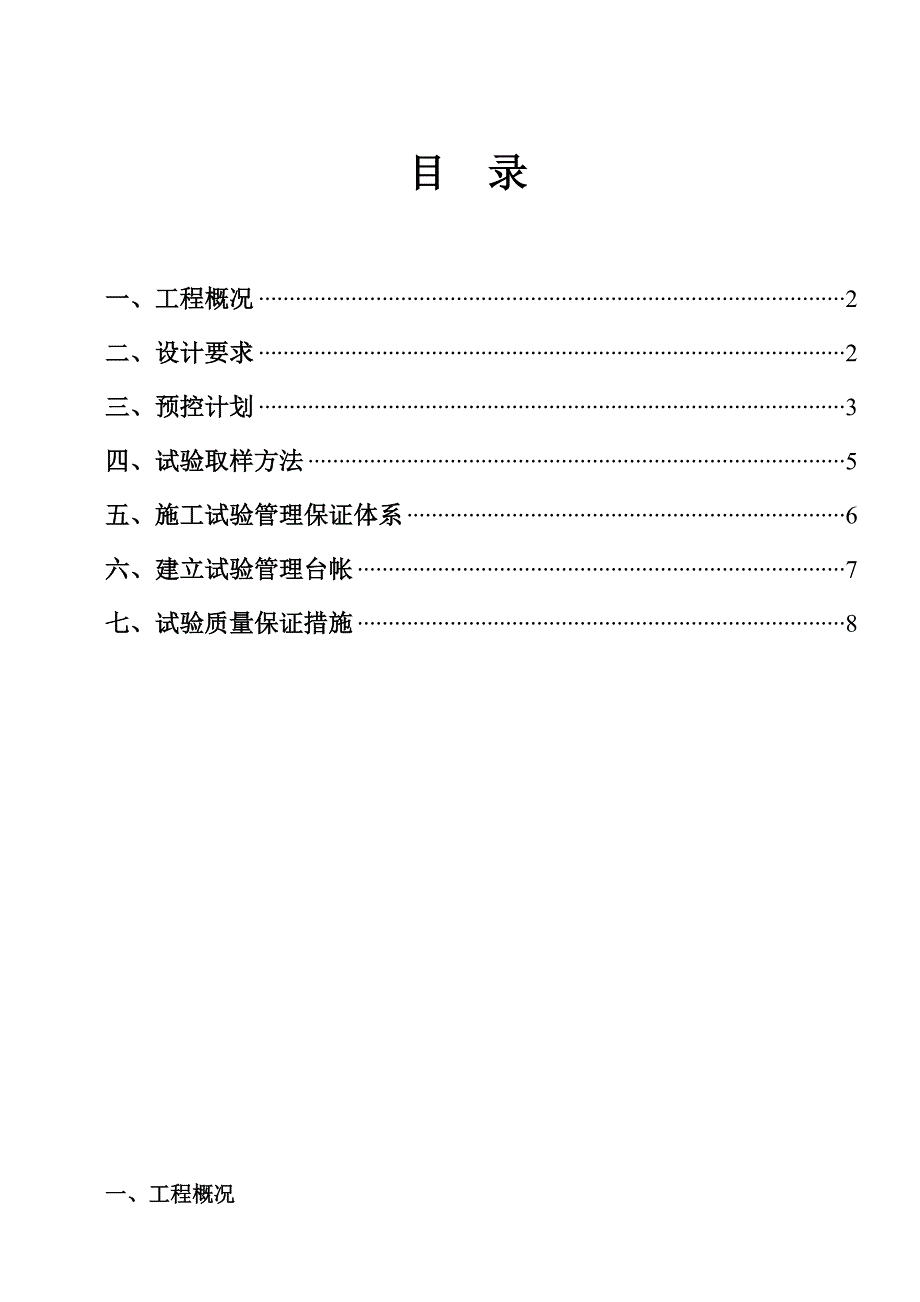

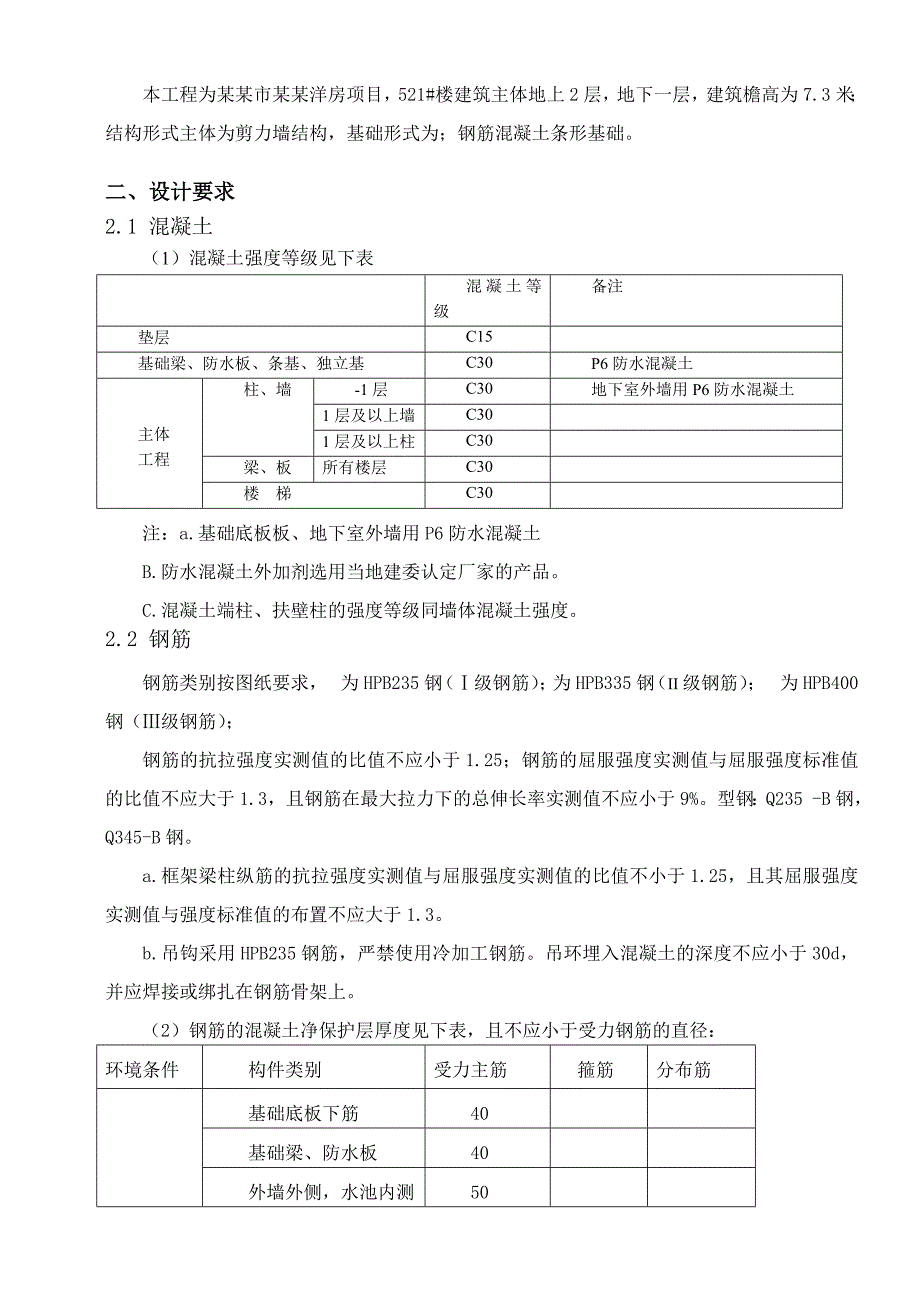

1、目 录一、工程概况2二、设计要求2三、预控计划3四、试验取样方法5五、施工试验管理保证体系6六、建立试验管理台帐7七、试验质量保证措施8一、工程概况本工程为某某市某某洋房项目，521#楼建筑主体地上2层，地下一层，建筑檐高为7.3米；结构形式主体为剪力墙结构，基础形式为；钢筋混凝土条形基础。二、设计要求2.1 混凝土（1）混凝土强度等级见下表混凝土等级备注垫层C15基础梁、防水板、条基、独立基C30P6防水混凝土主体工程柱、墙-1层C30地下室外墙用P6防水混凝土1层及以上墙C301层及以上柱C30梁、板所有楼层C30楼 梯C30注：a.基础底板板、地下室外墙用P6防水混凝土B.防水混凝土外加
2、剂选用当地建委认定厂家的产品。C.混凝土端柱、扶壁柱的强度等级同墙体混凝土强度。2.2 钢筋钢筋类别按图纸要求，为HPB235钢（级钢筋）；为HPB335钢（II级钢筋）；为HPB400钢（级钢筋）；钢筋的抗拉强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%。型钢：Q235 -B钢，Q345-B钢。a.框架梁柱纵筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25，且其屈服强度实测值与强度标准值的布置不应大于1.3。b.吊钩采用HPB235钢筋，严禁使用冷加工钢筋。吊环埋入混凝土的深度不应小于30d，并

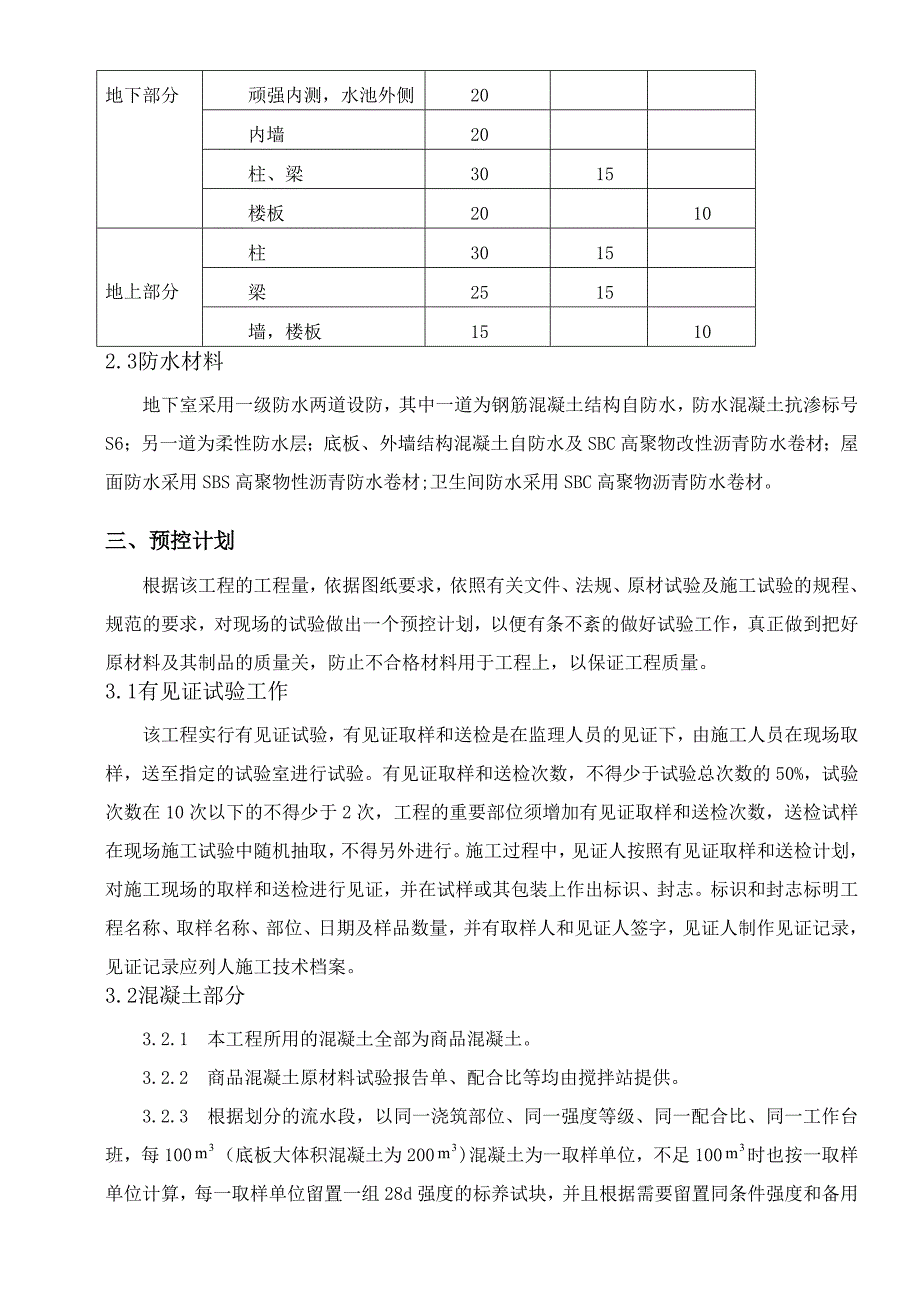

3、应焊接或绑扎在钢筋骨架上。（2）钢筋的混凝土净保护层厚度见下表，且不应小于受力钢筋的直径：环境条件构件类别受力主筋 箍筋分布筋地下部分基础底板下筋40基础梁、防水板40外墙外侧，水池内测50顽强内测，水池外侧20内墙20柱、梁3015楼板2010地上部分柱3015梁2515墙，楼板15102.3防水材料地下室采用一级防水两道设防，其中一道为钢筋混凝土结构自防水，防水混凝土抗渗标号S6；另一道为柔性防水层；底板、外墙结构混凝土自防水及SBC高聚物改性沥青防水卷材；屋面防水采用SBS高聚物性沥青防水卷材;卫生间防水采用SBC高聚物沥青防水卷材。三、预控计划根据该工程的工程量，依据图纸要求，依照有关
4、文件、法规、原材试验及施工试验的规程、规范的要求，对现场的试验做出一个预控计划，以便有条不紊的做好试验工作，真正做到把好原材料及其制品的质量关，防止不合格材料用于工程上，以保证工程质量。3.1有见证试验工作该工程实行有见证试验，有见证取样和送检是在监理人员的见证下，由施工人员在现场取样，送至指定的试验室进行试验。有见证取样和送检次数，不得少于试验总次数的50%，试验次数在10次以下的不得少于2次，工程的重要部位须增加有见证取样和送检次数，送检试样在现场施工试验中随机抽取，不得另外进行。施工过程中，见证人按照有见证取样和送检计划，对施工现场的取样和送检进行见证，并在试样或其包装上作出标识、封志。
5、标识和封志标明工程名称、取样名称、部位、日期及样品数量，并有取样人和见证人签字，见证人制作见证记录，见证记录应列人施工技术档案。3.2混凝土部分3.2.1 本工程所用的混凝土全部为商品混凝土。3.2.2 商品混凝土原材料试验报告单、配合比等均由搅拌站提供。3.2.3 根据划分的流水段，以同一浇筑部位、同一强度等级、同一配合比、同一工作台班，每100（底板大体积混凝土为200)混凝土为一取样单位，不足100时也按一取样单位计算，每一取样单位留置一组28d强度的标养试块，并且根据需要留置同条件强度和备用试块。标养、同条件强度和备用试块的编号一一对应。3.2.4 抗渗试块留置、同条件试块留置（与结构
6、同地点同条件养护）：抗渗混凝土、同条件养护试块冬期施工时留置；坑渗试块：连续浇筑混凝土每500留置一组，且不少于2组；结构实体检验用同条件养护试块其数量根据需要确定。3.3钢筋部分3.3.1 钢筋原材：(1)热轧带肋钢筋：以同一厂别、同一炉罐号、同一规格、同一交货状态，同一进场日期的钢筋，每60t为一批（不足60t亦按一验收批计算），取一组钢筋试件做拉伸、弯曲试验，第一次取样不合格时，需对原批钢筋取双倍试样进行试验，合格后方可使用。如果钢筋在加工或施工过程中发生脆断和焊接不良，以及机械性能不正常时，需对原批钢筋进行化学分析。根据工程使用的钢筋量，取样次数以实际发生量，按照规范进场时即可取样送检
7、。 (2)冷轧带肋钢筋：以同一牌号、同一规格、同甲生产工艺、同一交货状态的钢筋组成一批，每批不大于60t，每批钢筋应有出场质量合格证，每盘或每捆均有标牌。每批抽取5（但不少于5盘或5捆）进行外形尺寸、表面质量和重量偏差检查，检查结果应符合现行国家标准（GB137882000, GB/T2975一1998, GB/T2101一89）的规定，如其中有一盘或一捆不合格则应对该批钢筋逐盘或逐捆检查。对钢筋的力学性能和工艺性能应逐盘进行检查。对钢筋的力学性能和工艺性能应逐盘进行检验，检查结果如有一项不符合规定，则该盘钢筋不合格。3.3.2 钢筋连接(1) 锥螺纹接头、电渣压力焊进人现场前由厂家提供型式检
8、验报告。(2) 锥螺纹接头、电渣压力焊加工成型后，对各种规格型号的接头各抽取一组送试进行工艺检验，待工艺检验合格后方可取样送试进行现场检验。(3) 锥螺纹连接接头，根据JGJ109一96规范规定，以500个接头为一验收批，不足500个也为一验收批。(4)电渣压力焊500个接头为一验收批。3.4 防水部分防水材料试验主要由防水施工单位提供详细资料。3.4.1 弹性体改性沥青防水卷材（SBS)：按GB18242一2000执行，进行拉力试验，最大拉力时延伸率、不透水性、柔度和耐热度试验。四、试验取样方法4.1混凝土部分商品混凝土必须在人模前混凝土浇筑地点随机取样制作，取样时记录取样地点、取样时间、罐
9、车车号。各龄期试块同时制作，取样后立即来用坍落度筒做稠度试验，做稠度试验时，先将坍落度筒的土具湿润，把筒放在不吸水的刚性地板上，用脚踏住脚踏板，保持位置固定，将拌和物分三层均匀地装人筒内，每层用捣棒插捣25次刮去多余物，清理四周余物，垂直提起坍落度筒，量取筒高与坍落后试样的最高点差值，测试全过程时间控制在150s。强度试块制作，根据石子粒径选择试模规格，装人事先刷好油的试模中，开动振动台振捣至表面排除气泡为止，用模子在四周插捣数次刮去多余部分，笋块成型后应覆盖表面，以防止水分蒸发，放在温度为20士3室内静置一昼夜后编号拆模，拆模后的试块立即放入20士31，相对湿度大于90的养护室中，同条件养护
10、试块制作后，与现场浇筑的混凝土同部位、同条件养护，做好试块后要及时填写混凝土试块制作记录。4.2 水泥砂浆在每个工作台班施工的中间阶段，在搅拌地点，随机取样，将砂浆试模放好，试模内壁徐刷一层隔离剂将砂浆一次装人试模中，用捣捧插捣25次，并用小抹子沿模壁插数次使砂浆高出试模顶面6 8mm，待30s后将高出部分削去抹平，试块做好后，在20士3环境下待24h后拆模编号。4.3钢筋原材4.3.1 热轧带肋钢筋：从一批中任意抽取两根，将端头截去500mm后分别在每一根钢筋一中取一个拉伸试件、一个弯曲试件。4.3.2 冷轧带肋钢筋：每一检验批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1个（定期
11、），在每（任）盘中的任意一端截去500mm后切取。4.4钢筋连接试件锥螺纹连接试件接头在施工前从批量中随机抽取3个试件，试件的长度为600mm，试件的委托单位上应注明原材的试验编号；电渣压力焊的接头在施工现场随机抽取3个试件，试件长度为600，试件的委托单应注明原材的试验编号。4.5防水材料4.5.1 弹性体改性沥青防水卷材（SBS)：在验收批中任取一卷，将试样卷材切除距外层卷头2500mm后，顺纵向切取300mm的全幅卷材式样2块，一块作物理性能检验用，另一块备用。五、施工试验管理保证体系现场试验管理是一项非常重要、严肃的技术工作，要求试验人员尽职尽责互相配合。现场试验管理保证体系如图171
12、：试验管理保证体系项目经理岳世宏技术负责人刘泉水材料员顾连明保管员李国质检员杨士友工长周宪武项目负责人王增亭六、建立试验管理台帐6.1 试验方案6.2 混凝土施工试验记录6.3 混凝土配合比、合格证记录6.4 钢筋原材试验记录6.5 钢筋连接试验记录6.6 坍落度侧试记录6.7 原材试验记录6.8 养护室温湿度记录七、试验质量保证措施7.1 了解工程的特点及结构类型，形象进度，做好试验及准备工作。7.2 建立试验管理台帐，制定各项管理制度。7.3 经常与工地技术、材料员联系了解进度情况，按规定及时送样。根据使用部位，按批量配合材料人员索取各种物资质量证明文件。7.4 按规定及时对混凝土、砂浆取
13、样，制作试块，每工作台班坍落度测试至少2次。7.5 混凝土开始浇筑时，试验值班人员要检查商品混凝土的运输单，看是否与混凝土的设计强度等级一致，避免发生错误，还需检查配合比，并经常检查商品混凝土的质量，严禁混凝土在现场加水。7.6 按规定对钢筋原材及连接试件进行取样试验。7.7 对工作要认真负责。试验取样真实且具有代表性，资料的填写要清楚整齐，项目齐全，无未了事项，日期、部位、试件编号的填写要交圈。按规定执行有见证取样和送检的管理。7.9 及时取回试验资料，交技术资料员存档，做好交接记录。7.10 试验值班人员每天做好试验记录，将每天的试验取样项目填写清楚、编号。7.11 分阶段对混凝土强度统计进行分析。如试验中出现问题时，及时向技术主管汇报，并进行原因分析。
