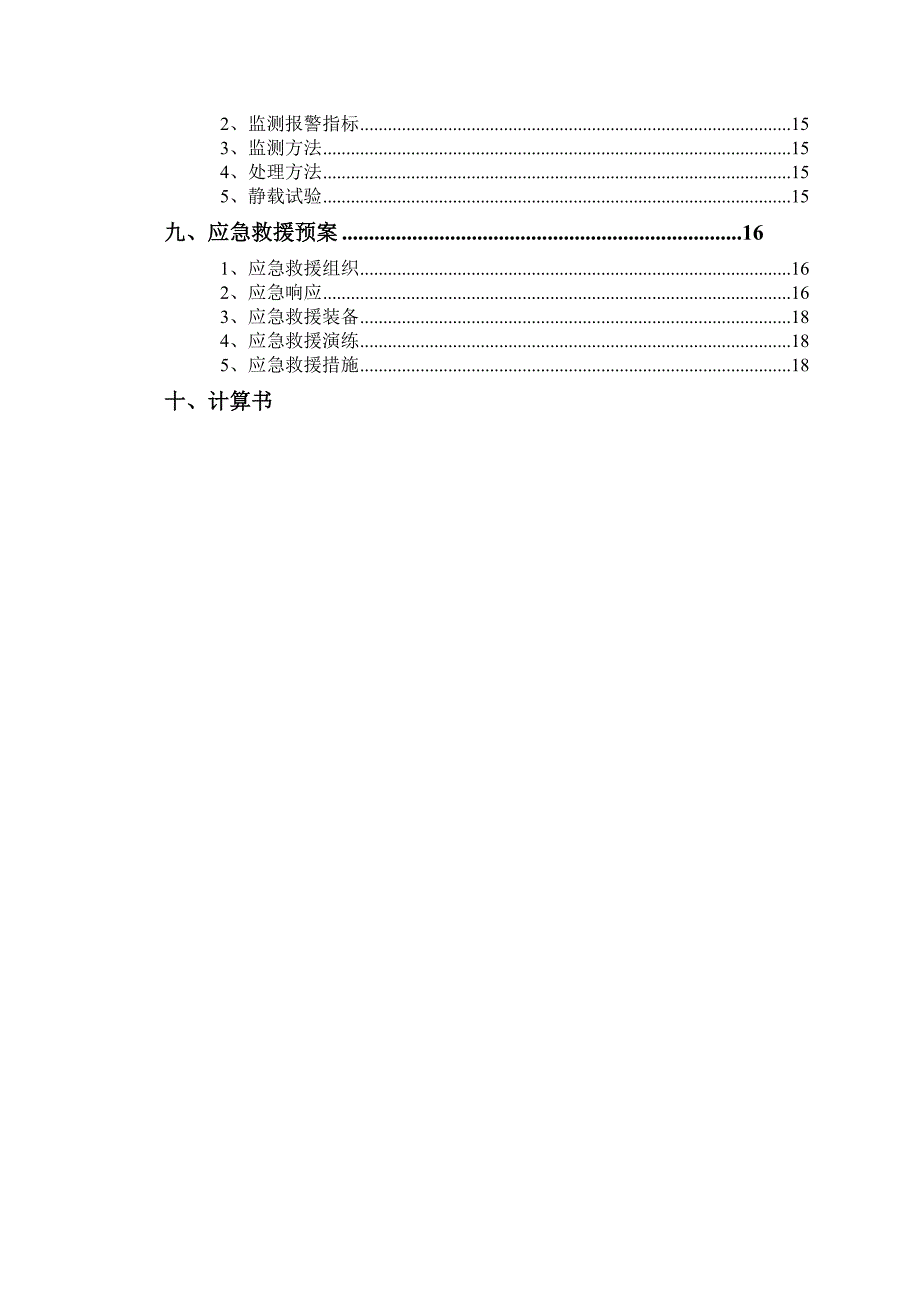

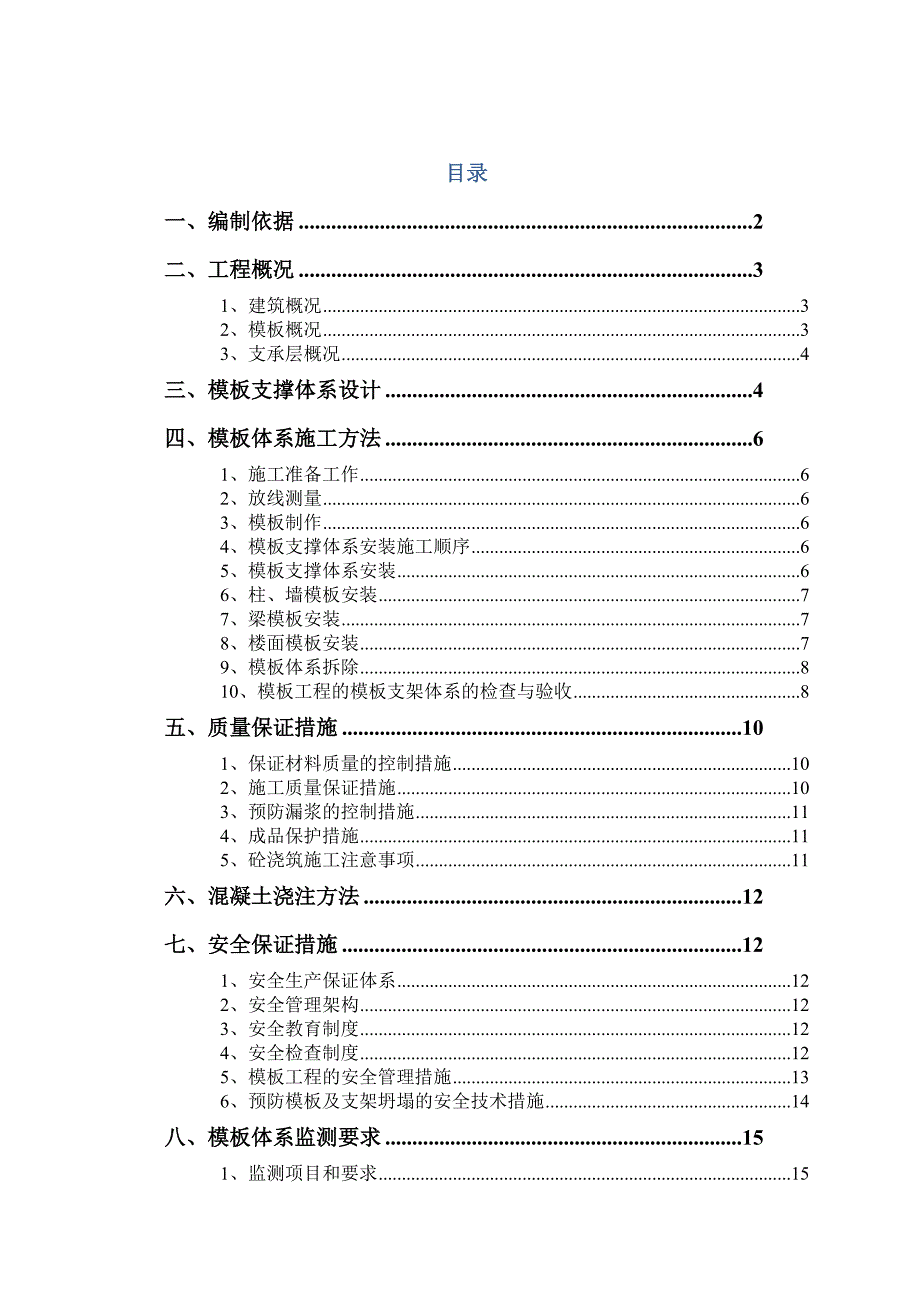

1、目录一、编制依据2二、工程概况31、建筑概况32、模板概况33、支承层概况4三、模板支撑体系设计4四、模板体系施工方法61、施工准备工作62、放线测量63、模板制作64、模板支撑体系安装施工顺序65、模板支撑体系安装66、柱、墙模板安装77、梁模板安装78、楼面模板安装79、模板体系拆除810、模板工程的模板支架体系的检查与验收8五、质量保证措施101、保证材料质量的控制措施102、施工质量保证措施103、预防漏浆的控制措施114、成品保护措施115、砼浇筑施工注意事项11六、混凝土浇注方法12七、安全保证措施121、安全生产保证体系122、安全管理架构123、安全教育制度124、安全检查制度

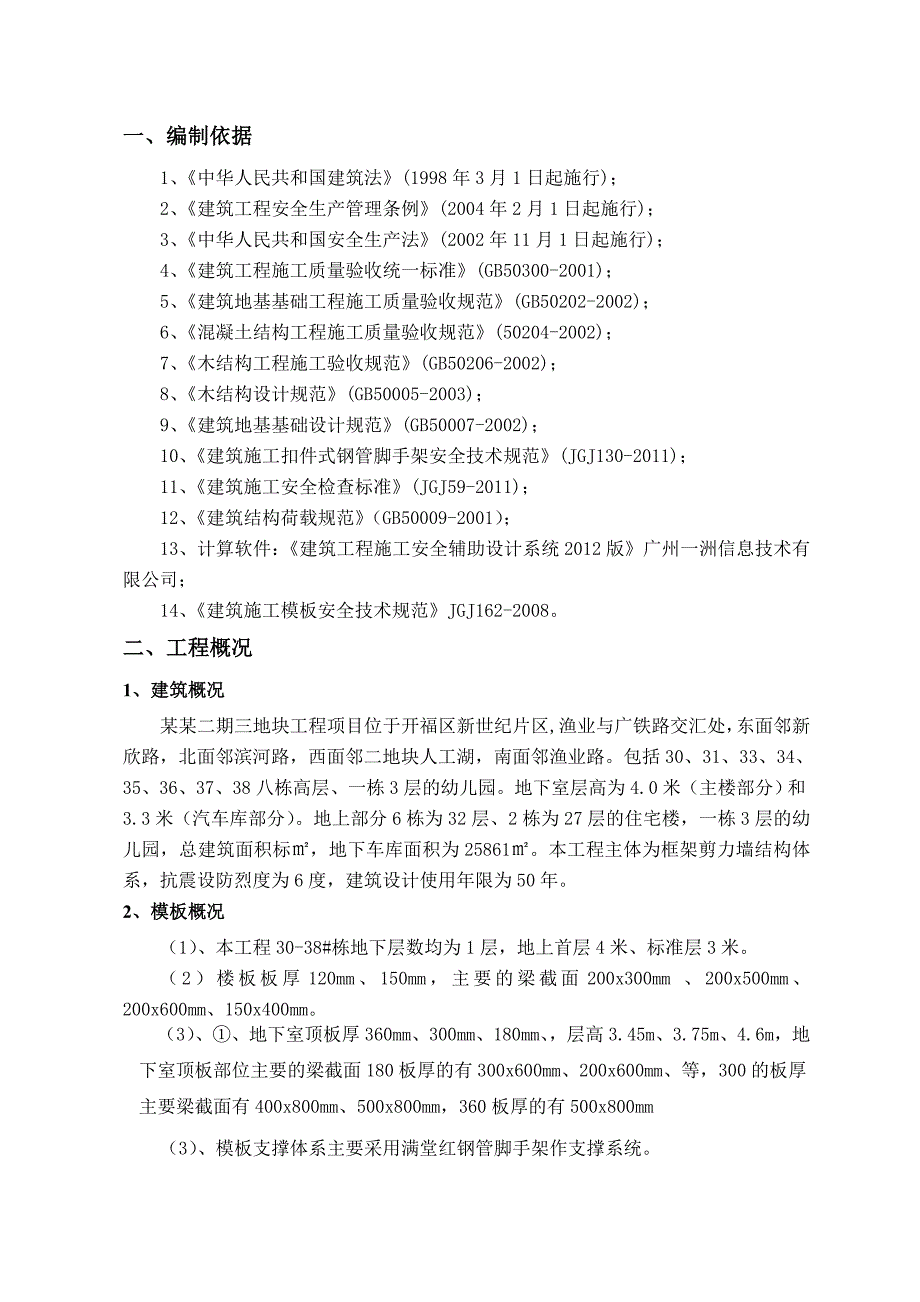

2、125、模板工程的安全管理措施136、预防模板及支架坍塌的安全技术措施14八、模板体系监测要求151、监测项目和要求152、监测报警指标153、监测方法154、处理方法155、静载试验15九、应急救援预案161、应急救援组织162、应急响应163、应急救援装备184、应急救援演练185、应急救援措施18十、计算书 一、编制依据1、中华人民共和国建筑法(1998年3月1日起施行)；2、建筑工程安全生产管理条例(2004年2月1日起施行)；3、中华人民共和国安全生产法(2002年11月1日起施行)；4、建筑工程施工质量验收统一标准(GB50300-2001)；5、建筑地基基础工程施工质量验收规范(
3、GB50202-2002)；6、混凝土结构工程施工质量验收规范(50204-2002)；7、木结构工程施工验收规范(GB50206-2002)；8、木结构设计规范(GB50005-2003)；9、建筑地基基础设计规范(GB50007-2002)；10、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)；11、建筑施工安全检查标准(JGJ59-2011)；12、建筑结构荷载规范（GB50009-2001）；13、计算软件：建筑工程施工安全辅助设计系统2012版广州一洲信息技术有限公司；14、建筑施工模板安全技术规范JGJ162-2008。二、工程概况1、建筑概况某某二期三地块工程项目
4、位于开福区新世纪片区,渔业与广铁路交汇处，东面邻新欣路，北面邻滨河路，西面邻二地块人工湖，南面邻渔业路。包括30、31、33、34、35、36、37、38八栋高层、一栋3层的幼儿园。地下室层高为4.0米（主楼部分）和3.3米（汽车库部分）。地上部分6栋为32层、2栋为27层的住宅楼，一栋3层的幼儿园，总建筑面积标，地下车库面积为25861。本工程主体为框架剪力墙结构体系，抗震设防烈度为6度，建筑设计使用年限为50年。2、模板概况（1）、本工程30-38#栋地下层数均为1层，地上首层4米、标准层3米。 （2）楼板板厚120mm、150mm，主要的梁截面200x300mm 、200x500mm、2
5、00x600mm、150x400mm。（3）、地下室顶板厚360mm、300mm、180mm、，层高3.45m、3.75m、4.6m，地下室顶板部位主要的梁截面180板厚的有300x600mm、200x600mm、等，300的板厚主要梁截面有400x800mm、500x800mm，360板厚的有500x800mm （3）、模板支撑体系主要采用满堂红钢管脚手架作支撑系统。3、支承层概况1、普通模板的地基为地下室底板、顶板或者楼板，所以普通模板的支持系统的基础良好不需另行处理。2、三层楼板混凝土施工时，二层楼板的模板支撑体系将三层的施工荷载传至地下室顶板上，支承系统和顶板受力满足设计要求。3、二层
6、楼板混凝土施工时，首层楼板的模板支撑体系将二层的施工荷载传至地下室底板上，支承系统和顶板受力满足设计要求。三、模板支撑体系设计模板支撑体系主要采用满堂红钢管脚手架作支撑系统。1、模板支撑系统材质梁、楼板模板面板均采用18mm厚夹板，梁、板模板的上楞均采用45mm90mm马尾杉木枋，底托采用45mm90mm马尾杉木枋或483.0mm双钢管；木枋长2000mm；支撑体系采用满堂红脚手架支撑体系。钢材采用Q235，配1219914的高度调节架及可调底座、顶托；支撑体系中的水平纵横拉杆、扫地杆、剪刀撑均选用483.0mm钢管；满堂红脚手架采用48*3.0钢管；梁侧采用12穿梁螺栓，在梁的侧面需要增加的
7、对拉螺杆排数,可按下表设置：梁高设置排数梁高设置排数700h90011100h15003900h110021500h20004备注：梁侧板：竖肋4590mm木枋250mm，对拉螺栓14,横向间距500mm，2、梁、板模板支撑体系设计梁底、梁侧模板均采用18mm厚夹板，梁底设18mm压脚板，侧板设压楞枋。具体支模情况详见“模板支撑体系一览表”及后附的计算书。层高3、3.45、3.75、4.6m高钢管支撑系统部位施工项目支撑体系情况适用的梁截面360厚楼面底模楼模板18mm,第一层龙骨(次楞)采用单枋b=45mm，h=90mm,间距300mm；第二层龙骨(主楞)采用双钢管483.0，A=424mm
8、2；钢管横向间距900mm,钢管纵向间距900mm,立杆步距1.50m。350mm180厚楼面底模楼模板18mm,第一层龙骨(次楞)采用单枋b=45mm，h=90mm,间距300mm；第二层龙骨(主楞)采用单钢管483.0，A=424mm2；钢管横向间距900mm,钢管纵向间距900mm,立杆步距1.50m。500800mm梁、300mm厚楼面底模、侧模厚度18mm；第一层龙骨(次楞)4590mm木枋200mm，第二层龙骨(主楞)双钢管483.0600mm；钢管纵向间距900mm，钢管横向间距600mm；竖肋4590mm木枋200mm，对拉螺栓1排12,横向间距600mm，采用483.0双钢管
9、作为横檩梁，用蝴蝶扣与对拉螺栓联结。300x600mm、400x800mm、500x800mm。150mm板厚底模楼模板18mm,第一层龙骨(次楞)采用单枋b=45mm，h=90mm,间距300mm；第二层龙骨(主楞)采用单钢管483.0，A=424mm2；钢管横向间距1000mm,钢管纵向间距1000mm,立杆步距1.50m。120mm200x600mm，120mm厚楼面底模、侧模厚度18mm；第一层龙骨(次楞)4590mm木枋300mm，第二层龙骨(主楞)4590mm单木枋900mm；钢管纵向间距600mm，钢管横向间距900mm；竖肋4590mm木枋300mm，对拉螺栓1排12,横向间距
10、900mm，采用483.0双钢管作为横檩梁，用蝴蝶扣与对拉螺栓联结。200x500mm、200x600mm备 注适用梁截面的受力计算以施工项目的最大受力为基准。3、满堂红架水平拉杆、剪刀撑设计模板系统立杆在距地面200mm处设一道纵横水平扫地杆，立杆在扫地杆以上每隔1500mm加设一道纵横水平拉杆，立杆在距楼板模板下层支承枋约200mm处设一道纵横水平拉杆。模板系统周边与中间10m支架立杆设置一道纵向剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。当支架立柱高度超过5m时，应在立柱周圈外侧和中间有结构柱的部位，按水平间距69m，竖
11、向间距23m与建筑结构设置一个固结点。4、地基处理或支撑层数说明首层楼面混凝土施工时，首层面楼板的模板支撑体系将楼面的施工荷载传至负一层楼面再传递至地下室底板上，支承系统和底板受力满足设计要求。（底板7天龄期已到70%强度，已满大于支撑系统对底板的受力要求。）二层楼面混凝土施工时，二层面楼板的模板支撑体系将楼面的施工荷载传至首层、负一层楼面上，由负一层、首层梁板支撑二层梁板施工荷载。四、模板体系施工方法1、施工准备工作、编制专项施工方案，由施工企业技术负责人、总监理工程师签字后，方可实施。、支架搭设前，工程技术、安全负责人向施工作业班组、作业人员作出详细说明，对其进行技术和安全作业的书面交底，
12、并由双方签字确认。、对钢管、杆件、构件、配件、加固件按规范要求进行检查、验收，严禁使用不合格的、钢管及构配件。2、放线测量、模板放线时，应先清理好现场。、首先用经纬仪根据施工图测出每条轴线，然后用墨线弹出梁模板的内边线和中心线，以便于模板安装和校正。、用水准仪把建筑物水平标高引到模板安装位置，定好水平控制标高。、用墨线弹出、钢管立杆的位置线，垫板、底座安放位置应准确。3、模板制作、模板按配模图在模板加工场统一加工制作或者配制。、模板制作好后，标记模板位置、型号尺寸和数量，经验收合格刷隔离剂（脱模剂）后，按规定要求分类堆放在施工平面布置图指定的场地内。4、模板支撑体系安装施工顺序满堂红体系：放线
13、垫脚板（或底托）立杆水平拉杆接驳立杆水平拉杆至顶托剪刀斜撑纵向底枋横向面枋梁底模板梁钢筋安装梁侧板安装楼板底模板安装。5、模板支撑体系安装、安装前，先在楼板上弹出钢管立杆的位置线。安装时，按照墨线准确放置垫板、底座，垫板尺寸不应小于1001008毫米。、支架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。、支架安装时每搭完一步架后，应立即检查并调整其水平度与垂直度，以及杆件的步距、纵距和横距。、梁的支架立杆必须设置剪刀撑；楼板模板应在两端立柱及每隔10米支架立杆设置一道纵向剪刀撑，剪刀撑的两头应靠
