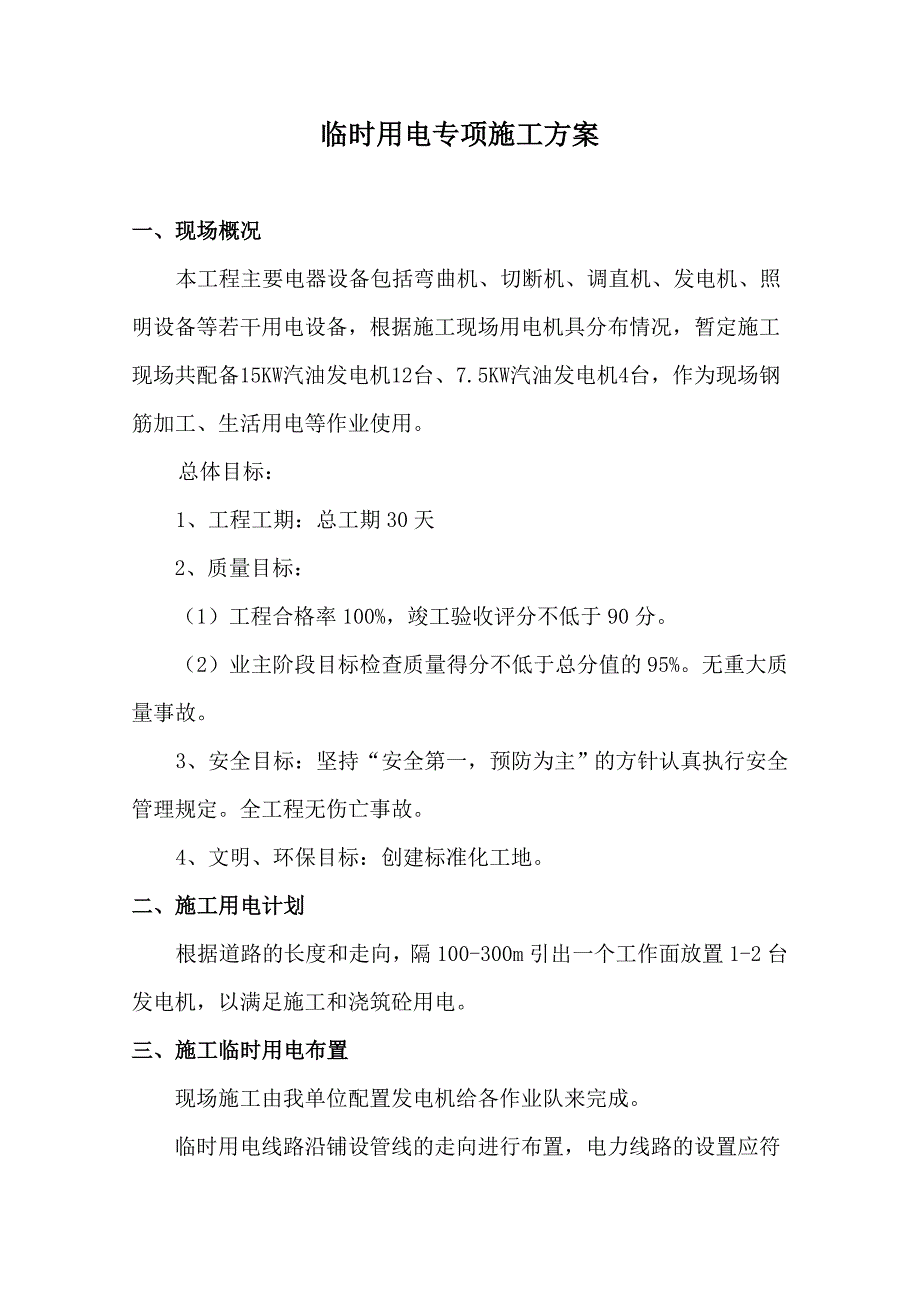

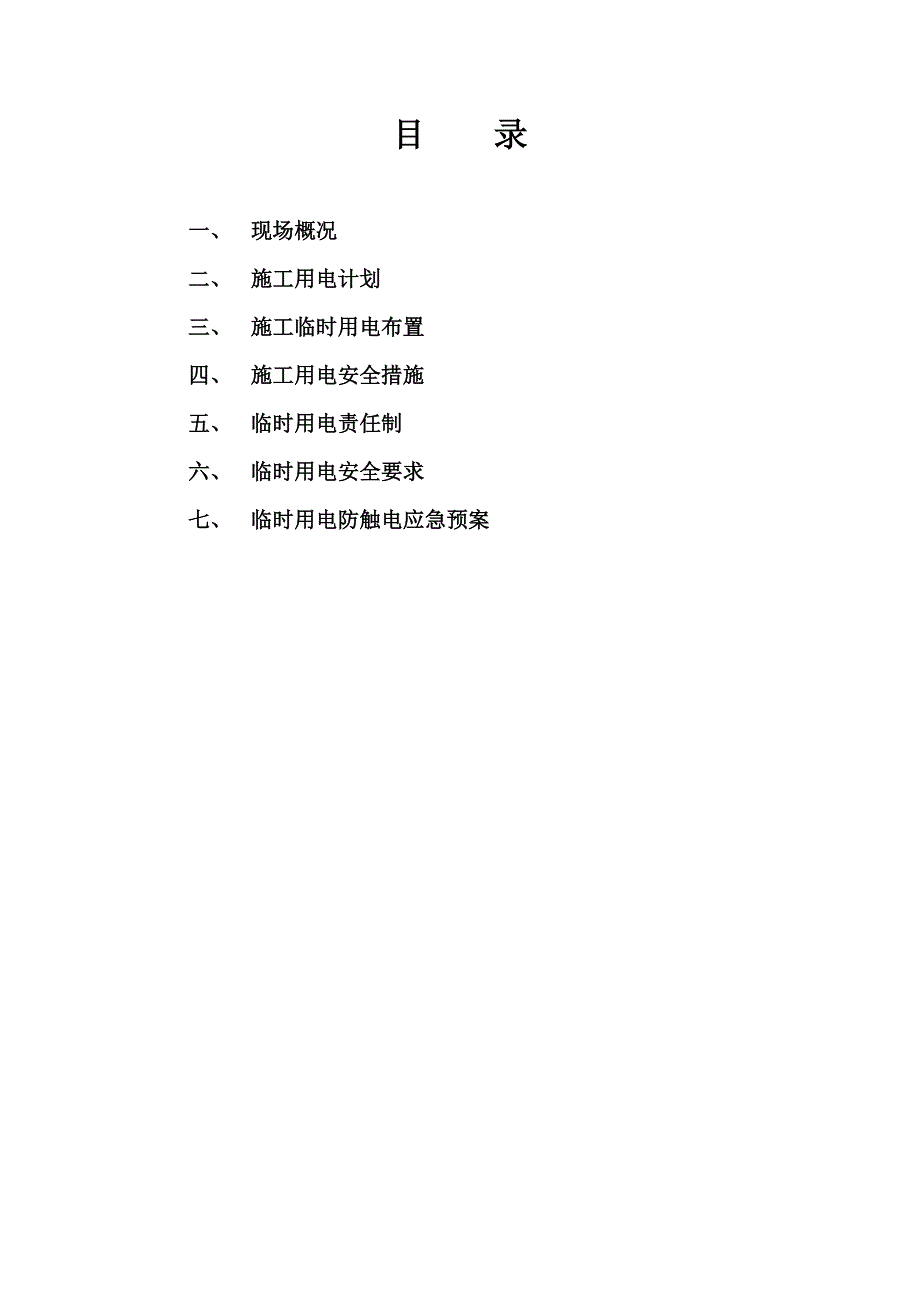

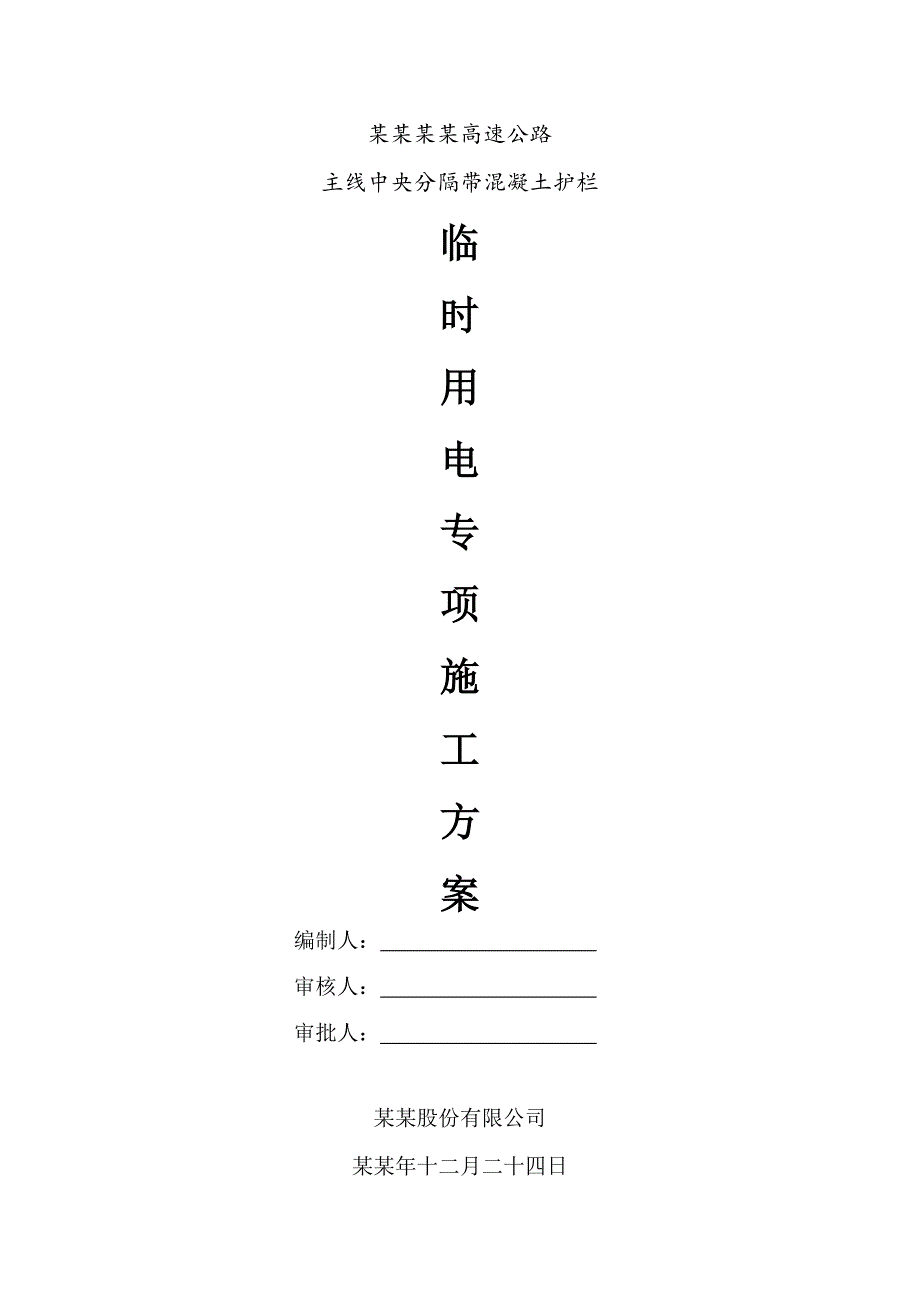

1、某某某某高速公路主线中央分隔带混凝土护栏临时用电专项施工方案 编制人: 审核人: 审批人: 某某股份有限公司某某年十二月二十四日目 录一、 现场概况二、 施工用电计划三、 施工临时用电布置四、 施工用电安全措施五、 临时用电责任制六、 临时用电安全要求七、 临时用电防触电应急预案临时用电专项施工方案一、现场概况本工程主要电器设备包括弯曲机、切断机、调直机、发电机、照明设备等若干用电设备,根据施工现场用电机具分布情况,暂定施工现场共配备15KW汽油发电机12台、7.5KW汽油发电机4台,作为现场钢筋加工、生活用电等作业使用。总体目标:1、工程工期:总工期30天2、质量目标:(1)工程合格率100
2、%,竣工验收评分不低于90分。(2)业主阶段目标检查质量得分不低于总分值的95%。无重大质量事故。3、安全目标:坚持“安全第一,预防为主”的方针认真执行安全管理规定。全工程无伤亡事故。4、文明、环保目标:创建标准化工地。二、施工用电计划根据道路的长度和走向,隔100-300m引出一个工作面放置1-2台发电机,以满足施工和浇筑砼用电。三、施工临时用电布置现场施工由我单位配置发电机给各作业队来完成。临时用电线路沿铺设管线的走向进行布置,电力线路的设置应符合施工现场临时用电安全技术规范JGJ46-2005的有关规定。临时低压电路的铺设及电箱的安装,应充分考虑其容量和安全性。并选择受施工影响较小和相对
3、安全地段采用直埋电缆方式,在穿过道路、门口或上部有重载的地段,用加套管予以保护,对不同阶段施工的分支线路尽可能分期计划,以便临时电缆周转使用,也有利于施工用电安全。电气设备要设置过载自动保护装置。为保证施工连续性,防止断电时间,工地设置备用车载发电机。四、施工用电安全措施 1、安装、维修或拆除临时用电工程必须有电工完成,电工必须持证上岗; 2、用电人员必须做到: (1)应掌握用电安全基本知识和所有设备性能; (2)使用设备前必须按规定穿戴好相应的劳动防护用品,并检查用电装置和保护设施是否完好,严禁设备带病运转; (3)停用的设备必须拉闸断电,锁好开关箱,发现问题及时报告解决; (4)负责保护所
4、有用电设备的负荷线,保护零线和开关箱,完好无损; (5)搬迁或移动用电设备必须切断电源,在一般情况下不许带电作业,带电作业要设监护人; (6)按规定定期对用电线路进行检查,发现问题及时处理,并做好检查和维修记录; (7)应懂得触电急救常识和电器灭火常识; 3、施工现场所有用电设备,除作接零外,必须在设备负荷线的首端处设置漏电保护器。水泵在接通电源前,水中的一切工作人员必须返回地面,接通电源后严禁一切工作人员下水作业,在确实已经断开电源后方可下水作业。严禁边抽水边作业。若地下水过大时,不能达到上述要求者,必须另行制订切实可行的安全措施才能作业; 4、架空线必须架设在专用电杆上,严禁捆设在树木及脚
5、手架上,但必须采用绝缘铜线或铝线; 5、每台用电设备应有各自专用开关箱,必须实行“一机一闸一保”制,严禁一闸多用; 6、照明灯具、金属外壳必须作保护接零式或接地,单相回路的照明开关箱(板)内必须装设漏电保护器; 7、电源电缆长的移动式用电设备,必须设专人执行,调整电缆(操作者必须穿绝缘鞋,戴绝缘手套),严禁电缆浸水;8、分配电箱与开关箱的距离不超过30米,开关箱与其控制的固定式用电设备的水平距离不宜超过30米;9、夜间照明,电工跟班作业,漏电保护器灵活有效与用电荷载相匹配;10、使用手持电动工具(振动棒、振动器等)要戴绝缘手套,穿绝缘鞋;11、漏电保护器负荷侧(包括相线和工作零线)线路必须独立
6、,不得与接地装置相连接,不得与其他回路连接;12、运行中的漏电开关发生跳闸必须查明原因,才能重新合闸送电,发现漏电开关损坏或失灵必须立即更换;13、配电箱的引入电源线,禁止用插销连接,箱内电器要固定牢靠,配电箱内排列整齐,绝缘良好,接头规范,箱内不得有杂物,不得挂接其他临时用电设备。14、动力电配电箱和照明配电箱应分别设置,如合配一箱,应分设并作标志;15、配电箱及内部盘面,采用铁板和优质绝缘材料制作,严禁用木配电箱及木盘面;16、手持电动工具外壳,手负荷线、插头、开关等必须完好无损,使用前做空载检查,运行正常后方可使用,并经常检查;17、送电顺序:总配电箱分配电箱开关箱;18、停电顺序:开关
7、箱分配电箱总配电箱;19、配电箱管理采用归口责任管理,按使用者划分责任,其它必须懂电的基本知识,出现故障,必须通知电工负责,其它人员不得安装维修。五、临时用电责任制实行临时用电责任制,成立安全生产、文明施工质量管理小组。1、项目经理(1)安全施工现场安全的第一责任人,监督安全员做好逐层交底工作;(2)督促安全员排除安全事故隐患,按时召开安全会议,开展群众性的安全活动。2、安全员(1)对工程的安全用电进行监督检查;(2)协助有关人员做好安全用电技术交底及三级验收制度的执行,每天巡视安全情况,发现问题及时整改;(3)定期和不定期组织有关人员进行安全检查,按时召开安全会议;(4)做好安全用电的资料、
8、记录、收集和归档工作。六、临时用电安全要求1、建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:(1)采用三级配电系统(2)采用TN-S接零保护系统(3)采用二级漏电保护系统、临时用电组织设计及变更时,必须履行“编制、审核、批准”程序,有电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施;3、临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可投入使用;4、电缆线路(1)电缆线路应采用埋地或架空敷设,严禁沿地面明设,埋地深度应不小于0.6m,并应避免机械损伤和介质腐蚀;(2)电缆穿越建筑物、
9、构造物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处,必须加设防护套管;(3)电缆接头应牢固可靠,并做绝缘包扎,保持绝缘强度不得承受拉力;5、配电箱及开关箱(1)配电箱、开关箱应布置在干燥、通风及常温场所,安装应端装、牢固,必须有防雨、防尘措施;30mA.S箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动用时间的乘积不应大于30mA.S;(3)开关箱中漏电保护器的额定漏电动作电流应小于30M,额定漏电动间应小于0.1s,作时使用于潮湿或腐蚀介质场所的漏电保护器应采用防溅性产品,其额定漏电动作电流应小于15MA,额定
10、漏电动作时间应小于0.1s。 (4)每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及3台以上用电设备(含插座)。 (5)配电箱应装设电源隔离开关及短路、过载、漏电保护电器,电源隔离开关分断时应有明显可见分断点。 (6)配电箱或配电线路集电维修或定期检修时,应挂接地线,并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。(7)配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。(8)配电箱、开关箱内的电器应可靠完好,不得使用破损、不合格的电器。6、电气、设备的安全使用(1)电气作业人员必须经过专业安全技术培训,考试合格后持证上岗。非电工严禁进行电气作业。(2)
11、机电设备的机座必须稳固,转运的危险部位,应设可靠的安全防护装置。(3)设备运行前必须检查机械、仪表、工具等,确认完好方可使用。(4)机电设备停电、停工时必须拉闸关机,按要求上锁。(5)机电设备应做到定人操作,定人、定机、定期保养、检查。(6)机电设备不准带病、超负荷运转,不准在运转时维修保养。7、工程竣工后,临时用电设备设施应及时按顺序切断电源后拆除,不得留有隐患。七、临时用电防触电应急预案为进一步贯彻“安全第一、预防为主”的方针,防止触电事故的发生,尽最大努力把触电受伤者从死亡线上抢救出来,把事故的人员伤亡减少到最小程度,项目部特制定预防触电事故的应急预案如下:1、责任分工(1)组长负责项目
12、部安全用电的整体工作,筹划、布置、安排安全工作。(2)副组长负责项目部临时用电的安全工作,并对临电操作人员进行安全知识教育,进行日常安全用电的管理工作。(3)各组员分别对所管辖的施工地段的用电安全进行管理和督查。2、防触电伤害的基本要求根据安全用电“装得安全,拆得彻底,用得正确,修得及时”的基本要求,为防止发生触电事故,在日常施工(生产)用电中要严格执行有关用电的安全要求。 用电应制定独立的施工组织设计,并经企业技术负责人审批,盖有企业的法人公章。必须按施工组织设计进行敷设,竣工后输验收手续。 一切线路敷设必须按技术规程进行,按规范保持安全距离,距离不足时,应采取有效措施进行隔离防护。 非电工
13、严禁接拆电气线路、插头、插座、电气设备、电灯等。 根据不同的环境,正确选用相应额定值的安全电压作为供电电压。安全电压必须由双绕组变压器降压获得。 带电体之间、带电体与地面之间、带电体与其它设施之间、工作人员与带电体之间必须保持足够的安全距离,距离不足时,应采取有效的措施进行隔离防护。 在有触电危险的处所或容易产生误判断、误操作的地方,以及存在不安全因素的现场,设置醒目的文字或图形标志,提醒人们识别、警惕危险因素。 采取适当的绝缘防护措施将带电导体封护或隔离起来,使电气设备及线路能正常工作,防止人身触电。 采用适当的保护接地措施,将电气装置中平时不带电,但可能因绝缘损坏而带上危险的对地电压的外露
14、导电部分(设备的金属外壳或金属结构)与大地作电气连接,减轻触电的危险。 施工现场供电必须采用TNS或TT的三相五线的保护接零系统,把工作零线和保护零线区分开,通过保护接零作为防止间接触电的安全技术措施,同一工地不能同时存在TNS或TT两个供电系统。注意事项有: a)在同一台变压器供电的系统中,不得将一部分设备做保护接零,而将另一部设备做保护接地。 b)采用保护接零的系统,总电房配电柜两侧做重复接地,配电箱(二级)及开关箱(三级)均应做重复接地。其工作接地装置必须可靠,接地电阻值4。 c)所有振动设备的重复接地必须有两个接地点。 d)保护接零必须有灵敏可靠的短路保护装置配合。 e)电动设备和机具衽一机、一闸、一漏电、一箱保护,严禁一闸多机,闸刀开关选用合格的熔丝,严禁用铜丝或铁丝代替保险熔丝。按规定选用合格的漏电保护装置并定期进行检查。 f)电源线必须通过漏电开关,开关箱漏电开关控制电源线长度30m。 3、发生触电事故的应急措施 触电急救的要点是动作迅速,救护得法,切不可惊慌失措,束手无策。要贯彻“迅速、就地、正确、坚持”的触电急救八字方针。发现有人触电,首先要尽快使触电者脱离电源,然后根据触电者的具体症状进行对症施救。 脱离电源的基本方法有: a)将出事附近电源开关闸刀拉掉、或将电源插头拔掉,以切断电源。 b)用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身
