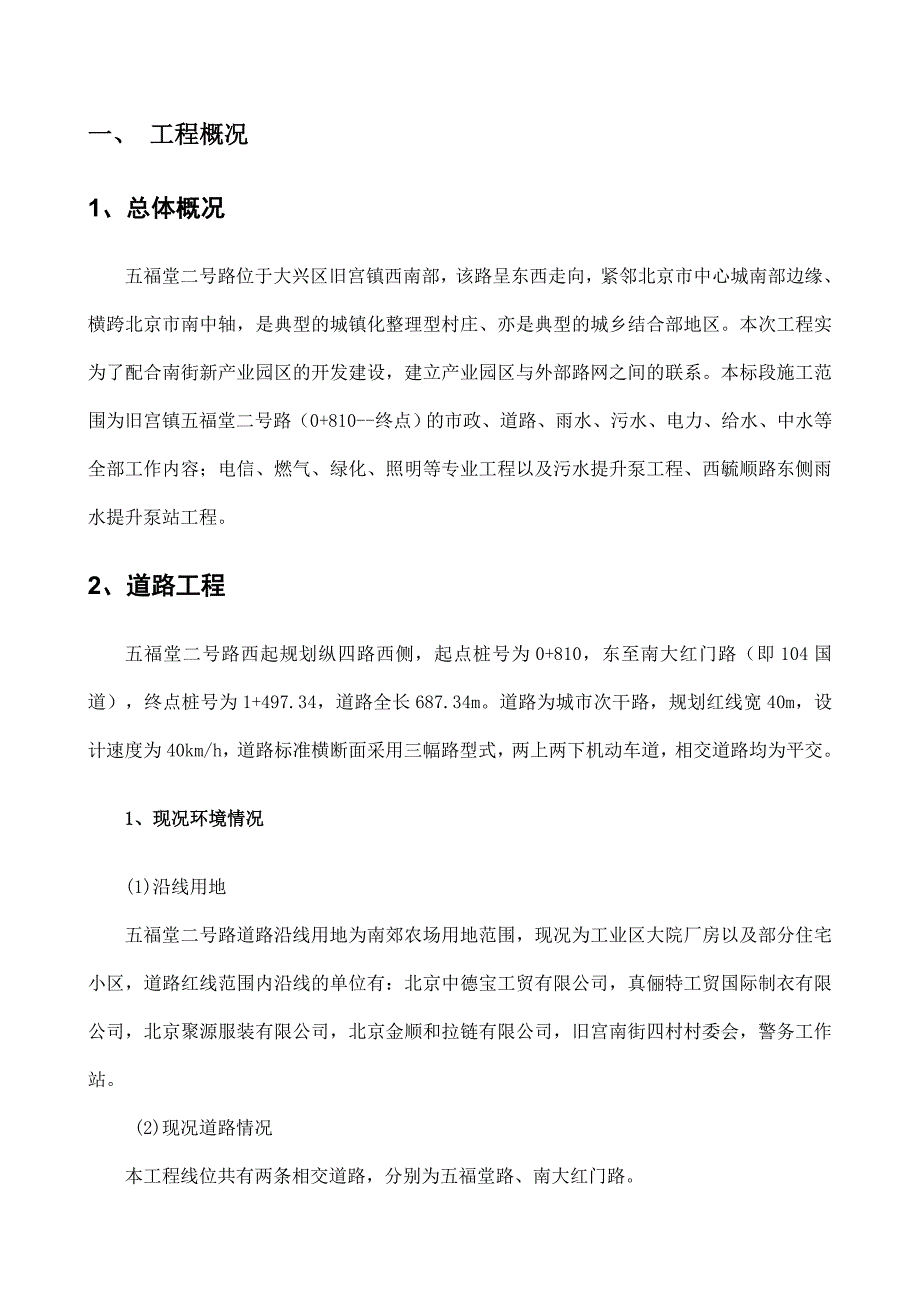

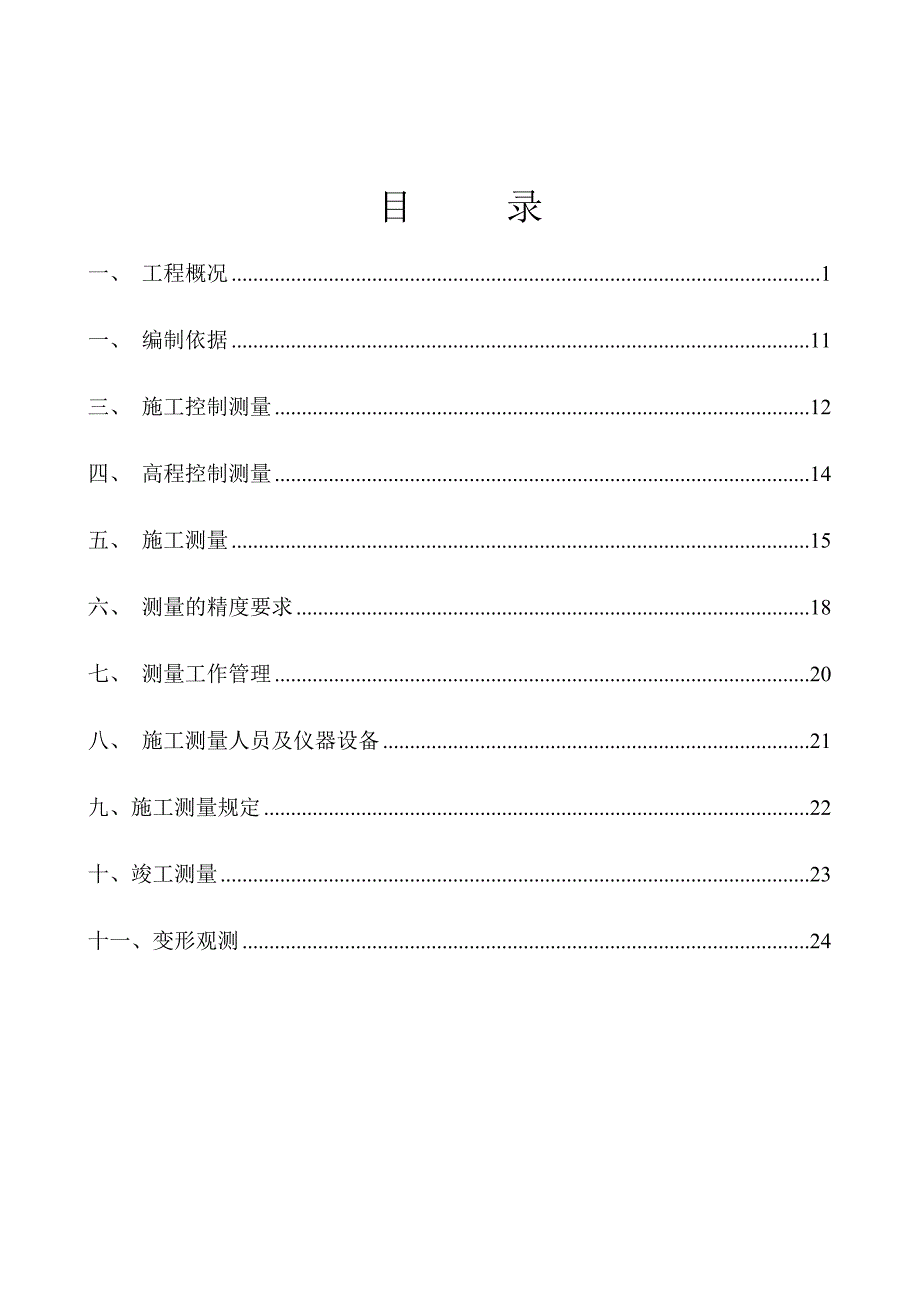

1、目 录一、 工程概况1一、 编制依据11三、 施工控制测量12四、 高程控制测量14五、 施工测量15六、 测量的精度要求18七、 测量工作管理20八、 施工测量人员及仪器设备21九、施工测量规定22十、竣工测量23十一、变形观测24 一、 工程概况1、总体概况五福堂二号路位于大兴区旧宫镇西南部，该路呈东西走向，紧邻北京市中心城南部边缘、横跨北京市南中轴，是典型的城镇化整理型村庄、亦是典型的城乡结合部地区。本次工程实为了配合南街新产业园区的开发建设，建立产业园区与外部路网之间的联系。本标段施工范围为旧宫镇五福堂二号路（0+810-终点）的市政、道路、雨水、污水、电力、给水、中水等全部工作内容；
2、电信、燃气、绿化、照明等专业工程以及污水提升泵工程、西毓顺路东侧雨水提升泵站工程。2、道路工程五福堂二号路西起规划纵四路西侧，起点桩号为0+810，东至南大红门路（即104国道），终点桩号为1+497.34，道路全长687.34m。道路为城市次干路，规划红线宽40m，设计速度为40km/h，道路标准横断面采用三幅路型式，两上两下机动车道，相交道路均为平交。1、现况环境情况(1)沿线用地五福堂二号路道路沿线用地为南郊农场用地范围，现况为工业区大院厂房以及部分住宅小区，道路红线范围内沿线的单位有：北京中德宝工贸有限公司，真俪特工贸国际制衣有限公司，北京聚源服装有限公司，北京金顺和拉链有限公司，旧宫

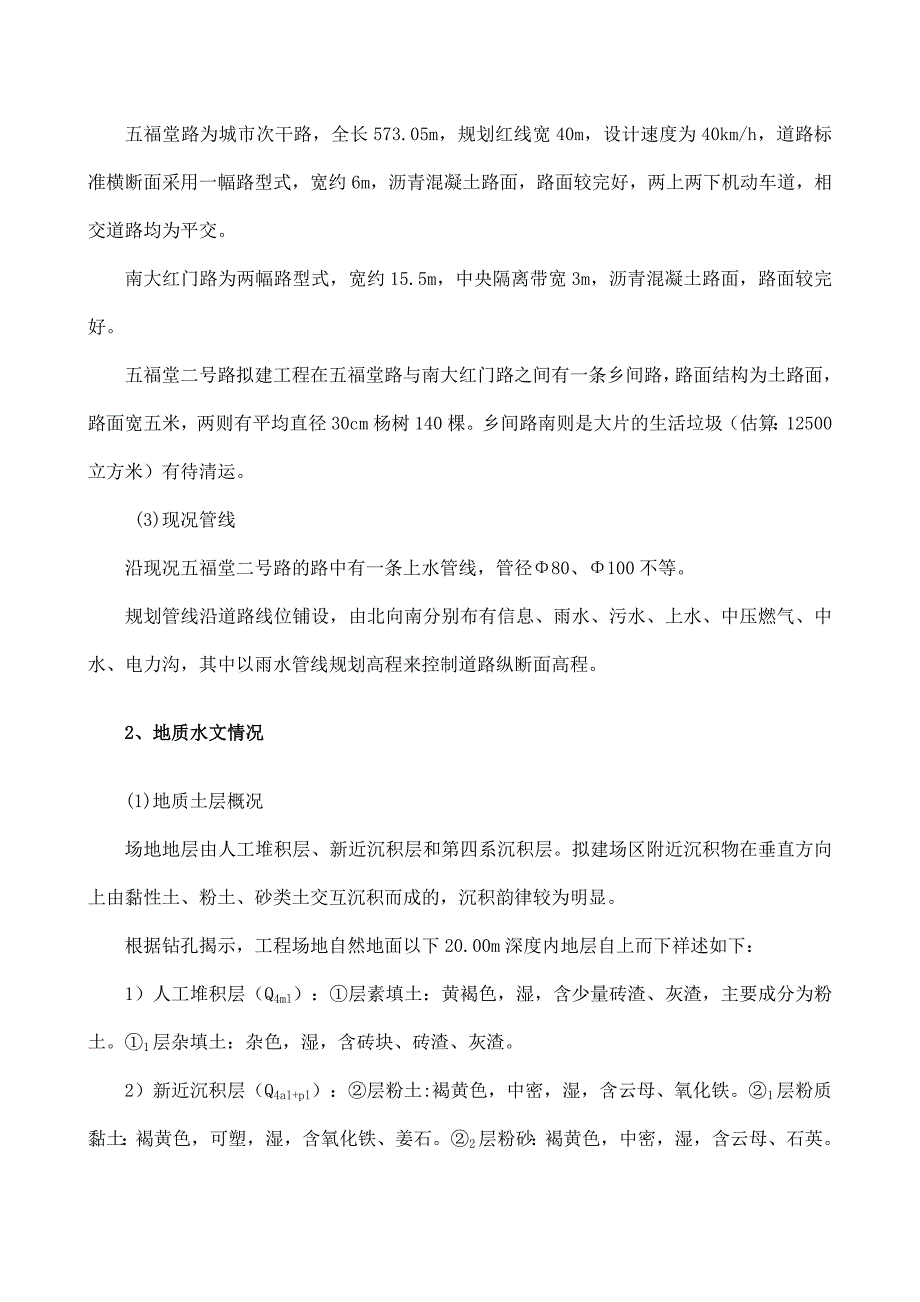

3、南街四村村委会，警务工作站。 (2)现况道路情况本工程线位共有两条相交道路，分别为五福堂路、南大红门路。五福堂路为城市次干路，全长573.05m，规划红线宽40m，设计速度为40km/h，道路标准横断面采用一幅路型式，宽约6m，沥青混凝土路面，路面较完好，两上两下机动车道，相交道路均为平交。南大红门路为两幅路型式，宽约15.5m，中央隔离带宽3m，沥青混凝土路面，路面较完好。 五福堂二号路拟建工程在五福堂路与南大红门路之间有一条乡间路，路面结构为土路面，路面宽五米，两则有平均直径30cm杨树140棵。乡间路南则是大片的生活垃圾（估算：12500立方米）有待清运。 (3)现况管线沿现况五福堂二号
4、路的路中有一条上水管线，管径80、100不等。规划管线沿道路线位铺设，由北向南分别布有信息、雨水、污水、上水、中压燃气、中水、电力沟，其中以雨水管线规划高程来控制道路纵断面高程。2、地质水文情况(1)地质土层概况场地地层由人工堆积层、新近沉积层和第四系沉积层。拟建场区附近沉积物在垂直方向上由黏性土、粉土、砂类土交互沉积而成的，沉积韵律较为明显。根据钻孔揭示，工程场地自然地面以下20.00m深度内地层自上而下祥述如下：1）人工堆积层（Q4ml）：层素填土：黄褐色，湿，含少量砖渣、灰渣，主要成分为粉土。1层杂填土：杂色，湿，含砖块、砖渣、灰渣。2）新近沉积层（Q4al+pl）：层粉土:褐黄色，中密
5、，湿，含云母、氧化铁。1层粉质黏土：褐黄色，可塑，湿，含氧化铁、姜石。2层粉砂：褐黄色，中密，湿，含云母、石英。3）第四纪冲洪积层（Q4al+pi）:层粉质黏土：褐黄色，可塑，湿，含氧化铁。层粉质黏土：褐黄色，可塑，湿，含氧化铁。1层粉土：褐黄色，中密，湿很湿，含云母、氧化铁。层细中砂：褐黄色，湿饱和，中密，含云母、石英。1层粉土：褐黄色，中密，湿很湿，含云母、氧化铁。(2)地下水概况本路段场地地形比较平坦，无地表水，地下水类型为潜水，地下水埋深为7.00m7.30m(地下水位的标高为29.41m30.19m)。根据相关勘察资料和被拟建场区区域资料，该地区近35年最高水位标高为31.00m。经
6、综合分析，建议抗浮设防水位标高可按31.00m考虑，本拟建场区最高水位埋深（1959年）接近自然地表。3、道路平面线位本路段设计起点0+810；设计终点为1+479.47，与现况南大红门路路边接顺，道路设计全长687.34m。道路起点与现况西三路形成灯控丁字路口；道路终点与现况南大红门路形成灯控丁字路口，需将南大红门路口处的隔离带铲除约124m，并重新施划南大红门路路口标线，增加南大红门路上的机非分隔护栏、信号灯、路口车道指示标志牌及指路标志牌等。4、道路纵断面道路设计最大纵坡为0.63%，最小纵坡均为0.30%；最小坡长110m；凸形竖曲线最小半径8000m，凹曲线最小半径8000m，竖曲线
7、最小长度为59.96m。5、道路横断面本路段采用的标准横断面分为两段设置。规划纵四路五福堂路段：三幅路型式，红线宽40m，主路宽16m，两侧辅路各宽7m，在主路与辅路之间设置宽为2m的主辅分隔带，辅路外侧为3m宽的人行道。五福堂路南大红门路段：三幅路型式，红线宽40m，机动车道宽16m，两侧非机动车道各宽3.5m，在机动车道与非机动车道之间设置宽为2.5m的机非隔离带，非机动车道外侧为4m人行道及2m绿化带。机动车道路拱横坡为两面坡，路拱曲线为直线接抛物线型，横坡度为1.5%，坡向道路外侧。非机动车道为直线型单面坡，横坡度为1.5%，坡向道路外侧。人行道横坡为直线型单面坡，坡度为1%，坡向道路
8、内侧。6、路面结构本路段结构设计年限15年，处理路基顶面回弹模量E0值不低于30Mpa。（1） 路面结构一（总厚为57cm，适用于主路路面结构）细粒式沥青砼AC-13C 4cm粘层油 一道中粒式沥青砼AC-20C 7cm 下封层 1cm 透层油 一道 石灰粉煤灰稳定碎石 315=45cm （2） 路面结构二（总厚为47cm，适用于辅路路面结构）细粒式沥青砼AC-1C 4cm粘层油 一道中粒式沥青砼AC-20C 6cm下封层 1cm透层油 一道石灰粉煤灰稳定碎石 218=36cm（3） 路面结构三（总厚为45cm，适用于非机动车道路面结构）细粒式沥青砼AC-13C 3cm粘层油 一道细粒式沥青砼
9、AC-16C 5cm下封层 1cm透油层 一道石灰粉煤灰稳定碎石 218=36cm（4） 路面结构四（总厚为38cm，适用于人行道路面结构）透水型步道方砖 6cm粗砂垫层 2cm级配碎石 30cm 7、无障碍设施在人行横道上设置盲道，盲道宽50cm，距人行道外侧平缘石50cm。路口及自助式人行过街均设置为无障碍坡道。3、给水工程给水工程以管线综合施工图为准。（1） 各种井室均考虑为钢筋混凝土井室。（2） 管道弯头及三通处设钢筋混凝土包封，井室两侧管道设素混凝土包封。（3） 管顶50cm以下考虑用中粗砂回填。（4）球墨铸铁管材考虑为成品已做防腐。4、排水工程道路用地两侧现况主要为南郊农场用地范围
10、，现况为工业区大院厂房以及部分住宅小区，现况敷设有雨污合流管线。1、雨水管线雨水管线（D=500WxH=2200x1000mm）沿五福堂二号路自道路桩号0+810由西向东接入拟建五福堂路雨水方沟，下游最终排入凉凤支渠；自五福堂路由西向东接入现况南大红门路雨水管线，下游最终排入凉凤支渠。2、污水管线污水管线（D=400800mm）沿五福堂二号路自道路桩号0+810由西向东接入拟建南大红门路污水干线，下游最终排入拟建瀛海污水处理厂，近期设置污水临时泵站将污水抽升至五福堂路北段现况污水管线排放。3、管线位置本工程雨水管线为单线布置，位置位于规划永中，污水管线为单线布置，位置位于规划永中以北4m。4、
11、管材与基础本工程雨水管采用钢筋混凝土承插口管（级），橡胶圈接口，150砂石垫层基础；污水管采用钢筋混凝土承插口管（级），橡胶圈接近欧，150砂石垫层基础及120混凝土基础。5、雨水口支管雨水口支管采用混凝土承插口管（级）、混凝土基础及满包加固。6、检查井及雨水口井筒采用M10水泥砂浆MU10混凝土井壁墙体模块砌筑，灌孔混凝土为C25，井筒亦可采用M10水泥砂浆砌筑MU15以上非粘土烧结实心砖，内外1:2防水砂浆抹面20厚。踏步采用球墨铸铁小踏步。5、再生水工程本工程的再生水管线西起规划纵四路西侧，起点位于道路桩号0+810；东至南大红门路，终点位于道路桩号1+479.47，与南大红门路现况DN
12、400mm再生水支管相接。1、管线位置再生水管线位于道理规划永中以南15m处。2、干线管径再生水干线管径为DN400mm。 3、管道高程再生水管道管顶覆土一般控制在1.5m左右，最小覆土1.5m，最大覆土4.0m。4、管材及接口再生水管道采用球墨铸铁管及管件，T型胶圈接口。球墨铸铁管管材级别为K9级，管径为DN400、DN300、DN200、DN150、DN100，管道产品壁厚分别为8.1mm、7.2mm、 6.3、6.0及6.0mm。5、管道附件布置沿再生水管道设置闸阀、高速双孔排气阀。6、管道防腐球墨铸铁管内衬水泥砂浆防腐层，管道外壁按常规防腐。7、管道基础管道下方铺设中粗砂垫层作为管道基
13、础。8、管道支墩管道端头、折点及三通处设置支墩。9、管道试压标准再生水管道试压标准为1.0MPa，试压时管道端头采取加固措施以保证安全。6、电力管线工程本工程位于五福堂二号路上，设计起点位于道路桩号0+810，由西向东延伸新建电力隧道，终点与五福堂电力隧道相接，线路位于五福堂二号路永中南侧18.5m处。本工程新建2.0m2.1m明开电缆隧道266.7米；隧道直线三层井1座、隧道三通三层井1座、通风口1座；现浇混凝土强度等级为C30，埋管包封用钢筋混凝土强度等级C20豆石混凝土，埋管垫层混凝土强度等级C15。 横断面：电力隧道为2.0m2.1m，净宽2.0m，净高2.1m。覆土小于4米为250m
14、m，覆土大于4米为300mm。电力埋管12150+2100加筋玻璃钢管双层排列，高为0.62m，宽为1.62m。纵断面：隧道坡度最小不于0.5%，最大坡度不宜大于35%。电力隧道与大部分管线垂直交叉，高程按规划管线控制高程设计，电力隧道埋深在3.511米之间。电力管线埋管深度范围在0.82.0m之间。 二、 编制依据2.1 测量方案编制依据1、五福堂二号路（西三路南大红门路）道路工程设计文件。2、五福堂二号路（西三路南大红门路）排水工程设计文件。3、五福堂二号路（西三路南大红门路）再生水工程设计文件4、五福堂二号路（西三路南大红门路）电力隧道工程设计文件5、五福堂二号路（西三路南大红门路）给水工程设计文件6、工程测量规范GB50026-2007三、 施工控制测量3.1 测量控制范围1、五福堂二号路（西三路南大红门路）道路工程2、五福堂二号路（西三路南大红门路）排水工程3、五福堂二号路（西三路南大红门路）再生水工程4、五福堂二号路（西三路南大红门路）电力隧道工程5、五福堂二号路（西三路南大红门路）给水工程3.2 测量控制要求根据甲方所交
