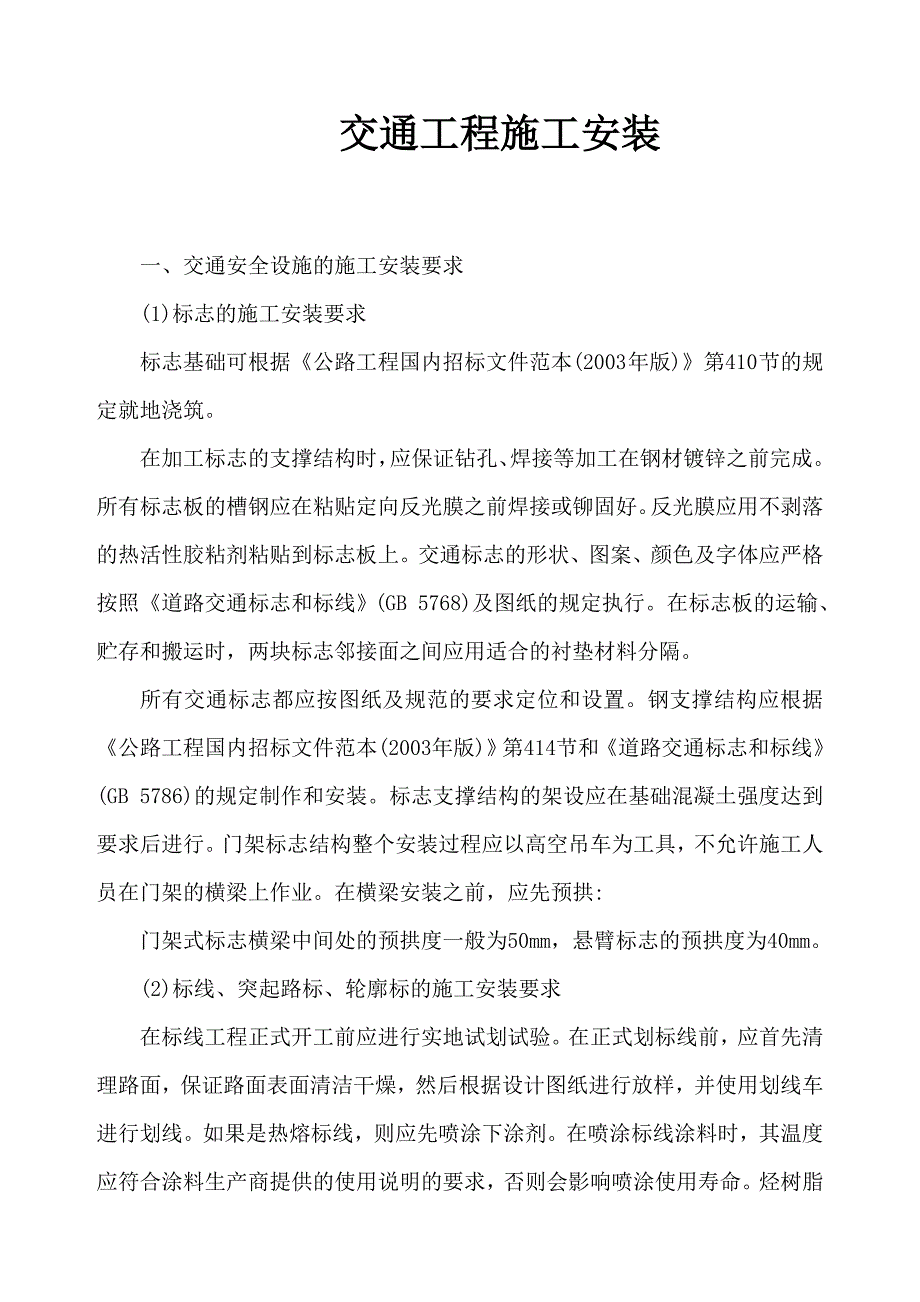

1、交通工程施工安装一、交通安全设施的施工安装要求(1)标志的施工安装要求标志基础可根据公路工程国内招标文件范本(2003 年版)第410 节的规定就地浇筑。在加工标志的支撑结构时，应保证钻孔、焊接等加工在钢材镀锌之前完成。所有标志板的槽钢应在粘贴定向反光膜之前焊接或铆固好。反光膜应用不剥落的热活性胶粘剂粘贴到标志板上。交通标志的形状、图案、颜色及字体应严格按照道路交通标志和标线(GB 5768)及图纸的规定执行。在标志板的运输、贮存和搬运时，两块标志邻接面之间应用适合的衬垫材料分隔。所有交通标志都应按图纸及规范的要求定位和设置。钢支撑结构应根据公路工程国内招标文件范本(2003 年版)第414
2、节和道路交通标志和标线(GB 5786)的规定制作和安装。标志支撑结构的架设应在基础混凝土强度达到要求后进行。门架标志结构整个安装过程应以高空吊车为工具，不允许施工人员在门架的横梁上作业。在横梁安装之前，应先预拱:门架式标志横梁中间处的预拱度一般为50mm，悬臂标志的预拱度为40mm。(2)标线、突起路标、轮廓标的施工安装要求在标线工程正式开工前应进行实地试划试验。在正式划标线前，应首先清理路面，保证路面表面清洁干燥，然后根据设计图纸进行放样，并使用划线车进行划线。如果是热熔标线，则应先喷涂下涂剂。在喷涂标线涂料时，其温度应符合涂料生产商提供的使用说明的要求，否则会影响喷涂使用寿命。烃树脂类材

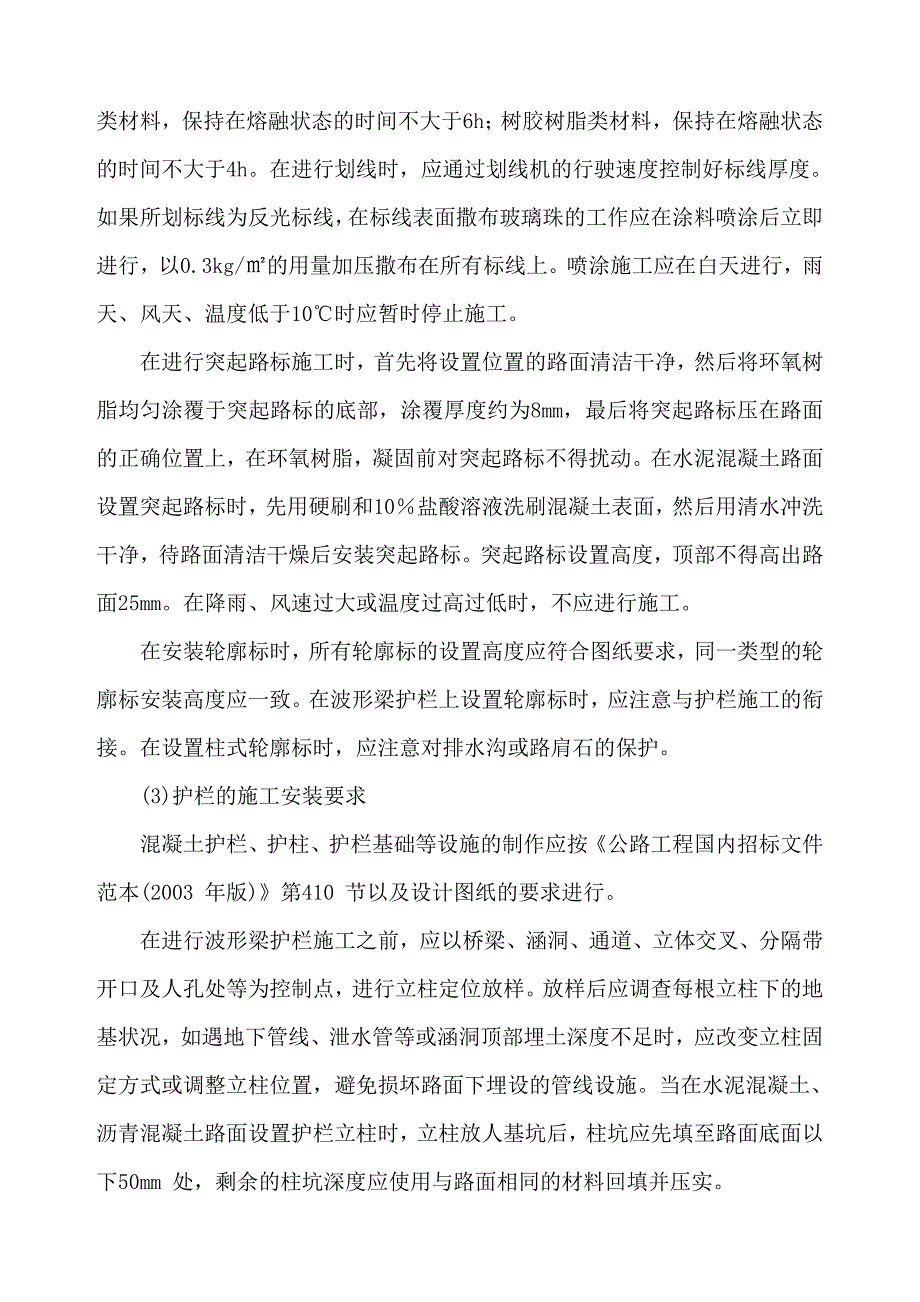

3、料，保持在熔融状态的时间不大于6h；树胶树脂类材料，保持在熔融状态的时间不大于4h。在进行划线时，应通过划线机的行驶速度控制好标线厚度。如果所划标线为反光标线，在标线表面撒布玻璃珠的工作应在涂料喷涂后立即进行，以0.3kg/的用量加压撒布在所有标线上。喷涂施工应在白天进行，雨天、风天、温度低于10时应暂时停止施工。在进行突起路标施工时，首先将设置位置的路面清洁干净，然后将环氧树脂均匀涂覆于突起路标的底部，涂覆厚度约为8mm，最后将突起路标压在路面的正确位置上，在环氧树脂，凝固前对突起路标不得扰动。在水泥混凝土路面设置突起路标时，先用硬刷和10盐酸溶液洗刷混凝土表面，然后用清水冲洗干净，待路面清
4、洁干燥后安装突起路标。突起路标设置高度，顶部不得高出路面25mm。在降雨、风速过大或温度过高过低时，不应进行施工。在安装轮廓标时，所有轮廓标的设置高度应符合图纸要求，同一类型的轮廓标安装高度应一致。在波形梁护栏上设置轮廓标时，应注意与护栏施工的衔接。在设置柱式轮廓标时，应注意对排水沟或路肩石的保护。(3)护栏的施工安装要求混凝土护栏、护柱、护栏基础等设施的制作应按公路工程国内招标文件范本(2003 年版)第410 节以及设计图纸的要求进行。在进行波形梁护栏施工之前，应以桥梁、涵洞、通道、立体交叉、分隔带开口及人孔处等为控制点，进行立柱定位放样。放样后应调查每根立柱下的地基状况，如遇地下管线、泄

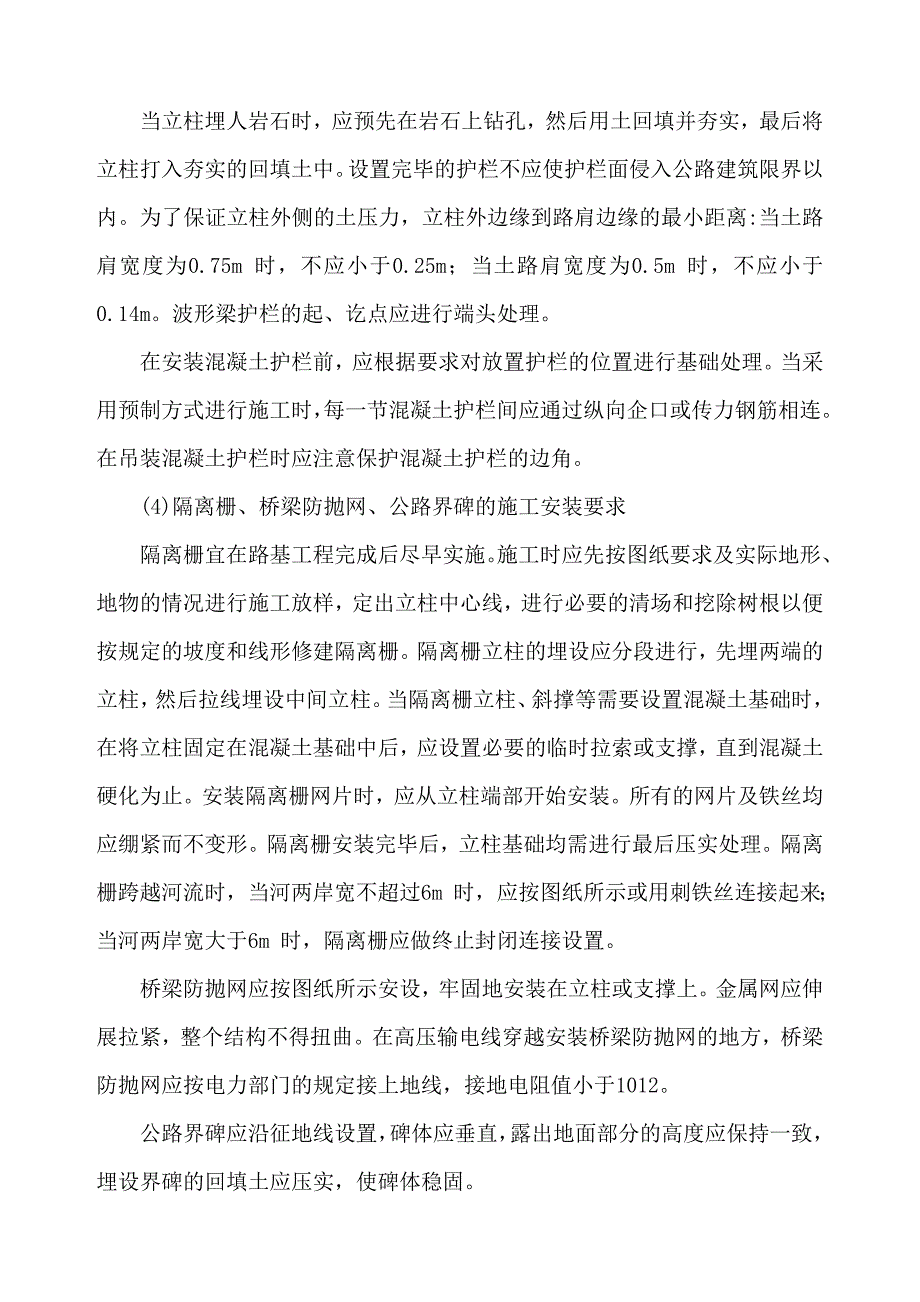

5、水管等或涵洞顶部埋土深度不足时，应改变立柱固定方式或调整立柱位置，避免损坏路面下埋设的管线设施。当在水泥混凝土、沥青混凝土路面设置护栏立柱时，立柱放人基坑后，柱坑应先填至路面底面以下50mm 处，剩余的柱坑深度应使用与路面相同的材料回填并压实。当立柱埋人岩石时，应预先在岩石上钻孔，然后用土回填并夯实，最后将立柱打入夯实的回填土中。设置完毕的护栏不应使护栏面侵入公路建筑限界以内。为了保证立柱外侧的土压力，立柱外边缘到路肩边缘的最小距离:当土路肩宽度为0.75m 时，不应小于0.25m；当土路肩宽度为0.5m 时，不应小于0.14m。波形梁护栏的起、讫点应进行端头处理。在安装混凝土护栏前，应根据要
6、求对放置护栏的位置进行基础处理。当采用预制方式进行施工时，每一节混凝土护栏间应通过纵向企口或传力钢筋相连。在吊装混凝土护栏时应注意保护混凝土护栏的边角。(4)隔离栅、桥梁防抛网、公路界碑的施工安装要求隔离栅宜在路基工程完成后尽早实施。施工时应先按图纸要求及实际地形、地物的情况进行施工放样，定出立柱中心线，进行必要的清场和挖除树根以便按规定的坡度和线形修建隔离栅。隔离栅立柱的埋设应分段进行，先埋两端的立柱，然后拉线埋设中间立柱。当隔离栅立柱、斜撑等需要设置混凝土基础时，在将立柱固定在混凝土基础中后，应设置必要的临时拉索或支撑，直到混凝土硬化为止。安装隔离栅网片时，应从立柱端部开始安装。所有的网片
7、及铁丝均应绷紧而不变形。隔离栅安装完毕后，立柱基础均需进行最后压实处理。隔离栅跨越河流时，当河两岸宽不超过6m 时，应按图纸所示或用刺铁丝连接起来；当河两岸宽大于6m 时，隔离栅应做终止封闭连接设置。桥梁防抛网应按图纸所示安设，牢固地安装在立柱或支撑上。金属网应伸展拉紧，整个结构不得扭曲。在高压输电线穿越安装桥梁防抛网的地方，桥梁防抛网应按电力部门的规定接上地线，接地电阻值小于1012。公路界碑应沿征地线设置，碑体应垂直，露出地面部分的高度应保持一致，埋设界碑的回填土应压实，使碑体稳固。隔离栅的混凝土基础或立柱、公路界碑等设施的制作应按公路工程国内招标文件范本(2003 年版)第410 节以及
8、设计图纸的要求进行。(5)防眩设施的施工安装要求防眩板在施工前，应确定控制点(如桥梁)，在控制点之间测距定位、放样。在进行防眩设施施工时，首先要保证遮光角和防眩高度的要求，防眩板的间距必须符合图纸的规定，同时，防眩板不得出现扭曲、固定不牢固的现象，整体上还应达到高低一致，线形顺畅的要求。另外，在施工过程中，不得损坏中央分隔带上通信管道及护栏等其他设施。二、监控系统主要设施的施工安装要求（1） 设备安装通用要求1）设备开箱检查必须由业主、承包方和监理共同参加。2）检查时要对其外观、型号、规格、数量、备品、备件等随机资料等做好详细记录，并签字认可。3）设备安装前要划线定位，核对地面水平，保持防静电
9、地板的完好性。4）设备应按设计位置水平排列，方向正确，位置合理。5)室内布缆、线，一般均在防静电地板下平行排列，不能交叉排列，每隔0.51.Om绑扎一处，电力电缆和信号电缆应分槽布设。6)对有静电要求的设备开箱检查、安装、插接件的插拔，必须穿防静电服或带防护腕，机架地线必须连接良好。7)设备配线如为焊接式时，焊点应牢固、饱满、光滑、均匀，如为螺丝固定时，应加焊线鼻子，螺丝紧固，焊接严禁使用带腐蚀剂焊剂。8)设备安装完毕后，应重点检查电源线、地线等配线正确无误，方可通电。9)本机调试应先进行通电试验，然后测试相关的各项技术指标及调试软件。(2)主要外场设备基础安装要求监控主要外场设备基础安装要求
10、如下:基础采用明挖法施工；基础一般采用C25 号混凝土现场浇注，内部配钢筋，顶面一般应预埋钢地脚螺栓；基础的接地电阻必须412，防雷接地电阻必须10n。(3)主要外场设备的安装要求1)车辆检测线圈的安装首先检查并清理要施工的现场，然后进行定位画线。画线确定的线槽位置应布设在车道中间。监控系统线圈的规格:2000mm(长)X2400mm(宽)。收费系统线圈的规格:初步确定线圈为1200mm(长)X 2400mm(宽)一般车道和1200mm(长)X3400mm(宽)超宽车道的长方形。切割线槽:用400 切割片沿线圈一端切割。线圈的四角100mm 处，要切出倒角槽。切割引线，然后进行烘干操作。下线、
11、绞线:线圈埋设点应避开铁磁体，放置的线圈应当离任何铁磁体至少1.4m 以上。测量:直流电阻0.5Q；电感量:根据车辆检测器的要求而定，一般在70200uH 之间；对地绝缘电阻10Mn。灌封线圈:测量合格后将绞线套入蛇皮管，并穿入引线槽内。然后开始用树脂胶灌封线圈，在线圈内加入填料，并迅速搅、浇灌。要求所有切缝处均需灌封。2)可变信息标志、可变限速标志的安装所有支撑构件、框架以及焊接处作热浸锌处理，浸锌量600g/；避雷针现场焊接；凡是现场焊接处应热喷锌；整个龙门架应与公路轴线垂直。两个基础法兰的标高高度误差2mm，法兰中心距以实测基础中心距为准；立柱定位后与地面垂直，垂直度误差3。，立柱中心线
12、不重合度5，上下跨距误差10mm，两立柱上法兰水平度误差5mm；横梁两端保证水平，水平度误差2。3)气象检测器、能见度检测器的安装基础靠路侧一面的边缘距路肩至少保持60cm 距离。气象检测器与能见度检测器的基础之间不小于6m，基础之间的线缆必须用热镀锌钢管保护。防雷接地与保护接地不得连接且应保证二者接地体之间的距离不小于20m。气象检测器需要防雷接地和保护接地；能见度检测器的传感器仅保护接地。安装道面传感器时，需要进行切割道面:开7595mm 深，1216mm 宽的沟槽。4)大屏幕背投系统的安装组合屏的箱体、底座表面涂层平滑、均匀、色调一致。组合屏的整体拼接整齐、无变形。整套大屏幕投影系统采用
13、模块化结构，系统布线整齐，标识明确，无外露线缆。大屏幕系统底座具备足够的承载能力。组合屏投影单元间的固定采用可靠的机械方式，没有松动、移位现象。(4)视频监视系统设备的安装要求1)摄像机的安装要求将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装。在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。摄像装置安装应牢靠、稳固。从摄像机引出的电缆宜留有lm 的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后可固定。广场摄像机或遥控摄像机的具体安装要求:
14、安装在立柱上，使得摄像机的可视半径2km。避雷针均安装在立柱顶端。防雷接地电阻10n，工作接地电阻4n。两个接地的距离20m。由电、光缆道摄像机之间应加光、电缆保护钢管2)监控室设备的安装要求:机架安装应符合下列规定:机架安装位置应符合设计要求。机架安装应竖直平稳，垂直偏差不得超过l。几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机架中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm。控制台安装应符合下列规定:控制台位置应符合设计要求，附件完整，无损失，螺丝紧固，台面整洁无划痕。台内接插件盒设备接触应可靠，安装应牢固；内
15、部接线应符合设计要求，无扭曲脱落现象。监视器的安装应符合下列要求:监视器可装设在固定的机架盒柜上，也可装设在控制台操作柜上。单装在柜内时，应采取通风散热措施。监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。3)供电与接地摄像机宜采用集中供电；当供电线与控制线合用多芯线时，多芯线与电缆可一起敷设。所有接地极的接地电阻应进行测量；经测量达不到设计要求时，应在接地极回填土中加入无腐蚀性长效降阻剂；当仍达不到要求时，应经过设计单位的同意，采取更换接地装置的措施。.监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规定:接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象。接地母线应铺放在地槽或电缆走道中央，并固定在架槽外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端正。电缆走道上的铜带母线可采用螺栓固定，电缆走道上的铜绞线母线，应绑扎在横档上。(5)光、电缆线路的施工要求参见通信系统.三、收费系统主要设施的施工安装要求(1)设备安装通用要求(2)设备安装要求1)车道计算机系统设备安装要求收费亭内设备安装要求收费亭内设备主要包括:车
