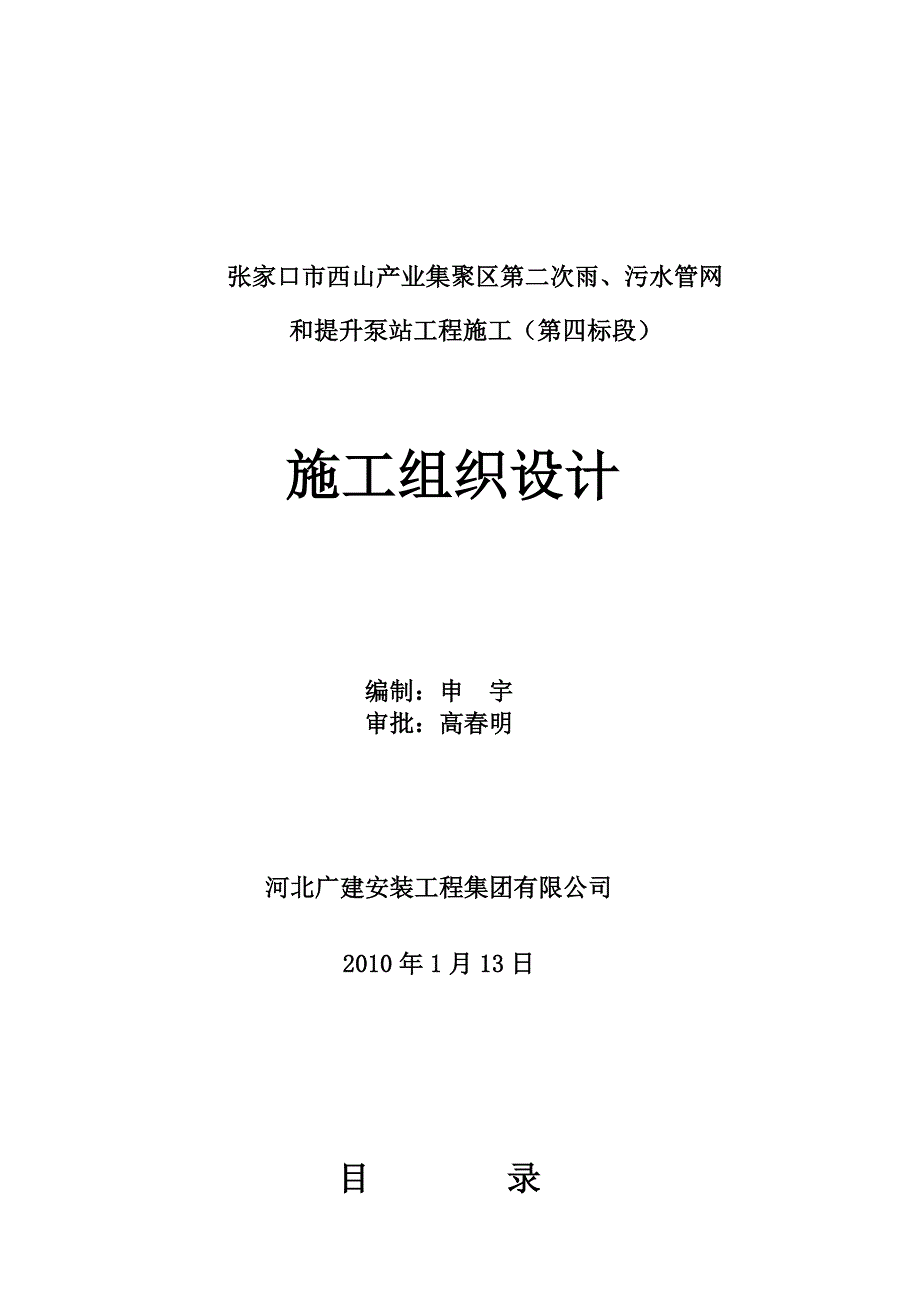

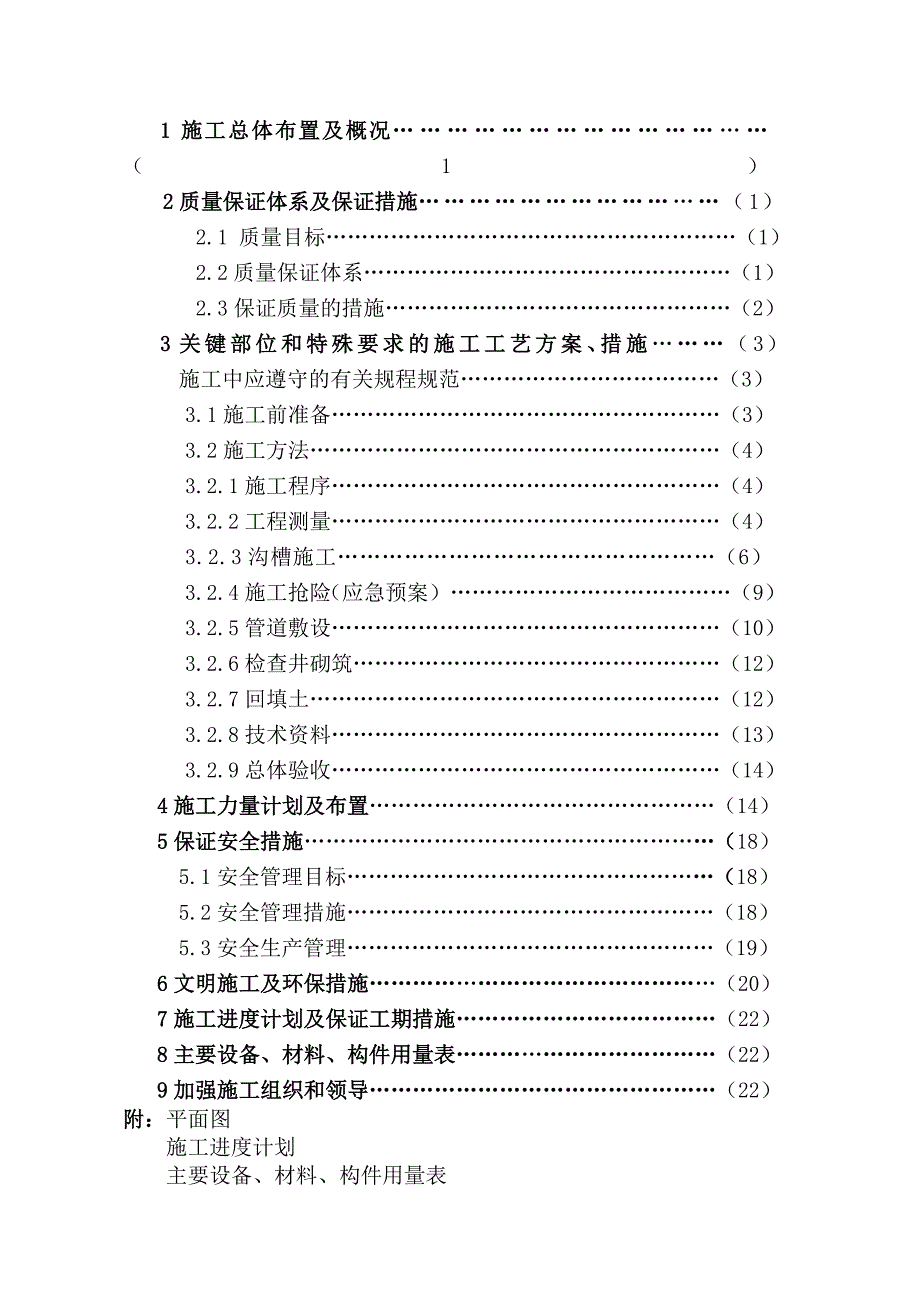

1、张家口市西山产业集聚区第二次雨、污水管网和提升泵站工程施工（第四标段） 施工组织设计编制：申 宇审批：高春明河北广建安装工程集团有限公司2010年1月13日目 录1施工总体布置及概况（1）2质量保证体系及保证措施（1）2.1 质量目标（1）2.2质量保证体系（1）2.3保证质量的措施（2）3关键部位和特殊要求的施工工艺方案、措施（3）施工中应遵守的有关规程规范（3）3.1施工前准备（3）3.2施工方法（4）3.2.1施工程序（4）3.2.2工程测量（4）3.2.3沟槽施工（6）3.2.4施工抢险（应急预案）（9）3.2.5管道敷设（10）3.2.6检查井砌筑（12）3.2.7回填土（12）3.

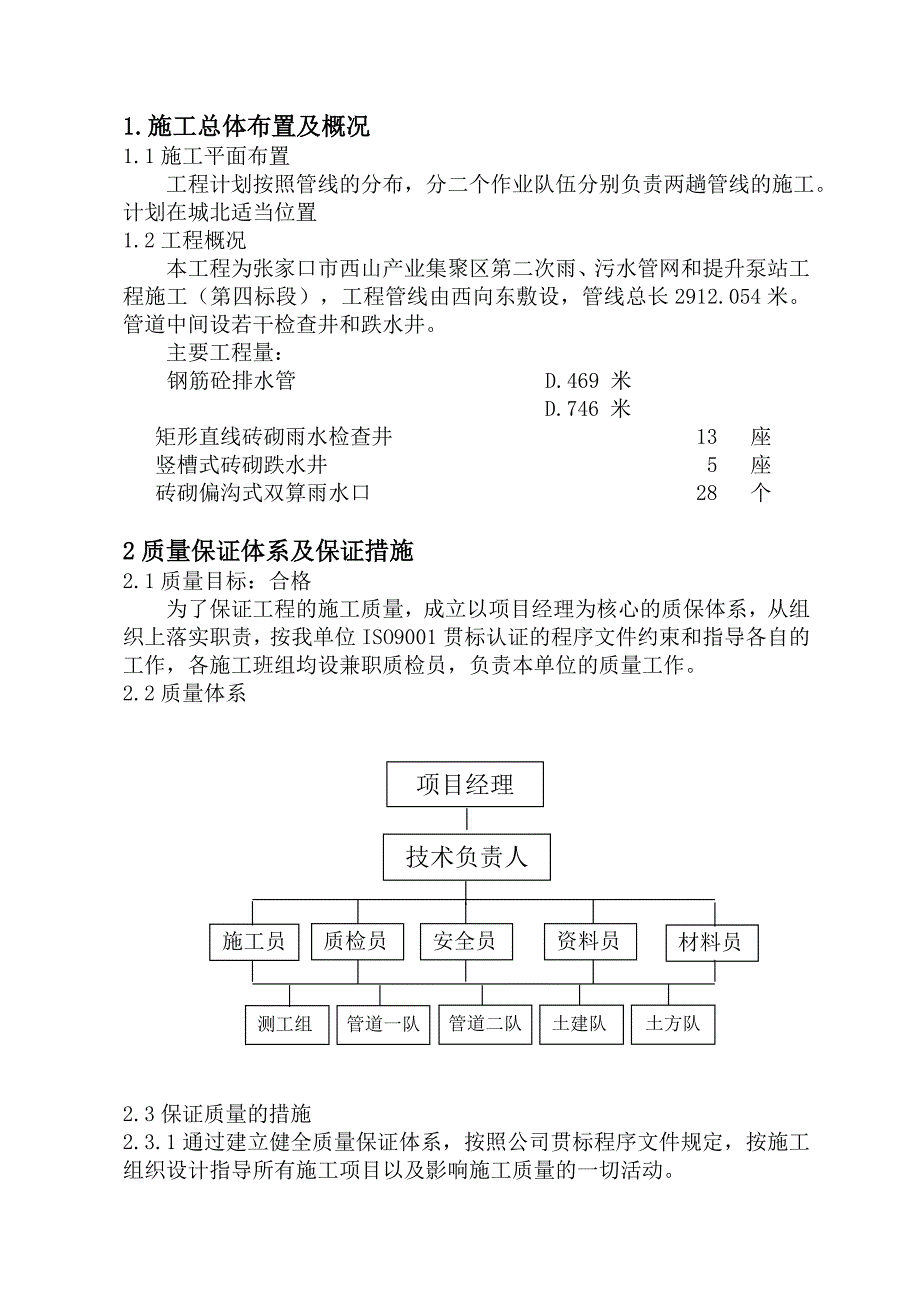

2、2.8技术资料（13）3.2.9总体验收（14）4施工力量计划及布置（14）5保证安全措施（18） 5.1安全管理目标（18） 5.2安全管理措施（18） 5.3安全生产管理（19）6文明施工及环保措施（20）7施工进度计划及保证工期措施（22）8主要设备、材料、构件用量表（22）9加强施工组织和领导（22）附：平面图 施工进度计划 主要设备、材料、构件用量表1.施工总体布置及概况1.1施工平面布置 工程计划按照管线的分布，分二个作业队伍分别负责两趟管线的施工。计划在城北适当位置1.2工程概况本工程为张家口市西山产业集聚区第二次雨、污水管网和提升泵站工程施工（第四标段），工程管线由西向东敷设，
3、管线总长2912.054米。管道中间设若干检查井和跌水井。主要工程量：钢筋砼排水管 D.469 米 D.746 米矩形直线砖砌雨水检查井 13 座竖槽式砖砌跌水井 5 座砖砌偏沟式双算雨水口 28 个 2质量保证体系及保证措施2.1质量目标：合格为了保证工程的施工质量，成立以项目经理为核心的质保体系，从组织上落实职责，按我单位ISO9001贯标认证的程序文件约束和指导各自的工作，各施工班组均设兼职质检员，负责本单位的质量工作。2.2质量体系项目经理技术负责人安全员施工员材料员资料员质检员 土方队土建队管道二队管道一队测工组2.3保证质量的措施2.3.1通过建立健全质量保证体系，按照公司贯标程序
4、文件规定，按施工组织设计指导所有施工项目以及影响施工质量的一切活动。2.3.2施工全过程执行“三检制”，分工明确，责任到人。班组长负责组织自检并填写自检记录。项目经理负责组织参加专检、抽检，由专职质检员填写专检记录。2.3.3所有现场施工人员在开工前必须进行上岗培训，树立质量第一的思想。熟悉与本专业有关的规范、标准及图纸要求。掌握本工程施工组织设计及各项作业指导书、技术交底。2.3.4项目经理在工程开工前对各分部工程进行技术交底并组织施工人员学习，使所有参加施工的人员掌握各自工序的施工要求，确保工程质量。2.3.5现场材料员对入场材料应进行登记、注明数量。材料堆放要整齐、平稳，便于吊装。2.3
5、.6加强管材及辅材的进场检验，对不符合图纸及规范要求的材料不得使用，并做好记录。施工过程中应采取防、护、封等有效措施对原材料、半成品、成品进行防护和保护。2.3.7沟槽回填时，不得将大块石头、硬物填入管沟，以防止管子挤偏或砸坏管子。2.3.8开工前对所有使用的工具、机具、测量仪器按“设备管理制度”进行检查和检测，保证设备机具完好。2.3.9施工过程中设专人维护、保养各类工具、机具、测量仪器。测量仪器必须检定合格且在检定期内，无检定证书的测量仪器不得使用。2.3.10项目部应配备与施工有关的规范、标准，购置相关的技术资料表格，由专人负责填写、保管。2.3.11施工技术人员应严格执行有关规范、标准
6、及图纸。按照施工组织设计、作业指导书、技术交底施工。各道工序应有检查记录，发现问题及时采取纠正和预防措施。2.3.12施工中的各项记录、签证等应真实、齐全，由资料员收集、保管。资料按3.2.6条所列表格填写，监理有特殊要求的，按监理要求执行。2.3.13对检查中发现的不合格项，项目经理制定返修措施，由班组负责修理，按程序文件规定填写不合格过程评审记录表及纠正（处置）措施表。2.3.14对发包方或监理出具的变更单、通知及各类文件，由项目经理对照实施后将原件交资料员保存，工程竣工后由施工技术人员绘制竣工图。当有轻微变更可在原图上用红色笔画出变更位置，然后盖竣工图章。变化较大时由建设单位委托设计单位
7、按变更后的实际位置出具竣工图。2.3.15工程竣工验收移交后30日内向发包方及公司档案室提供全部技术资料各一套。3关键部位和特殊要求的施工工艺方案、措施 施工中应遵守的有关规程规范 工程合同 施工图纸标准及规范给水排水管道工程施工及验收规范GB50268-97给水排水构筑物施工及验收规范GBJ141-90市政管道工程质量检验评定标准CJJ4-90建设工程施工现场供用电安全规范GB50194-93土的分类标准GBJ145-90土方试验方法标准GBJ125-88国家建筑标准设计给水排水标准图集S1、S2、S3钢筋混凝土工程施工及验收规范GB50204-2002混凝土和钢筋混凝土排水管GB/T118
8、36-1999砌体工程施工及验收规范GB50203-20023.1施工前准备3.1.1熟悉图纸 由项目经理组织技术人员、施工人员及预算人员熟悉图纸、标准、规范，掌握工程量，初步确定施工方法和主要技术措施。3.1.2 现场勘察 由项目经理组织技术人员、施工人员及预算人员现场踩线，掌握沿线企事业单位、街道进出口和路面情况，初步确定临建设置；临时用电、用水；围挡设置；路口处理等事宜。3.1.3图纸会审 参加建设单位组织的图纸会审，听取设计单位和建设单位的技术交底和有关要求。3.1.4临建计划在城区临时租用7-9间房房屋作为办公、住宿及临时堆放材料场地，如条件不具备，可将办公、住宿分别租用。现场设临建
9、存放部分机具物品。3.1.5临时用电 以沿途单位低压电为主，配置电表闸箱，线路全部采用三芯（照明）或五芯（动力）橡皮软电缆。为保证施工，现场备用一台75KW发电机组。特别是夜间照明和警示灯必须保证。 现场安装、操作、维修和事后拆除所有在本工程范围的施工用电、试验用电以及生活照明用电的临时供电，严格按照GB50194-95标准中的有关条款执行。市低压电网临时电源的设置应经供电部门批准并采用单表计量。在特别潮湿环境内供电及操作则应按GB50194-95标准中第6.5条执行。照明系统应为安全电压。3.1.6临时用水现场临时施工用水及生活用水通过与沿途单位协商，解决用水问题。试验用水由业主联系解决。3
10、.1.7现场围挡彩钢板设在路中黄线处，细目安全网设在人行道树间，均与管道安装顺向设置。围挡设置必须牢固、安全、可靠，道路围挡两侧在路口专设栈桥处或半开挖段，在对应的围挡处设4米的开口，以便小型车辆通行，开口处设置明显标志（白天小红旗，夜间红色警示灯）并设专人看守。夜间挖土时围挡拆开的部位清晨必须恢复。细目安全网侧人行道不许堆放任何物品，只通行人、自行车，商店、住宅暂时从就近栈桥处通行。3.1.8人力、机具准备 根据工程进度合理安排人力，施工机具提前进入现场，具体详见人力机具计划。 3.2施工方法3.2.1施工程序 工程测量沟槽分段开挖管道分段安装井砌筑分段闭水试验回填总体验收。3.2.2工程测
11、量3.2.2.1 一般规定管道工程测量应首先核定永久性水准点，建立临时水准点，精度应符合要求。测量记录要认真保存，以便对竣工图进行调整。根据管道的设计线位和高程，并且核对原有管位接头处的坐标及高程。根据业主或设计部门提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高程数据来确定。管道的中线桩和水准点均应用平移法设置于线路施工操作范围之外，以便于观查和使用的部位。 工程测量所用控制点、地面、河流、永久性建筑物、地下管线等高程、坐标应记录完整，绘制成图，交施工监理一份。3.2.2.2 定线测量3.2.2.2.1 管道工程施工定线测量应符合下列要求 测量时应按井位分段进行并保持连
12、续性。 管线起点、终点、井位及各转角应在地面上定位。 管线中的井位等可在管线定位后用钢尺丈量方法定位。 对施工监理提出的针对某些可疑测点的附加测量要求，应予以合作和执行。3.2.2.2.2 施工图用解析法确定管网位置时，应先测定控制点线的位置，经校验确定点、线位置无误后，再按给定值测定管线点位。3.2.2.2.3。直线段上中线桩位的间距不宜大于50米，根据地形和条件，可适当加桩。3.2.2.2.4管道中线量距可用检定过的钢尺丈量，在坡地上丈量时要进行倾斜修正。量距相对误差应不大于11000。3.2.2.2.5在不能直接丈量的地段中，可用测距仪测距或布设简单图形（双三角形、）丈量基线以间接求距。
13、3.2.2.2.6管线定线完成后，测点应顺序编号。主要中线桩应进行加固或安放标石，并绘点示记。3.2.2.2.7管道转角点应与附近永久性工程相连。在永久性工程上标志点位。控制点的坐标要做好记录。如附近没有永久性工程时，应埋设标石。用图解法确定管道转角点位时，应绘制图解关系图。3.2.2.2.8管网中线定位完成后，应按施工范围对地上障碍物进行核查。施工图中已标明的地下障碍物的近似位置应在地上做出标志，以供施工前勘探使用。3.2.2.3 水准测量3.2.2.3.1 水准观测前，必须对水准仪进行全面检查，在作业过程中，应对仪器的i角（水准仪视准轴和水准管轴之间的夹角）经常检验。3.2.2.3.2 复合水准路线闭合差不应超过12 L（mm）（L为符合路线长度以Km计）。3.2.2.3.3在管网起点、终点，管道井位及地下穿越的附近，应留有临时水准点。管道沿线临时水准点的间距应保证每两个
