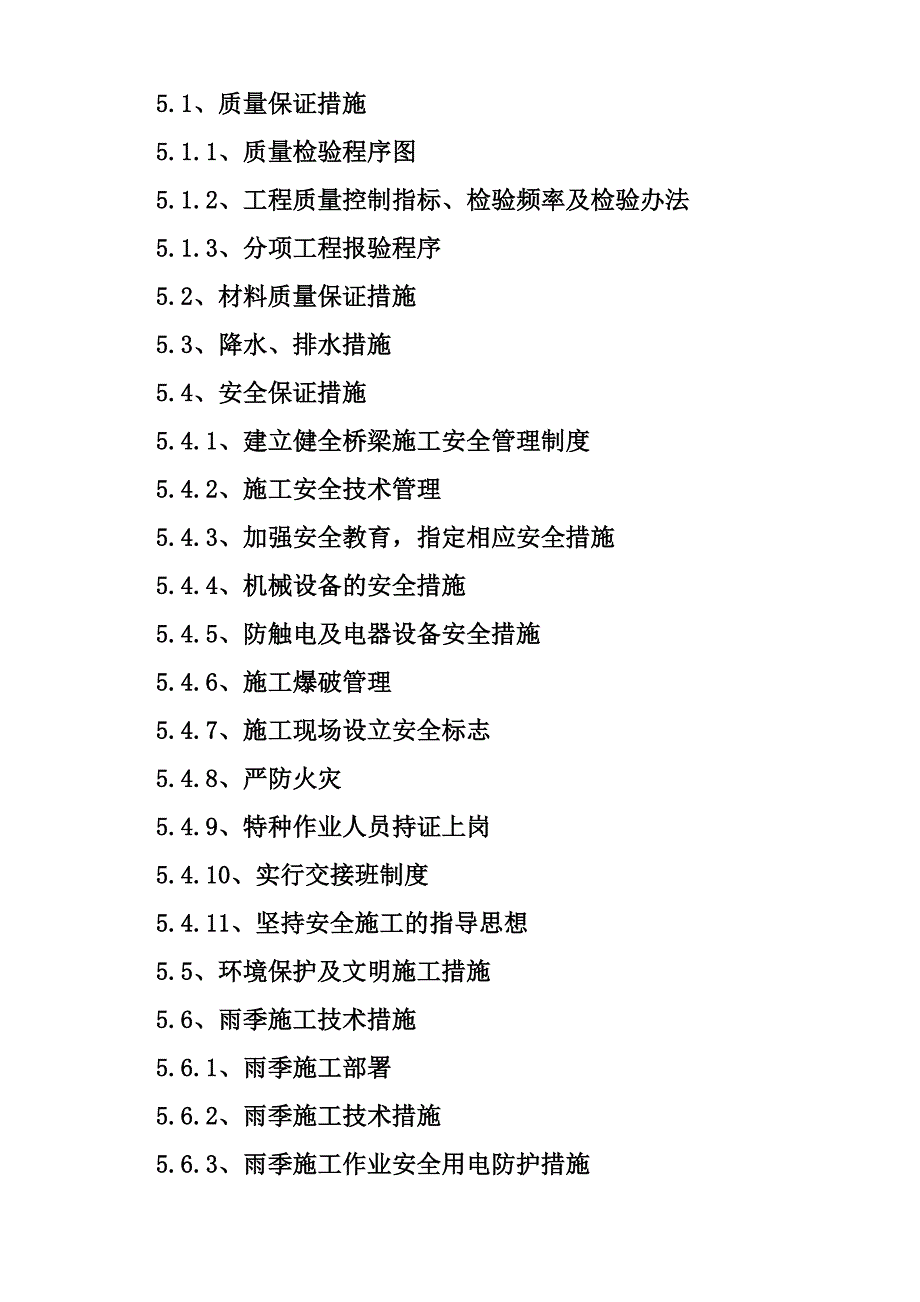

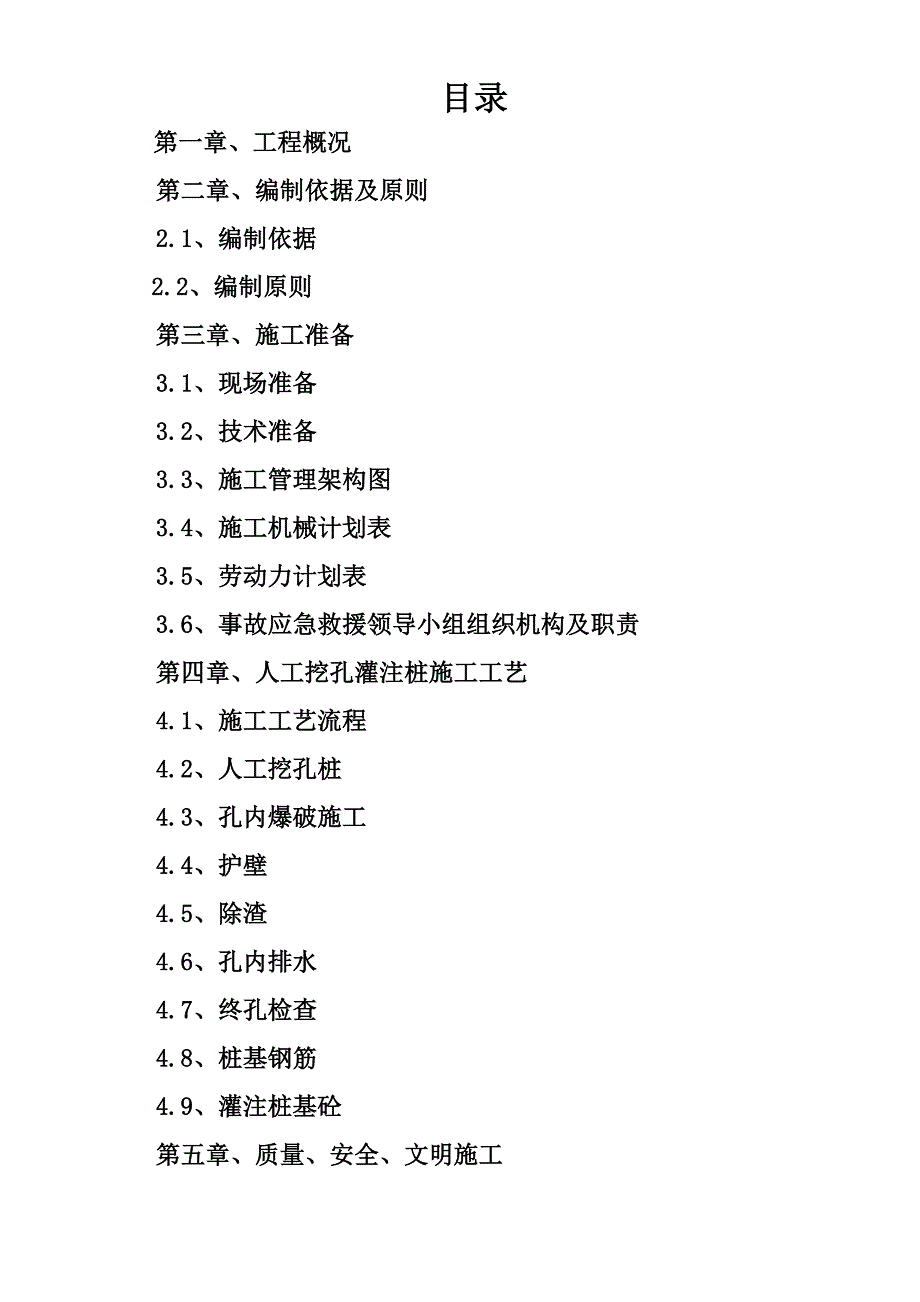

1、目录 第一章、工程概况第二章、编制依据及原则2.1、编制依据 2.2、编制原则 第三章、施工准备3.1、现场准备3.2、技术准备3.3、施工管理架构图3.4、施工机械计划表3.5、劳动力计划表3.6、事故应急救援领导小组组织机构及职责第四章、人工挖孔灌注桩施工工艺4.1、施工工艺流程4.2、人工挖孔桩4.3、孔内爆破施工4.4、护壁4.5、除渣4.6、孔内排水4.7、终孔检查4.8、桩基钢筋4.9、灌注桩基砼第五章、质量、安全、文明施工5.1、质量保证措施5.1.1、质量检验程序图5.1.2、工程质量控制指标、检验频率及检验办法5.1.3、分项工程报验程序5.2、材料质量保证措施5.3、降水、

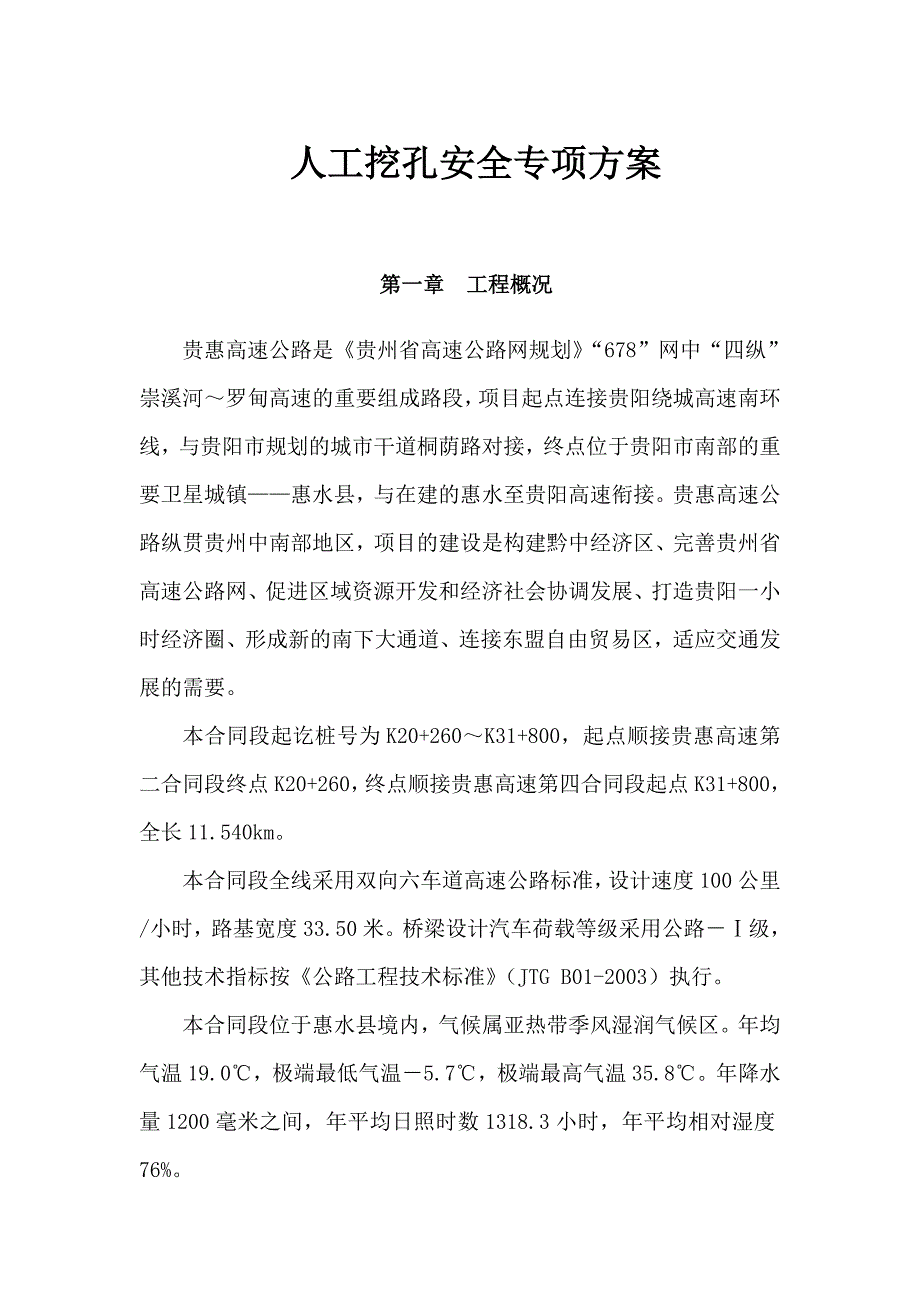

2、排水措施5.4、安全保证措施5.4.1、建立健全桥梁施工安全管理制度5.4.2、施工安全技术管理5.4.3、加强安全教育，指定相应安全措施5.4.4、机械设备的安全措施5.4.5、防触电及电器设备安全措施5.4.6、施工爆破管理5.4.7、施工现场设立安全标志5.4.8、严防火灾5.4.9、特种作业人员持证上岗5.4.10、实行交接班制度5.4.11、坚持安全施工的指导思想5.5、环境保护及文明施工措施5.6、雨季施工技术措施5.6.1、雨季施工部署5.6.2、雨季施工技术措施5.6.3、雨季施工作业安全用电防护措施 人工挖孔安全专项方案第一章 工程概况贵惠高速公路是贵州省高速公路网规划“67
3、8”网中“四纵”崇溪河罗甸高速的重要组成路段，项目起点连接贵阳绕城高速南环线，与贵阳市规划的城市干道桐荫路对接，终点位于贵阳市南部的重要卫星城镇惠水县，与在建的惠水至贵阳高速衔接。贵惠高速公路纵贯贵州中南部地区，项目的建设是构建黔中经济区、完善贵州省高速公路网、促进区域资源开发和经济社会协调发展、打造贵阳一小时经济圈、形成新的南下大通道、连接东盟自由贸易区，适应交通发展的需要。本合同段起讫桩号为K20+260K31+800，起点顺接贵惠高速第二合同段终点K20+260，终点顺接贵惠高速第四合同段起点K31+800，全长11.540km。本合同段全线采用双向六车道高速公路标准，设计速度100公里
4、/小时，路基宽度33.50米。桥梁设计汽车荷载等级采用公路级，其他技术指标按公路工程技术标准（JTG B01-2003）执行。本合同段位于惠水县境内，气候属亚热带季风湿润气候区。年均气温19.0，极端最低气温5.7，极端最高气温35.8。年降水量1200毫米之间，年平均日照时数1318.3小时，年平均相对湿度76%。第二章 编制依据及原则2.1 编制依据（1）、贵惠高速公路第三合同段施工设计图；（2）、我国现行公路、桥涵工程施工规范及质量检验评定标准： 、公路桥涵施工技术规范JTJ041-2000； 、公路施工手册桥涵（上册）； 、公路工程集料试验规程-JTJ085-2000； 、公路工程质量
5、检验评定标准-JTJ071-98； 、钢筋焊接及验收规范-JTJ18-96；（3）、现场实际情况和通过调查所掌握的有关资料信息。 （4）、我公司的综合实力、机械设备能力、技术力量和多年来类似工程建设所积累的丰富施工经验。2.2 编制原则（1）、严格遵循招标、投标文件的内容及设计文件要求，确定本工程的创优规划，并据此来编制施工组织设计。 （2）、仔细考察工程实地，认真研究招标、投标文件、设计图纸和有关规定，充分考虑本桥的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。第三章 施工准备3.1 现场准备（1）平整场地，清除坡面危石、浮土，坡面有裂缝或坍塌迹象者应加设必
6、要的保护，铲除松软的土层并夯实。（2）全站仪测量出各桩基中心精确位置（由技术员完成），埋设中心桩，以中心桩为圆心，孔位应比孔径大1020cm，护壁可采用砼护壁或钢筋混凝土护壁，护壁砼桩基直径为内径，加上护壁厚度进行桩基开挖。采用与桩基同标号的混凝土浇筑桩顶护体及顶节护壁混凝土。在浇注好第一节护壁后，将十字护桩中线固定在砼护壁上，方便经常检查较核。（3）井口四周围栏防护，并悬挂明显标志，井口护壁砼高出地面20cm30cm，防止土、石滚入孔内伤人；挖孔暂停人不在井下作业时，孔口要加盖；孔口四周挖好排水沟，及时排除地表水，搭好孔口遮挡雨棚，安装提升设备，修好出渣道路。（4）井内作业必须戴安全帽、大孔
7、径桩在孔内搭设掩体；掩体用2cm厚钢板作顶盖。出土渣用的吊桶、吊钩、钢丝绳、卷扬机等，经常检查更换。3.2 技术准备（1）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。工程造价相对低廉；不需要大型机械设备，施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。结合本项目实际情况，选用人工挖孔灌注桩施工工艺。（2）组建以项目经理、项目总工为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。（3）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节
8、约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。（4）作好桩基分部施工方案，作好分项工程技术交底。（5）建立完善的信息、资料档案制度。（6）编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。（7）按资源计划安排机械设备，周转工具进场，并完备相应手续。（8）建立完善的质量保证体系。（9）会同规划、勘察设计、建设单位、发包单位、质监单位等部门复核定点坐标、建筑物标高及验基。（10）做好对班组人员的技术、安全交底工作。开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人
9、。（11）人工挖孔深度超过10m时，应采用机械通风，当使用风镐凿岩时，应加大松风量，吹排凿岩产生的石粉，人工挖孔最深不宜大于15m。3.3 施工管理架构图（附后）3.4 施工机械计划表（附后）3.5 劳动力计划表（附后）3.3表 人工挖孔桩施工管理架构图项目经理：范珉施工负责人：罗文松、张浩项目总工：谢涛质检科长：邹新国 安全组组长：虞鸿生机料科长：谢时贵人工挖孔桩施工队伍3.4表 施工机械计划表序号机械名称单位型号数量功率备注1吊车台QY25V532125吨中联重科2砼搅拌机台JS3503350永泰建机3输送泵台HBT80C1165KW三一拖泵4电焊机台BX1-50012500W口5空压机台
10、KJ-75185.5KW开山6风镐把G1060开山7潜水泵台301.5KW8卷扬机台209插入式振动棒台ZX503050棒10钢筋切断机台GQ5034KW11钢筋弯曲机台GW50BH33KW12钢筋调直机台WSL650218KW13电动鼓风机台EB082150W14高压风管米5015气体检测仪台33.5表 劳动力计划表序号施工项目人数1人工挖孔262钢筋笼制作、安装203混凝土浇筑203.6、事故应急救援领导小组组织机构及职责（1）安全领导组织机构项目部成立“安全生产事故应急救援领导小组”,由项目经理、总工室及工程科、安全科、财务科、综合科等部门领导组成,下设应急救援办公室,日常工作由安全质量
11、兼管。发生重大事故时,以指挥领导小组为基础,即物体打击事故应急救援指挥部,项目经理任总指挥,项目总工任副总指挥,负责塌方的应急救援工作的组织和指挥,指挥部设在项目部调度室。注:项目经理不在项目部时,由总工和项目部调度为临时总指挥和副总指挥,全权负责应急救援工作。 （2）安全领导小组：组长：范珉副组长：谢涛、虞鸿生成员：邹新国、谢时贵、何琨、刘冰莉、徐玲、吴健、孙斌、崔凯、罗文松、王志荣、廖家贵、甘立华、李竹春 （3）事故应急救援办公室：主任：刘冰莉成员：王志荣、廖家贵、甘立华、李竹春 （4）职责：安全救援组织机构:负责本单位“预案”的制定、修订;组建应急救援专业队伍,并组织实施和演练;检查督促
12、做好重大事故的预防措施和应急救援的各项准备工作。领导小组组长: 发生事故时,由指挥部发布和解除应急救援命令、信号; 组织指挥救援队伍实施救援行动; 向上级汇报和向友邻单位通报事故情况,必要时向有关单位发出救援请求; 组织事故调查,总结应急救援工作经验教训。指挥部人员分工:总指挥:组织指挥应急救援工作。副总指挥:协助总指挥负责应急救援的具体指挥工作。指挥部成员：总工协助总指挥做好事故报警、情况通报及事故处置工作。综合保障部部长：负责灭火、警戒、治安保卫、疏散、道路管制工作。调 度:负责事故处置时生产调度工作;事故现场通讯联络和对外联系;负责现场医疗救护指挥及中毒、受伤人员分类抢救和护送转院工作。
13、必要时代表指挥部对外发布有关信息。工程科科长:何琨 协助总指挥负责工程抢险、抢修的现场指挥。综合科科长:王志荣 负责抢救受伤人员的生活必需品供应及抢险救援物资的供应和运输工作。（5）、救援专业队伍及分工 项目部各职能部门和全体职工都负有对事故抢险救援责任，每个施工队伍对事故的救援工作必须无条件的执行。在事故发生时听从指挥中心调遣，力争把事故损失降低到最小，其任务及分工：1每个救援危险目标设立一个救援抢险队伍，人员由工程科、安全科和施工队组成。2事故救援物资运输队：安保科和劳务队组成。3后勤保障供应队：由综合科和财务科组成，成员有汽车司机、炊事员、医生和勤杂人员等。（6）、处理步骤 1）、事故发生后，当事人或发现人应就近组织人员实施救援，并立即向项目经理部事故应急救援小组办公室报告。 2）、项目经理部事故应急救援领导小组接到报告后，立即赶赴现场，按照小组分工组织指挥一切救援力量实施救援，并根据情况及时报告当地消防、公安机关和安全生产监管部门。 3）、将出事地点、人员伤亡情况、事故性质及事故严重程度记录在案，在事故得到控制后，配合有关部门迅速处理善后工作。 4）、预案实施程序。（7）、有关规定及要求 1）、应急救援小组的成员必须在应急救援小组领导的统一指挥下进行工作。
