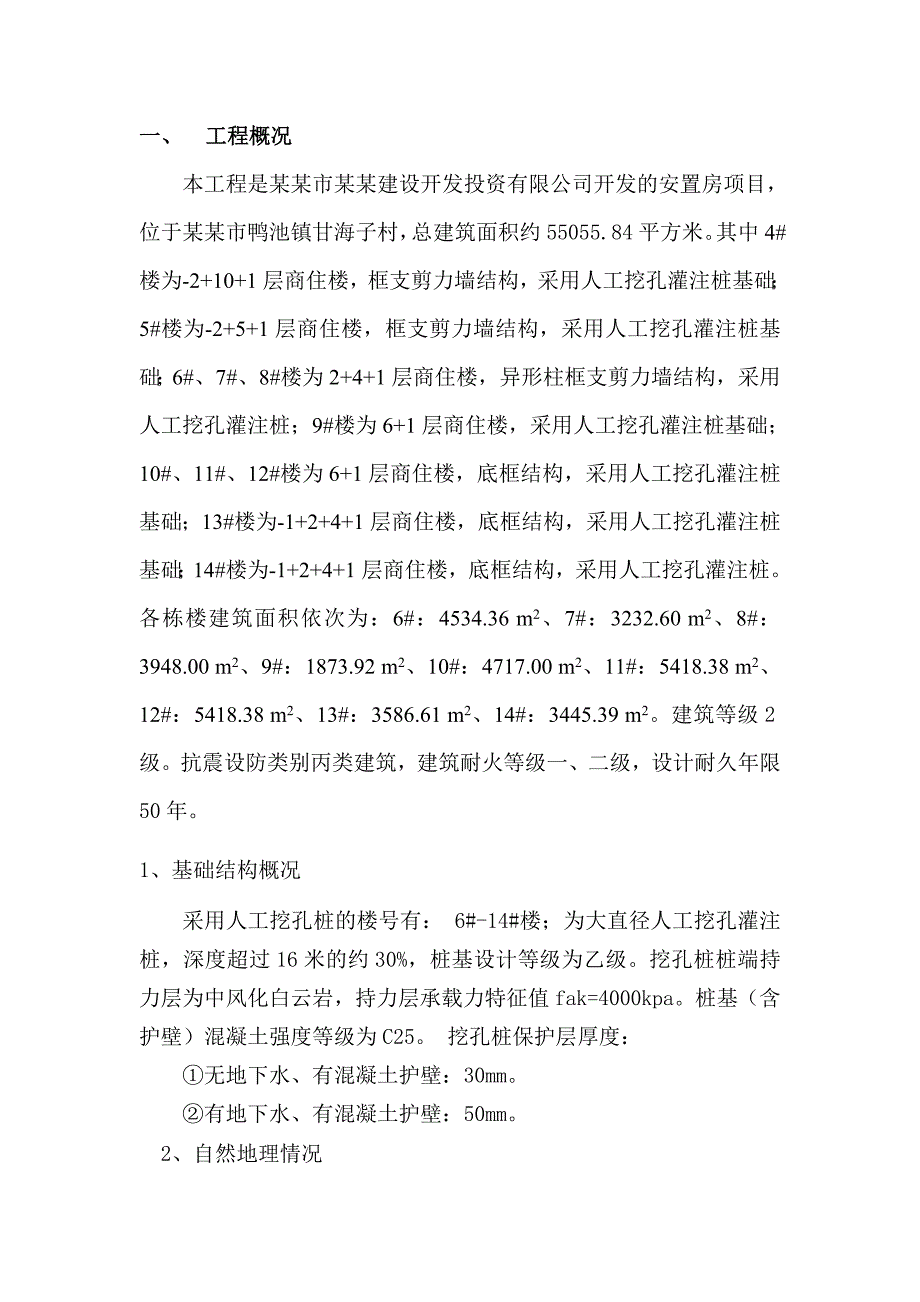

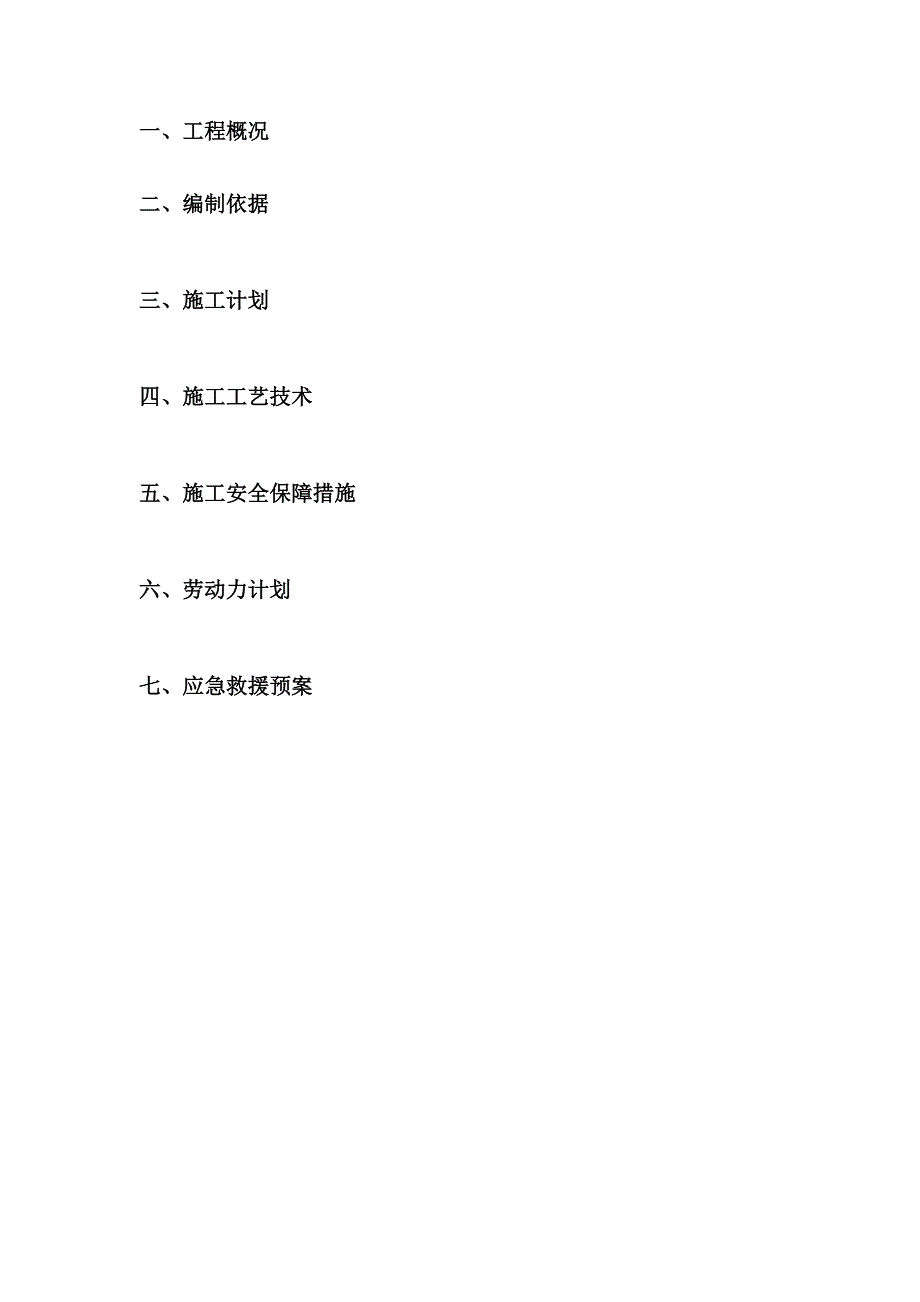

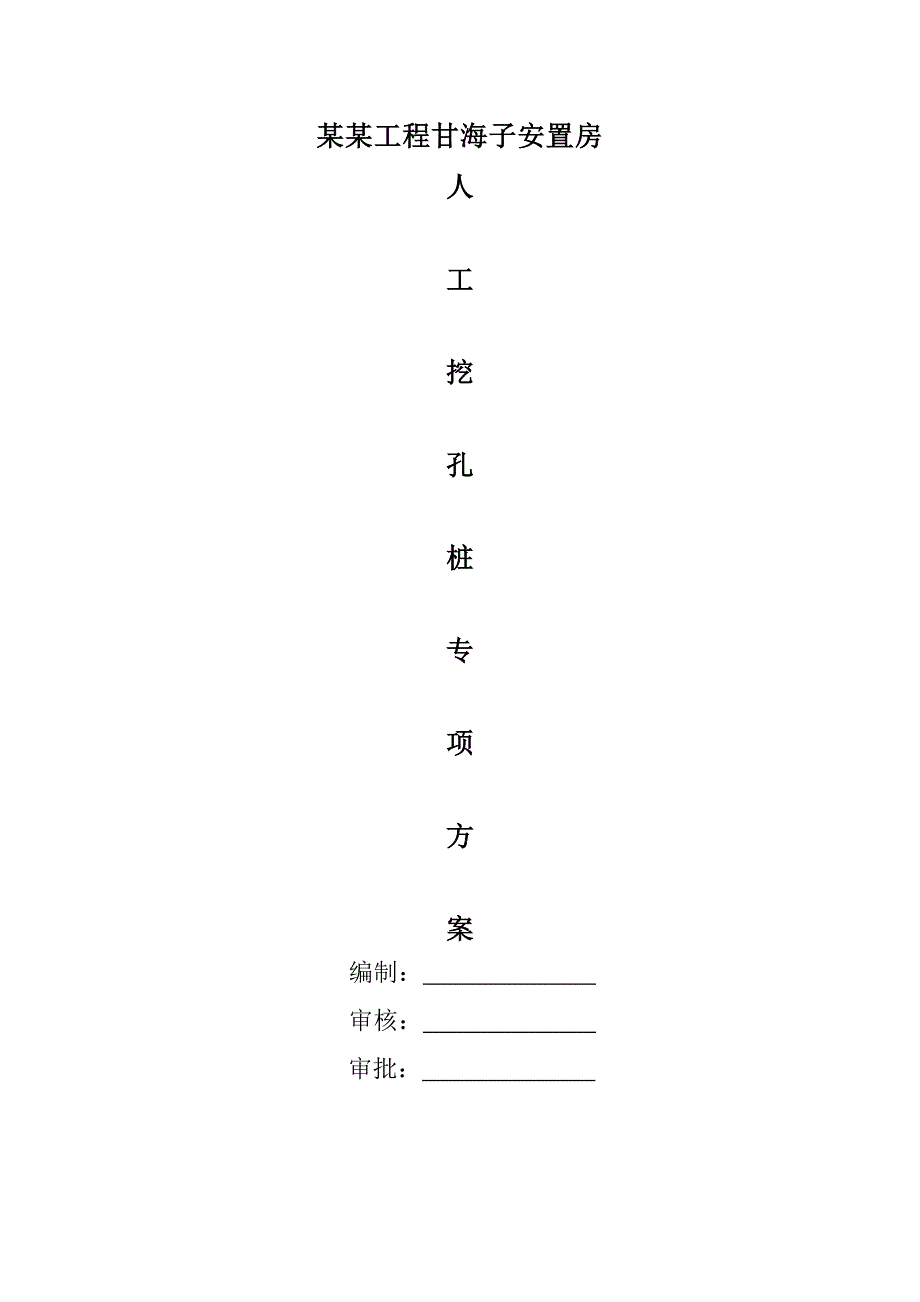

1、某某工程甘海子安置房人 工 挖孔桩专项方案编制： 审核： 审批： 一、 工程概况二、 编制依据三、 施工计划四、 施工工艺技术五、 施工安全保障措施六、 劳动力计划七、应急救援预案一、 工程概况本工程是某某市某某建设开发投资有限公司开发的安置房项目，位于某某市鸭池镇甘海子村，总建筑面积约55055.84平方米。其中4#楼为-2+10+1层商住楼，框支剪力墙结构，采用人工挖孔灌注桩基础；5#楼为-2+5+1层商住楼，框支剪力墙结构，采用人工挖孔灌注桩基础；6#、7#、8#楼为2+4+1层商住楼，异形柱框支剪力墙结构，采用人工挖孔灌注桩；9#楼为6+1层商住楼，采用人工挖孔灌注桩基础；10#、11
2、#、12#楼为6+1层商住楼，底框结构，采用人工挖孔灌注桩基础；13#楼为-1+2+4+1层商住楼，底框结构，采用人工挖孔灌注桩基础；14#楼为-1+2+4+1层商住楼，底框结构，采用人工挖孔灌注桩。各栋楼建筑面积依次为：6#：4534.36 m2、7#：3232.60 m2、8#：3948.00 m2、9#：1873.92 m2、10#：4717.00 m2、11#：5418.38 m2、12#：5418.38 m2、13#：3586.61 m2、14#：3445.39 m2。建筑等级2级。抗震设防类别丙类建筑，建筑耐火等级一、二级，设计耐久年限50年。1、基础结构概况采用人工挖孔桩的楼号有
3、： 6#-14#楼；为大直径人工挖孔灌注桩，深度超过16米的约30%，桩基设计等级为乙级。挖孔桩桩端持力层为中风化白云岩，持力层承载力特征值fak=4000kpa。桩基（含护壁）混凝土强度等级为C25。 挖孔桩保护层厚度：无地下水、有混凝土护壁：30mm。有地下水、有混凝土护壁：50mm。 2、自然地理情况 1）、地理位置 该工程位于某某市甘海子村，工程背面为倒天河，南面为文家山，工程场地属于南高北低。 2）、地形地貌 建筑区域南面为文家山，位于文家山背面山脚低洼处。地势平坦，总体南高北低，最低处为倒天河河床。3）、气象水文 本区属中亚热带湿润季风气候区，年平均温度12.8摄氏度，平均降雨量9
4、54.2毫米，平均日照时数1391.10小时，全年无霜期246天，主要灾害性天气是低温、“两旱”、“两寒”、冰雹、大风、暴雨等每年都有发生。4）、地质条件 拟建物场区扬子准地台黔北台隆复杂构造变形区，某某向黔东南翼，构造变形复杂，物活动断层破碎带通过，地质都早稳定，性良好，下伏基岩为三系中统关岭组第一段之灰白色中-厚层白云岩，岩层产状为60度48度，层面间无填充，为硬性结构面，结合程度一般。据现场测量，场地发育两组节理，第一组产状为145度90度，平均间距1.0米，节理面闭合，内无填充，结合程度一般，第二组产状为280度25度，平均间距5.0米节理面闭合，内无填充，结合程度一般。3施工要求3.
5、1设计要求3.1.1基坑土方开挖应严格参照地勘报告进行，持力层须经地勘，质检，监理，设计人员验槽认可后方可进行基础施工。3.1.2桩基持力层检验；应检验桩底以下3D（D为孔桩扩大头直径）及5m深度范围内有无空洞、破碎带、软弱夹层等不良地质情况，当发现不满足设计文件要求时，应会同地勘、质监、监理、设计单位协商处理。3.1.3桩底开挖应根据地质勘察报告资料进行。挖至持力层时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残渣、积水，然后须会同地勘、质检、监理、设计单位验收合格后方能浇注桩身砼。3.1.4桩身内纵筋不宜有接头,有接头时应采用焊接同一截面内接头钢筋面积不应超过全部纵向钢筋面积的25%。
6、3.1.5桩身砼必须连续浇筑施工，且应凿除顶部泛浆高度以保证暴露的桩顶砼达到强度设计值。3.2施工要求3.2.1 确保孔桩开挖过程、孔桩钢筋制安以及孔桩混凝土浇筑过程中，孔桩护壁的安全、稳定、牢靠。3.2.2孔桩的施工过程中要符合工程施工进度要求。特种作业人员需取得特殊作业人员资格上岗证。3.2.3 孔桩挖至孔底设计标高或持力层后，施工单位通知建设单位会同勘察单位、设计单位、监理单位及有关质检人员共同鉴定，认为符合设计要求后，立即扩大桩头，清理孔底，及时验收，随即浇灌封底混凝土。二、 编制依据1、危险性较大的分部分项工程安全管理办法（建质【2009】87号文件）2、某某市倒天河某某工程甘海子安
7、置房施工图纸3、建筑施工安全检查标准JGJ59-2011；4、建筑桩基技术规范JGJ94-2008；5、工程测量规范GB50026-2007；6、建筑桩基检测技术规范JGJ106-2003；7、钢筋焊接及验收规程JGJ18-20128、施工现场临时用电安全技术规范JGJ46-2005;9、建筑机械使用安全技术规程JGJ33-2012；10、建筑施工高处作业安全技术规范JGJ80-91；11、人工挖孔灌注桩施工技术规程DB22/11-2000；12、大直径扩底灌注桩技术规程JGJ225-2010;13、建筑地基基础设计规范.GB50007-2011;14、本项目施工组织设计；15、本工程的地勘报
8、告；16、工程建设标准强制性条文（2013）；17、贵州建筑地基基础设计规范 DB22/45-200（2005年3月1日实施）。从工程概况中得知，本工程人工挖孔桩开挖深度大于16m的约30%，达到住房和城乡建设部建质200987#文规定的“开挖深度超过16m的人工挖孔桩工程”，属于 “危险性较大的分部分项工程”，需要组织专家论证。三、 施工计划根据本工程的孔桩特点和在施工时间安排上考虑雨季对施工的影响，统筹兼顾，综合安排施工作业，同时做好雨季施工的保障措施，保证工程质量。根据工程现场作业环境，综合考虑工程工期、材料、劳动力、机械、临时设施等资源投入情况。分阶段分重点进行组织，做好分阶段验收安排
9、。1、工期安排6#、7#楼孔桩在2013年9月初完成，8#楼孔桩在2013年9月中旬完成，9#、10#楼孔桩在2013年10月初完成，11#楼孔桩在2013年12月初完成，12#、13#、14#楼孔桩在2013年12月底完成。(附进度计划横道图）2、技术准备（1）复核测量基准线，水准基点，并妥加保护。（2）对所有管理人员进行地质勘察报告交底和施工方案交底，确保所有管理人员明确施工作业设计意图，从而有效的组织施工。3、机械准备（1）提升机械：本工程桩基采用钢管吊架作为基坑开挖阶段提土及护壁砼浇筑阶段的垂直运输工具。桩基用钢筋笼在现场加工成型后，利用施工现场的塔吊做吊装安放到位。（2）挖土工具：采
10、用短柄铁锹、镐、锤等，进入中风化层时采用1.5立方米3立方米空压机配合风镐开挖。（3）土方水平运输工具：土方水平运输采用双轮手推车作水平运输。（4）混凝土运输工具：混凝土为现场集中搅拌，混凝土用双轮手推车作现场的水平运输工具。（5）砼浇筑机具：采用50和32插入式振动棒，棒长9米，浇护壁砼时采用32插入式单相振动棒，棒长1.5米，入孔串筒等。（6）其它机具：钢筋加工机具、支护模板、支撑、电焊机、吊挂式软爬梯，24V低压变压器，坑内外照明设施，鼓风机、送风管、潜水泵及胶皮软管等。（7）主要机械设备需用量一览表 表9-1序号名 称型号数量备 注1砼搅拌机ZC3503台用于砼拌制2空压机1.5-3M
11、310台用于入岩开凿30.5T电葫芦0.5T30台作深坑土方垂直运输4鼓风机15台作深坑下通风用5插入式振动棒ZX-35-606套护壁、桩基砼振捣用6钢筋加工机械40系列3套用作钢筋现场加工7电焊机BX1-3502台桩身钢筋焊接8经纬仪DT-02CL1台用于放线、检查9全站仪NTS312B1台控制高程及测水平点10水泵3012台排井下地下水11放线工具2套用于放线12软爬梯100套用于上下孔应急4、材料准备(1) 水泥：PO42.5普通硅酸盐水泥，有出厂合格证及现场复试报告。(1) 砂：粗砂，含泥量小于5%，有检测报告。(2) 石子：碎石或卵石，粒径在2040mm，含泥量小于2%有检测报告。(
12、3) 钢筋：品种和规格均符合设计要求，并有出厂合格证及材质检验报告。(4) 扎丝：规格为1822号(5) 垫块：用1：2.5水泥砂浆埋22号铁丝预制成型。5、现场准备(1) 施工现场范围内的障碍物已拆除或迁移完毕，场地已平整，并设置排水设施，施工用水，电线路已铺设，临时设施及道路已修建。(2) 现场已设置测量基准线、水准点，施工前已放线定位，复核桩位。(3) 机械设置及工具备齐，并已维修，保养，处于完好状态。四、 施工工艺技术 1、施工工艺流程每栋号内孔桩开挖顺序为先深后浅，间隔开挖。场地平整、清理场地定位放线、浇筑孔桩圈挖第一节孔桩土石方绑第一节护壁钢筋、支护壁模板、孔心复核、校正模板浇筑第
13、一节护壁混凝土桩位轴线、孔心、垂直度复验安装绞架（电动提升机）、吊桶、鼓风机、活动盖板挖第二节孔桩土石方绑护壁钢筋、拆第一节模、支第二节护壁模板、校正模板浇筑第二节护壁混凝土检查轴位桩线、孔心、垂直度复验降排水逐层往下循环作业直至设计深度检查持力层达到设计要求后进行扩孔对桩径、深度、扩大头尺寸、持力层进行全面检查验收清理孔底虚土、排除孔底积水加工及吊放钢筋笼浇筑桩身混凝土桩基检测桩头浮浆剔凿。2、 主要操作方法测量采用坐标定位法：仪器使用全站仪；孔内土石方，当孔桩直径1200mm采用人工提土工具提至孔口，当孔桩直径1200mm采用电动提升机提至孔口；护壁混凝土采用现场拌制；孔桩钢筋笼采用现场制
