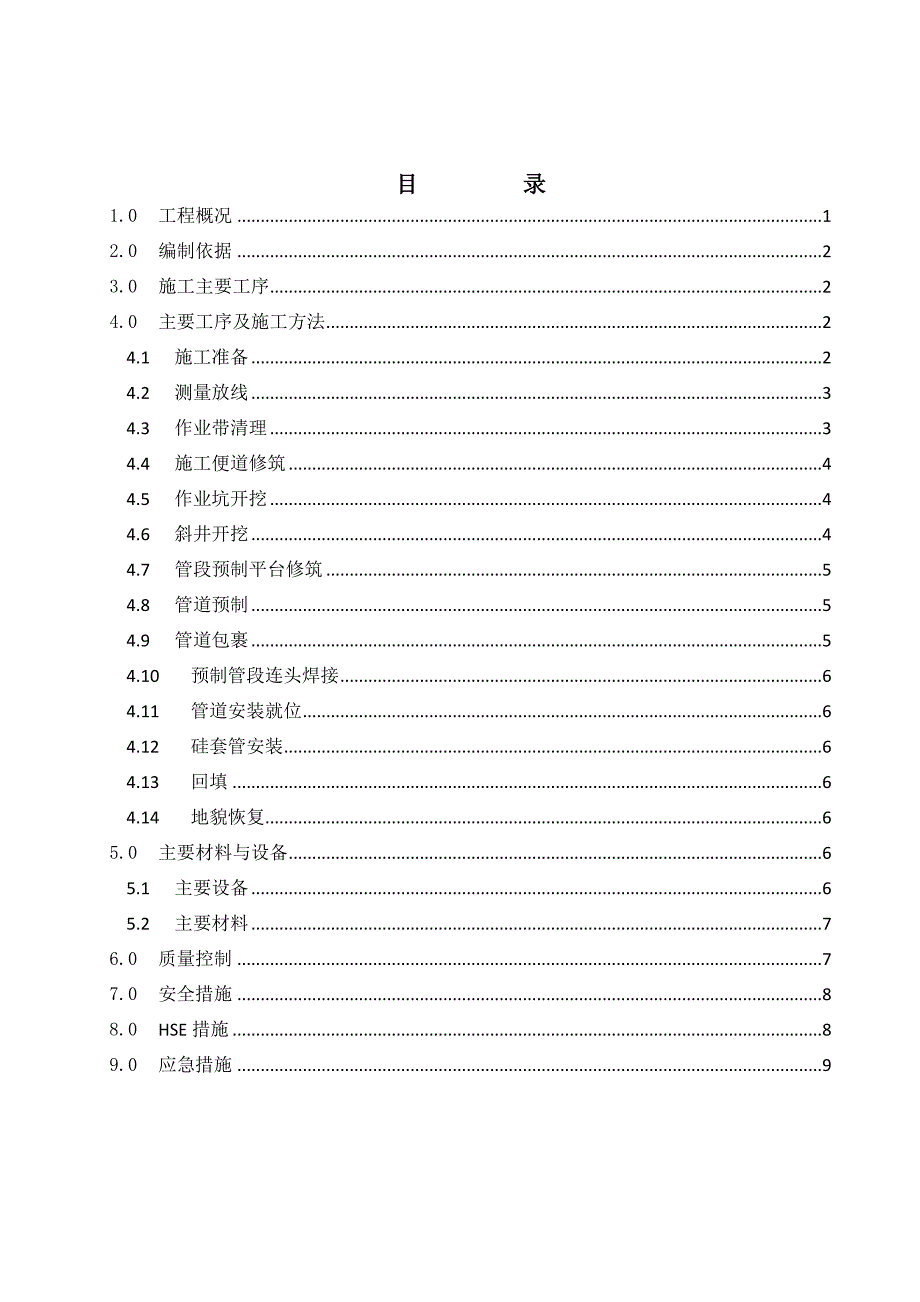

1、人工挖斜井穿越施工方案目 录1.0工程概况12.0编制依据23.0施工主要工序24.0主要工序及施工方法24.1施工准备24.2测量放线34.3作业带清理34.4施工便道修筑44.5作业坑开挖44.6斜井开挖44.7管段预制平台修筑54.8管道预制54.9管道包裹54.10预制管段连头焊接64.11管道安装就位64.12硅套管安装64.13回填64.14地貌恢复65.0主要材料与设备65.1主要设备65.2主要材料76.0质量控制77.0安全措施88.0HSE措施89.0应急措施91.0 工程概况本标段干线线路全长97、4Km，单管敷设，设计压力为8MPa，管径为660mm，材质为X65，设计

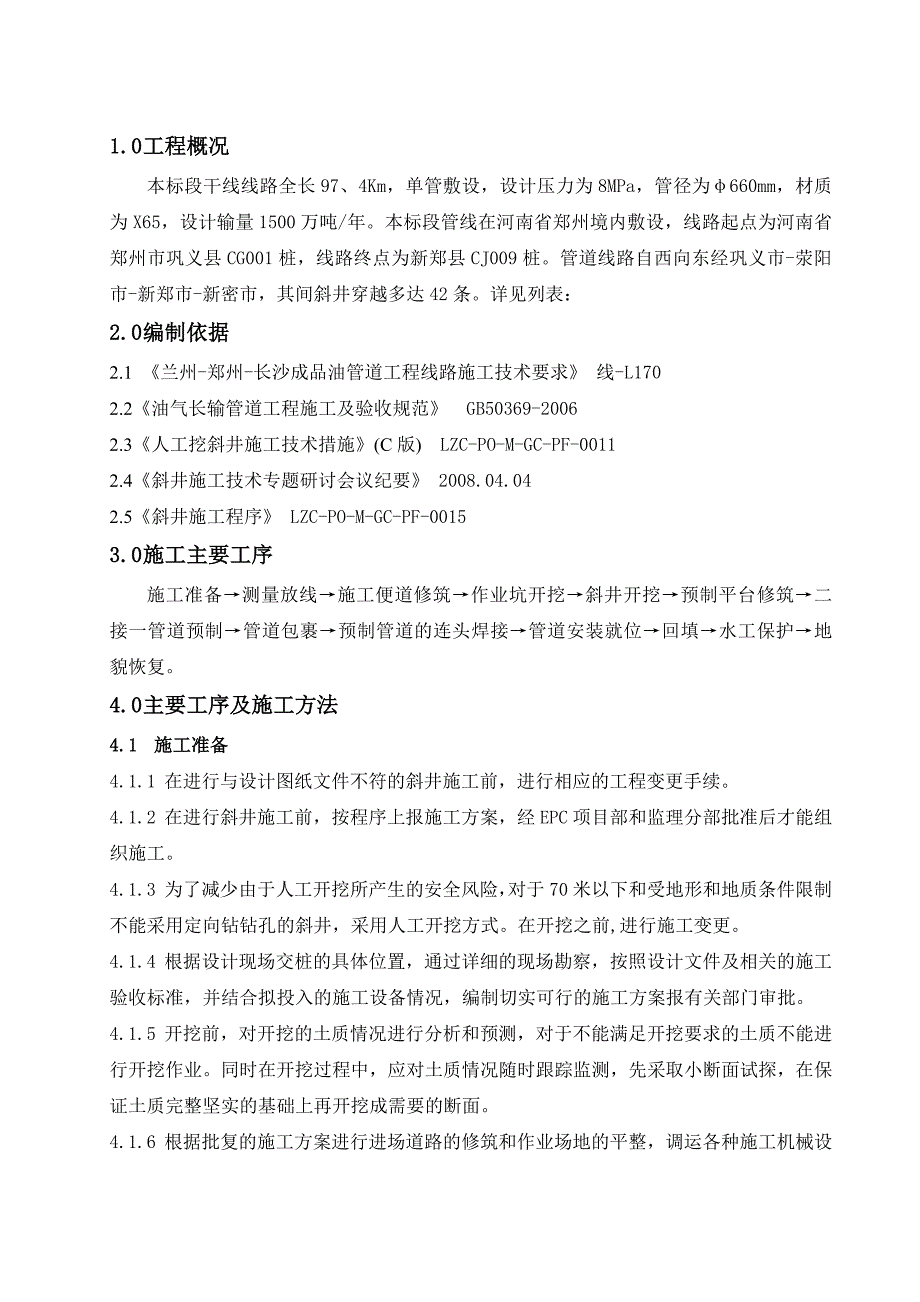

2、输量1500万吨/年。本标段管线在河南省郑州境内敷设，线路起点为河南省郑州市巩义县CG001桩，线路终点为新郑县CJ009桩。管道线路自西向东经巩义市-荥阳市-新郑市-新密市，其间斜井穿越多达42条。详见列表：2.0 编制依据2.1 兰州-郑州-长沙成品油管道工程线路施工技术要求 线-L1702.2油气长输管道工程施工及验收规范 GB50369-20062.3人工挖斜井施工技术措施(C版) LZC-PO-M-GC-PF-00112.4斜井施工技术专题研讨会议纪要 2008.04.042.5斜井施工程序 LZC-PO-M-GC-PF-00153.0 施工主要工序施工准备测量放线施工便道修筑作业坑
3、开挖斜井开挖预制平台修筑二接一管道预制管道包裹预制管道的连头焊接管道安装就位回填水工保护地貌恢复。4.0 主要工序及施工方法4.1 施工准备4.1.1 在进行与设计图纸文件不符的斜井施工前，进行相应的工程变更手续。4.1.2 在进行斜井施工前，按程序上报施工方案，经EPC项目部和监理分部批准后才能组织施工。4.1.3 为了减少由于人工开挖所产生的安全风险，对于70米以下和受地形和地质条件限制不能采用定向钻钻孔的斜井，采用人工开挖方式。在开挖之前,进行施工变更。4.1.4 根据设计现场交桩的具体位置，通过详细的现场勘察，按照设计文件及相关的施工验收标准，并结合拟投入的施工设备情况，编制切实可行的
4、施工方案报有关部门审批。4.1.5 开挖前，对开挖的土质情况进行分析和预测，对于不能满足开挖要求的土质不能进行开挖作业。同时在开挖过程中，应对土质情况随时跟踪监测，先采取小断面试探，在保证土质完整坚实的基础上再开挖成需要的断面。4.1.6 根据批复的施工方案进行进场道路的修筑和作业场地的平整，调运各种施工机械设备进场。4.1.7 按照设计图纸的要求，做好需用各种材料的采购拉运工作。4.1.8 制作必要的警示标志。4.2 测量放线4.2.1 管道中心线：结合图纸，通过对转交点的复测，确定出管道中心线。4.2.2 斜井坡度：根据对斜井穿越段内各个特殊点原始地面高程的测量和现场实际地形地貌情况而确定
5、，同时还要确保斜井穿越段管道与两端自然段管道能够正常顺利、连接。4.2.3 确定冲沟段斜井坡度时，一般只需要对斜井上下两个端点高程进行测量。4.2.4 确定黄土坡段斜井坡度时，除对斜井两端高程进行测量外，还需对台阶之间的接点（埋深最小点）进行测量。4.2.5 作业坑位置：选择在保证能进行溜管作业的同时，还应保证周围有足够的场地便于堆放物料和弃土。4.2.6 溜管及预制场地，施工便道占地边界线：在确定出管道中心线、斜井坡度和作业坑位置后，再对其进行确定。4.3 作业带清理4.3.1 施工前业主要组织施工单位会同地方政府有关部门对施工作业带内 地上、地下各种建（构）筑物、作物、树木、水塘等附着物进
6、行清点造册，施工作业带的清理应在放线完成并办理好征地手续后进行。4.3.2 施工作业带的平整、清理应遵循保护农田、果树、植被及配套设施。 减少或防止水土流失的原则。4.3.3 根据扫线地段地形地貌，采取相应的机械（推土机、挖掘机）或人工配合的方法进行清理，以保证施工机具顺利通过。4.3.4 山区丘陵段对施工作业带内及附近有可能危及施工作业安全的滑坡、崩岩、岩堆等彻底清除或采取有效防护措施，保证施工设备的顺利进出。4.4 施工便道修筑对于施工设备不能直接进入施工现场的地段，根据现场实际情况，确定修筑施工便道。在冲沟顶部施工设备一般不能直接进入，可利用附近小型冲沟或山间小路修筑施工便道。在斜井作业
7、施工前，首先要进行作业坑的开挖，井口的大小为坑底中心线两侧各3m，长为5m,深度上保证该点的设计埋深；斜坡道宽度上保证手推车和预制管段的顺利输送，坡度2025。为了加快施工进度，该作业坑可通过机械挖掘完成。4.5 作业坑开挖在斜井作业施工前，首先要进行作业坑的开挖，井口的大小为坑底中心线两侧各3m，长为5m,深度上保证该点的设计埋深；斜坡道宽度上保证手推车和预制管段的顺利输送，坡度2025。为了加快施工进度，该作业坑可通过机械挖掘完成。4.6 斜井开挖施工作业时，可从斜井的底端或顶端进行开挖。斜井底端可通过手推车将挖出的土方直接送至洞口外的堆土区，斜井顶端将卷扬机通过钢丝绳与手推车相连，带动手
8、推车从洞里向洞外行走，从而将挖出的土方送至洞外的堆土区，为了确保手推车顺利将土送到洞外，在松土过程中，需有一人始终扶着小车，以控制小车行走方向。在施工过程中，并通过仪器等手段进行严格的质量控制，同时采取严密的安全措施，具体实施情况做如下介绍：4.6.1 斜井开挖施工要点：4.6.2 质量控制a、 走向控制开挖前，在斜井开挖段不需要动土的表面上打木桩定出斜井方向。洞口形成后，在洞外斜井方向的延长线上打一排木桩，间距以1m为宜。并用细线将木桩相连控制斜井方向。开挖达到一定长度后，将洞外控制的方向引到洞壁上方，并同样打一排木桩，用细线相连以控制斜井的开挖方向。b、 坡度控制对最初掏挖的斜井洞口段采用
9、一起控制坡度。在逐渐掘进过程中，在洞壁侧面钉一排木桩用细线相连控制坡度。该线坡度即为斜井坡度，开挖过程中随时测量此线与地面的垂直距离，即可准确控制坡度。4.6.3 安全措施a、 洞内照明:在洞外设置发电机,向洞内供电照明。b、 安装支护棚：在入洞口2米内采取临时支护措施。在洞内挖掘施工过程中，必须有临时移动支护措施，长度2米，以保证安全作业空间。c、 洞内通风：为保证洞内工作人员呼吸畅通，在洞口放置一台鼓风机，通过尼龙管向洞内供气，随洞开挖一起向内延伸。d、 洞内通讯：在洞内外各配置1部对讲机，保持通讯畅通。e、 其他措施：在洞外作业坑搭设遮雨棚，防止雨水进入洞内；在遮雨棚外设置挡水墙，并沿墙
10、挖排水沟；每天施工后及斜井施工完成后等待溜管作业期间，将洞口封堵，防止无关人员进入。对于不能及时完成管道穿入的斜井，应对洞口进行防雨水保护。4.7 管段预制平台修筑在斜井施工期间，在距离井口一定距离的作业带上平整出一块管段预制场地，并在斜井开挖结束后，在井口周围清理修整出溜管作业场地，为确保溜管作业施工安全，溜管场地要保持一定平整度和大小。4.8 管道预制4.8.1 在沟上焊接的管段和喷砂设备能够进入地段，焊口的除锈作业必须采用喷砂工序进行，除锈质量达到Sa2.5级，对于特殊地段真正不能满足喷砂要求时，可采取电动钢丝刷除锈，除锈质量达到St3.0级。4.8.2 斜井内的管道采用溜管法穿入，为了
11、保证焊接质量，避免组对过程中产生的应力，斜井内的管道采取在地面上整体焊接穿入的方法，吊装穿入时其吊点不少于2点，避免管道受到弯曲应力。在受地形限制，对于大型吊装设备不能进场和斜井较长无法满足吊装时，在洞口进行斜向组对，在地面采取临时固定支撑的方式进行单根管的组对焊接，最多不能超过二接一。并严格按照管道施工工艺进行管道的焊接、无损检测和防腐，以确保管道焊接和防腐质量。在斜井特殊施工地段，为了保证穿管组对时施工的连续性，在焊道冷却到自然温度后进行检测作业。当检测结果合格后，方可进行防腐和穿管施工。4.9 管道包裹溜管作业过程中，管道防腐层和收缩套最容易受到损伤，因此，在溜管前，在焊口处增加牺牲防腐
12、套，用8mm橡胶板将管道包裹，并用铁丝捆扎。同时为便于管线下沟，外表在包裹竹片，用铁丝捆扎结实。4.10 预制管段连头焊接在进行管道连头焊接之前,首先将预制好的第一个二接一管段的一端(斜井底端方向)焊制封头、吊耳,然后用吊管机(加长杆)直接将该预制管段吊放到斜井内,当第一个预制管段尾端接近洞口时停止溜管,在用设备吊第二个二接一管段,在作业坑内进行连头焊接作业。管线较长，在接完第二个二个一管段后还需要焊接，可重复以上方法直至达到要求长度。4.11 管道安装就位在进行预制管道连头作业的同时,作业坑外用带卷扬机的推土机通过钢丝绳与管端相连，一方面,起到固定管段的作用,以确保管段连头焊接的正常进行；另
13、一方面，起到就位管道的作用。管段连头并经检测、防腐合格后，在吊管机的配合下，利用推土机进行溜管作业，随着推土机卷扬的运转，钢丝绳慢慢打开，管段缓缓滑入（或被牵引）斜井内，直到到达预定位置。4.12 硅套管安装 在进行主管道穿越前将硅套管固定在主管道一侧，在主管道穿越的同时,将焊接完的套管带到斜井内。4.13 回填管道安装就位后（光缆敷设完成），在斜井顶端井口把细土填入洞内，使土由上向下再洞内填充，并充满洞内。如果回填土不实，向洞内注入一定量的水加快沉降。斜井两端采用37灰土进行回填，坡顶灰土用量为90m3,坡脚灰土用量为66m3，适当用水进行沉淀，并采取措施进行夯实。4.14 地貌恢复由于采用
14、斜井施工，水工保护及地貌恢复工程量大大减少。只需要进行管道焊接预制场地和施工便道处的地貌恢复保护即可。5.0 主要材料与设备5.1 主要设备序号设备名称型号规格单位数量备注1吊管机台12焊接工程车台13推土机台1带卷扬机4挖掘机台15发电机台16小型汽油发电机台1洞内照明7鼓风机台2洞内通风8卷扬机台1倒运土9对讲机台410小车台2装土11安全支撑架个若干洞内支护12经纬仪台1测量5.2 主要材料序号材料名称规格单位数量备注1钢板41、22mm张52钢管50 m5503尼龙管50m4504五彩布70005线绳m21006木桩 根2007编织袋条4006.0 质量控制6.1质量控制，在进行穿越测量过程中，应认真测量并绘制穿越断面图，掌握斜井穿越断面情况。6.2严格控制点测量，对控制点高程和坐标进行严格定位和控制。6.3施工过程中，穿越轴线应严格按设计施工。6.4操作坑开挖时，为防止塌方，基坑开挖完后必须进行适当支护。6.5穿越施工时，管顶埋设应满足设计要求。6.6主管道的质量控制按照主管道施工质量控制要求进行。6.8每施工1.0米进行一次方向测量，发现偏离应立刻采取措施进行纠偏处理。7.0 安全措
