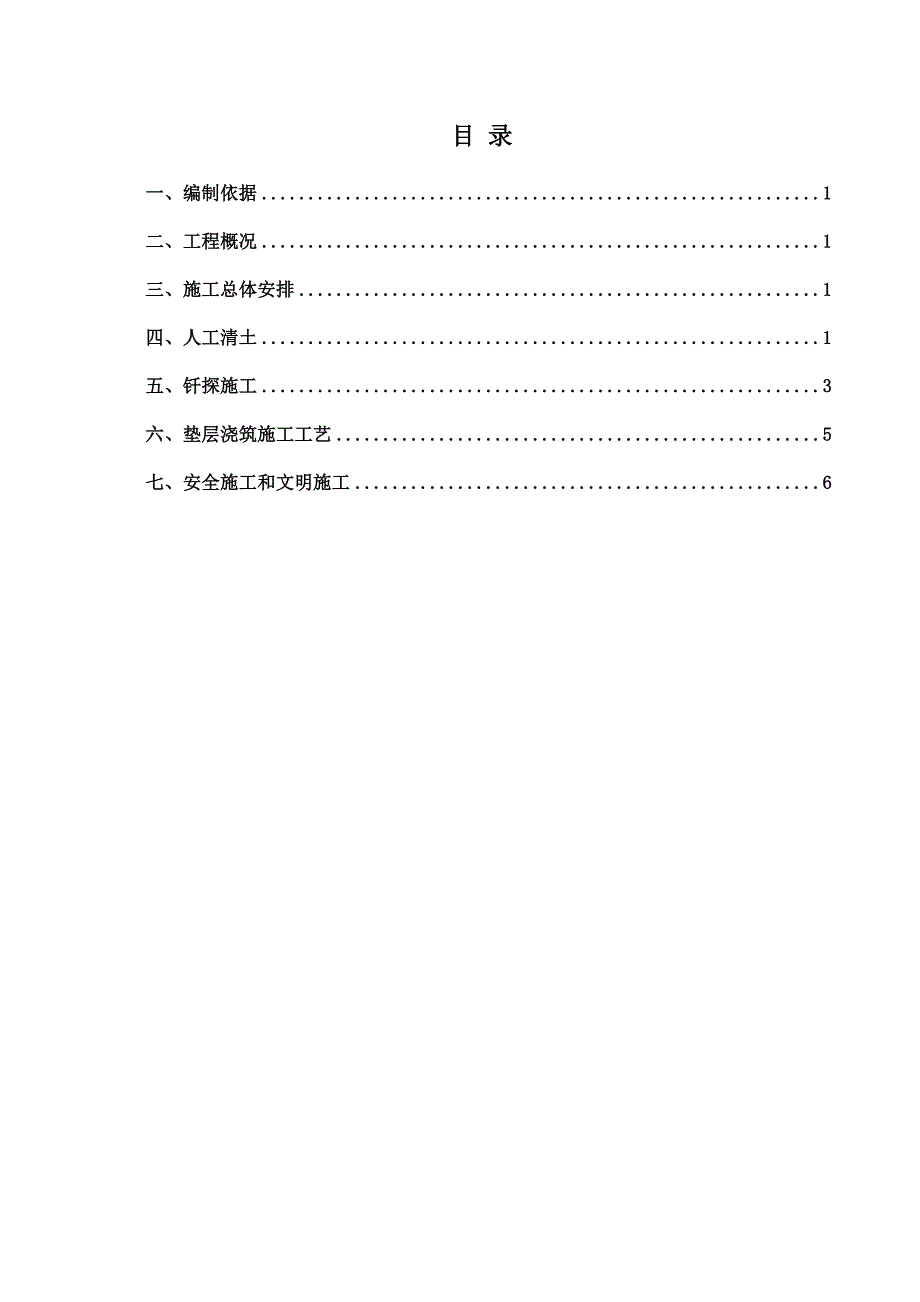

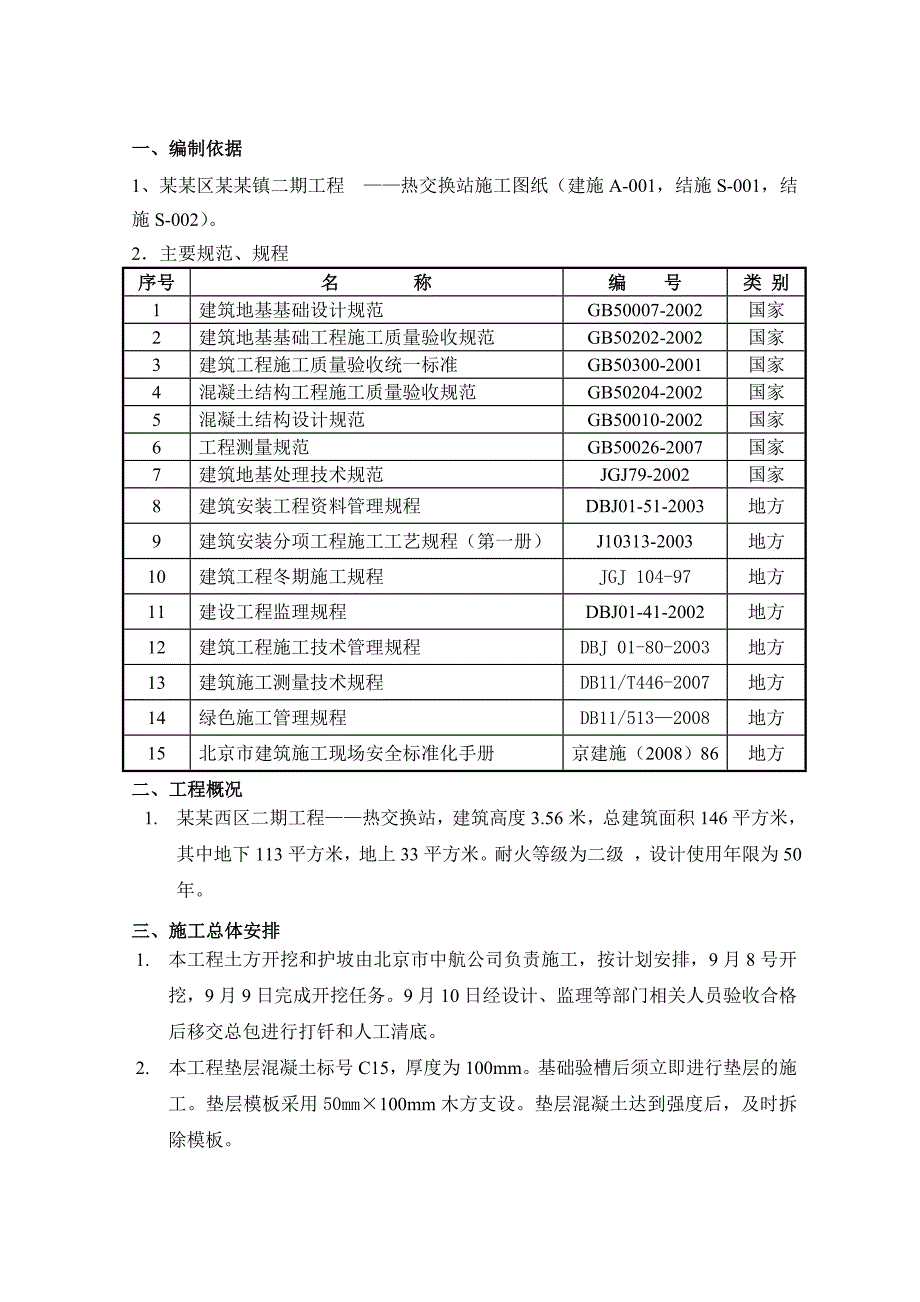

1、目 录一、编制依据1二、工程概况1三、施工总体安排1四、人工清土1五、钎探施工3六、垫层浇筑施工工艺5七、安全施工和文明施工6一、编制依据1、某某区某某镇二期工程 热交换站施工图纸（建施A-001，结施S-001，结施S-002）。2主要规范、规程序号名 称编 号类 别1建筑地基基础设计规范GB50007-2002国家2建筑地基基础工程施工质量验收规范GB50202-2002国家3建筑工程施工质量验收统一标准GB50300-2001国家4混凝土结构工程施工质量验收规范GB50204-2002国家5混凝土结构设计规范GB50010-2002国家6工程测量规范GB50026-2007国家7建筑地基
2、处理技术规范JGJ79-2002国家8建筑安装工程资料管理规程DBJ01-51-2003地方9建筑安装分项工程施工工艺规程（第一册）J10313-2003地方10建筑工程冬期施工规程JGJ 104-97地方11建设工程监理规程DBJ01-41-2002地方12建筑工程施工技术管理规程DBJ 01-80-2003地方13建筑施工测量技术规程DB11/T446-2007地方14绿色施工管理规程DB11/5132008地方15北京市建筑施工现场安全标准化手册京建施（2008）86地方二、工程概况1. 某某西区二期工程热交换站，建筑高度3.56米，总建筑面积146平方米，其中地下113平方米，地上33

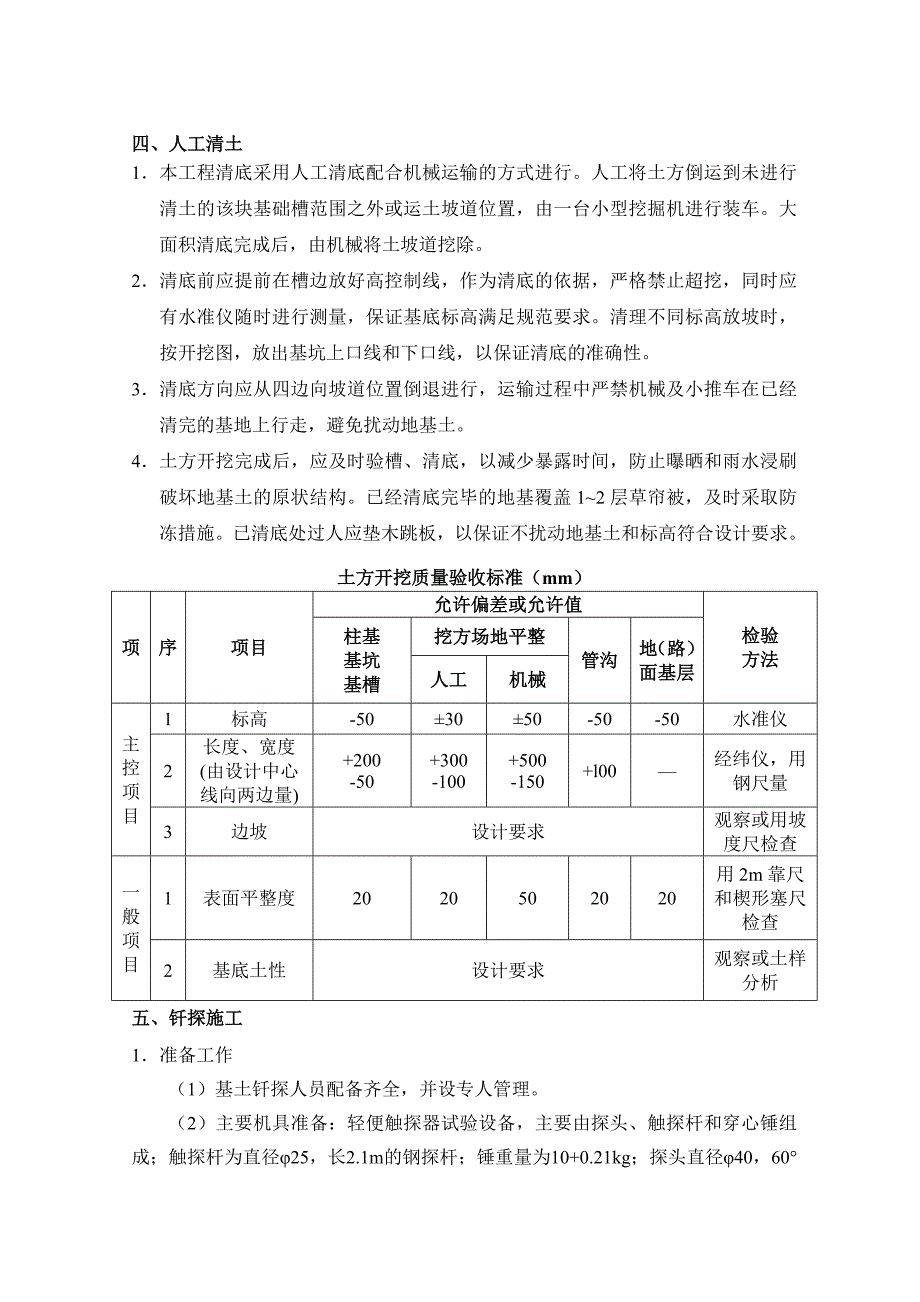

3、平方米。耐火等级为二级 ，设计使用年限为50年。三、施工总体安排1. 本工程土方开挖和护坡由北京市中航公司负责施工，按计划安排，9月8号开挖，9月9日完成开挖任务。9月10日经设计、监理等部门相关人员验收合格后移交总包进行打钎和人工清底。2. 本工程垫层混凝土标号C15，厚度为100mm。基础验槽后须立即进行垫层的施工。垫层模板采用50mm100mm木方支设。垫层混凝土达到强度后，及时拆除模板。四、人工清土1 本工程清底采用人工清底配合机械运输的方式进行。人工将土方倒运到未进行清土的该块基础槽范围之外或运土坡道位置，由一台小型挖掘机进行装车。大面积清底完成后，由机械将土坡道挖除。2 清底前应提
4、前在槽边放好高控制线，作为清底的依据，严格禁止超挖，同时应有水准仪随时进行测量，保证基底标高满足规范要求。清理不同标高放坡时，按开挖图，放出基坑上口线和下口线，以保证清底的准确性。3 清底方向应从四边向坡道位置倒退进行，运输过程中严禁机械及小推车在已经清完的基地上行走，避免扰动地基土。4 土方开挖完成后，应及时验槽、清底，以减少暴露时间，防止曝晒和雨水浸刷破坏地基土的原状结构。已经清底完毕的地基覆盖12层草帘被，及时采取防冻措施。已清底处过人应垫木跳板，以保证不扰动地基土和标高符合设计要求。土方开挖质量验收标准（mm）项序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人
5、工机械主控项目1标高-503050-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+l00经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析五、钎探施工1准备工作（1）基土钎探人员配备齐全，并设专人管理。（2）主要机具准备：轻便触探器试验设备，主要由探头、触探杆和穿心锤组成；触探杆为直径25，长2.1m的钢探杆；锤重量为10+0.21kg；探头直径40，60尖锥形状。其它有凳子、手推车、撬棍（拔钢钎用）和钢卷尺等。（3）准备钎孔回填的中砂。（4）钎探
6、人员必须持有钎探布点图，备好记录表。按图放线作好记录。（5）基槽应挖至设计标高，表面应平整。（6）夜间施工时，应有足够的照明设施，并合理地安排钎探顺序，防止错打或漏打。2工艺流程确定触探顺序就位触探拔探杆盖孔验收移位灌砂整理记录。（1）按钎探布点图放线，孔位钉上小木桩或洒上白灰点。（2）就位打钎：将触探钎尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。（3）记录锤击数：触探杆每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表 “轻型动力触探检验深度及间距表”执行，并做地基钎探记录。（4）拔钎：用铅丝将钎杆绑好，留
7、出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔进行保护。（5）移位：将触探器搬到下一孔位，以便继续打钎。（6）灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。（7）整理记录：按钎孔顺序编号，将锤击数填入统一表格（表C5-7详见附图）内，钎探记录与钎探布点图的钎探点数量和编号相对应，字迹清楚。总包和分包管理人员应加强钎探过程的数据管理，由专业工长看管钎探记录的过程，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。 轻型动力触探检验深度及间距表(m)排列方式基槽宽度检
8、验深度检验间距中心一排0.81.21.01.5m视地层复杂情况定 两排错开0.82.01.5梅花型2.02.13注意事项（1）整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档，应设专人记录。（2）探孔采用梅花形式布点，各孔之间的间距为1.5m。（3）操作人员要专心施工，扶锤人员与扶杆人员要密切配合，以防出现意外事故。（4）遇钢钎打不下去时，应请示有关工长或技术人员，取消钎孔或移位。不得不打或任意填写锤数。按岩土勘察设计规范GB50021-2001规定，每30cm超过100击或者15cm超过50击可停止改点钎探。钎探过程中，如遇到下部有小块岩石无法钎
9、探，可将钎探杆拔出，在周围15cm范围内换点进行钎探，并将异常情况记录在钎探点平面布置图上。如遇下部有软弱地基，应利用钎探杆探明其实际深度，并钎探到良好地基后，进行记录。同时，还应在其周围进行补探，以确定其范围，并在平面布置图上加以详细绘制，提供给设计及勘察单位作为地基处理的参考。如在施工过程中出现无法进行钎探的情况，根据现场的实际情况，会同勘察、业主、监理、设计的单位一起，共同确定基底土质的勘察方案。（5）基土受雨后，不得进行钎探。若清槽进入冬季施工，在基土表面覆盖单层或双层草帘被，随打随覆盖，不得大面积掀盖，以免基土受冻。六、垫层浇筑施工工艺本工程垫层混凝土标号C15。垫层厚度100mm。
10、基础验槽后须立即进行垫层的施工。边坡支护留设肥槽处每边伸出底板的宽度为300mm（无肥槽处（台仓）直接浇筑到基坑支护边即可）。基础验槽后须立即进行垫层的施工。1准备工作（1）采用商品混凝土，混凝土浇筑采用溜槽的方式。（2）垫层的基底土质情况、标高、尺寸均经过检查，应对基底进行清理，清除各种杂物，经隐蔽验收通过后，适量洒水润湿基底，随即进行混凝土浇筑。 （3）钎探孔必须在填实后方可进行垫层施工。（4）平板振动器、移动电源箱、操作架已准备就绪，且调试正常。2工艺流程清理基底支模板商砼运输到现场砼浇筑振捣找平养护（1）基底表面的浮土、杂物均应清理干净。（2）垫层侧模采用50100木方，采用16（间距
11、 2000mm）的短钢筋棍钉入土层加固，钉入长度必须大于300mm。（3）按每15米见方拉线控制标高（4）砼下料点应分散布置，浇筑砼应连续进行，如需间隔，时间尽量缩短，一般不超过2小时。（5）混凝土振捣采用平板式振捣器，其移动间距不大于50cm。振捣密实后，用大杠刮平。表面再用木抹子搓平，表面磨光机进行压光处理。（6）12h左右覆盖塑料薄膜（保湿养护）。若进入冬期施工，应立即覆盖塑料薄膜，再覆盖1-2层草帘被防止混凝土受冻。3质量标准及注意事项（1）模板必须清理干净，加固必须牢固。（2）垫层砼所用水泥、水、骨料、外加剂等必须符合施工规范和有关标准及规定，评定混凝土强度等级的试块必须符合设计要求
12、和施工规范的规定。（3）为保证边坡处垫层施工质量可以采取钢丝网加细石混凝土压光的二次施工法，如下节点：（4）允许偏差项目详见下表。垫层混凝土允许偏差序号项目允许偏差(mm)检验方法1表面平整度8用2m靠尺和楔形塞尺检查2标高10用水准仪检查3厚度+8，-5尺量检查（5）在浇筑的混凝土强度等级达到1.2Mpa以后，方准人员在其上走动和在上面继续施工。（6）注意不要漏振和振捣不密实。注意配合比是否准确及操作是否妥当。水平线或水平木桩要做准，操作时认真找平或用大杠刮平。（7）浇筑混凝土时使用导管或溜槽下灰，以免落灰口与浇筑面之间高差过大，造成混凝土离析。（8）试验人员按试验委托单作好试验取料工作。七
13、、安全施工和文明施工1安全注意事项（1）开工前由施工负责人向所有施工人员进行书面安全技术交底。（2）施工单位要有全面的安全生产制度，并设专职安全员负责现场施工安全。每天作业前对参加施工的人员进行安全交底。（3）进入现场要减慢车速，绝对服从现场安全员指挥，出入口设专人指挥车辆，确保交通流畅及安全。（4）施工时，现场车辆出入口处，设置交通安全指挥人员：夜间施工时，在入口和运输道路上，应有良好照明，危险区域，应设警戒标志。（5）施工人员进入现场严禁吸烟，必须戴好安全帽，带好个人防护用具。（6）任何人不得向坑底丢弃物品，以免砸伤槽底施工人员。（7）所有机械、机具以及用电设备的操作及使用均必须由专业人员
14、持证上岗，严禁别人乱动，使用前对其进行仔细检查或检修。（8）现场严禁乱拉电线，铲运及平整混凝土人员严禁损坏电缆线；夜间施工必须做好照明设备的保障。（9）振捣棒操作人员应穿胶鞋并戴绝缘手套，使用过程中如发生事故，要立即切断电源，进行检查修理。（10）作业面上施工人员必须穿绝缘胶鞋。（11）机械、机具的使用，应按相应有关安全操作规程进行操作。（12）混凝土罐车进场后要服从现场指挥人员的调度指挥，并按要求进行下料。下料作业应由该车驾驶员完成，严禁非驾驶人员操作。（13）施工人员要认真学习执行北京市建设委员会颁发的建筑施工安全知识读本，严防高空坠物、物体打击、机械伤害、触电伤害。2文明施工及环保措施（1）对道路上新掉渣土，应随掉随清理，每天收车前对道路进行彻底清扫，必要时用水冲洗，以达到环卫要求。 （2）混凝土罐车出场前要用水进行清洗。遗洒的混凝土要及时清理外运。（3）进入现场的机械车辆做到少发动、少鸣笛，以减少噪声。（4）混凝土的振捣棒要采用低噪声环保型振捣棒。（5）施工操作人员不得大声喧哗，操作时不得出现刺耳的敲击、撞击声。（6）夜间施工要做到文明作业，尽量减少噪音，不鸣笛、不轰油门，严格遵守各项规章制
