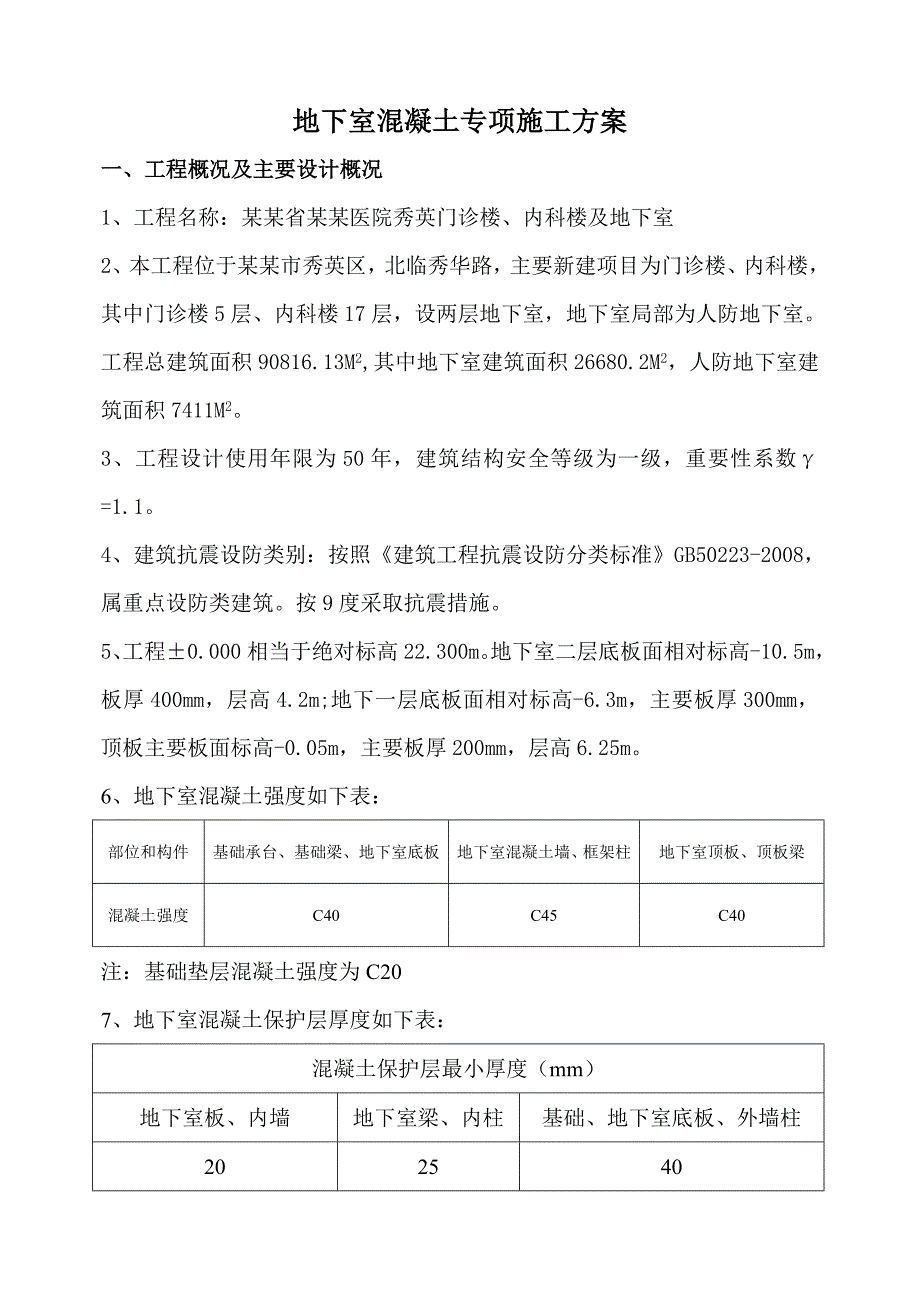

1、地下室混凝土专项施工方案一、工程概况及主要设计概况1、工程名称：某某省某某医院秀英门诊楼、内科楼及地下室2、本工程位于某某市秀英区，北临秀华路，主要新建项目为门诊楼、内科楼，其中门诊楼5层、内科楼17层，设两层地下室，地下室局部为人防地下室。工程总建筑面积90816.13M2,其中地下室建筑面积26680.2M2，人防地下室建筑面积7411M2。3、工程设计使用年限为50年，建筑结构安全等级为一级，重要性系数=1.1。4、建筑抗震设防类别：按照建筑工程抗震设防分类标准GB50223-2008，属重点设防类建筑。按9度采取抗震措施。5、工程0.000相当于绝对标高22.300m。地下室二层底板面

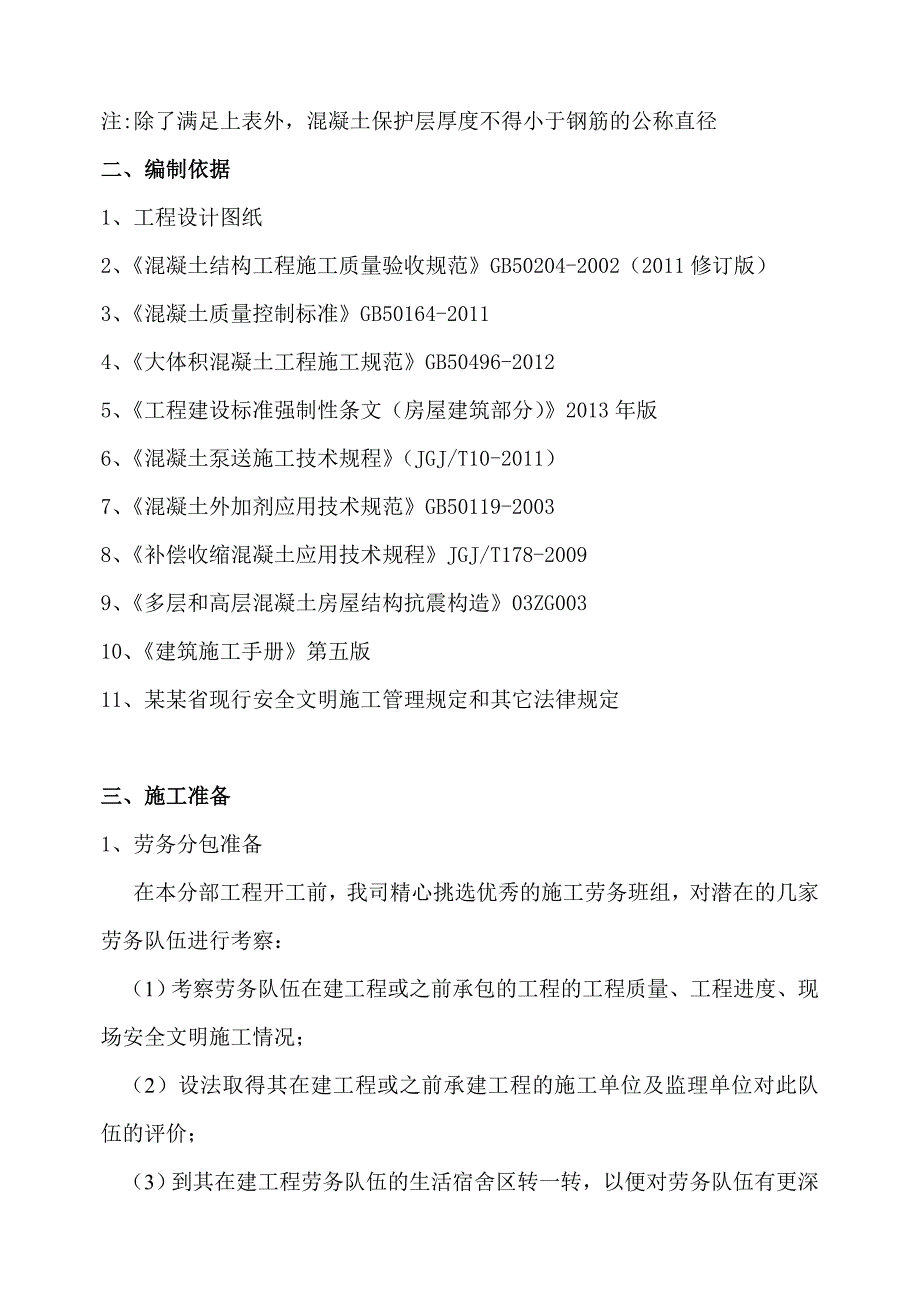

2、相对标高-10.5m，板厚400mm，层高4.2m;地下一层底板面相对标高-6.3m，主要板厚300mm，顶板主要板面标高-0.05m，主要板厚200mm，层高6.25m。6、地下室混凝土强度如下表：部位和构件基础承台、基础梁、地下室底板地下室混凝土墙、框架柱地下室顶板、顶板梁混凝土强度C40C45C40注：基础垫层混凝土强度为C207、地下室混凝土保护层厚度如下表：混凝土保护层最小厚度（mm）地下室板、内墙地下室梁、内柱基础、地下室底板、外墙柱202540注:除了满足上表外，混凝土保护层厚度不得小于钢筋的公称直径二、编制依据1、工程设计图纸2、混凝土结构工程施工质量验收规范GB50204-2
3、002（2011修订版）3、混凝土质量控制标准GB50164-20114、大体积混凝土工程施工规范GB50496-20125、工程建设标准强制性条文（房屋建筑部分）2013年版6、混凝土泵送施工技术规程（JGJ/T10-2011）7、混凝土外加剂应用技术规范GB50119-20038、补偿收缩混凝土应用技术规程JGJ/T178-20099、多层和高层混凝土房屋结构抗震构造03ZG00310、建筑施工手册第五版11、某某省现行安全文明施工管理规定和其它法律规定三、施工准备1、劳务分包准备在本分部工程开工前，我司精心挑选优秀的施工劳务班组，对潜在的几家劳务队伍进行考察：（1）考察劳务队伍在建工程或

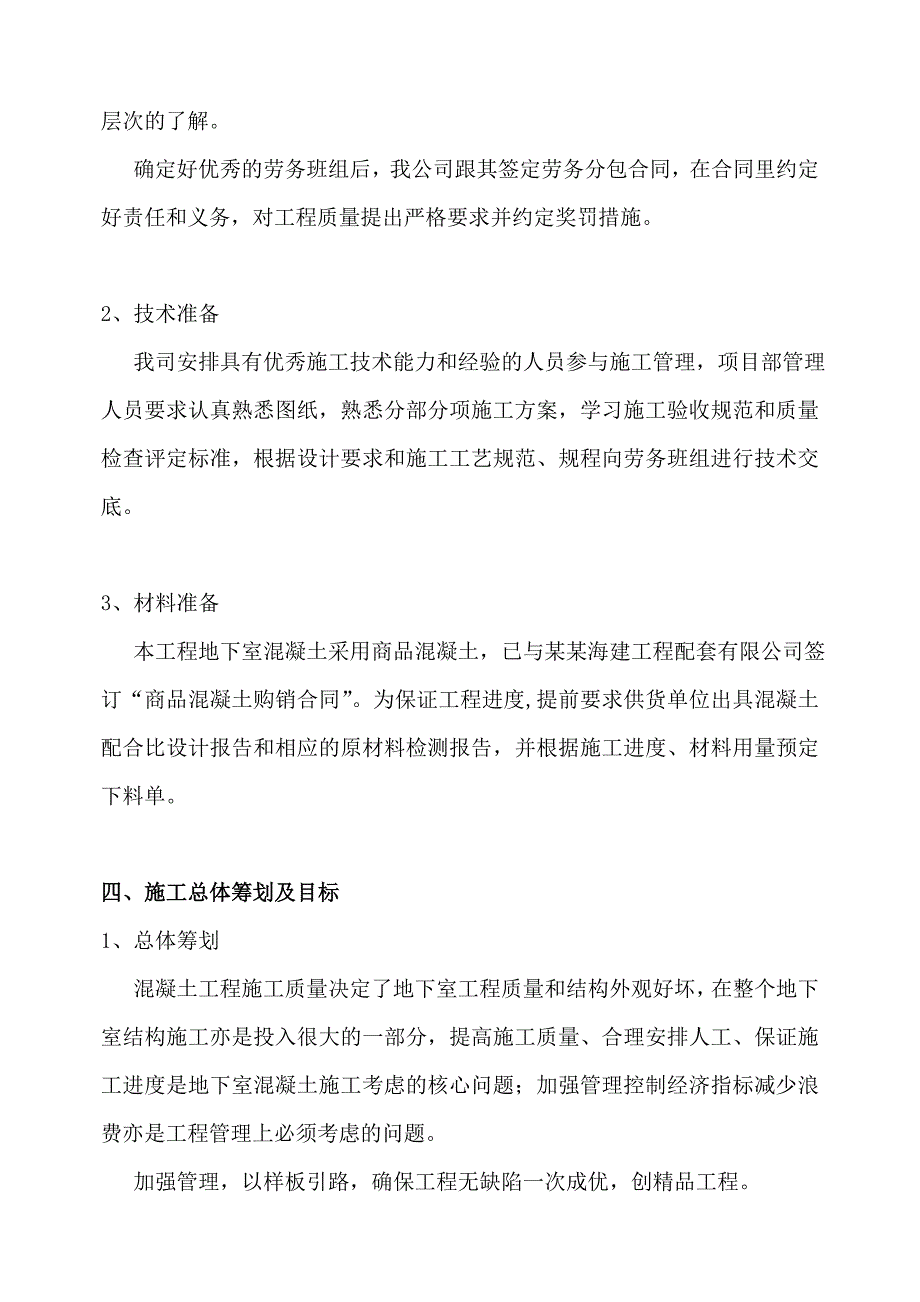

4、之前承包的工程的工程质量、工程进度、现场安全文明施工情况；（2）设法取得其在建工程或之前承建工程的施工单位及监理单位对此队伍的评价；（3）到其在建工程劳务队伍的生活宿舍区转一转，以便对劳务队伍有更深层次的了解。确定好优秀的劳务班组后，我公司跟其签定劳务分包合同，在合同里约定好责任和义务，对工程质量提出严格要求并约定奖罚措施。2、技术准备 我司安排具有优秀施工技术能力和经验的人员参与施工管理，项目部管理人员要求认真熟悉图纸，熟悉分部分项施工方案，学习施工验收规范和质量检查评定标准，根据设计要求和施工工艺规范、规程向劳务班组进行技术交底。3、材料准备 本工程地下室混凝土采用商品混凝土，已与某某海建
5、工程配套有限公司签订“商品混凝土购销合同”。为保证工程进度,提前要求供货单位出具混凝土配合比设计报告和相应的原材料检测报告，并根据施工进度、材料用量预定下料单。四、施工总体筹划及目标1、总体筹划混凝土工程施工质量决定了地下室工程质量和结构外观好坏，在整个地下室结构施工亦是投入很大的一部分，提高施工质量、合理安排人工、保证施工进度是地下室混凝土施工考虑的核心问题；加强管理控制经济指标减少浪费亦是工程管理上必须考虑的问题。加强管理，以样板引路，确保工程无缺陷一次成优，创精品工程。2、管理目标（1）质量目标：工程对施工质量要求高，秉着创精品工程、争创鲁班奖的目标，地下室混凝土工程要求以优良的施工质量
6、通过验收，并要求观感整体质量佳且无明显质量通病。（2）安全目标：杜绝死亡、重伤事故，轻伤事故低于2，争取以优良的管理达到零事故。（3）进度目标：地下室混凝土工程的施工进度符合施工组织设计中总进度计划要求。五、施工部署1、拟定投入机械、人工、仪器： 计划投入机械、工具表机具名称型号规格数量机具名称型号规格数量车载泵(天泵)SY5313THB461台砼输送泵（地泵）SY5125THB90142台铁锹若干混凝土罐车8辆平板振捣器HZ2-55台插入振动棒HZ6X-50 HZ6X-3010根塌落度筒1002003002套铁抹子5个计划投入人工施工部位浇筑施工工人养护工人地下室承台、基础梁153地下室二层
7、358地下室一层4510计划投入仪器序号器具名称单位数量01经纬仪台202水准仪台303全站仪台104塔尺把405钢卷尺把1006水准尺把507回弹仪台108酒精温度计个309全自动温湿度控制仪台12、主要管理人员安排 地下室混凝土施工在保证施工安全的前提下以控制现场施工质量为主，我司在工程现场以项目经理为第一责任人，安排技术能力强、经验丰富的管理人员负责现场管理和组织协调： 郭泽文（项目经理）组长，负责协调指挥工作；桂衡保（项目副经理）副组长，负责进度和人员安排；李国锋（总工长）组员，负责现场施工指挥；陈光淑（施工员）组员，负责现场技术指导李玮（质量员）组员，负责对质量进行检查王进喜（专职安
8、全员）组员，负责现场安全管理和安全检查工作六、主要施工方法和技术措施1、混凝土材料与配合比1)原材料的选用本工程商品混凝土供应站（某某海建工程配套有限公司）的混凝土原材料，将严格按质检站及检测中心要求，商品混凝土供应站采购所有原材料及外加剂质量必须有可靠保证。主要材料必须采用具有ISO9001质量管理体系认证的生产企业的产品。(1)水泥：在满足强度和耐久性等要求、及保证混凝土连续作业材料供应要求的前提下本工程优先选42.5R普通硅酸盐水泥，使混凝土施工质量得到保证；大体积混凝土（电梯筏板）需考虑水泥水化热，在保证混凝土强度的前提上，可适当选用低水化热水泥，也可采取加入添加剂减少水泥用量，大体积
9、混凝土所用水泥材料以最终配合比报告为准。(2)粗骨料：采用不含有机杂质、含泥量小于1%且符合筛分曲线、级配良好的青石机碎石，颗粒采用531.5粒径，以降低水泥用量和水化热量，减少用水量，使混凝土凝结收缩，泌水及干缩等随之降低。因为本工程采用泵送混凝土，为提高混凝土的可泵性，且本工程抗震等级高，地下室板面钢筋布置很密，为保证浇筑混凝土的质量，石子最大粒径不超过25mm。(3)细骨料：因采用泵送混凝土选用细度模量M0=2.63.8，含泥量不大于3%的中砂。控制细砂以0.3mm筛孔的通过率为为15%-30%,0.15mm筛孔的通过率为5%-10%。(4)粉煤灰：为减少水泥用量，改善混凝土的和易性，减
10、少泌水和干缩程度，可掺入水泥用量30%左右的级粉煤灰取代水泥。其烧失量8%，SO3应3%，细度8%，并应对水泥无不良反应。(5)外加剂：泵送剂、膨胀剂(HEA)。外加剂是保证混凝土质量的关键，所以外加剂厂家必须提前选定并送检，复试合格后方可使用。本工程地下室底板、顶板、外墙、水池墙、车道、屋面混凝土均采用补偿收缩混凝土，后浇带混凝土采用填充用膨胀混凝土，外加剂的掺量应符合混凝土用外加剂应用技术规范（GB50119-2003）的要求。为提高混凝土的可泵性可选用泵送剂；且为了提高地下室抗裂性能，在地下室混凝土中掺入按规定要求的膨胀剂；C40混凝土配制中为保证高标号混凝土配制的质量及获得良好和易性，
11、可掺入一定比例的矿粉。2)配合比设计与选用混凝土拌和料应具有良好的施工和易性和适当的坍落度，以保证运输、浇筑、振捣等所有工序顺利进行，而得到均匀密实，质量优良的制品。(1)混凝土配合比单（最终按搅拌站的配合比为准）(2)配合比的设计步骤按现行混凝土结构工程施工质量验收规范GB502042002（2011修订版）执行。先通过试验室初步确定混凝土的配合比，再通过现场试用进行调整，得出以上配合比。(3)本工程用于基础底板和地下室外墙的混凝土配合比混凝土中的最大碱含量不得大于3.0kg/m3。根据本工程特点和输送的性能，确定适当的坍落度，另外根据季节情况，随时调整混凝土坍落度。(4)混凝土浇筑，采用泵
12、送混凝土对混凝土的配合比搅拌质量和进入泵机料斗的混凝土性质较普通混凝土有更严格的工艺要求，除满足一般流动性、强度、耐久性、经济等要求外，还必须满足可泵性要求，即要求混凝土要有良好的和易性、和合适的坍落度，以免混凝土在管路中形成阻塞，造成管路输送中断。2、混凝土泵送施工技术1)泵送混凝土施工机械与计算本工程施工混凝土采用混凝土泵泵送，混凝土泵送机械主要采用砼输送泵型号为SY5313THB46(天泵)和SY5125THB9014（地泵）。地泵在进行配管时，需要设锥形管、弯管、软管，这些与直管会增加流动阻力，造成较大的压力损失，由于是地下室的施工，且泵送距离不超过100m，所以不用计算泵送能够达到的
13、距离。2) 泵管选择及布置(1)根据工程实际情况、泵机型号、输送距离及现场泵送混凝土排量，选择125A型输送管，配以锥形管、弯头，橡胶软管。(2) 对泵管的要求泵管布置应尽可能缩短管线长度，为减少压力损失，配管按照“走近路、少转弯”的原则，尽量缩短管线长度，少用弯管和软管，以减少泵送时的负荷，有利于顺利压送混凝土，提高混凝土的浇筑质量。泵管接头应严密，有足够的强度。输送管的铺设应保证安全施工，便于管道清洗、故障的排除和装拆维修的方便。在同一条管线中，应采用相同管径的输送管；同时采用新旧管时，应将新管布置在泵送压力较大处。管线布置应横平竖直，垂直管应在同一垂直线上。楼板施工面上的水平管越短越好。
14、由于楼面上水平管是临时性的，且泵送压力较小，因此仅简单用轮胎垫起即可，不必采用其他固定措施。泵管应定期检查，特别是弯管和锥形管等部位的磨损情况，以防爆管。垂直立管下端的弯管不得作为上部立管的支撑，而应设置坚固的钢支撑，承受垂直管重及混凝土流动的脉冲作用，并应保证弯头易于拆除，方便清理堵管故障。泵管（地泵）的固定泵管不得直接支承在钢筋、模板及预埋件上，干管每隔1.5m左右用支架或台垫固定，以便于排除堵管、装拆和清洗管道。由于地下室基坑较深，且起伏高差较大，设置的泵管固定简图如下图所示：3)混凝土运输车辆的选定SY5125THB9014混凝土泵实际平均输出量Q1 Q1=Qmaxal 式中Qmax最大输出量（m3/h）取85m3/h al-配管条件系数取0.8-作业条件系数取0.5 故：Q1850.80.534m3 /h需配备混凝土运输车辆数计算：N1Q1/（60V1）(60L1/S0+T1)式中V1：为运输车容量取8m3 （正常供应是为9m3） S0：为运输车平均行驶速度取30km/h L1：为运输车往返距离为30km T1：为每台运输车总计停歇时间取90(min)故：N1=32/(608)(6035/30+90)=5台次一台HBT-80混凝土泵配备5辆运输
