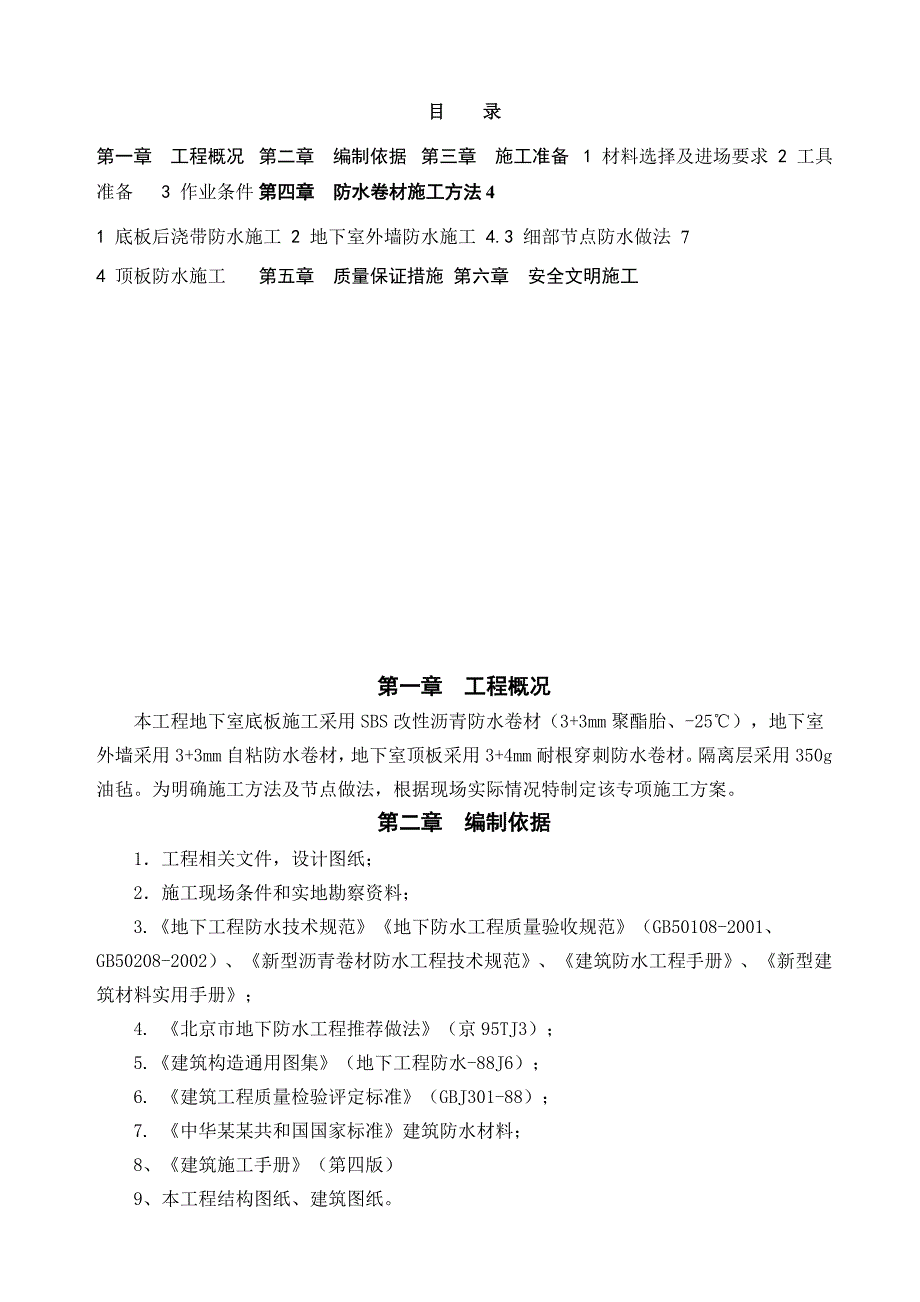

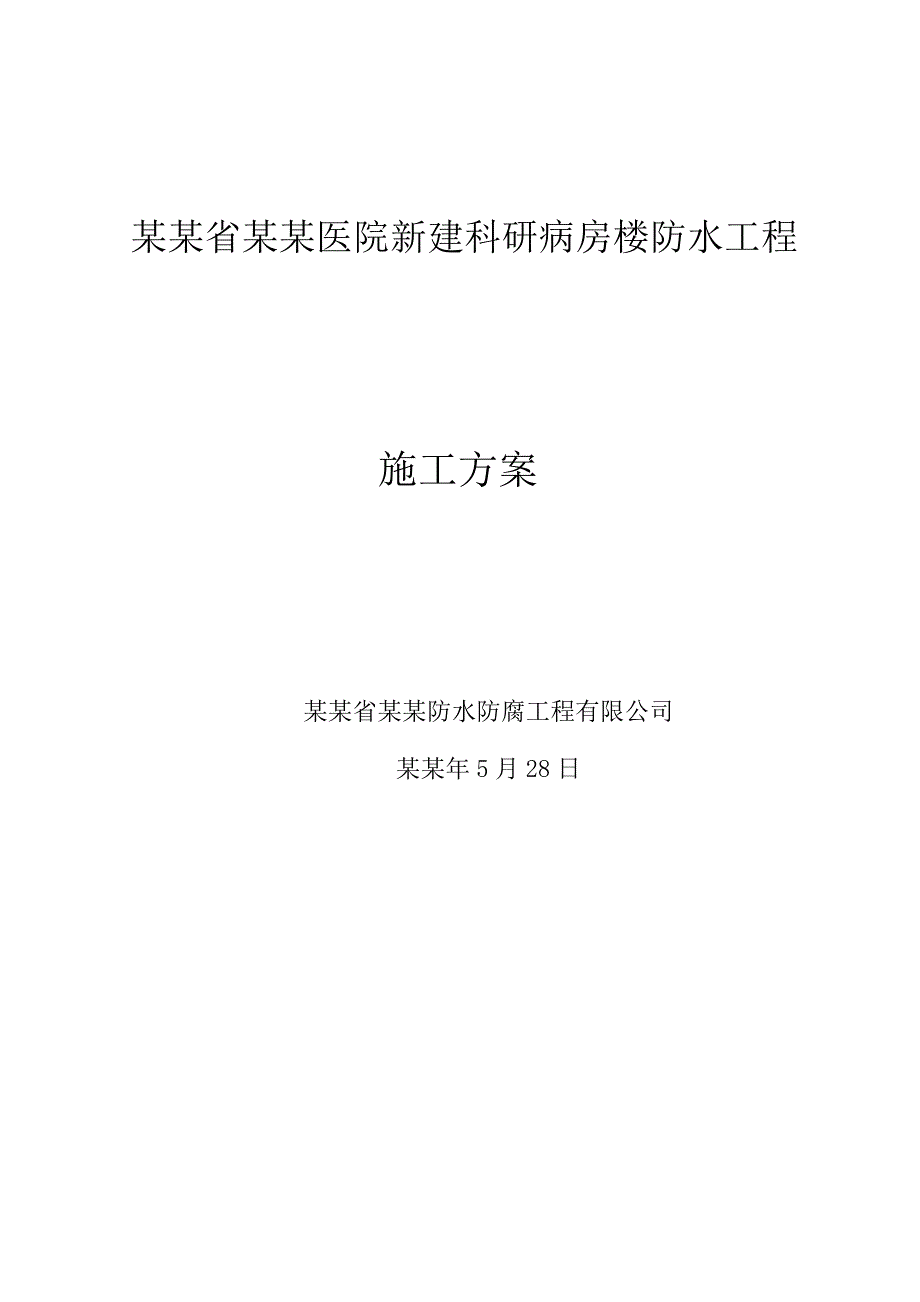

1、某某省某某医院新建科研病房楼防水工程 施工方案某某省某某防水防腐工程有限公司某某年5月28日目 录第一章 工程概况第二章 编制依据第三章 施工准备1 材料选择及进场要求2 工具准备3 作业条件第四章 防水卷材施工方法41 底板后浇带防水施工2 地下室外墙防水施工4.3 细部节点防水做法74 顶板防水施工第五章 质量保证措施第六章 安全文明施工第一章 工程概况本工程地下室底板施工采用SBS改性沥青防水卷材（3+3mm聚酯胎、-25），地下室外墙采用3+3mm自粘防水卷材，地下室顶板采用3+4mm耐根穿刺防水卷材。隔离层采用350g油毡。为明确施工方法及节点做法，根据现场实际情况特制定该专项施工方

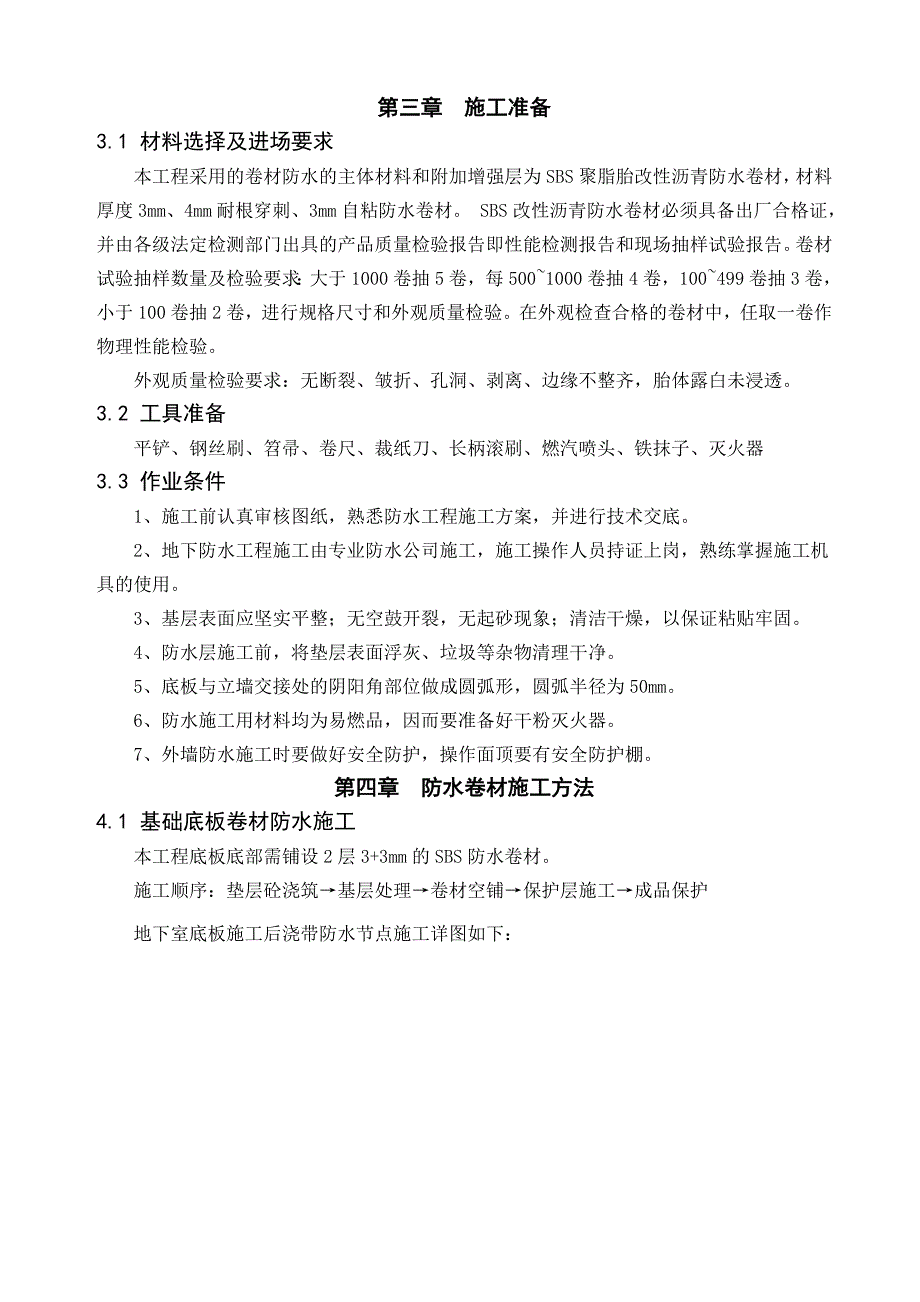

2、案。第二章 编制依据1工程相关文件，设计图纸；2施工现场条件和实地勘察资料；3.地下工程防水技术规范地下防水工程质量验收规范（GB50108-2001、GB50208-2002）、新型沥青卷材防水工程技术规范、建筑防水工程手册、新型建筑材料实用手册；4. 北京市地下防水工程推荐做法（京95TJ3）；5.建筑构造通用图集（地下工程防水-88J6）；6. 建筑工程质量检验评定标准（GBJ301-88）；7. 中华某某共和国国家标准建筑防水材料；8、建筑施工手册（第四版）9、本工程结构图纸、建筑图纸。第三章 施工准备3.1 材料选择及进场要求本工程采用的卷材防水的主体材料和附加增强层为SBS聚脂胎改
3、性沥青防水卷材，材料厚度3mm、4mm耐根穿刺、3mm自粘防水卷材。 SBS改性沥青防水卷材必须具备出厂合格证，并由各级法定检测部门出具的产品质量检验报告即性能检测报告和现场抽样试验报告。卷材试验抽样数量及检验要求：大于1000卷抽5卷，每5001000卷抽4卷，100499卷抽3卷，小于100卷抽2卷，进行规格尺寸和外观质量检验。在外观检查合格的卷材中，任取一卷作物理性能检验。外观质量检验要求：无断裂、皱折、孔洞、剥离、边缘不整齐，胎体露白未浸透。3.2 工具准备平铲、钢丝刷、笤帚、卷尺、裁纸刀、长柄滚刷、燃汽喷头、铁抹子、灭火器3.3 作业条件1、施工前认真审核图纸，熟悉防水工程施工方案，
4、并进行技术交底。2、地下防水工程施工由专业防水公司施工，施工操作人员持证上岗，熟练掌握施工机具的使用。3、基层表面应坚实平整；无空鼓开裂，无起砂现象；清洁干燥，以保证粘贴牢固。4、防水层施工前，将垫层表面浮灰、垃圾等杂物清理干净。5、底板与立墙交接处的阴阳角部位做成圆弧形，圆弧半径为50mm。6、防水施工用材料均为易燃品，因而要准备好干粉灭火器。7、外墙防水施工时要做好安全防护，操作面顶要有安全防护棚。第四章 防水卷材施工方法4.1 基础底板卷材防水施工本工程底板底部需铺设2层3+3mm的SBS防水卷材。施工顺序：垫层砼浇筑基层处理卷材空铺保护层施工成品保护地下室底板施工后浇带防水节点施工详图
5、如下：地下室外墙后浇带处防水做法：4.1.1 基层处理基层必须干燥、牢固、平整，无松动、起砂、脱皮等缺陷；且表面无渗水，无积水；基层的阴阳角应做成圆弧形，半径为50mm（或是折角45或135）。4.1.2 卷材铺贴施工时，将卷材按设计要求尺寸铺置于底板预留槽中，边展开卷材，边粘接。两幅卷材在长边、短边搭接宽度均不小于100mm；卷材接茬的搭接长度不应小于150mm.卷材铺设过程中应避免通缝的出现，卷材与附加层要求热熔满粘；卷材搭接缝部位表面热熔后，立即排除卷材下面的空气，并滚压粘接牢固，不得有空鼓、皱折。卷材施工操作时，火焰喷枪均匀往复移动烘烤卷材大面，喷枪距卷材面加热处约0.3-0.5m，注
6、意烘烤时不要过火烘烤接缝处已铺卷材面，直至卷材底面胶层呈黑色光泽并伴有微小气泡，及时推滚卷材进行粘铺、压实，粘铺时必须有熔融沥青从边端挤出。4.1.3 保护层施工卷材施工验收合格，确保卷材完好、无破损，及时用50mm厚C20细石混凝土做保护层。在保护层施工中避免铁抹子、铁锹等器具直接接触防水卷材，以防止卷材被破坏。4.1.4 成品保护卷材施工后，立即放置适当的警示标志，并清扫其表面砂子、石子，其上不得放置任何对卷材有损坏的物品，包括钢筋，带钉竹胶板，带钉木方，未做护脚的测量仪器用三脚架和自制的灯架等。手推车做好护脚后，方可在卷材上通行。施工人员必须穿平底鞋。并安排人员进行巡视。4.2 地下室外
7、墙防水施工本工程外墙防水采用2层3+3厚自粘防水卷材。 4.2.1、施工工艺流程：施工准备基层处理涂刷专用基层处理剂细部附加层粘贴弹基准线大面自粘卷材铺贴卷材收头固定用卷材密封膏封闭质检保护隔离层施工 4.2.2、操作要点及技术要求：4.2.2.1、基层处理：基层应坚实、干燥、平整、无灰尘、无油污，凹凸不平和裂缝处应用聚合物砂浆补平，施工前清理、清扫干净，必要时用吸尘器或高压吹尘机吹净。地下工程平面与立面交接处的阴阳角、管道根等，均应做成半径为50mm的圆弧。4.2.2.2、涂刷基层处理剂：在铺贴卷材之前，涂刷专用基层处理剂，基层处理剂应均匀并完全覆盖所有部位，不得漏涂，尤其是细部。用量约为0
8、.20kg/m2。在阴阳角等节点细部选用短柄刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材施工。涂刷基层处理剂后的基层应尽快铺贴卷材，以免受到二次灰尘污染。受到灰尘二次污染的基层必须重新涂刷基层处理剂4.2.2.3、一般细部附加处理：细部如阴阳角、管根部位等用专用附加层自粘卷材及裁剪好的阴阳角自粘卷材在两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将自粘卷材粘贴。附加层要求无空鼓，并压实铺牢。附加层卷材与基层：一般部位应满
9、粘，应力集中部位只需要轻微压贴即可。4.2.2.4、大面防水层自粘卷材铺贴：1）自粘卷材的粘结是将规划、展布好的卷材底部的隔离膜缓慢、均速地除去，采用压辊在卷材的正面均匀使压，使卷材与基层粘合的过程。2）铺设防水层时，卷材应铺设在预先涂布过基层处理剂的基层表面上，确定铺贴的具体位置，先把卷材展开，调整好铺贴位置，将卷材的末端先粘贴固定在基层上，然后从卷材的一边均匀地撕去隔离膜（纸），边去除隔离膜边向前缓慢地滚压、排除空气、粘结紧密。水平基层处理剂干燥后，及时弹线并铺贴卷材。铺贴时先将起端固定后逐渐展开，展开的同时揭开剥离纸，铺设时由低向高。垂直立面卷材与基层和卷材与卷材必须满粘。卷材搭接和密封
10、相邻卷材搭接宽度，地下工程一般不小于100mm，接茬处不小于100mm。搭接缝应压实粘牢，边缘用密封膏封闭。卷材收头立面卷材收头，应先用金属压条固定，然后用卷材密封膏封闭。4.2.2.5、保护隔离层施工：水平面一般用刚性保护，卷材铺贴完成并经检查合格后，应将防水层表面清扫干净，对防水层采取保护措施并根据设计要求进行防水保护层施工，卷材防水层与刚性保护之间设隔离层，隔离层材料可为低质沥青卷材、塑料膜、无纺布、纸筋灰等，地下工程侧墙采用聚苯板做软保护。（预铺反粘施工，可直接铺设钢筋和混凝土，不需设保护层）4.2.2.5、缺陷修复自粘卷材的自粘面受到灰尘污染后，会部分失去自粘结性能，表现为搭接封、收
11、口部位局部翘边、开口等现象。工程中一旦出现上述情况，必须及时进行修复，修复方法为采用热风焊枪、将热风焊嘴伸入翘边、开口内部，利用热风将自粘橡胶沥青加热融化，然后粘合。4.2.2.7、检查验收冷自粘卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现粘贴不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查并经验收合格后方可进行下道工序施工。4.2.2.8、分工序自检，自检合格后报请总包、监理及建设方按照国标地下防水工程质量验收规范（GB 50208-2002）验收，验收合格后及时进行保护层的施工。4.3、细部节点防水做法细部节点（阴阳角及其立面与水平面的转角处、施工缝、变形缝、
12、后浇带、穿墙管道根、预埋件以及突出水平面的相关细部以及防水层及附加防水层密封的部位主要是搭接缝（俗称接缝口）和卷材末端收头）是防水工程的薄弱环节，必须有针对性的进行合理、安全、科学的设计并要求高质量的施工操作，才能保证地下室防水系统的整体性及密闭不透水性。因此，细部节点附加层卷材粘贴完成并经检查质量合格后，即可进行主体防水层卷材的铺设和粘贴。4.3.1、自粘卷材搭接本工程中自粘卷材采用搭接施工，平面施工时，注意相邻自粘卷材纵向铺贴要粘牢,搭接长度为不小于100mm，相邻卷材的横向搭接要错开不小于1500mm,。地下工程铺贴立面卷材时，卷材在一、二期接茬的搭接长度应为150mm。如下示意图所示：
13、 4.3.2、自粘卷材搭接缝自粘卷材与卷材之间，必须满粘并粘结紧密自粘卷材搭接缝：必须满粘粘实，必要时采用手持压轮进行压缝处理。搭接缝的粘结：自粘卷材搭接缝的粘结，采用专用压辊在上层卷材的顶面均匀用力使压，以边缘呈密实粘合为准。必要时采用专用压轮二次压边。4.3.3、附加层的设置在平立面交接处、转折处、阴阳角、管根等部应设置自粘卷材附加增强层，一般情况下采用与大面自粘卷材同材质的专用附加层卷材宽度500mm。特殊部位附加自粘卷材则需现场按要求进行裁剪。阴阳角（此处的阴阳角专指三维交叉部位）在防水层施工中，数量诸多，也是防水层薄弱的部位之一，该处的通常做法是由施工作业人员按照下图方式现场裁剪和安
14、装：按照上图尺寸放样、裁剪、热合，并通过严格的质量检测。优点：保证防水系统质量4.3.4、底板与外墙交接处防水做法地下室从底面折向立面的附加层卷材与永久性保护墙的结触部位采用粘结铺贴；但应注意保留预留二期衔接部分的隔离膜。平立面交接处、转折处附加专用附加层卷材，底板自粘卷材与砖砌永久保护墙之间刷油满粘施工，自粘卷材收口部位采用砖体进行临时固定，待立墙施工时拆除临时保护，与底板自粘卷材接茬宽度不小于150mm，详见下图所示：4.3.5、外墙自粘卷材收口做法地下工程自粘卷材末端收头应采取机械固定，但收头部位均应用密封材料进行封闭，密封宽度不小于10mm。外墙立面卷材的收口采用固定压条、射钉固定、并
15、用沥青基密封膏密封，在保证防水系统的安全性能的前提下，对延长防水系统的安全使用寿命起到极大的帮助。柔性防水层收头如下图所示：4.3.6、穿墙管防水自粘卷材做法 4.3.7成品保护措施1、 已铺好的卷材防水层，应及时采取保护措施，不得受尖物的刺碰，以免损伤防水层。2、 阴阳角、管根等防水层，不得损伤，变形移位。3 、外墙甩出的预留茬头，在上部铺一层塑料布后砌两层砖压顶予以保护。立面防水施工结束后，应及时回填，严防架子、施工工具等抛落造成防水层破坏。4 、防水施工前应认真听取气象预报，在天气晴好时抓紧时间施工，雨天或大风沙天暂停施工，以免表面出现缺陷。5 、防水施工时，其它工种施工人员必须注意保护已做好的防水层。4.4 顶板防水施工4.4.1 技术准备基层处理涂步底油细部处理卷材试铺铺贴第一层卷材铺贴第二层卷材质量验收成品保护4.4.2 施工方法基层处理、卷材的粘贴方式均与地下室底板防水施工方法相同。4.4.3 成品保护卷材施工验收合格，及时用14mm
