1、（RFJ01-2002）9.1-1 采暖管道安装分项工程质量验收记录表 工程名称结构类型部 位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经 理保证项目项 目质 量 情 况1管材的材质、规格必须符合设计要求，隐蔽管道和整个采暖系统的水压试验结果，必须符合设计要求和施工规范规定2管道固定支架的位置和构造必须符合设计要求和施工规范规定3伸缩器的安装位置必须符合设计要求，并应按有关规定进行预拉伸4管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起弯点、支、吊架边缘必须大于50mm5采暖系统竣工后或交付使用前必须进行吹洗基本项目项 目质 量 情 况等 级123456789101管道坡
2、度2镀锌碳素钢管道的连接3非镀锌碳素钢管道的连接4阀门安装5管道支（吊、托）架及管座（墩）6安装在内部隔墙上的套管7管道、箱类和金属支架涂漆允许偏差项目项 目允许偏差（mm）实 测 偏 差 值（mm）123456789101水平管道纵、横方向弯曲(mm)每1m管径小于或等于100mm0.5管径大于100mm1全长(25m以上)管径小于或等于100mm13管径大于100mm252立管垂直度（mm）每1m2全长（5m以上）103弯管Dmax - Dmin椭圆率 Dmax管径小于或等于100mm10/100管径大于100mm8/100皱折不平度(mm)管径小于或等于100mm4管径大于100mm54
3、除 污 器几何尺寸105管道保温厚 度+0.1-0.05表面平整度卷材或板材5涂抹或其他10检查结果保 证 项 目 基 本 项 目检查 项，其中优良 项，优良率 %允许偏差项目 实测 点，其中合格 点，合格率 %检查结论专业技术负责人年 月 日验收结论监理工程师年 月 日注：为保温层厚度；Dmax，Dmin分别为管子最大外径及最小外径。 （RFJ01-2002）9.2-1 散热器及太阳能热水器安装分项工程质量验收记录表 工程名称结构类型部 位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经 理保证项目项 目质 量 情 况1暖风机、辐射板和铸铁、钢制散热器的型号、规格、质量及安装前
4、的水压试验必须符合设计要求和施工规范规定2背面需做保温层的辐射板，保温层必须紧贴在辐射板上，严禁有空隙基本项目项 目质 量 情 况等 级123456789101铸铁翼型散热器安装后的翼片完好2钢串片散热器肋片完好3散热设备支、吊、托架4散热设备及其支、吊、托架涂漆允许偏差项目项 目允许偏差（mm）实 测 偏 差 值（mm）123456789101散热器坐标内表面与墙面距离6与窗口中心线20标高底部距地面15全长内的弯曲中心线垂直度3侧面倾斜度3灰铸铁长翼型（60）（38）24片457片6圆翼型2m以内334m4M132柱 型314片41524片6钢制串片型2节以内334节4板 型L1m4L1m

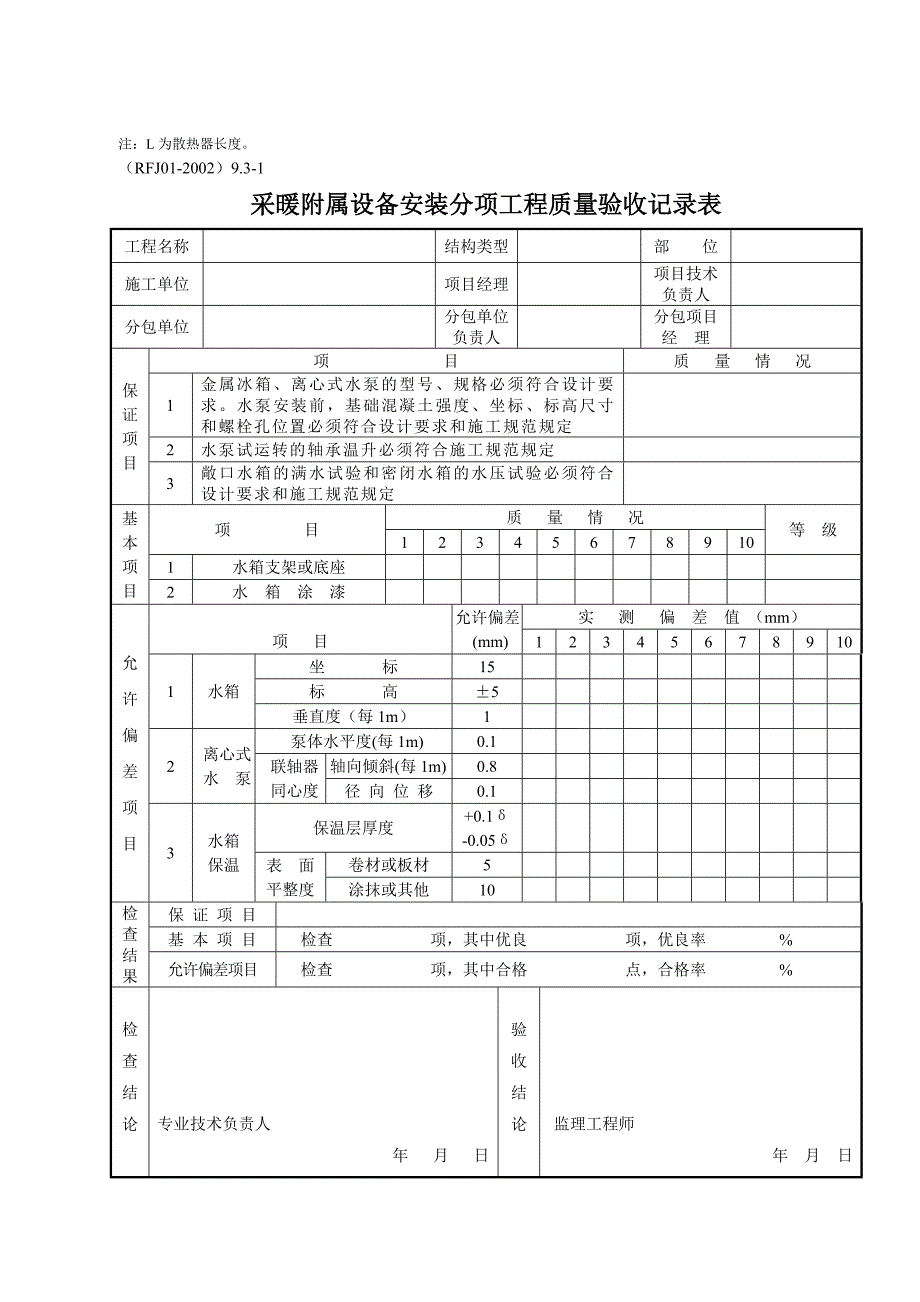

5、6扁管型L1m3L1m5柱 型312片41320片62壁挂式暖风机标 高中心线距地面203辐射板标 高中心线距地面20坡 高水平安装不小于5/1000+1/1000-04板 式直 管太阳能热水器标 高中心线距地面20固定安装朝向最大偏移角（度）15检查结果保 证 项 目 基 本 项 目检查 项，其中优良 项，优良率 %允许偏差项目 实测 点，其中合格 点，合格率 %检查结论专业技术负责人年 月 日验收结论监理工程师年 月 日注：L为散热器长度。（RFJ01-2002）9.3-1采暖附属设备安装分项工程质量验收记录表工程名称结构类型部 位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项
6、目经 理保证项目项 目质 量 情 况1金属冰箱、离心式水泵的型号、规格必须符合设计要求。水泵安装前，基础混凝土强度、坐标、标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定2水泵试运转的轴承温升必须符合施工规范规定3敞口水箱的满水试验和密闭水箱的水压试验必须符合设计要求和施工规范规定基本项目项 目质 量 情 况等 级123456789101水箱支架或底座2水 箱 涂 漆允许偏差项目项 目允许偏差(mm)实 测 偏 差 值 （mm）123456789101水箱坐 标15标 高5垂直度（每1m）12离心式水 泵泵体水平度(每1m)0.1联轴器同心度轴向倾斜(每1m)0.8径 向 位 移0.13水箱
7、保温保温层厚度+0.1-0.05表 面平整度卷材或板材5涂抹或其他10检查结果保 证 项 目基 本 项 目检查 项，其中优良 项，优良率 %允许偏差项目检查 项，其中合格 点，合格率 %检查结论专业技术负责人年 月 日验收结论监理工程师年 月 日注：为保温层厚度。（RFJ01-2002）9.4-1 金属管制作分项工程质量验收记录表 工程名称结构类型部 位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经 理保证项目项 目质 量 情 况1风管的规格、尺寸及使用材料、规格、质量必须符合设计要求2风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。直管纵向咬缝错开3焊缝严有烧穿、漏焊和裂纹等缺陷。纵向焊缝必须错开基本项目项 目质 量 情 况等 级123456789101风管外观2风管的法兰3风管加固4不锈钢板、铝板和复合钢板风管外观允许偏差项目项 目允许偏差（
