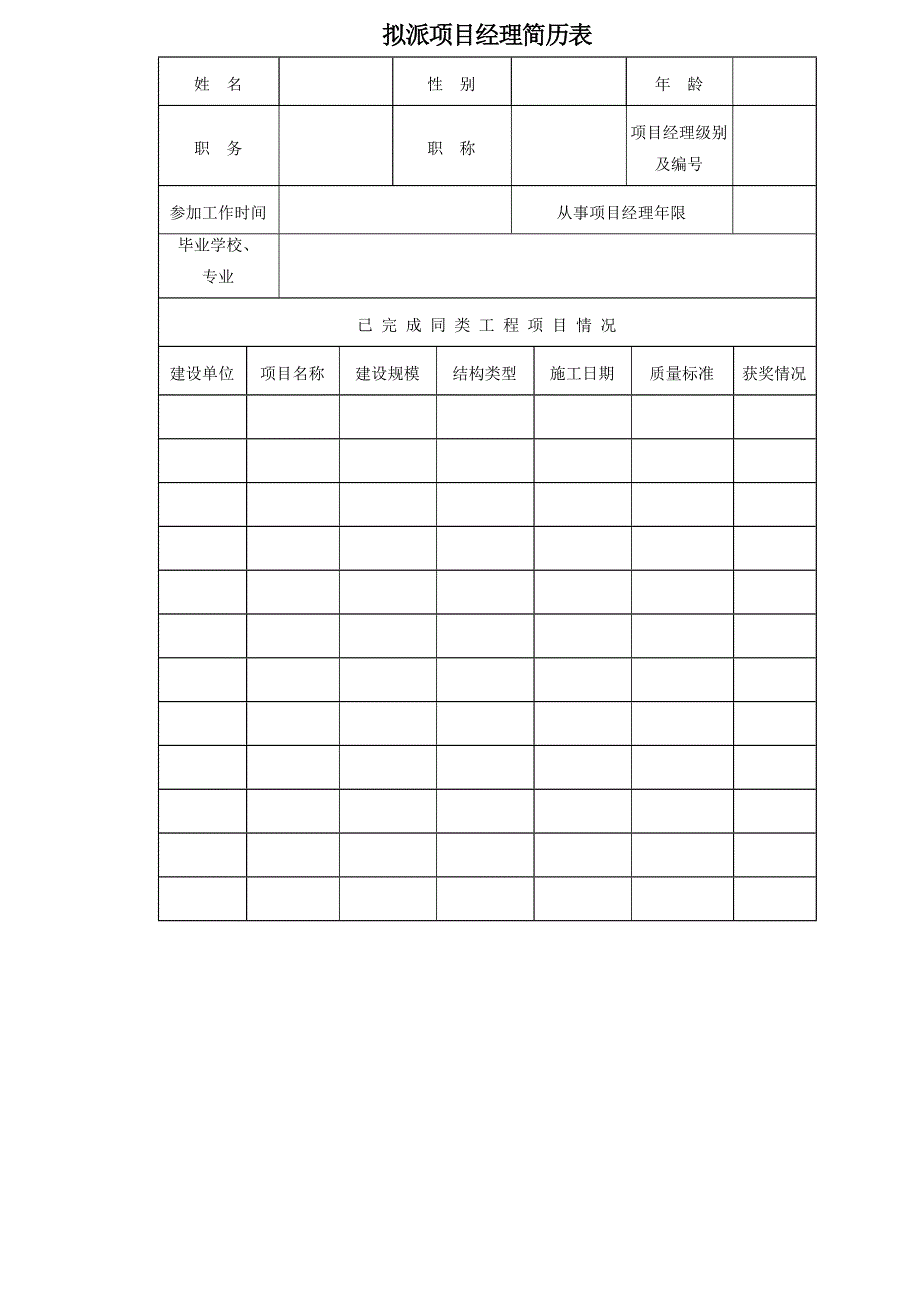

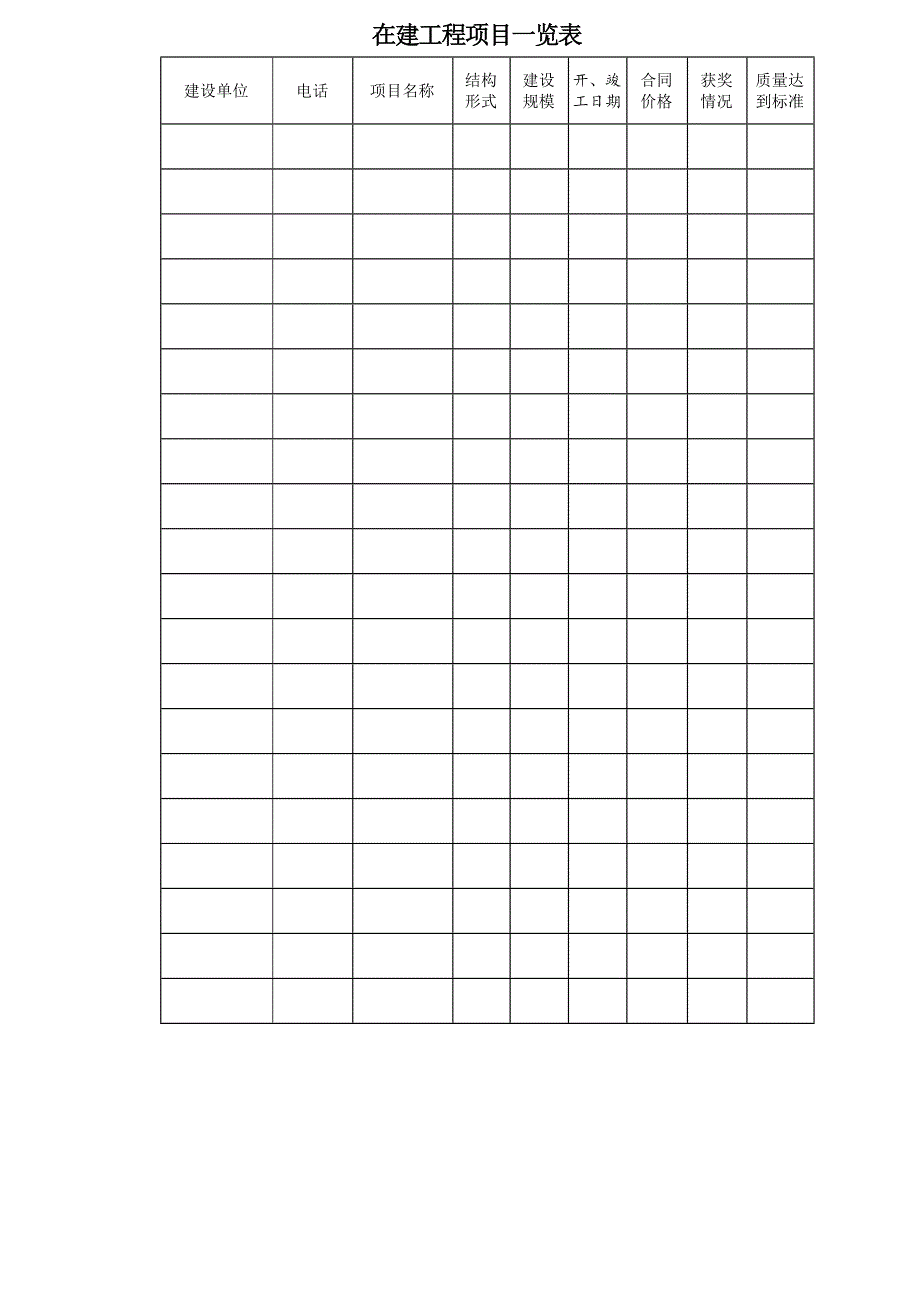

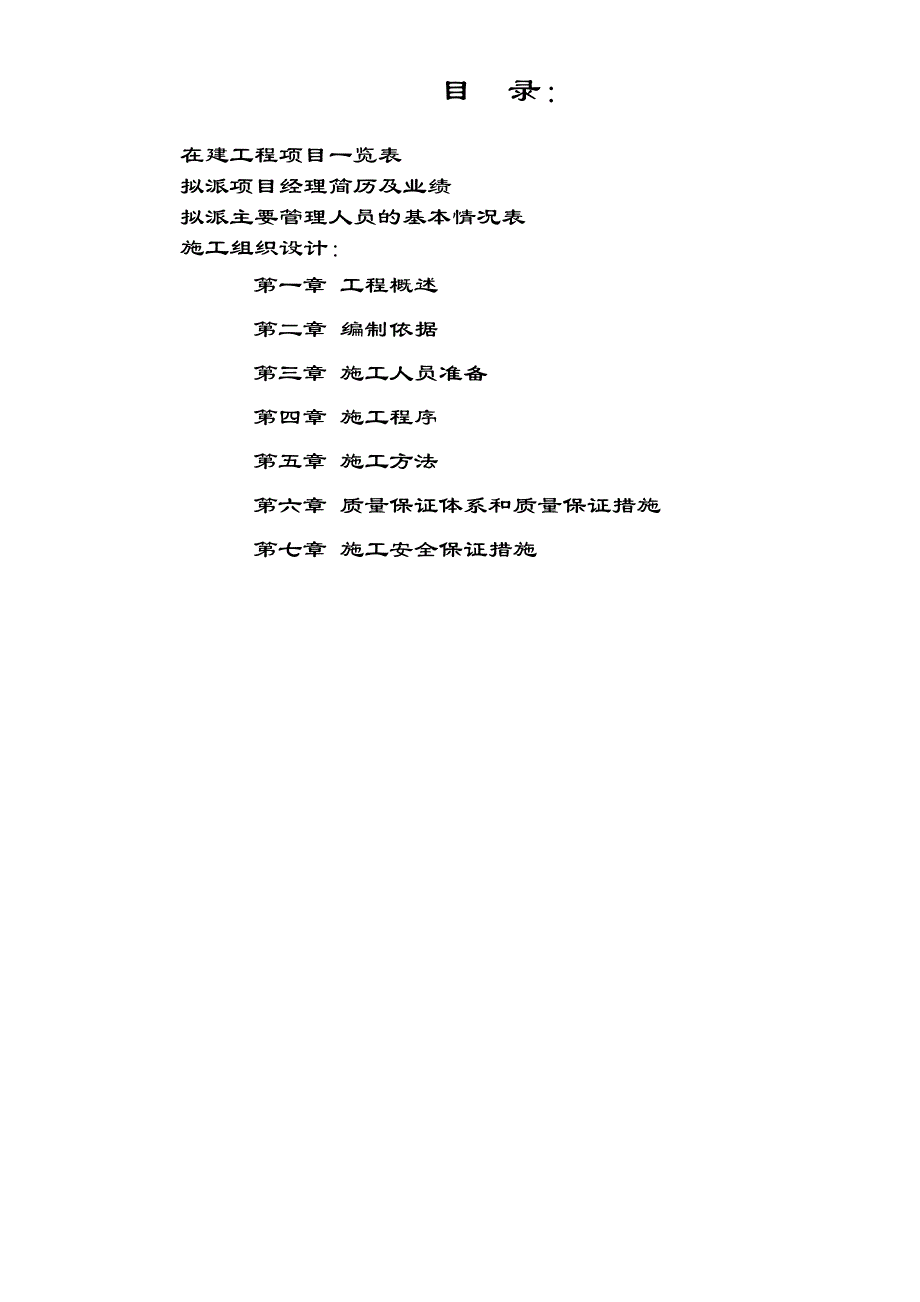

1、 目 录：在建工程项目一览表拟派项目经理简历及业绩拟派主要管理人员的基本情况表施工组织设计：第一章 工程概述第二章 编制依据第三章 施工人员准备第四章 施工程序第五章 施工方法第六章 质量保证体系和质量保证措施第七章 施工安全保证措施在建工程项目一览表建设单位电话项目名称结构形式建设规模开、竣工日期合同价格获奖情况质量达到标准拟派项目经理简历表姓 名性 别年 龄职 务职 称项目经理级别及编号参加工作时间从事项目经理年限毕业学校、专业已 完 成 同 类 工 程 项 目 情 况建设单位项目名称建设规模结构类型施工日期质量标准获奖情况 拟派主要管理人员基本情况表主 要管理人员姓名职务职称专业上岗证名
2、称主要资历、经验及承担过的类似工程项目总部项目主管技术负责人项目经理部项目经理技术负责人质量负责人控制负责人材料负责人一拟投入本工程主要施工机械设备一览表序号机械或设备名称型号规格数量产 地制造年份额定功率（KW）计划进场日期自有/租赁12345678910第一章 工程概述一、概况： 二、主要实物量：序号产品名称单位数量123456789101112131415161718192021合计第二章 编制依据安装标准规范 工业自动化仪表工程施工及验收规范 GBJ 93-86自动化仪表安装工程质量检验评定标准 GBJ 131-90电气装置安装工程施工及验收规范GB50168173-92现场设备工业管
3、道焊接施工及验收规定GBJ 236-92石油化工仪表工程施工技术规程SHJ 521-91炼油厂自动化仪表安装设计技术规定SYJ 1010-82化工建设施工组织设计标准HG 20235-93工业管道工程施工及验收规范GB50235-97第三章 施工人员准备3.1 施工任务划分主要分成以下几个作业系统（区）。DCS集散控制系统、控制室、现场仪表、桥架电缆。各作业系统（区）配备相应施工人员，同时依据各系统进展情况，随时进行调整。3.2 施工人员选择 配备仪表施工队队长一名、高级工程师一名、工程师一名。 施工班长由现任仪表班长担任。 施工人员中仪表工选择技术素质较高，有施工经验的人员。 DCS集散控制
4、系统、以及仪表调试主要由仪表高级工程师、工程师负责。3.3 施工人员的培训3.3.1 施工前设计人员需向施工管理人员进行技术交底，施工技术人员向施工班组进行技术交底。尤其是DCS的安装及调试要求进行交底，内容包括：图纸要求、规范标准、施工步骤、技术措施和检验方法等。3.3.2 组织施工人员熟悉图纸及有关资料规程规范，专门针对性训练和技术培训（如PLC系统安装调试等）。3.4 劳动力计划工 种人 数仪表工20焊工5临时电电工2辅助工8起重工2架子工3第四章 施工程序根据自控仪表专业及本工程自动化程度高，工期要求紧的特点，因此，必须运用网络管理技术，对整个系统结构进行科学地分工，尽可能与其它专业并
5、行施工，穿插作业，提高工作效率，加快施工进度。结合本公司在山东济宁凯模特化工有限公司、山东中氟化工有限公司，山东盛隆煤焦化项目等工程中的施工经验，合理组织、安全调试，做好土建、电气、设备工艺管道等专业的协调工作。第五章 施工方法针对本工程的DCS系统如何科学合理、高效地进行安装调试，可参照我公司编制的国家级工法总体分散综合控制TDCS-3000工法，所以在本装置施工中，我们将根据设计图纸的要求及DCS系统安装特点，围绕该工法，科学、系统、高效地进行本装置仪表安装工程的施工。为了搞好本装置仪表施工，保质保量，提高效率，加快进度，特制定以下注意事项：总则：(1) 施工前，工程技术人员必须根据设计图
6、纸对施工班组进行详细的技术交底，讲清重点，明确任务，使班组彻底理解设计意图、要求。(2) 在施工中应严格遵照工业自动化仪表施工及验收规范GBJ93-86、施工图纸及业主提供的有关技术文件和随机资料组织施工、验收。(3) 组织全体人员学习我公司编制的国家工法总体分散集中综合控制TDCS-3000工法，利用工法来指导我们进行施工。5.1 DCS控制系统施工方法硬件安装程序:安装方案及工具准备DCS设备开箱检验土建验收、安装尺寸核对基础安装接地装置预埋安装汇线槽安 装控制室空调安装投用编制电缆敷设表、汇线槽管沟及活动地板下的电缆通道布置准备接地系统连接和检查测试DCS机柜、操作台辅助设备安装机柜内插
7、卡、部件安装检查UPS电源系统安装调试网络通信电缆连接和检查DCS硬 件 软 件调 试 及 离 线 调 试汇线槽及主控室的 电 缆 敷 设DCS系统接线DCS系统现场安装和调试工作是从DCS设备运到现场，在开始这项工作之前，下述工作必须已经完成。 DCS在厂家已通过出厂测试验收，并达到了合同要求。 现场准备已完成包括：a. 机房已按要求装修好。b. 空调设施已装好，达到了DCS对机房空间、温度、湿度等环境的要求。c. 供电系统已按DCS的要求设好，如UPS已安装调试完毕。d. 接地系统已按要求做好，并将接地板已安装到指定地点。e. 接地电阻已达到了要求。f. 具有良好的防盗安全保护措施。g.
8、安装的施工方案经业主会签认可。h. 人员配备固定齐全，有专业工程师负责，专家指导。5.2 设备开箱验收。开箱验收的目的一是检查DCS厂家是否按要求将装箱单中的所有设备（包括资料）都运到了；二是检查运输过程中有无损坏。 参加人员：业主方代表、质监单位、施工单位代表。 开箱验收步骤：a. 仔细阅读设备装箱清单，先检查箱子个数是否与设备箱清单说明一致，标记是否正确，即装车时是否发生误差。b. 检查包装箱的外表是否有压挤碰撞过的损伤，主要检查运输或装卸过程中是否按要求进行操作，如果有用照相机拍下，并做好记录。c. 依次打开各包装箱，检查各箱内容是否与设备装箱单上一致，并检查各设备部件有无损伤，做好记录
9、。d. 三方（业主方代表、质监、施工单位）代表联合起草一个开箱验收报告报告应详细记录参加人员，开箱日期、验收地点、开箱过程，如有损坏则要标明检查结果，分析说明是由于运输装卸造成的，还是厂家运输不合理造成的，提出三方认可的修复方案和解决措施。如果设备数目及型号与设备装箱清单不符合，要写明原因和处理意见，最后各方代表签字。5.3 接地系统安装仪表控制系统的交流接地，直流接地、机柜接地应完整独立，不得形成由接地回路形成的躁音和仪表控制系统不同接地点间引起的电位电平，因此接地系统应遵循以下原则。a. 接地系统应符合DCS制造商规定的标准要求。b. 在装置接地网上用一专用的接地点，采用单点连接，连接线应
10、尽量选粗铜线。以降低接地电阻。c. DCS系统接地要求：交流接地电阻小于4欧，直流接地电阻小于1欧。为了消除干扰，提高系统的可靠性，输入、输出信号采取抗干扰措施，采用二芯、三芯多芯屏蔽电缆。对于计算机输出信号，不论是模拟量，还是离散输出信号，其屏蔽接地均接在机柜接地母板上，再由母板接地。对于带有中间接线箱柜(盒)的过渡接线方式，要求接线柜(盒)内屏蔽层用导线短连在一起。5.4 DCS机柜安装在控制室环境，电源供电，接地系统符合要求后，就可以将各设备分别就位，在就位之前，要仔细阅读业主提供的仪表控制室平面布置图，核实每一设备的位号，按图就位。(1) 运输DCS机、柜、箱时，应首先检查路上有无障碍物，在运输过程中一定要绑扎牢固，以免倾倒，损坏内部器件。在用吊车起吊柜时，钢丝绳栓在吊耳上，有专人指挥，防止碰撞、损坏油漆层。(2) 制作基础槽钢时，应先将有弯曲的型钢矫直，按盘的实际尺寸下料，预制加工好基础槽钢，并进行除锈，配合土建进行预埋。(3) 安装基础型钢时，应用水平尺找正找平，其不平行度及水平度每米误差应小于1mm，全长不大于5m时基
