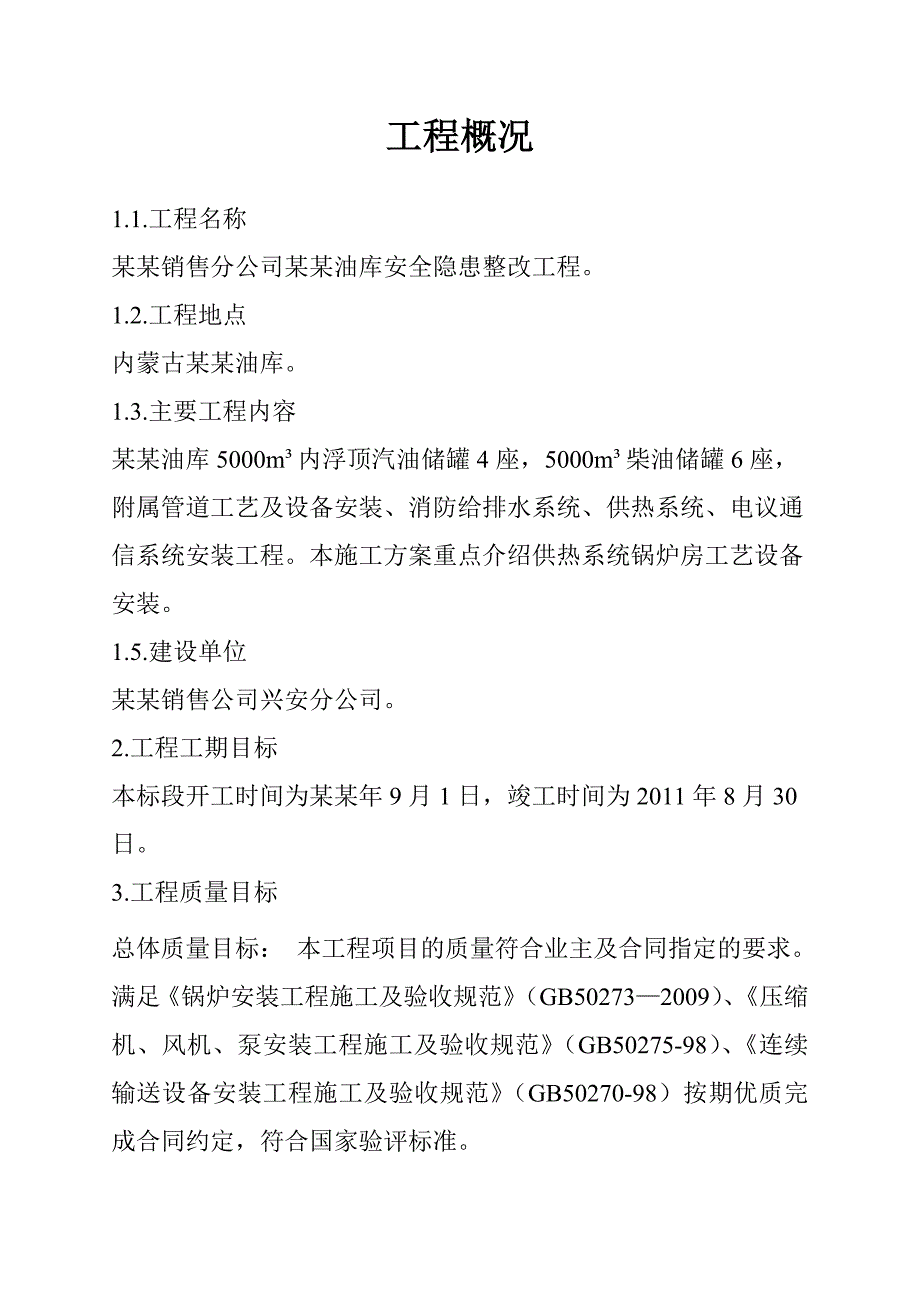

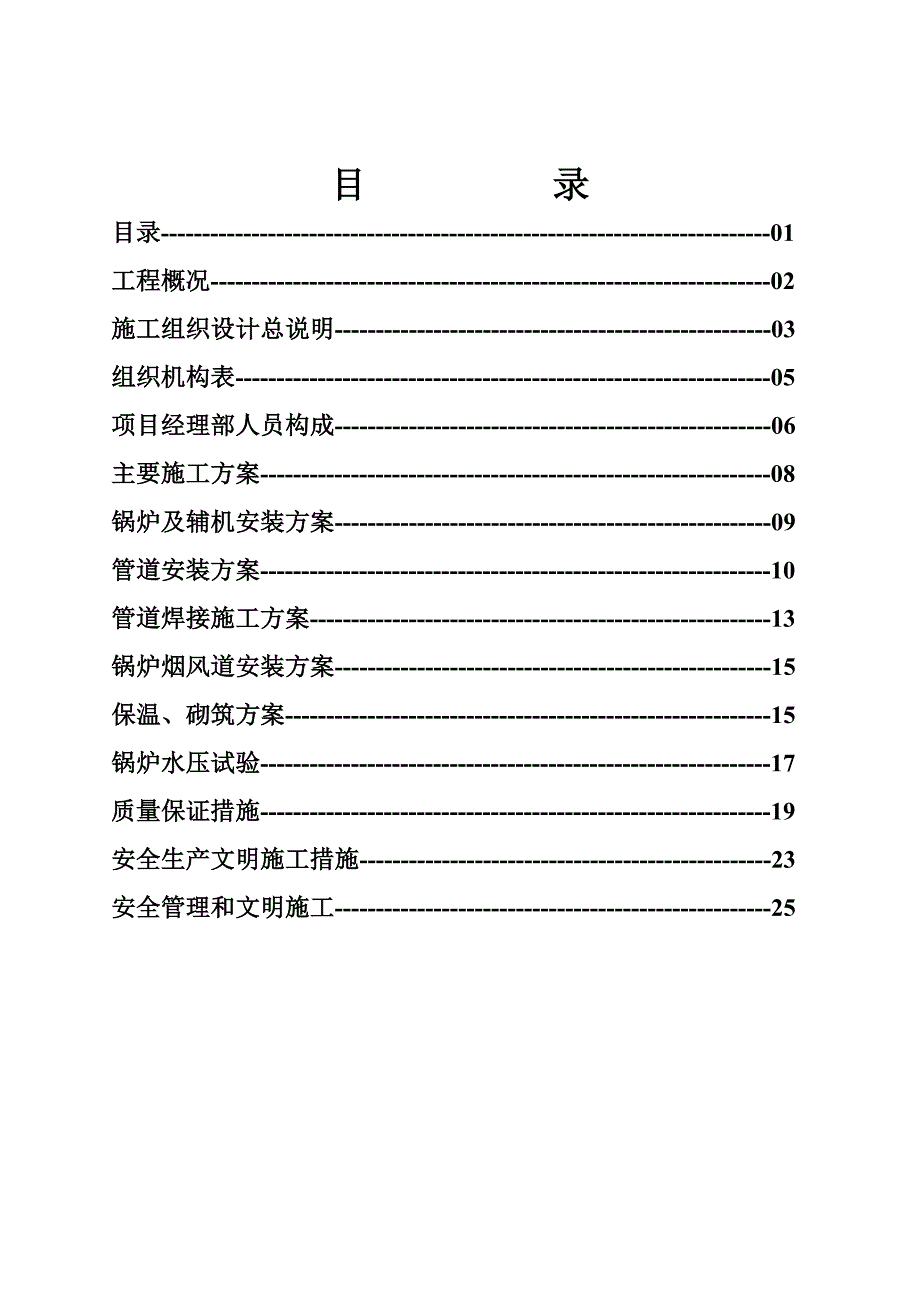

1、目 录目录-01工程概况-02施工组织设计总说明-03组织机构表-05项目经理部人员构成-06主要施工方案-08锅炉及辅机安装方案-09管道安装方案-10管道焊接施工方案-13锅炉烟风道安装方案-15保温、砌筑方案-15锅炉水压试验-17质量保证措施-19安全生产文明施工措施-23安全管理和文明施工-25工程概况1.1.工程名称某某销售分公司某某油库安全隐患整改工程。1.2.工程地点内蒙古某某油库。1.3.主要工程内容某某油库5000m内浮顶汽油储罐4座，5000m柴油储罐6座，附属管道工艺及设备安装、消防给排水系统、供热系统、电议通信系统安装工程。本施工方案重点介绍供热系统锅炉房工艺设备安装

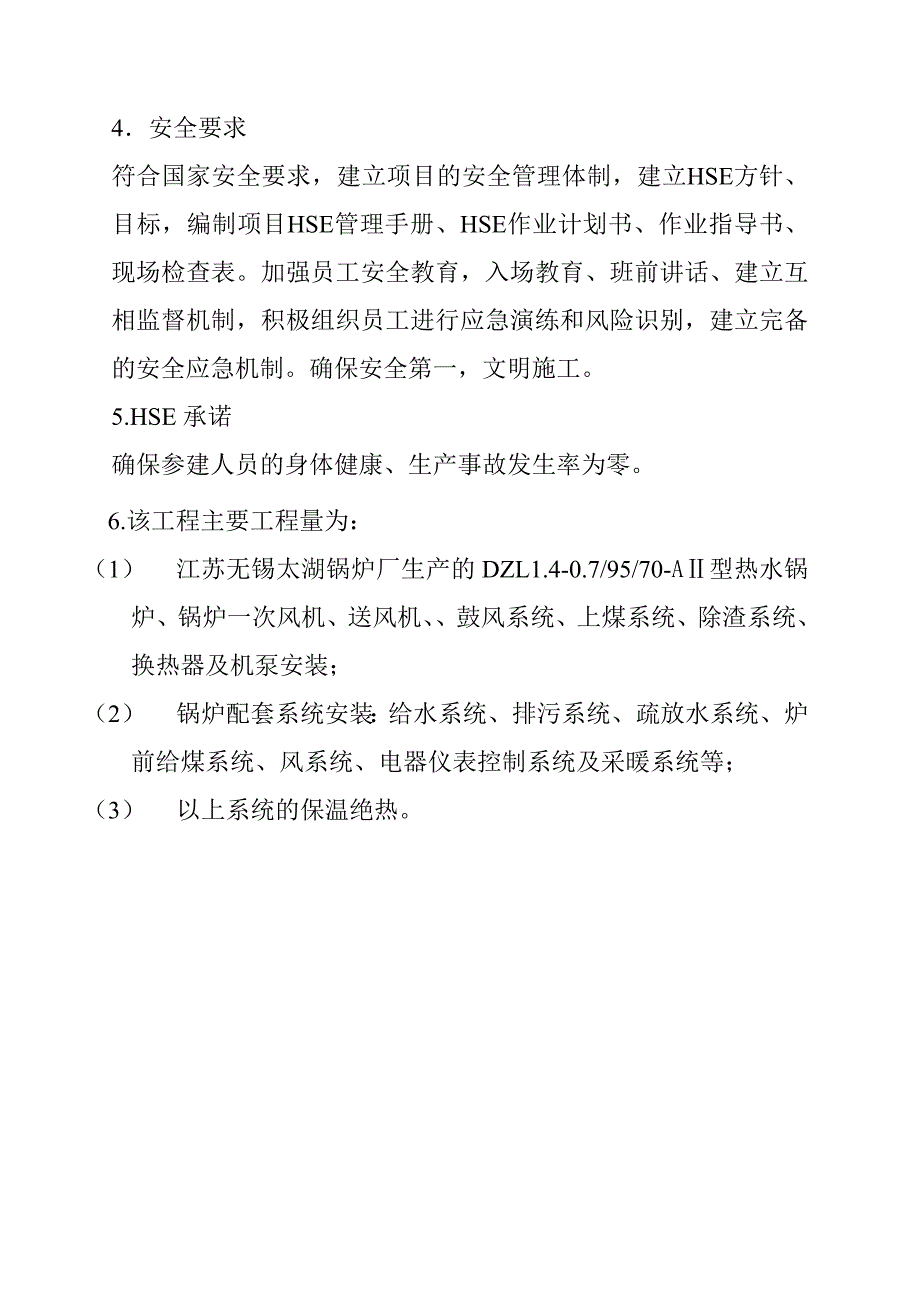

2、。1.5.建设单位某某销售公司兴安分公司。2.工程工期目标本标段开工时间为某某年9月1日，竣工时间为2011年8月30日。3.工程质量目标总体质量目标： 本工程项目的质量符合业主及合同指定的要求。满足锅炉安装工程施工及验收规范（GB502732009）、压缩机、风机、泵安装工程施工及验收规范（GB50275-98）、连续输送设备安装工程施工及验收规范（GB50270-98）按期优质完成合同约定，符合国家验评标准。4安全要求符合国家安全要求，建立项目的安全管理体制，建立HSE方针、目标，编制项目HSE管理手册、HSE作业计划书、作业指导书、现场检查表。加强员工安全教育，入场教育、班前讲话、建立互
3、相监督机制，积极组织员工进行应急演练和风险识别，建立完备的安全应急机制。确保安全第一，文明施工。5.HSE承诺确保参建人员的身体健康、生产事故发生率为零。6.该工程主要工程量为：（1） 江苏无锡太湖锅炉厂生产的DZL1.4-0.7/95/70-A型热水锅炉、锅炉一次风机、送风机、鼓风系统、上煤系统、除渣系统、换热器及机泵安装；（2） 锅炉配套系统安装：给水系统、排污系统、疏放水系统、炉前给煤系统、风系统、电器仪表控制系统及采暖系统等；（3） 以上系统的保温绝热。施工组织设计总说明1.0施工总平面布置1.1施工总平面布置原则现有锅炉房内部设备基础总体平面布置及锅炉房外部厂区施工场地满足锅炉安装场
4、地要求。1.2施工场地机械布置在平台边布置电焊机、切割机等设备。设一台25吨汽车吊。2.0施工进度的安排2.1总工期的安排 按照合同要求，计划于某某年9月1日开工，2011年8月30日竣工。根据我公司的施工经验，在目前土建施工进度及满足与土建交叉施工的条件下，本工程施工进度安排于2011年7月20日全面开工，2011年8月10日安装完工，总工期为20天。3.0主要机械配备计划（见附表）4.0劳动力安排全期为平均人数10人 高峰人数20人其中主要工种人数：焊工高峰人数 5人管工高峰人数 5人铆工高峰人数 3人钳工高峰人数 4人筑炉工高峰人数 3人组 织 机 构 表锅炉工地工程部焊接工地质保部总工
5、程师项目经理电气工地安监部综合工地项目经理部人员构成现场管理、专业、作业人员情况作业项目姓 名证件号码持证作业类别（方法）级别（项目）项目经理高玉海0034088建造师一级技术负责人翟春林（01）105002640高级工程师一级质量员尤志勇津技监检字第11-0891号质量员/安全员朱龙津建安C(2009)0019784安全员/现场负责人孙天龙1某某9195712211037项目副经理/现场技术负责人郭广宇00347289建造师二级作业人员情况大港油建焊工人员情况序号姓名性别焊工合格证书号焊工钢印身份证号码1孟宪丽女12090205009638K11某某919700712106x2季新合男120
6、90205009530K24128261970061856143滕国龙男12090205009411K313092219760803681x4栾增光男12090208094121K44127251990122774165赵玉鹏男12110208076376K53711221989100144316李红男12090207048981K62114811983092522117高建策男12090205009633K71309021979021501758武国梅女12090205009533K81309221968081968219张娜女12090205009534K91310811970102210
7、6x10孟宪德男12090208086803K1037132319901104843711王兴法男12110208076391K1137132319830823521212宋玉岩男12110208076382K1237132319820512313813肖军庆男12110208076381K1337132319870916793514王金朋男12110208076369K1437132319880308871515刘修行男TS6JTJS02358AD18K15120112197012233734主要施工方案锅炉及辅机安装方案1.0锅炉本体吊装：根据工程要求和现场实际情况，考虑到冬季施工的特点，
8、选用1台20t汽车式起重机负责完成锅炉本体吊装工作。一次吊装就位1. 1主机水平度的调整、保证锅炉的水平度控制在全长2mm之内，排污点处于低点1. 2锅炉主机使用垫铁每组三块以下，总厚度不超过20mm1.3压力表及安全阀需经当地锅检所校验合格后安装2.0辅机安装：2.1工作范围：锅炉一次风机、送风机、鼓风系统、上煤系统、除渣系统、换热器及机泵安装。2.2施工准备：安装前仔细清点，检查有无异常现象，同时对基础强度、基础标高、中心线，进行复查，检验。3.0主要辅机安装3.1地脚螺栓的安装：3.2轴承座地脚板和电机基板的安装就位（包括找正、水平测量、螺栓的浇灌）；3.3风机外壳和入口风机箱下半的安装
9、3.4径向叶片控制装置3.5轴径的安装（即将轴径安装与轴承配套内），此适应检查轴承的中心位置、间隙、水平度；3.6入口锥形体、叶轮的找正；3.7风机外壳和入口锥形体的连结；3.8径向叶片控制装置的安装，包括：马达和操作机构；3.9电动机连轴器的安装；3.10密封装置的安装；3.11消音器及进出口膨胀节，冷却水管安装；管道安装方案一、编制依据工业管道工程施工及验收规范（GB50235-97）现场设备、工业管道焊接工程施工及验收规范（GB50236-98）给水排水管道施工及验收规范（GB50268-97）二、施工步骤及工作范围1.施工步骤：设备清点（管子、管件、阀门、支吊架等）检查外观管道安装（阀
10、门法兰）水压试验试运转支 吊 架 安 装2.工作范围（热水、给水、排污、疏放水、采暖等）三、管道安装方法3.1管件，管材领用：管子，管件，螺栓，螺母等必须有原材料材质证明。安装人员必须核对该部件和材料出厂证件，检查是否与设计要求的规格、尺寸、温度、压力等级、外形尺寸、材质等相符。3.2管道坡口加工见附表一：焊接接头基本形式及尺寸3.3管子对口安装3.3.1管子包括弯头、大小头等端面垂直度的偏差不得大于管子外径的1%，且不大于3mm，见图：3.3.2管子接口距离弯管的弯曲起点不得小于管子外经且不小于100mm，管子两个焊口的距离不得小于管子外径，且不小于150mm；3.3.3支吊架不应布置在馆子
11、焊口上，同时焊口应避开疏放水及仪表等的开孔位置，焊口距离支吊架或开孔边缘的距离一般不得小于50mm；3.3.4管子或管件对口时，应做到内壁齐全，局部错口不应超过壁厚的10%，且不大于1mm，外壁的差值不应超过薄件厚度的10%，加1m，且不大于4mm，否则，应按规定加工成平滑的过渡斜坡。3.3.5对口前应用手电筒检察管子内部是否清扫干净，破口的内外壁20mm范围的油漆、垢、锈等是否清扫干净，露出金属光泽；3.3.6管子的对口用样板尺检查，在距离焊口中心200mm处测量，其折口允许偏差值（a）见图当管子公称直径1mm当管子公称直径100mm时a2mm2003.3.7对口管子端面与管子中心的偏斜度用弯尺检查：偏斜度测量方法示意图管子外经（mm）f（mm）
