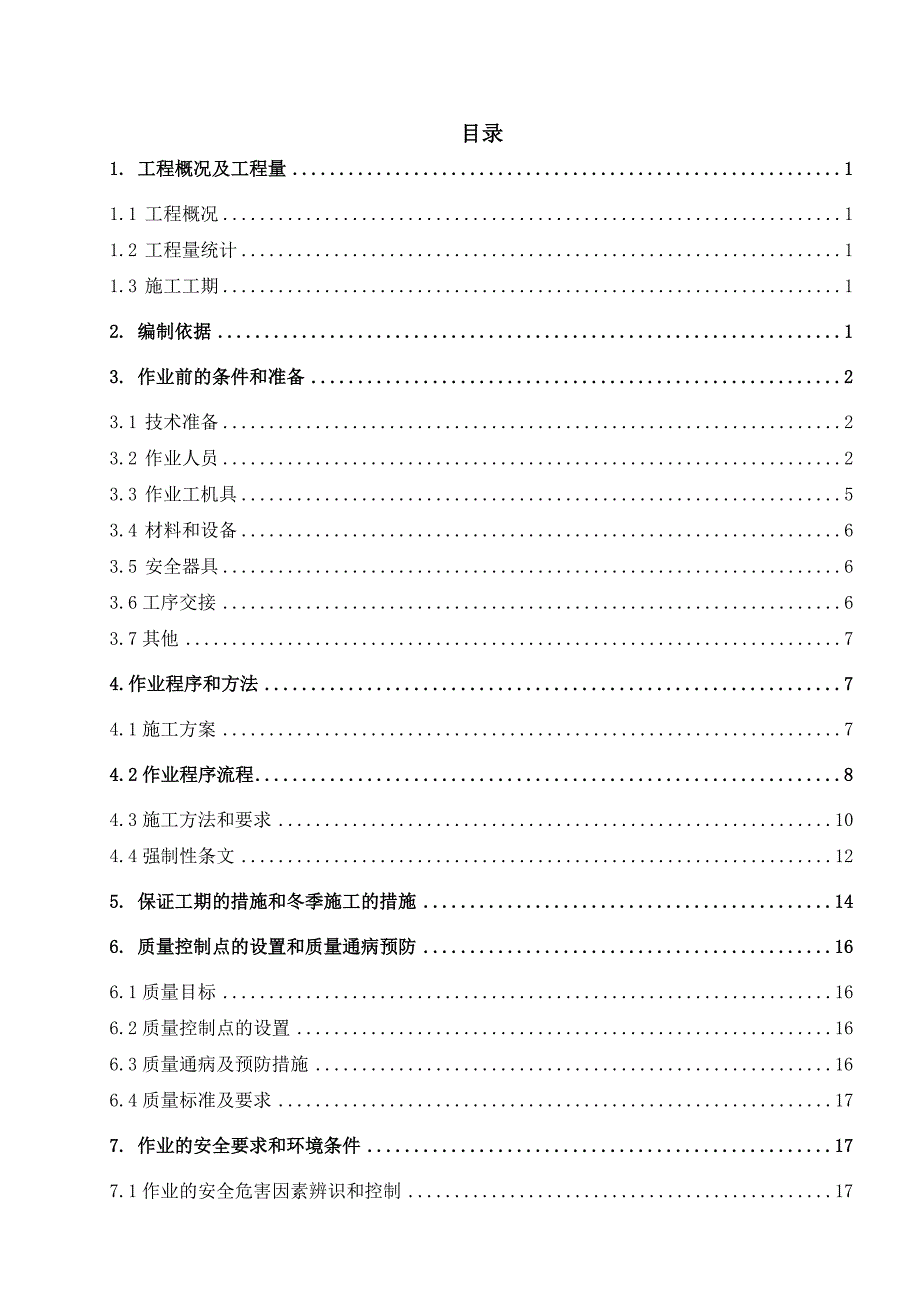

1、某某河曲2350MW低热值煤发电新建工程施工方案文件编号：HQ-01-TEPC-SG03-HJ-001项目名称：1号机组循环水系统焊接施工方案施工单位：某某建设公司日 期：某某.11.22版 次： A目录1. 工程概况及工程量11.1 工程概况11.2 工程量统计11.3 施工工期12. 编制依据13. 作业前的条件和准备23.1 技术准备23.2 作业人员23.3 作业工机具53.4 材料和设备63.5 安全器具63.6工序交接63.7其他74.作业程序和方法74.1施工方案74.2作业程序流程84.3施工方法和要求104.4强制性条文125. 保证工期的措施和冬季施工的措施146. 质量控

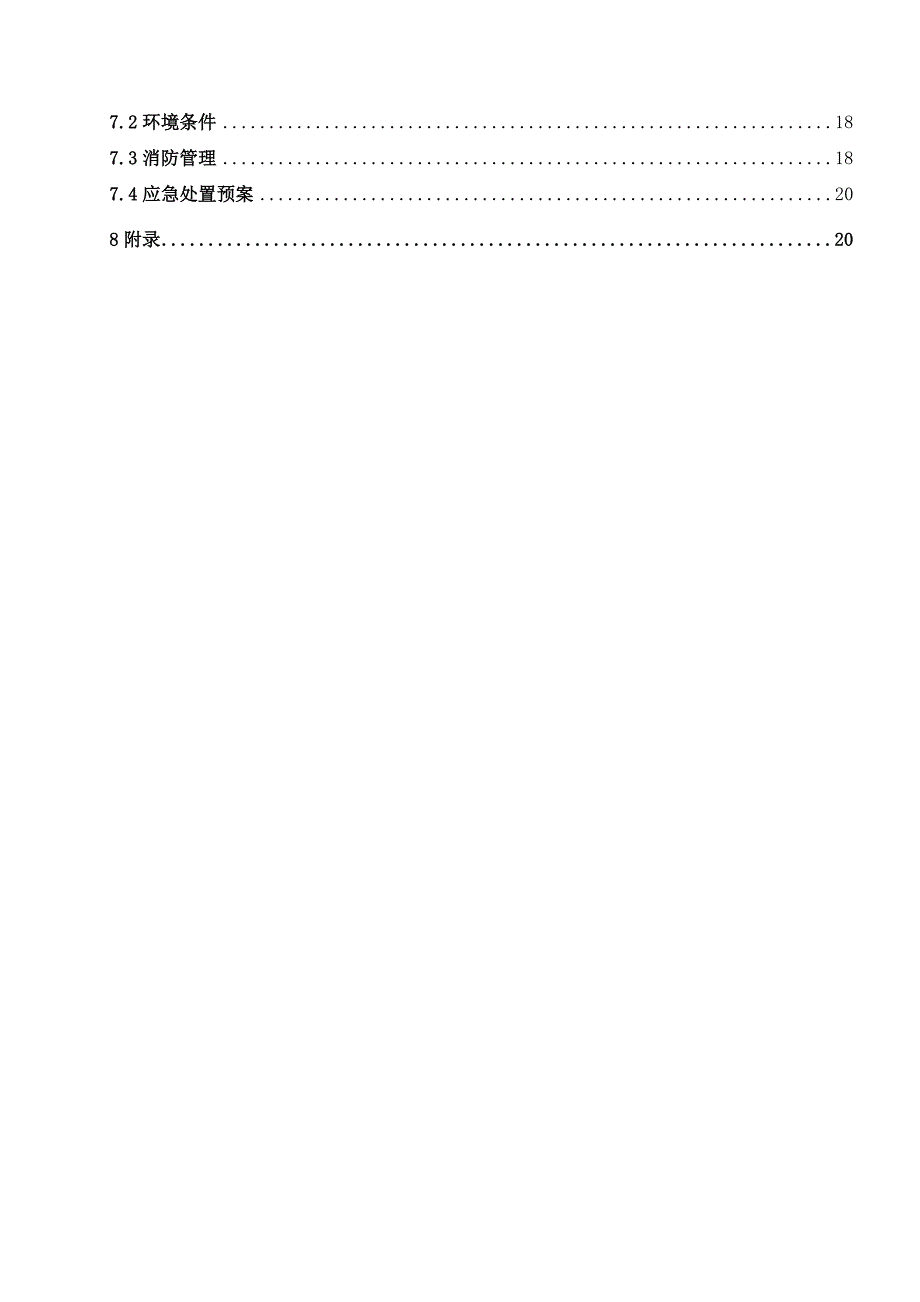

2、制点的设置和质量通病预防166.1质量目标166.2质量控制点的设置166.3质量通病及预防措施166.4质量标准及要求177. 作业的安全要求和环境条件177.1作业的安全危害因素辨识和控制177.2环境条件187.3消防管理187.4应急处置预案208附录201. 工程概况及工程量1.1 工程概况某某河曲 2350MW低热值煤发电新建工程循环水管设计范围为循环水泵房到间冷塔的压力进水管，间冷塔到汽机房的压力回水管、汽机房至循环水泵房的压力回水管。管道及管件均采用钢管。循环水钢管管径为 242014、 182012、 162012；钢管及管件均加刚性环， 242014 管道加刚性环的型号为1
3、6，其余管道加刚性环的型号为12； 242014 管道过路段间距为 1.0m，其余部分间距为 2.0m； 182012管道刚性环间距为 3.0m； 162012 管道刚性环间距为 3.0m。1.2 工程量统计循环水系统涉及焊接工作如下：序号部件名称材质焊接方法焊缝长度焊接材料1焊接钢管Q235BDs2500mJ4222刚性环Q235Ds6500mER50-63钢制堵头Q235Ds/J4221.3 施工工期以土建专业为准。2. 编制依据序号资料名称版本编号1厂家图纸/2电力建设安全工作规程2002年版DL5009.1-20023火力发电厂焊接技术规程2012年版DL/T 869-20124电站钢
4、结构通用技术条件1999年版DL/T678-19995建筑钢结构焊接技术规程2002年版JGJ 81-20026焊工技术考核规程2012年版DL/T 679-20127特种设备焊接操作人员考核细则2010年版TSGZ6002-20108金属熔化焊焊接接头射线照相2005年版GB/T 3325-20059钢焊缝手工超声波探伤方法和探伤结果分级法1989年版GBT 11345-198910承压设备无损检测2005年版JB4730-200511某某建设公司焊接工艺评定2009年版/12钢结构工程施工质量验收规范2002年版GB50205-200113钢结构焊接规程2011年版GB50661-2011
5、14电力建设施工质量验收及评定规程第1部分：土建工程2005年版DL/T5210.1-200515电力建设施工质量验收及评定规程第7部分：焊接2010年版DL/T 5210.7-201016电力建设施工质量验收及评定规程第8部分：加工配制2009年版DL/T 5210.8-200917工程建设标准强制性条文电力工程部分2011年版/18工程建设标准强制性条文房屋建筑部分某某年版/3. 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全且通过图纸会审，会审提出的问题均已解决。3.1.2作业指导书编制并审批完毕，适用范围的工艺卡编制完成并能覆盖项目施工。3.1.3设备检验：设备齐全、金属材质
6、和设计材质相符。3.1.4审查焊接人员资质证件，要求所施工范围的项目必须与其考核的项目相符。3.1.5根据图纸提供的管道材质选用相应的焊接材料。3.1.6根据作业指导书和相关的技术文件编写施工技术交底和安全交底。3.1.7电焊机集中布置区必须提供充足的动力电源。3.1.8露天施工现场，必须备有防风，防雨围棚。3.1.9安全防护设施准备完毕。3.2 作业人员3.2.1 作业人员配置、资格序号作业人员工种数量资格职责1技术员1熟悉图纸、熟悉规范规程；了解施工的基本流程及施工工艺，有现场工作经验1.全面负责循环水系统的焊接技术工作，组织施工图纸和技术资料的学习，编制作业指导书，主持技术交底。深入实际
7、进行技术指导和监督。2.对施工工序进行检查，发现质量或工艺问题有权督促施工人员进行返修，并记录备案。3.发现施工人员违章操作，有权制止，并及时向有关领导汇报。4.编制安全文明施工措施，并督促实施。5.参加焊接质量验收及评定工作，随时跟踪检查质量，并做好记录，及时提供竣工移交技术资料。6.负责施工项目安全施工措施的编制和交底工作，并监督检查措施的执行情况。7.协助班组长进行班组施工场所的安全检查和施工项目开工前焊接条件的检查。8.参加事故隐患及事故分析整改，制定改进和防范措施。2班组长1熟悉焊接工艺及相关要求，有丰富的焊接实践经验及现场管理经验，有组织才能1、直接领导班组人员认真学习和严格按照设
8、计要求及有关规范进行施工。2、对焊接工艺的实施情况进行督促，带领班组人员做好自检工作。3、做好班前交底，班后小结。保证施工记录完整准确。4、发生质量或安全事故，立即汇报，同时组织班组人员认真分析，进行整改。5、认真组织每周一次的安全日活动，及时总结与布置班组安全工作，并做好安全活动记录。6、经常检查施工场所的安全情况（每天至少两次），确保班组人员施工中正确使用劳动保护用品、用具。7、施工前，负责组织本班组参加施工的人员接受技术安全交底签字。对未签字的人员不得安排该项目的施工。8、负责进行新入厂人员的第三级安全教育和变换工种人员的岗位安全教育。9、督促本班组人员进行文明施工，收工时及时整理作业场
9、所。3焊工8熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书持证上岗1.每名焊工对自己施焊的焊口质量负责，认真执行自检，并做好记录。2.焊工在施焊前应认真熟悉作业指导书，严格按要求施工，不符合焊接条件时，有权拒绝施焊。3.发生质量和安全事故应保护现场，并迅速报告有关领导，不得擅自处理。4.做好自身防护，自觉文明施工。5.施工项目开工前，认真接受技术、安全交底，坚决遵照执行并在交底上签字。6.作业前检查工作场所，做好安全措施，确保不伤害自己、不伤害他人、不被他人伤害。下班前及时清理现场。7.不操作自己不熟悉的或非本专业使用的机械、设备及工器具。8.无安全施工措施和未经安全技术交底的施工
10、项目，有权拒绝施焊并可越级上报。9.有权制止他人违章；有权拒绝违章指挥；对危害生命安全和身体健康的行为，有权提出批评、检举和控告。10.尊重和支持安全监察人员的工作，服从安全监察人员的监督和指导。4质检员1有质检工作经验，熟悉钢结构工程施工质量验收规范，电力建设施工质量验收及评价规程第七部分：焊接等。熟悉施工图，经过培训，有质检员上岗资质证，持证上岗1.严格按照国家颁发的规程、规范、验标对焊缝质量进行检查验收，把好质量关。2.参加技术交底及具体施工项目的质量要求和技术要求的编写工作。3.参加重要工序交接检查，上道工序不符合要求时，有权不予验收，有权阻止下道工序的施工。4.按照图纸要求、技术规范
11、、质量标准、验收规范、工艺流程进行跟踪检查，并对检查的质量和数据负责。5.对不按要求施工的人员，有权制止，并上报有关领导。6.具有一定的实践经验和技术水平，且经过专业考核取得资格证书。检查焊工合格证，掌握其技术状况。7.负责焊接质量验收项目的编制，检查文件的签发，焊接工程检查、监督和验收评定工作。8.注重质量监督资料的积累和总结，配合有关人员做好工程竣工资料的移交工作。5安全员1有现场工作经验，熟悉电力建设安全工作规程,责任心强,忠于职守，有安全员上岗证，持证上岗1.贯彻国家有关安全的方针、政策，全面负责施工过程中的安全工作。2.参加安全技术施工及指导书的审核，并认真检查贯彻实施情况。3.参加
12、安全技术交底，组织班组安全活动。4.深入现场及时发现事故隐患和不安全因素，督促采取防患措施，有权制止违章作业、违章指挥。5.经常检查电焊机、烘焙箱的工作情况，是否有良好的接零保护。6.对焊工自备的工具进行检查。7.对有构成危险隐患的施焊现场或下方安排专人监护。8.监督施工人员正确使用劳保用品，并协助和参与事故调查、分析和上报。3.3 作业工机具3.3.1 仪器、仪表序号名称规格精度等级数量备注1焊缝检测尺KH45B型01mm2把检验合格2放大镜10倍/1个/注：以上仪器均计量检验合格，精度满足要求。3.3.2 施工作业工机具序号名称规格数量备注1角向砂轮机/8个检验合格2电焊钳300A8套检验
13、合格3面罩头盔式或手持式8个检验合格4护目玻璃9-10号24块/5白玻璃=2mm80块/6钢笔手电筒/8个检验合格7焊条保温筒5kg，130左右，带电源插座。8个检验合格8焊条头回收桶/9烘焙箱温度精度101台检验合格10保温箱温度精度102台检验合格11扁铲/8个/12手锤1.5磅8把/13钢丝刷/8个/14逆变电焊机ZX7-400ST8台检验合格注：工机具进行检修，保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。3.4 材料和设备3.4.1焊条供货及时，到达现场时要严格检查材质证明书及出厂日期，合格后方可进入库房。焊条存放于干燥、通风良好、温度大于5，且相对湿度小于60% 的库房内。存放时间超过一年并且对其质量发生怀疑时，必须重新作出鉴定，合格后方可使用。3.4.2按照图纸设计要求选用焊条。采用的焊条必须有出厂合格证，并且焊芯无锈斑，药皮无脱落，没有偏芯。按照要求进行烘烤，J507焊条烘烤温度350，烘烤时间90分钟。烘烤完毕后，保存在100150的恒温箱内，随用随取。焊条使用前按其说明书要求进行烘培，重复烘培不超过两次。3.4.3焊条使用前装入焊条保温筒，随取随用。焊条的领用及发放严格执行焊条库管理制度，做好使用跟踪记录。焊接材料序号名称规格材质单位数
