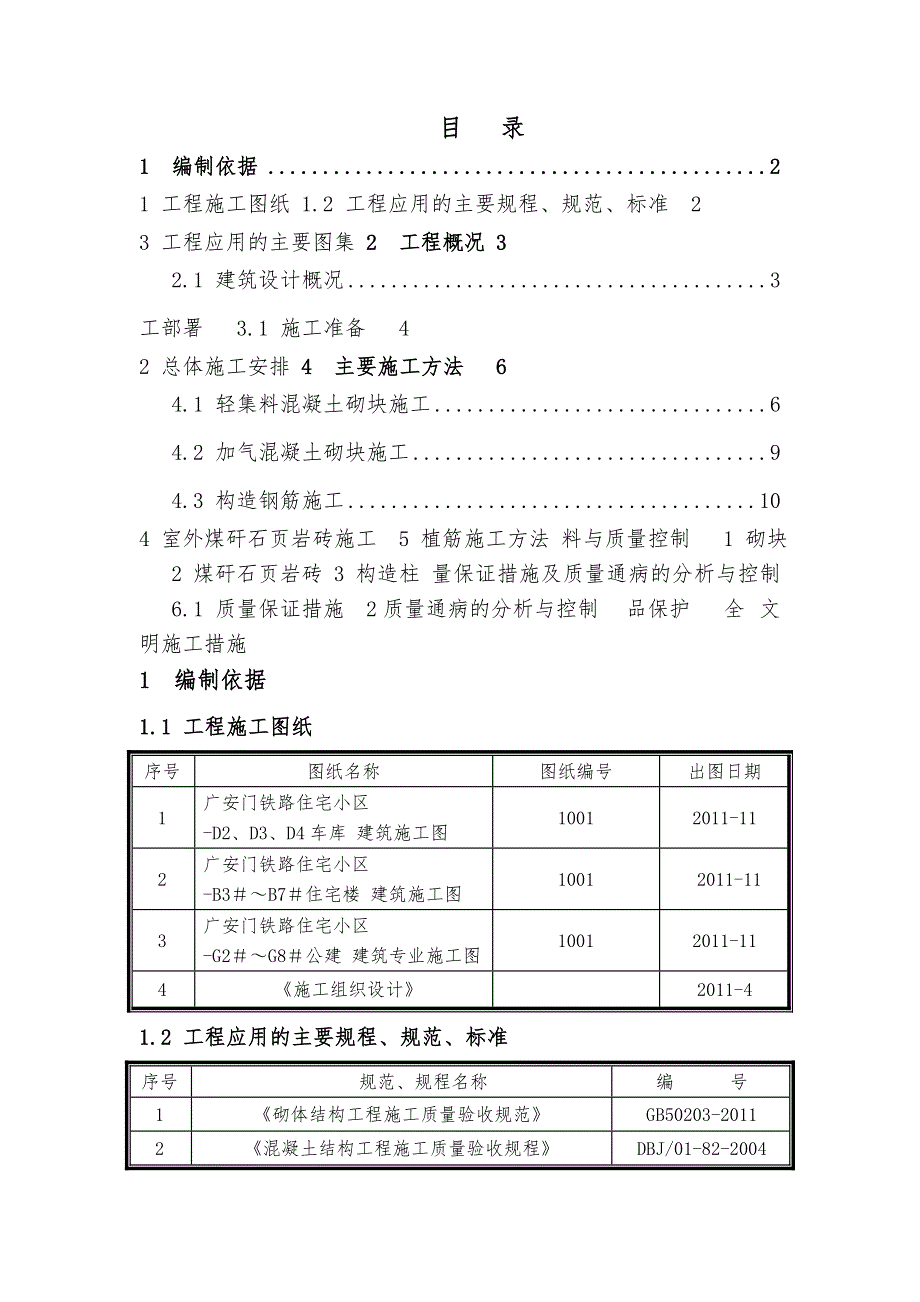

1、目 录1 编制依据21 工程施工图纸1.2 工程应用的主要规程、规范、标准23 工程应用的主要图集2 工程概况32.1 建筑设计概况3工部署3.1 施工准备42 总体施工安排4 主要施工方法64.1 轻集料混凝土砌块施工64.2 加气混凝土砌块施工94.3 构造钢筋施工104 室外煤矸石页岩砖施工5 植筋施工方法料与质量控制1 砌块2 煤矸石页岩砖3 构造柱量保证措施及质量通病的分析与控制6.1 质量保证措施2质量通病的分析与控制品保护全文明施工措施1 编制依据1.1 工程施工图纸序号图纸名称图纸编号出图日期1广安门铁路住宅小区-D2、D3、D4车库 建筑施工图1001 2011-11 2广安

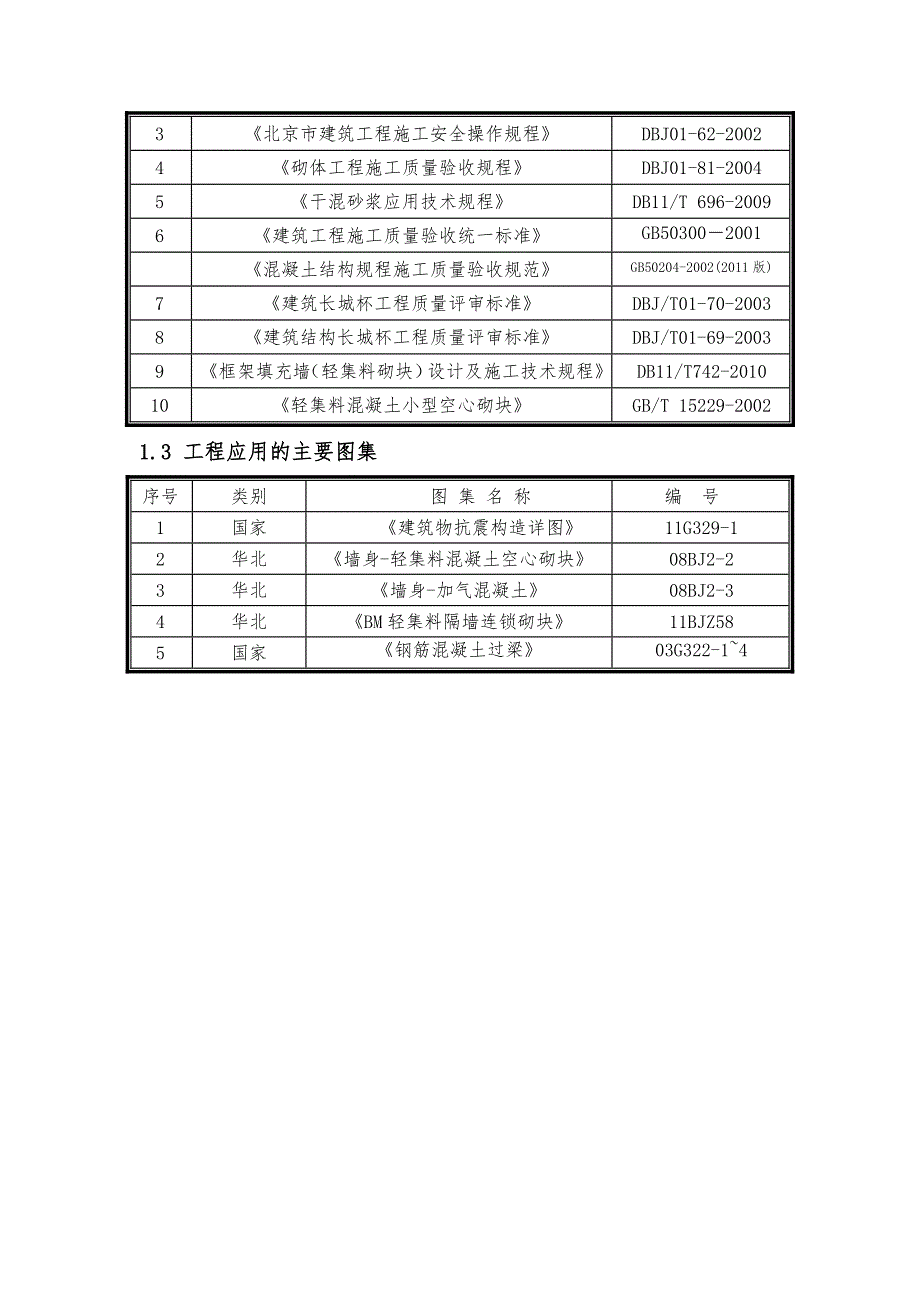

2、门铁路住宅小区-B3B7住宅楼 建筑施工图1001 2011-113广安门铁路住宅小区-G2G8公建 建筑专业施工图1001 2011-11 4 施工组织设计 2011-4 1.2 工程应用的主要规程、规范、标准序号规范、规程名称编 号1砌体结构工程施工质量验收规范GB50203-20112混凝土结构工程施工质量验收规程DBJ/01-82-20043北京市建筑工程施工安全操作规程DBJ01-62-20024砌体工程施工质量验收规程DBJ01-81-20045干混砂浆应用技术规程DB11/T 696-20096建筑工程施工质量验收统一标准GB503002001混凝土结构规程施工质量验收规范GB5

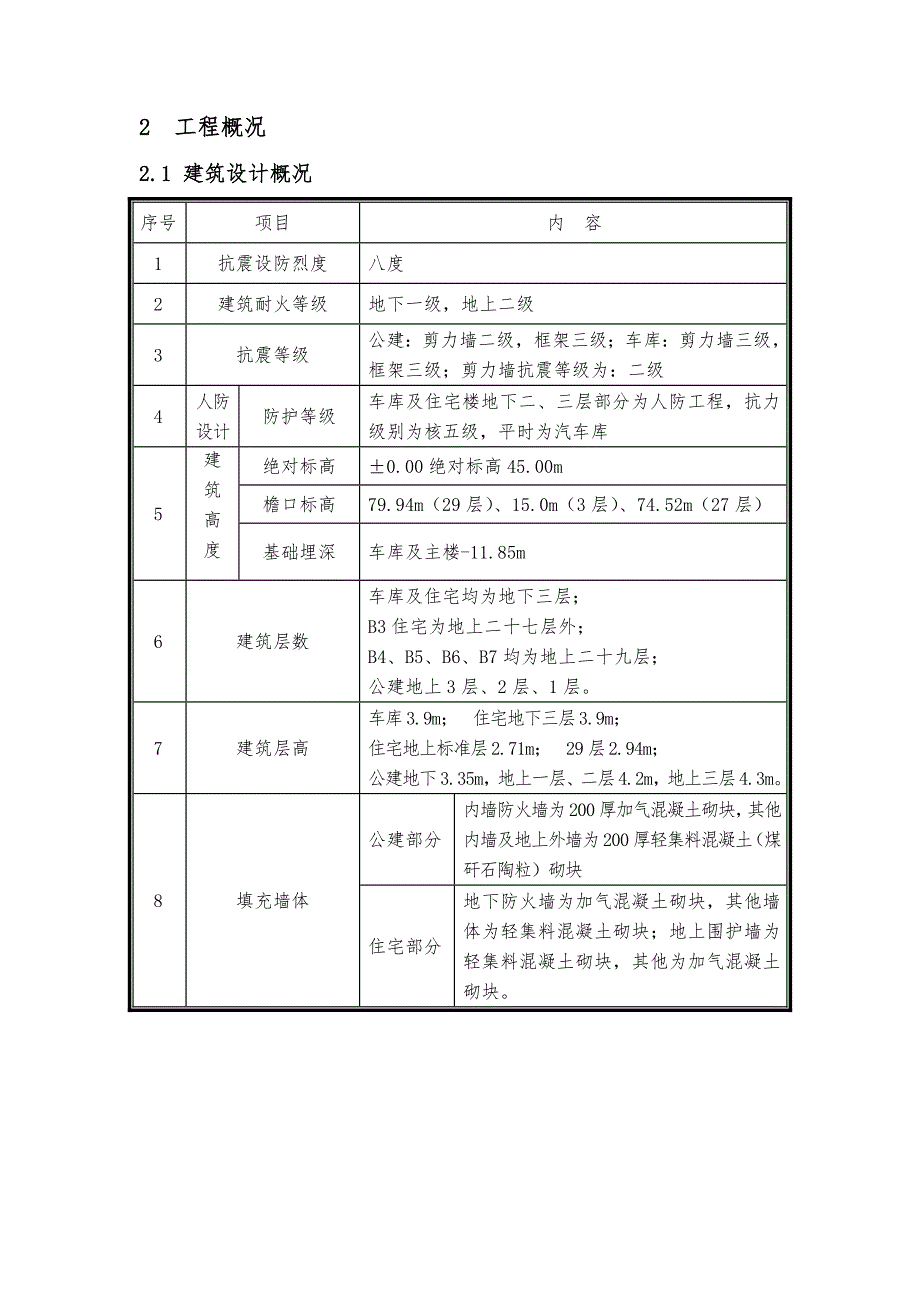

3、0204-2002(2011版)7建筑长城杯工程质量评审标准DBJ/T01-70-20038建筑结构长城杯工程质量评审标准DBJ/T01-69-20039框架填充墙（轻集料砌块）设计及施工技术规程DB11/T742-201010轻集料混凝土小型空心砌块GB/T 15229-20021.3 工程应用的主要图集序号类别图 集 名 称编 号1国家建筑物抗震构造详图11G329-12华北墙身-轻集料混凝土空心砌块08BJ2-2 3华北墙身-加气混凝土08BJ2-3 4华北BM轻集料隔墙连锁砌块11BJZ585国家钢筋混凝土过梁03G322-142 工程概况2.1 建筑设计概况序号项目内 容1抗震设防烈
4、度八度2建筑耐火等级地下一级，地上二级3抗震等级公建：剪力墙二级，框架三级；车库：剪力墙三级，框架三级；剪力墙抗震等级为：二级4人防设计防护等级车库及住宅楼地下二、三层部分为人防工程，抗力级别为核五级，平时为汽车库5建筑高度绝对标高0.00绝对标高45.00m檐口标高79.94m（29层）、15.0m（3层）、74.52m（27层）基础埋深车库及主楼-11.85m6建筑层数车库及住宅均为地下三层；B3住宅为地上二十七层外；B4、B5、B6、B7均为地上二十九层；公建地上3层、2层、1层。7建筑层高车库3.9m； 住宅地下三层3.9m；住宅地上标准层2.71m； 29层2.94m；公建地下3.3
5、5m，地上一层、二层4.2m，地上三层4.3m。8填充墙体公建部分内墙防火墙为200厚加气混凝土砌块，其他内墙及地上外墙为200厚轻集料混凝土（煤矸石陶粒）砌块住宅部分地下防火墙为加气混凝土砌块，其他墙体为轻集料混凝土砌块；地上围护墙为轻集料混凝土砌块，其他为加气混凝土砌块。3 施工部署3.1 施工准备3.1.1 技术准备（1） 施工前应对认真图纸审核，了解各部位的材料选择、做法和技术要求。（2） 基础、主体结构验收合格后方可进行砌体工程施工。（3） 做好书面的技术（安全）交底，施工前由施工员进行现场交底。（4） 砌体材料的复试和砂浆配合比确定的准备工作。（5） 试验用具的准备。（6） 绘制砌
6、块排列图：按砌块排列图在墙体线范围内分块定尺、划线，排列齐快的方法和要求如下：（1） 砌块在砌筑前，应根据工程设计施工图，结合砌块的品种规格绘制砌体砌块的排列图，二次结构应预先设计好地导墙、配筋带（或圈梁）、接顶方法等，经审核无误，按图排列砌块砌筑施工。（2） 砌块排列应从基础面开始，排列时尽可能采用主规格的砌块,砌体中主规格的砌块应占总量的75%85%。（3） 外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施。（4） 配制异形尺寸砌块。3.1.2 材料、机具准备1） 材料准备：（1） 砌块：轻集料混凝土砌块：强度等级MU5.0，密度1200kg
7、/m3。砌块选用190系列，主要规格尺寸395190195mm、39590195mm、395240195mm、(长宽高)。加气混凝土砌块：体积密度级别B05，强度级别A2.5。砌块的主要规格尺寸（公称尺寸）600180250mm 、600200250mm (长宽高)。施工时所用砌块的产品龄期不应小于28d。严禁使用断裂砌块。（2） 砌筑砂浆：室内砌筑砂浆强度为M5干混砂浆，室外砌筑砂浆强度为M5水泥砂浆。（3） 钢筋：12、10、6。（4） 混凝土：芯柱、构造柱、系梁等混凝土设计强度等级为C20。（5） 其他材料：预埋件、刷防腐剂的木楔、固定钢卡等。（6） 根据施工期间的工程量、施工进度，确定
8、材料的数量及进场时间，有专人负责，确保材料按时进场，并妥善保管。（7） 材料进场后堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。2） 施工机具准备： 主要施工机具：混凝土搅拌机、翻斗车、手推车、大铲、手锯、托线板、线坠、钢卷尺、灰槽、小水桶、笤帚、2m靠尺等。3.1.3 劳动力准备本工程砌体分项工程安排三个劳务队伍进行施工。一区B6#、B7#楼、D4车库、G3公建；二区B5#楼、D3车库、G2公建；三区B3#、B4#楼、D2车库、G5、G8公建。劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在216人左右，并根据实际施工进度及时调整以满足施工需要。劳动力计划见表3.3-1：表
9、3.3-1 劳动力计划表序号工种人数1瓦工1002钢筋工303木工204混凝土工305壮工306其它63.1.4 现场准备1） 对进场的砌块型号、规格、数量、质量和堆放位置、次序等已经进行检查、验收，能满足施工要求。2） 所需经机具设备已准备就绪，并以安装到位。3） 放好砌体墙身位置线、门窗口等位置线和建筑1.000m标高线，经验线合格后方可施工。4） 立皮数杆：宜采用3040木料制作，皮杆数上注明门窗洞口、木砖、拉结筋、圈梁等的尺寸标高。皮数杆宜在门窗和砌体转角处设立，一般距墙皮或墙角50毫米为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。5） 上道工序已经验收合格，并办好交接手续
10、。6） 墙体拉结筋已按设计、施工方案要求预埋，并经过隐蔽验收。7） 根据最下面一皮砖的标高，拉通线检查，楼板结构或室内地坪出现偏差时应预先用1：2水泥砂浆找平，如水平灰缝厚度超过20毫米，用C20细石混凝土找平。8） 样板墙砌筑：在正式施工前，应先砌筑样板墙，经各方验收合格后，方可正式砌筑。3.2 总体施工安排为了加快施工进度，本工程计划分地下室结构和1-8层主体结构、9-20层主体结构、21-27（29）层主体结构进行三次结构验收。计划验收时间分别为地下室结构和1-8层主体结构2012年4月中旬、9-20层主体结构2012年6月中旬、21-27（29）层主体结构2012年8月中旬。随着结构验
11、收完成及时插入二次结构施工、装饰工程施工，机电专业配合预留预埋和安装施工。二次结构在2012年9月30日前全部完成。4 主要施工方法本工程室内地下部分地下填充墙为200mm厚的轻集料混凝土砌块、局部300mm厚的加气混凝土砌块；室内地上部分剪力墙中填充墙采用90mm厚、190mm厚轻集料混凝土砌块、180mm、200mm厚加气混凝土砌块；室外砌体采用煤矸石页岩砖。4.1 轻集料混凝土砌块施工4.1.1 施工工艺流程： 楼面清理墙体放线立皮数杆砌筑填充墙门窗边柱、构造柱浇注水平系梁浇注墙顶及留缝处理墙面装饰。4.1.2墙体施工要点：（1） 轻集料砌块应按设计图从门窗口或柱方向开始砌筑，尽量采用（
12、390395）mm长主砌块，用（190195）mm半长辅砌块措缝，不足主、半砌块尺寸时可切割；门窗侧洞口应用洞口块，砌块上下孔应基本对齐，便于灌芯柱，芯柱下部应留清扫口。（2） 轻集料砌块应上下措缝。门窗上口不做过梁时，砌筑采用模板支托。（3） 墙体日砌筑高度不宜超过1.6m。砌筑好厚需要移动或被撞动时，应重新铺浆砌筑。在砌筑每层楼后应校核墙体的轴线尺寸和标高。（4） 轻集料砌块灰缝应符合下列要求：灰缝应做到横平竖直，水平灰缝的胶浆饱满度不得低于90%，竖缝两侧的砌块均应两边挂灰，砂浆饱满度不得低于80%，不得出现瞎缝、透缝；水平及垂直灰缝宽度宜控制在（46）mm；轻集料砌块墙体应以胶浆随砌随
13、勾缝，深度不大于3mm，要平整密实。（5） 填充墙砌至顶面最后一皮时，与上部结构的缝隙宜采用实心轻集料砌块写起的方法砌筑。（6） 预留预埋、管线敷设与设备固定：门窗洞口采用预灌后埋式安装时，两侧砌块应采用洞口砌块。暖气片、管线固定卡、开关插座、吊柜、挂镜线等需固定的位置应采用芯孔浇筑密实砌块。各管道、孔、竖槽、预埋件等应在砌块砌筑时预留，如砌完墙后开凿，应采用机械切割，不得收工剔凿，不得开凿水平槽。电气管线竖向管敷设在相应的砌块芯柱孔内。开关插座及箱盒位置采用开口砌块。（7） 砌块砌筑时，宜采用专用铺灰器铺浆，避免入孔洞。（8） 轻集料砌块墙与框架柱（或剪力墙）相接处应采用柔性连接，缝宽宜不小
14、于20mm，用聚合物砂浆填实勾缝。4.1.3水平系梁施工要点：（1） 砌体水平系梁采用U型砌块做模壳，内配主筋为310一级钢筋，箍筋6250，待砌筑砂浆强度大于1Mpa后方可浇灌系梁混凝土。（2） 系梁水平贯通，与结构墙柱锚固筋锚固，锚入结构内不少于10d。系梁与芯柱交接处，可预留施工缝。（3） 水平系梁混凝土的施工尚应符合GB50204-2002混凝土结构工程施工质量验收规范的要求。4.1.4芯柱与构造柱施工要点：（1） 芯柱部位宜采用不封底的通孔小砌块，当采用半封底小砌块时，砌筑前必须打掉空洞毛边。（2） 在楼地面砌筑第一皮砌块时，在芯柱部位，应用开口砌块（宜机械切割）或U型砌块砌成操作孔，清扫芯柱底部杂物，用水冲洗干净；钢筋如有绑扎接头，接头位置应甩开。（3） 芯柱和构造柱钢筋应植入结构或结构中的预埋钢筋连接，钢筋可焊接或搭接，搭接长度应符合相关规范要求。（4） 砌完一个施工段高度后，应连续浇灌芯柱和构造柱混凝土。分层浇筑高度宜为400-500mm，或边浇筑边捣实，严禁灌满一个楼层后再捣实。浇灌混凝土前，先注入同配比减石混凝土。宜采用机械捣实，混凝
