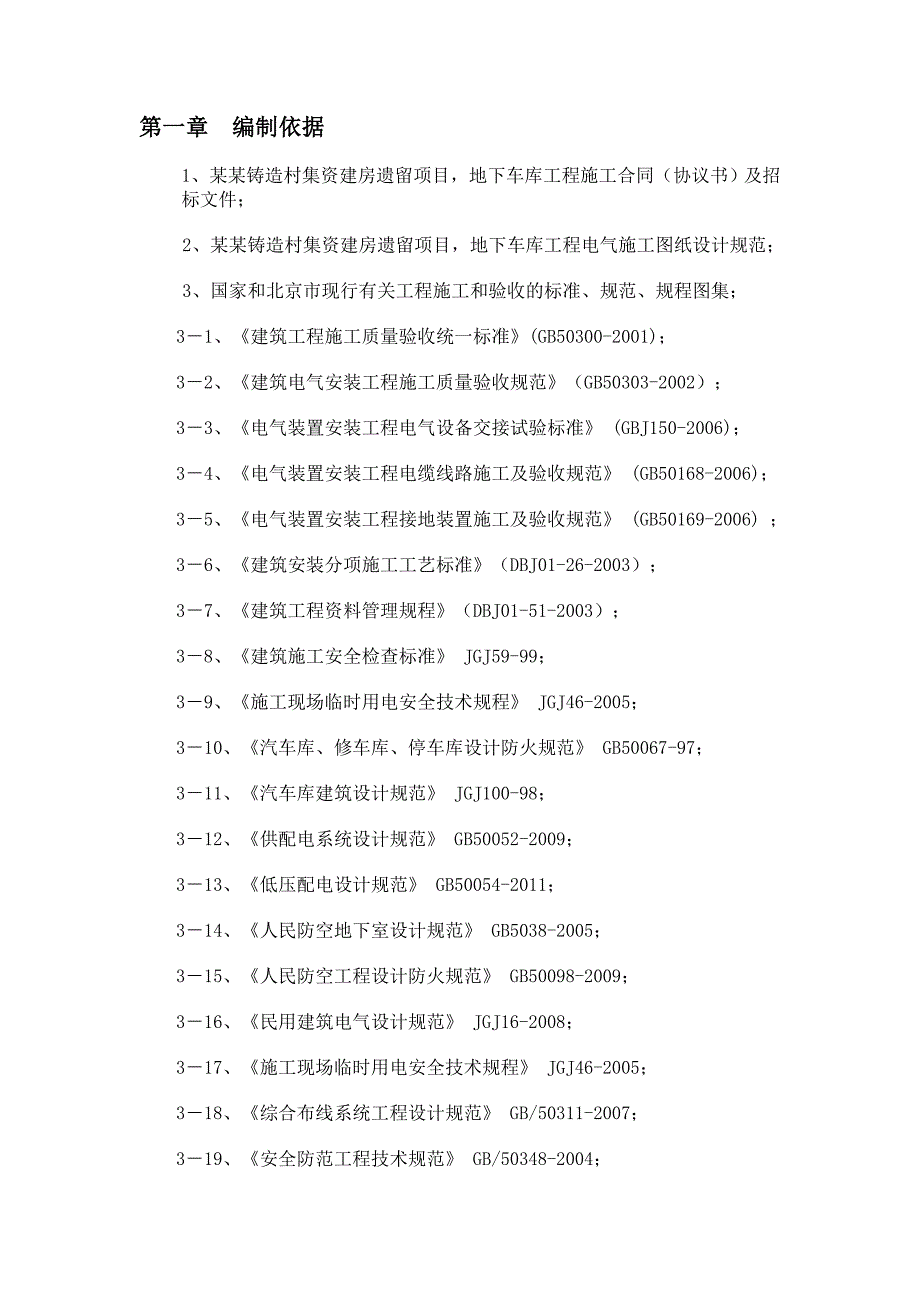

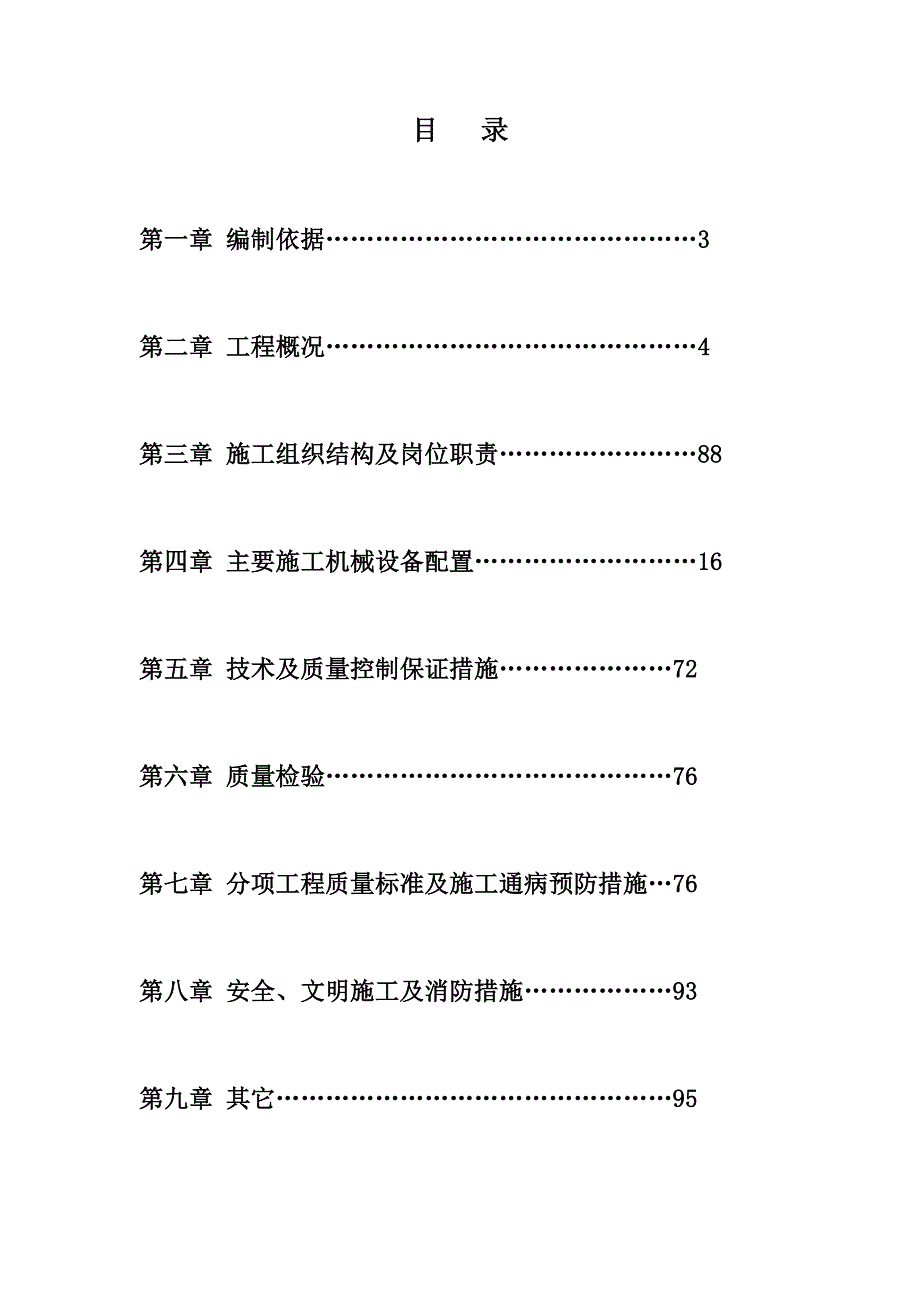

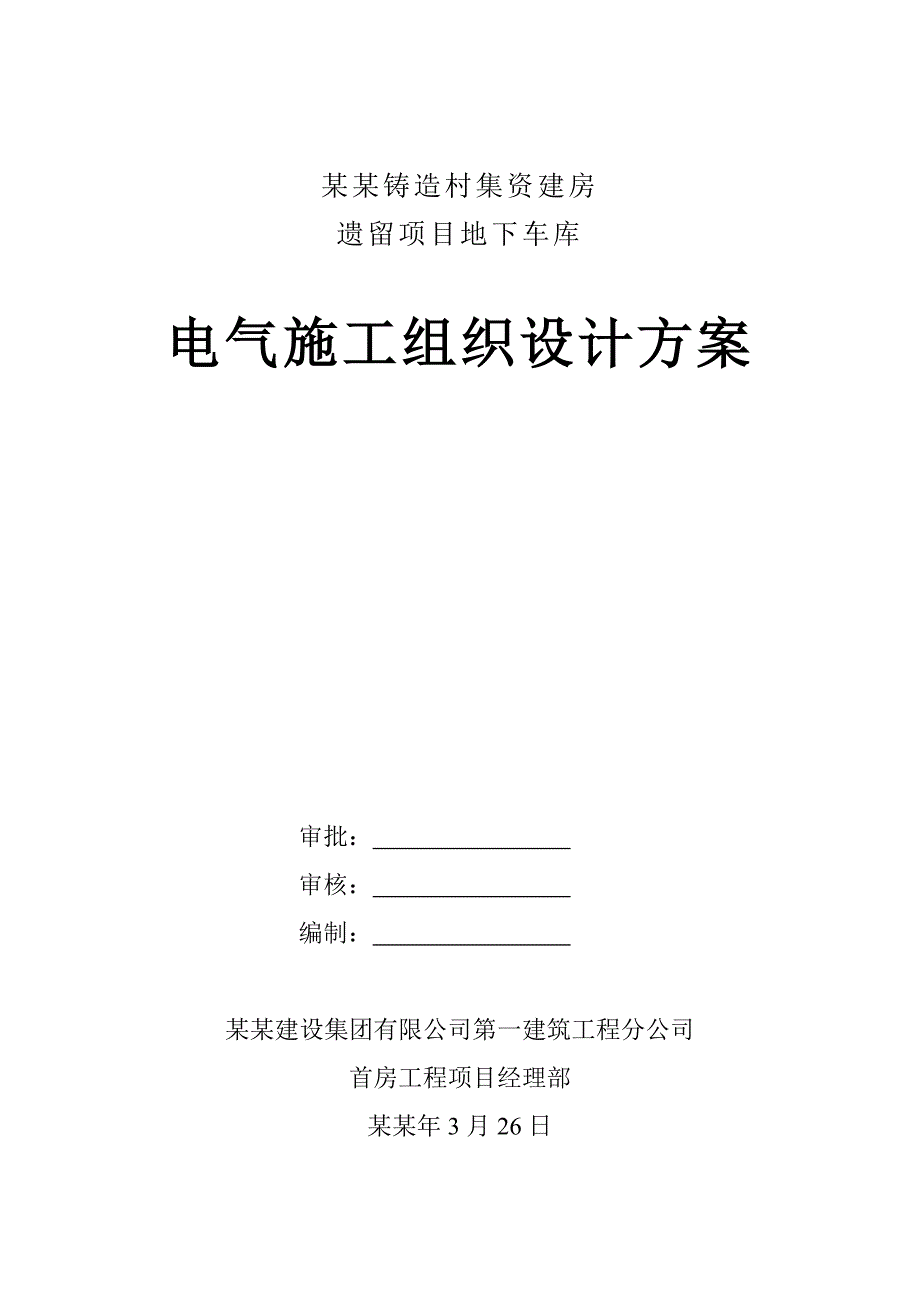

1、某某铸造村集资建房遗留项目地下车库电气施工组织设计方案审批：审核：编制：某某建设集团有限公司第一建筑工程分公司首房工程项目经理部某某年3月26日目 录第一章 编制依据3第二章 工程概况4第三章 施工组织结构及岗位职责88第四章 主要施工机械设备配置16第五章 技术及质量控制保证措施72第六章 质量检验76第七章 分项工程质量标准及施工通病预防措施76第八章 安全、文明施工及消防措施93第九章 其它95第一章 编制依据1、某某铸造村集资建房遗留项目，地下车库工程施工合同（协议书）及招标文件；2、某某铸造村集资建房遗留项目，地下车库工程电气施工图纸设计规范；3、国家和北京市现行有关工程施工和验收的
2、标准、规范、规程图集；31、建筑工程施工质量验收统一标准(GB50300-2001)；32、建筑电气安装工程施工质量验收规范（GB50303-2002）；33、电气装置安装工程电气设备交接试验标准 (GBJ150-2006)；34、电气装置安装工程电缆线路施工及验收规范 (GB50168-2006)；35、电气装置安装工程接地装置施工及验收规范 (GB50169-2006) ；36、建筑安装分项施工工艺标准（DBJ01-26-2003）；37、建筑工程资料管理规程（DBJ01-51-2003）；38、建筑施工安全检查标准 JGJ59-99；39、施工现场临时用电安全技术规程 JGJ46-200
3、5；310、汽车库、修车库、停车库设计防火规范 GB50067-97；311、汽车库建筑设计规范 JGJ100-98；312、供配电系统设计规范 GB50052-2009；313、低压配电设计规范 GB50054-2011；314、人民防空地下室设计规范 GB5038-2005；315、人民防空工程设计防火规范 GB50098-2009；316、民用建筑电气设计规范 JGJ16-2008；317、施工现场临时用电安全技术规程 JGJ46-2005；318、综合布线系统工程设计规范 GB/50311-2007；319、安全防范工程技术规范 GB/50348-2004；320、火灾自动报警系统设计
4、规范 GB50116-98；321、 北京市现行建筑标准图集 。4、我国现行的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准、管理标准。第二章 工程概况1.1、本工程为首钢总公司在某某铸造村集资建房遗留项目，位于某某金顶街原首钢华禹铸造厂内，现场西侧紧邻拟建的6#楼及首钢铸造村住宅小区, 东侧为本项目拟建的4楼、金门公路及首钢六宿舍，北侧为本项目拟建的7#、8#、9#楼，南侧为本项目正在施工的2#、3#楼。1.2、地下车库平面尺寸为：横向轴线-#线长180.90 m，纵向轴线-轴线长119.90 m。总建筑面积为47396 m2。地下三层。建筑层高；地下三层3.5
5、0m，地下二层；3.50m，地下一层；3.6m、4.2m、5.0m。基础垫层底标高-17.70m。1.3、5#楼在地下车库之上，平面尺寸；横向轴线-#线长105.08 m，纵向轴线-楼梯间外墙轴线长15.60 m。总建筑面积；18442 m2。建筑层数；地下一层，地上12层。建筑层高；地下一层4.85 m，标准层层高2.80 m。屋顶机房4.20 m。建筑总高38.25 m(0.00以上)。对应地下车库的平面位置为；横向-轴线、纵向-轴线。1.4、0.00相当于绝对标高为；83.85 m。现场自然地面标高平均为-2.353.05m。1.5、本工程地下车库为框架结构，5#楼结构形式为全现浇剪力墙
6、结构。建筑物使用年限为50年。抗震设防烈度为八度。建筑物耐火等级为地上二级，地下一级。屋面防水等级为二级，地下防水等级为一级。1.6、设计要求：梁式筏形基础持力层为层粉质粘土，地基承载力特征值fak200kpa。1.7、基础采用C 30砼，基础底板、基础外墙及人防层顶板混凝土的抗渗等级为S6。抗震设防烈度8度，剪力墙抗震等级级。2、塔吊布置说明：2.1、本工程选用两台塔式起重机，一台QTZ80(S100 G6)，一台MC180，塔吊分别布置于5#楼南侧，相对于地下车库平面位置FG67号轴线一台（QTZ80），1718号轴线一台（MC180），具体位置详见塔吊平面位置图。3、系统说明：3.1 电
7、源及负荷：本工程建筑内电梯、正压送风机和疏散照明为二级负荷，其余负荷为三级。从小区变电所引9路低压电源。在地下一层设二个配电室，电源电缆埋地引入。二级负荷为两路供电在末端自投。3.2 低压配电系统：低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。3.3 照明系统：照明系统包括一般照明和应急照明。一般电气配线采用铜芯交联聚乙烯电力电缆及聚氯乙烯导线。消防设施配电采用阻燃电缆或导线。户内支路配线穿PVC管，其余均采用穿钢管，明敷时采用镀锌钢管。应急照明线路在墙体和楼板内暗敷。2.4 动力系统本工程在地
8、下一层设二个配电室，电源电缆由小区变电所埋地引入。二级负荷为两路供电，末端自投。低压电缆采用YJV-0.6/1KV铜芯交联聚乙烯电力电缆，消防设施配电电缆采用ZR-YJV-0.6/1KV阻燃铜芯电缆。电缆沿桥架和穿线管敷设。双路电源供电的两根电缆分槽敷设，电缆槽采用防火封闭式金属线槽。3.5 防雷及接地系统本工程按照二类建筑物设置防雷保护措施。在装饰利用5#楼墙和小屋顶女儿墙上装设一圈10镀锌圆钢避雷带，利用大屋顶女儿墙上的金属栏杆（壁厚2.5mm）作为接闪器，利用四根柱子主筋（大于10）焊接作为引下线，利用基础钢筋作为接地极，作为引下线的柱子钢筋与避雷带和接地极焊接。从首层起每三层利用圈梁内
9、钢筋做均压环，并与引下线焊接，所有突出屋面的金属均应与避雷带连结。在引下线地上0.5米处和地下0.8米处分别预留电阻测试板和人工接地连接板。本建筑采用综合接地系统，接地电阻小于等于1欧姆，当自然接地体不能满足要求时，增设人工接地。建筑物做总等位连接，总等电位端子箱安装在配电室内，PE干线，采暖干管，给排水干管，电梯轨道，建筑物的金属结构等均应做等电位连接。在弱电机房和电气竖井内设局部等电位端子箱，并通过专用接地线与接地体联接。卫生间做局部等电位连接。配电室总进线柜、重要电子设备配电箱内装设SPD保护装置。3.6 火灾报警系统本次施工只负责该系统的预埋管盒、桥架安装及管内穿带线工作。该系统的线缆
10、及设备安装由甲方指定分包队伍施工。3.7 综合布线及有线电视系统本次施工只负责该系统的预埋管盒、桥架安装及管内穿带线工作。该系统的线缆及设备安装由甲方指定分包队伍施工。第三章 施工组织结构及岗位职责3.1 项目部施工组织结构图：项目经理工程经理经营经理主任工土建施工管理员专业施工管理员安全保卫员测量 员材料员成本员土建预算员电气预算员水暖预算员土建技术管理员专业技术管理员质量员实验员资料档案员3.2 各阶段组织工作列表如下：序号施工阶段工作内容1前期准备编制单项施工技术交底预埋管材的选型和采购、进货编制、复核预留洞、预留套管的施工图纸绘制施工详图、机电综合图纸施工队伍的选择和组织进场细化总控计
11、划，编制阶段计划、月计划、周计划以及日计划组织施工机具、机械的进场及检修临时用电的设计和敷设，搭设临时设施2结构配合地下室结构施工阶段，进行电气管线预埋、预留、防雷接地的作业，进入地上结构时，施工队伍适当提前插入，配合土建开始电气管线预埋施工提前完成设备材料的选型、审批和订货及深化设计3安装调试大面积开展机电工作，并配合装修完成各部位的施工电气各系统的调试提前组织并协调部分系统如室外工程、弱电系统的施工4收尾验收大面积的收尾和调试竣工清理准备报竣工资料劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量
12、和施工进度。由于本工程面积较大，质量标准要求高,需根据工程各阶段施工重点，及时调配相应专业劳动力，实行动态管理。第四章 主要施工机械设备配置 根据施工方案、施工进度，按照施工机械的类型、数量、进场时间等，编制建筑安装机具的需要量计划，确定施工机具供应办法和储运方式安排，需用储存面积和构筑物。4.1 工期计划及保证措施：总则：本工程必须采用均衡、节拍、立体交叉作业。机电工程应打破常规，与结构、装修、弱电工程密切配合插入，保证工程按期完成。为保证总控计划如期完成，本工程采用以下计划体系：1、由总控计划编制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段计划和月计划制订周计划，再由周计划制订日
13、计划，层层落实总控计划。2、由各类计划保证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。3、计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。4、切实落实机电配套计划的实施，保证施工计划的进展和实现。5、及时与土建等专业进行计划协调，避免工序、技术、作业面等矛盾影响计划的实施。6、对计划进行严格管理，建立相应奖惩制度，切实保证计划的实施效果。7、工程用电量机械名称规格单位数量每台耗电量(KW)总耗电量(KW)备 注塔吊5513台360180HPT60拖式泵60m3/h台275150电焊机台1020KVA200KVA振捣器台151.116.5水泵台37.221.6打夯机台6424砼布料杆台21020元锯机台236外用电梯台31030装修用钢筋切断机台27.515钢筋弯曲机台22.24.4钢筋成型机台25.511木工电刨台236钢筋调直机台27.515劳动力进场时间及劳动计划安排表工程名称计划劳动力劳动效率进场时间施工准备4人100%某某.03接地极安装4人95%某某.03
