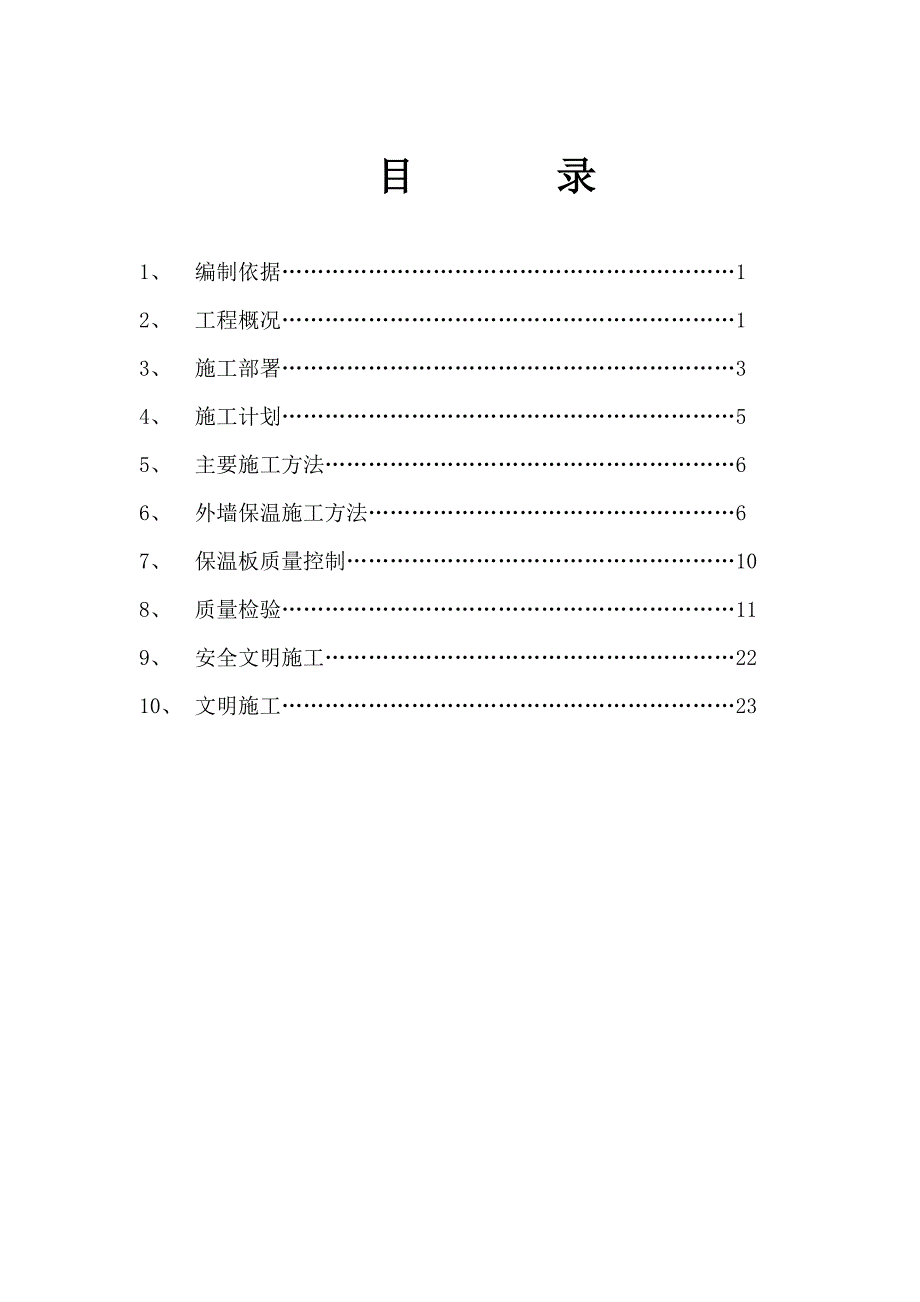

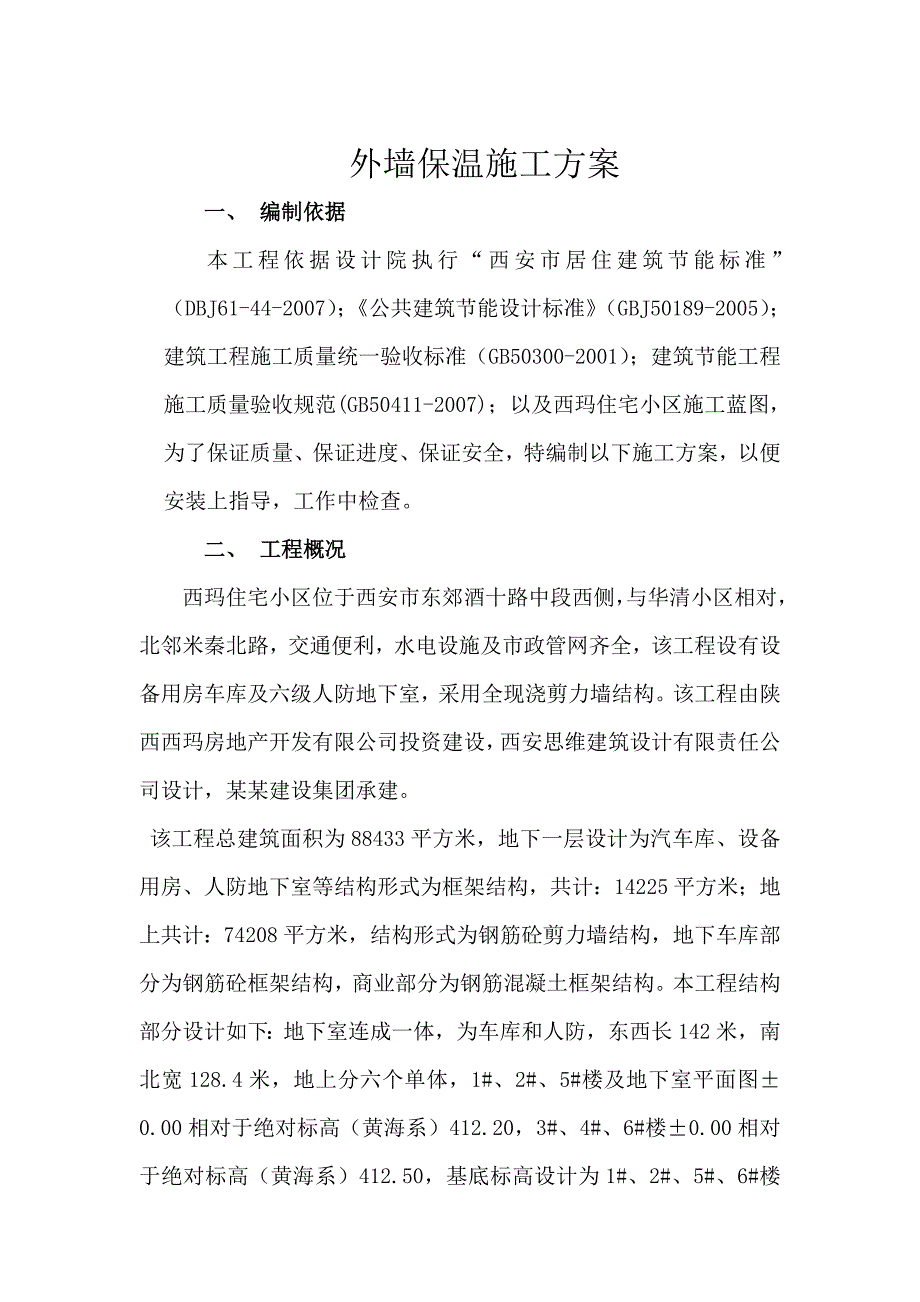

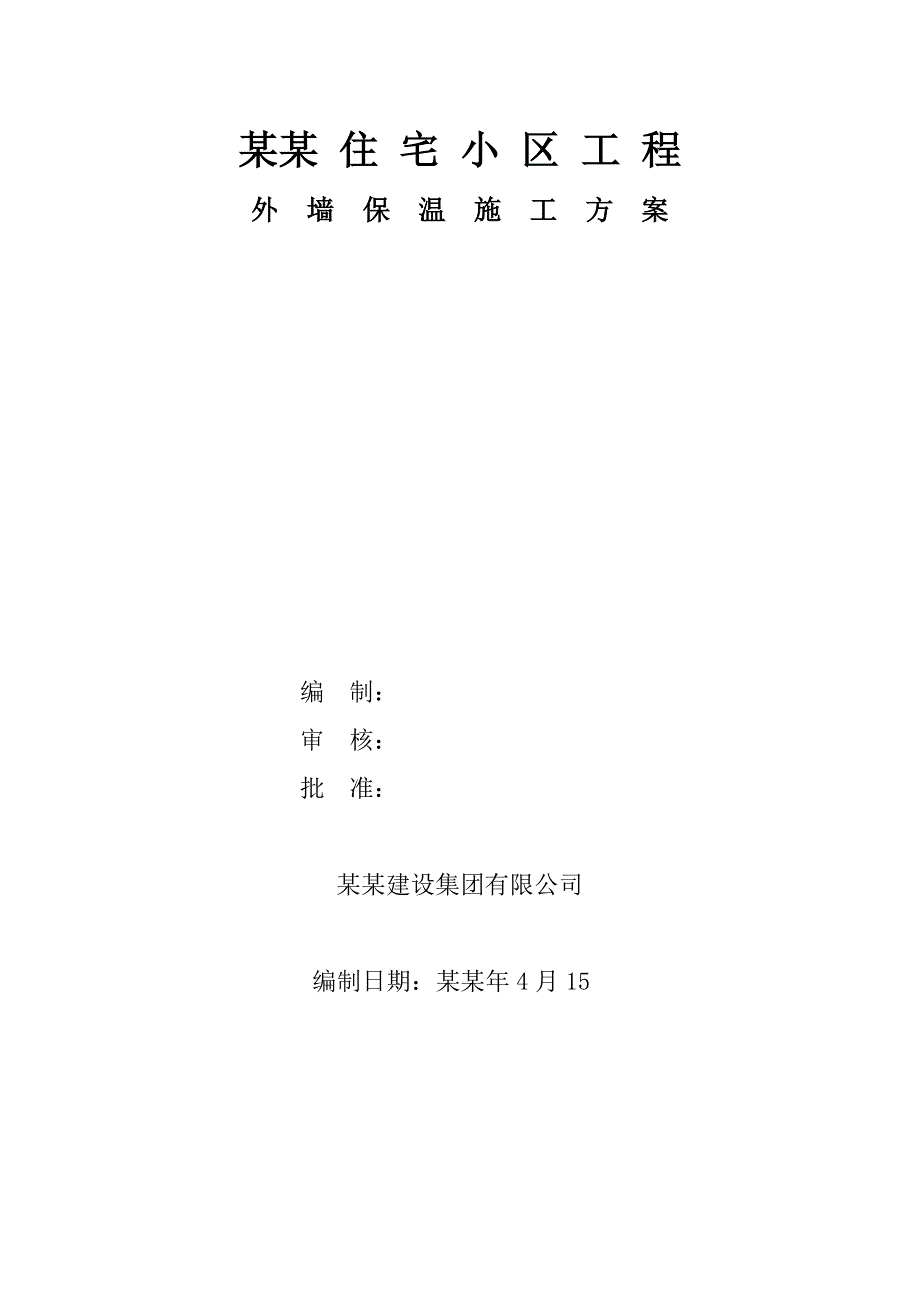

1、某某 住 宅 小 区 工 程外 墙 保 温 施 工 方 案编 制： 审 核： 批 准： 某某建设集团有限公司编制日期：某某年4月15目 录1、 编制依据12、 工程概况13、 施工部署34、 施工计划55、 主要施工方法66、 外墙保温施工方法67、 保温板质量控制108、 质量检验119、 安全文明施工2210、 文明施工23外墙保温施工方案一、 编制依据本工程依据设计院执行“西安市居住建筑节能标准”（DBJ61-44-2007）；公共建筑节能设计标准（GBJ50189-2005）；建筑工程施工质量统一验收标准（GB50300-2001）；建筑节能工程施工质量验收规范(GB50411-200
2、7)；以及西玛住宅小区施工蓝图，为了保证质量、保证进度、保证安全，特编制以下施工方案，以便安装上指导，工作中检查。二、 工程概况西玛住宅小区位于西安市东郊酒十路中段西侧，与华清小区相对，北邻米秦北路，交通便利，水电设施及市政管网齐全，该工程设有设备用房车库及六级人防地下室，采用全现浇剪力墙结构。该工程由陕西西玛房地产开发有限公司投资建设，西安思维建筑设计有限责任公司设计，某某建设集团承建。该工程总建筑面积为88433平方米，地下一层设计为汽车库、设备用房、人防地下室等结构形式为框架结构，共计：14225平方米；地上共计：74208平方米，结构形式为钢筋砼剪力墙结构，地下车库部分为钢筋砼框架结构
3、，商业部分为钢筋混凝土框架结构。本工程结构部分设计如下：地下室连成一体，为车库和人防，东西长142米，南北宽128.4米，地上分六个单体，1#、2#、5#楼及地下室平面图0.00相对于绝对标高（黄海系）412.20，3#、4#、6#楼0.00相对于绝对标高（黄海系）412.50，基底标高设计为1#、2#、5#、6#楼及地下车库部分为-6.8米，3#、4#楼基底标高为-5.4米。三、施工部署3.1建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及
4、责任分工如下：组 长：（项目经理）负责组织协调工作副组长：（生产副经理）负责现场施工指挥、质量监督工作（项目总工）技术总部署、方案编制及交底组 员：施工员现场施工安全管理、协调。 项目经理 质检员工长安全员安装工队3.2.质量保证体系筑精品树品牌，时刻追求顾客满意是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量
5、控制点：（1）分包单位的选择：建筑节能工程的分包单位，应选择有类似工程施工经验的队伍，并对其在建工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有
6、可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3.本工程采用的建筑节能措施主要有：1#、2#、3#、4#、5#楼外墙采用200厚砼剪力墙墙外置40厚挤塑泡沫保温层；6#楼外墙采用240厚非承重空心砖外侧做55厚挤塑泡沫保温层1#、2#、3#、4#、5#楼屋面采用55厚挤塑泡沫保温层；6#楼屋面采用65厚挤塑泡沫保温层。 1#、2#、4#、5#楼局部一层与设备层相邻楼板，在楼板底粘钉45挤塑泡沫板，3#、4#楼局部一层与地下室相邻楼板，在楼板底粘钉70厚岩棉保温板。外檐门窗采用中空玻璃、塑钢型材。入户门采用成品
7、保温、隔音、防盗门。四、施工计划4.1劳动力计划本工程的建筑节能工程。外墙内保温挤塑泡沫保温板、屋面挤塑泡沫保温层、为一个施工队伍进行1#、2#、3#、4#、5#、6#楼的施工，外檐飘窗顶板塑钢门窗组织一个施工队伍进行施工。分项工程名称1#、2#、3#、4#、5#、6#楼施工人数（人）外墙内保温挤塑泡沫保温板26屋面挤塑泡沫保温层104.2施工计划 外墙外保温为模板内置挤塑泡沫保温板厚40，施工同主体同步，塑钢门窗屋面保温板在主体封顶之后就开始施工。五、主要施工方法5.1. 挤塑聚苯乙烯泡沫板内保温墙面本工程外墙内保温采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，模板内置、斜插钢丝与砼墙连结，墙砖
8、以粘、钉结合方式与墙身固定。六、外墙保温施工方法：6.1、质量检测执行标准和引用标准 1）、外墙外保温系统中所用材料应符合JG149-2003膨胀聚苯板抹灰外墙保温系统、JGJ144-2004外墙外保温工程技术规程的技能要求及标准中所应用文件标准。 2）、外墙外保温系统施工应执行国家、地方图集进行施工。 3）、外墙外保温工程应执行国家标准建筑工程施工质量验收统一标准GB50300规定进行施工质量验收。6.1.1施工要求及工艺流程：施工机具：外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、剪刀、螺丝刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺及墨斗、钢丝线、水泥钉等
9、。6.1.2安装工艺1、 保温板安装操作流程：保温板质量检查钢筋绑扎验收绑水泥砂浆垫块用定位筋定好墙宽拼装保温板用铁丝穿过保温板与钢筋连接安装模板上口用夹子把保温板与模板靠在一起。2、内、外墙钢筋绑扎经验收合格后，方可进行保温板安装。3、按照设计要求的墙体厚度在地板面上弹墙厚线，以确定外墙厚度尺寸，在钢筋与保温板之间用塑料垫块保证钢筋保护层。根据墙的宽度，底下焊好定位筋，墙中放好撑子。4、按照现场放样的排板图就为，所有阳角处挤塑板均不碰头，让出100-50mm的边，待混凝土浇筑时让其形成素混凝土阳角，挤塑板用火烧丝扎透外面垫30mm30mm薄铁皮，将挤塑保温板绑在墙体钢筋的外侧，以稳固为宜。5
10、、拼装保温板：在安装保温板之前，应先检查板的质量，密度达到32/m3以上。吸水率小于1.5%， 尺寸收缩率小于1.5%。板缝必须挤紧，避免漏浆。保温板拼缝处用铁丝将保温板与结构钢筋绑扎牢固，铁丝宽度应200，斜插入铁丝混凝土墙体深度不得小于100，以加强板与结构钢筋及板之间的连接，将外墙外侧模板就位，也就是将保温板置于外墙外模的内侧，此时根据外墙穿墙拉杆的位置，用挤塑板开孔器将挤塑板开洞，挤塑板开孔器应旋转推进，保证孔的尺寸规矩，不损伤保温板，将L筋按垫块位置穿过保温板，用镀锌铁丝将其与墙体钢筋绑扎牢固L筋: 长150mm，弯勾30mm。5、在门窗洞口部位的挤塑板，不允许用碎板拼凑，需用大于2
11、00的保温板切割。在板与板之间拼凑处、外墙阴角、窗口及阳台底边等薄弱部位，需绑扎附加平网或角网，附加网宽不小于200。为防止外窗漏水，要求窗口四周侧壁挤塑板与窗副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂，塞聚乙烯泡沫塑料棒及打耐侯密封胶。6、在保温板上的窗口、预留洞口两侧及最端部一块保温板收口侧粘结海绵条，防止混凝土浆沿外保温板的横槽流出而污染保温板面。7、由于加强筋、窗墙螺杆、预留套管的施工可能造成聚苯碎屑，安装外墙内侧模板后必须进行聚苯碎屑清理，以防止混凝土墙体出现烂根。6.1.3、模板安装采用拼装模板。按保温板厚度确定模板配置尺寸、数量。1、弹出墙线位置安装模板
12、，在底层混凝土强度不低于7.5mpa时，开始安装上一层模板，并利用下一层外墙螺杆孔挂三角平台架进行施工。2、在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板，模板放三角平台架上，将模板就位，穿螺杆紧固校正，连接必须严密、牢固，以防出现错台和漏浆现象。6.1.4混凝土浇筑 1、浇筑墙体混凝土前，保温板顶部必须采取遮挡措施用间距1m左右的夹子，把保温板和模板夹在一起，上面用“T”型铁皮或模板盖住上口，这样不会把混凝土灌在模板和保温板之间可保证质量，现浇混凝土的塌落度应180mm。 2、混凝土浇筑分层高度、下料的布置、间隔时间、震捣棒震捣间距、震捣时间
13、、施工缝位置等均执行混凝土结构工程质量验收规范（GB50204-2002）的要求。 3、震捣混凝土时，严禁将震捣棒紧靠钢丝网架聚苯板。 4、墙体混凝土浇灌完毕后，须整理上口甩出钢筋，并用木抹子抹平混凝土表面，如因外力损伤剂塑板表面，损伤较大时，应将损伤部位用刀片规则的裁掉，重新补贴一块挤塑板。板与板之间接缝如较大时，也应裁条镶贴，大面积刮胶前，应先将板与板间拼缝勾缝。大模板穿墙螺杆孔也应用挤塑板块先粘胶塞填，板与板间错台可用刀片削裁，再用界面剂找平。 6.1.5、模板拆除 1、在常温条件下，墙体混凝土强度不低于1.0mpa，冬季施工墙体混凝土强度不低于7.5mpa及达到混凝土设计强度标准值的3
14、0%时，才可以拆除墙模板，拆模时应以同条件养护试块抗压强度为准。 2、先拆外墙外侧模板，再拆外墙内侧模板。并及时修整墙面混凝土边角和板面余浆。 3、墙模板拆除后，混凝土墙部分孔洞应用膨胀水泥砂浆捻塞，防止漏水，保温板部位孔洞应用保温材料堵塞，其深度应进入混凝土墙体50mm。 4、拆模后保温板上的横向钢丝，必须对准凹槽，钢丝距槽底应8mm。 6.1.6混凝土养护 常温施工时，模板拆除后就浇水或用养护剂养护，不少于七昼夜，次数以保持混凝土具有湿润状态为准。冬期施工时应定点，定时测定混凝土养护温度，并做好记录，温度低于5时，要用毛毯覆盖。 七、保温板质量控制： 1、模板穿墙螺杆直接穿保温板时会带下保温板的碎粒，掉入墙模内，给清理带来困难。同时，直接穿保温板会在保温板上留下一个洞，所以施工时采用预埋塑料套管的方法。 2、安装保温板前，检查塑料垫块是否到位，避免钢筋没有保护层。 3、安装外侧模板时，严禁模板挤压保温板，避免钢丝网片嵌入聚苯板内，保证横向钢丝与凹槽间有足够的空间能使抹灰砂
