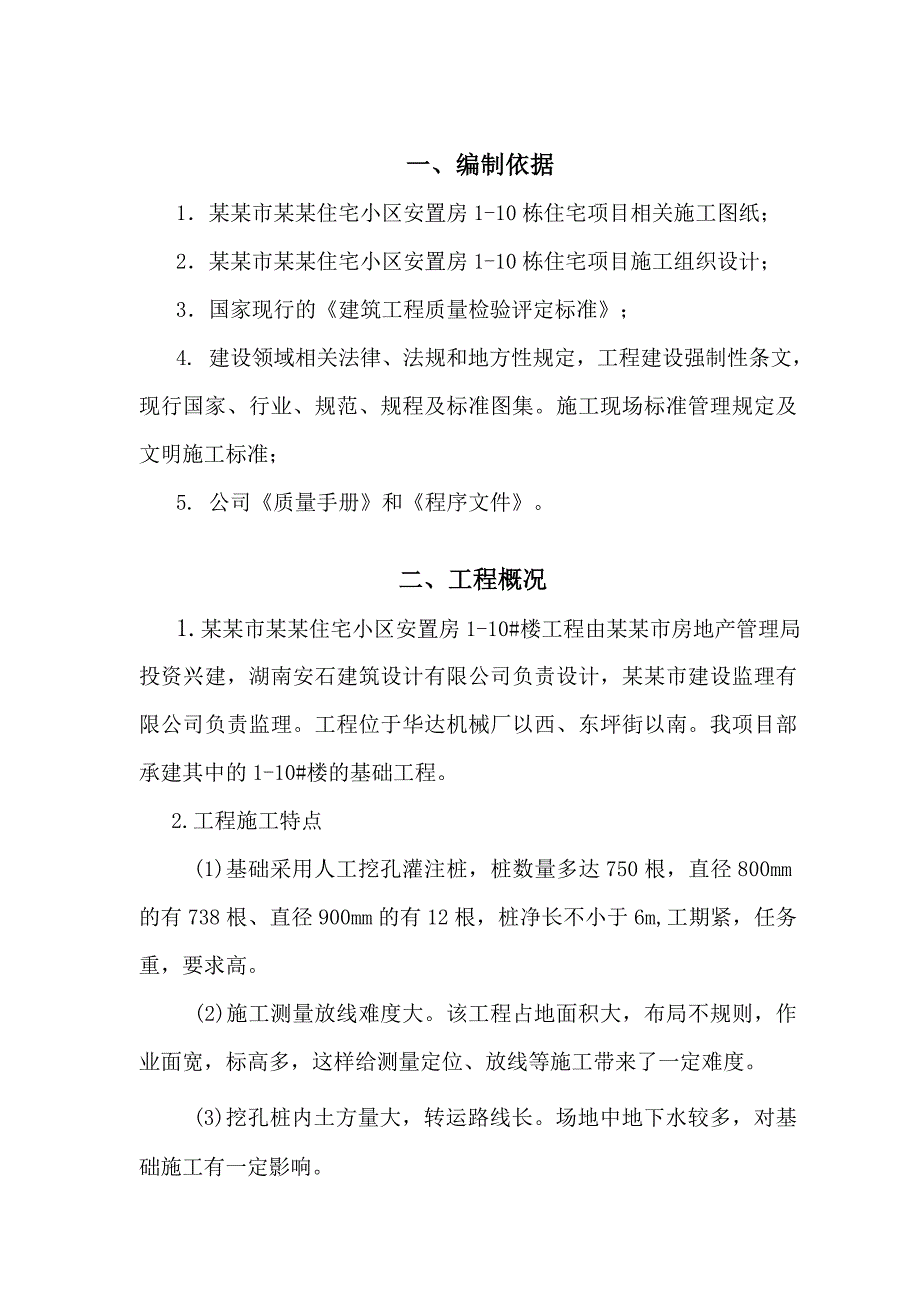

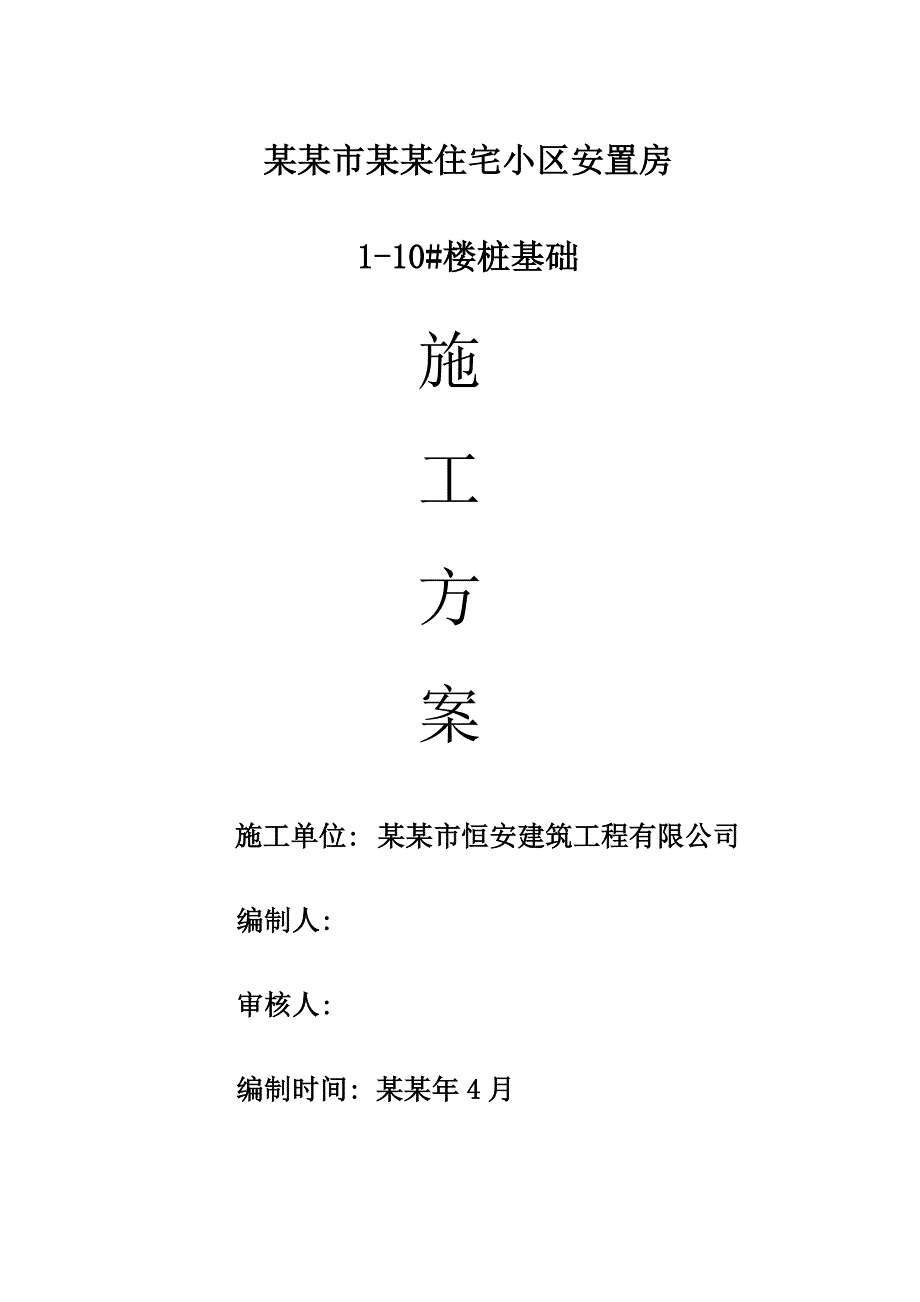

1、某某市某某住宅小区安置房1-10#楼桩基础施工方案施工单位: 某某市恒安建筑工程有限公司编制人:审核人:编制时间: 某某年4月一、编制依据1某某市某某住宅小区安置房1-10栋住宅项目相关施工图纸；2某某市某某住宅小区安置房1-10栋住宅项目施工组织设计；3国家现行的建筑工程质量检验评定标准；4. 建设领域相关法律、法规和地方性规定，工程建设强制性条文，现行国家、行业、规范、规程及标准图集。施工现场标准管理规定及文明施工标准；5. 公司质量手册和程序文件。二、工程概况 1.某某市某某住宅小区安置房1-10#楼工程由某某市房地产管理局投资兴建，湖南安石建筑设计有限公司负责设计，某某市建设监理有限公

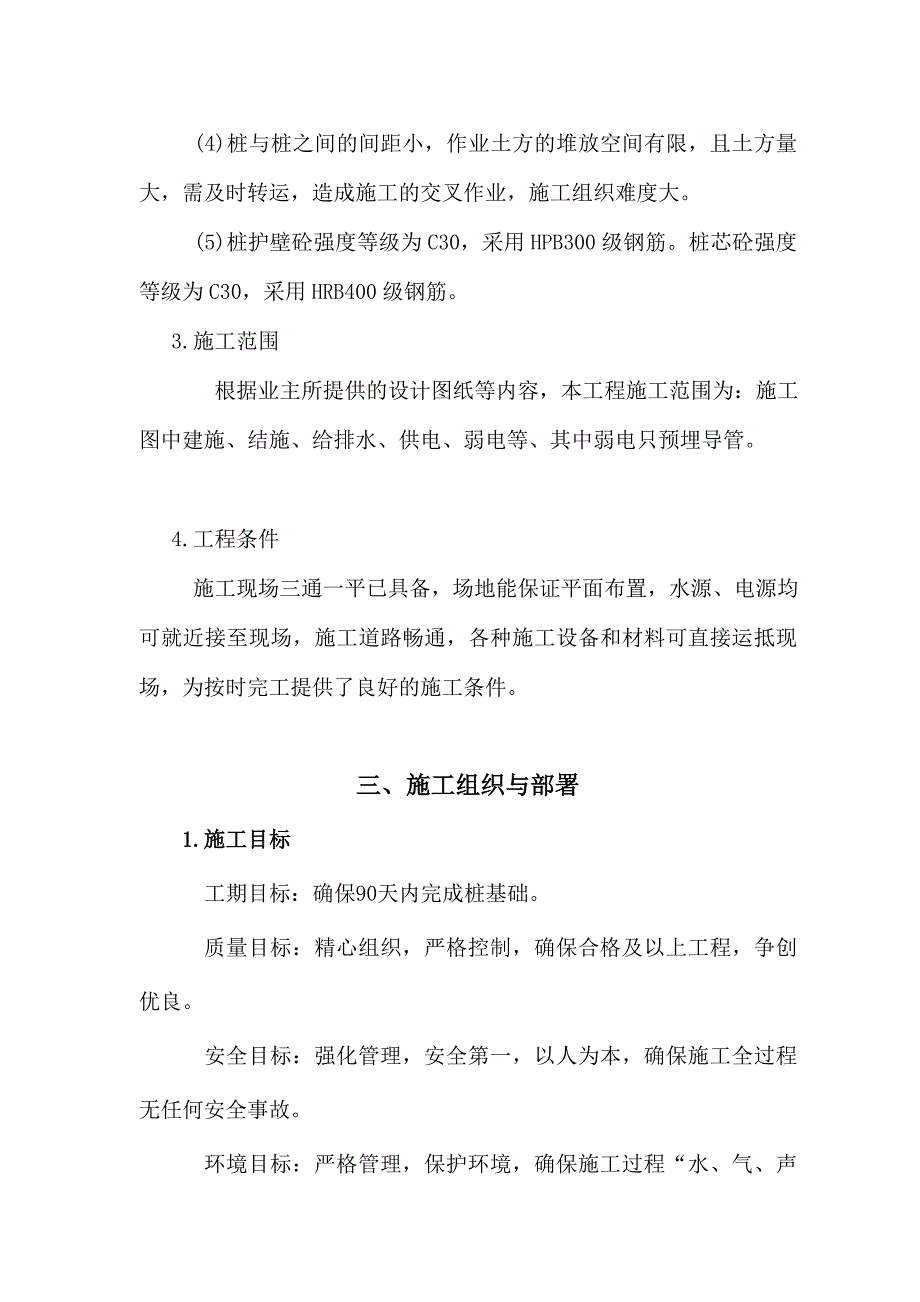

2、司负责监理。工程位于华达机械厂以西、东坪街以南。我项目部承建其中的1-10#楼的基础工程。2.工程施工特点(1)基础采用人工挖孔灌注桩，桩数量多达750根，直径800mm的有738根、直径900mm的有12根，桩净长不小于6m,工期紧，任务重，要求高。(2)施工测量放线难度大。该工程占地面积大，布局不规则，作业面宽，标高多，这样给测量定位、放线等施工带来了一定难度。 (3)挖孔桩内土方量大，转运路线长。场地中地下水较多，对基础施工有一定影响。(4)桩与桩之间的间距小，作业土方的堆放空间有限，且土方量大，需及时转运，造成施工的交叉作业，施工组织难度大。(5)桩护壁砼强度等级为C30，采用HPB3
3、00级钢筋。桩芯砼强度等级为C30，采用HRB400级钢筋。3.施工范围 根据业主所提供的设计图纸等内容，本工程施工范围为：施工图中建施、结施、给排水、供电、弱电等、其中弱电只预埋导管。4.工程条件 施工现场三通一平已具备，场地能保证平面布置，水源、电源均可就近接至现场，施工道路畅通，各种施工设备和材料可直接运抵现场，为按时完工提供了良好的施工条件。三、施工组织与部署 1.施工目标工期目标：确保90天内完成桩基础。质量目标：精心组织，严格控制，确保合格及以上工程，争创优良。安全目标：强化管理，安全第一，以人为本，确保施工全过程无任何安全事故。环境目标：严格管理，保护环境，确保施工过程“水、气、
4、声渣”排放达标。2. 施工组织：(1)我公司将以实现业主目标和项目经营目标为目的，在全公司范围内选派具有类似工程施工丰富经验的、雷厉风行的、作业过硬、组织协调能力强的项目经理和项目班子人员进住现场进行施工，在才力、物力、财力上全面确保该工程胜利完工。同时我们将全面实行项目经理责任制和项目成本核算制，以生产要素的优化配置和动态科学管理为基本特征，按照ISO9002标准对该项目进行全过程、全方位的科学管理。 (2)优选项目经理组建项目管理班子,项目机构图如下: 项目经理：技术负责人：项目生产副经理：工 程技术部合 约预算部物 资设备部质 量安全部综 合办公室劳务班组 (3)项目劳务层项目经理部根据
5、该工程的工程量、施工进度计划，以施工组织设计为依据，编制劳动力需用计划。下设四个施工班组，三个桩基作业施工班组，一个临建施工班组。2.施工部署(1)作业部署合理划分施工段，组织流水作业根据桩基工程数量多，桩基开挖深度深，施工操作面宽，以及工期紧等特点，桩基全面铺开，同时开挖。每批桩中每小组同时轮流开挖两根桩，对于桩净距小于2.5m的桩，为保证桩基的施工安全，采用间隔开挖，错开扩底。 (2)生产、生活设施部署： 生产设施布置在现场西面，生活设施布置在现场北面。 (3)临时施工道路 场地内主道路已形成，我部进场后，首先按每栋不止一条施工道路，并根据桩基开挖的情况，设置6m宽道路以利外运土方和材料进
6、场。3.施工准备(1)熟悉消化施工图纸，明确施工任务，做好施工技术、安全交底。(2)收齐有关技术资料和施工规范，安全技术规范，施工用电规范；进行场地及附近构筑物、建筑物调查，水电、排污、排水情况调查。(3)认真组织编制好专题施工方案。(4)准备各种隐蔽工程施工记录表、验收签证表格，设计和编制好各种施工图表。 (5)作好水电供需计划，材料、工具、设备定购计划和物资调度计划。(6)作好各种进场设备的检查、测试、维修与添置工作。四、施工方法材料陆续进场材质送检钢笼制作钢笼验收钢笼安置人员设备进场施工技术安全交底测放人工挖孔桩位人工桩开挖人工开挖桩到位持力层验证清槽扩底桩井验收、砼封底灌注成桩桩养护桩
7、检测、验收合格桩垂直度、桩径偏差控制桩位复核 1.人工挖孔桩施工工艺流程：基础梁支模、浇筑基础梁检查、验收 不合格合格进入下一道工序2.工程测量 采用全站仪测放桩位和控制桩，每桩在总纵横两个方向设立控制桩，以利测量校正控制桩位。场地内设两个永久水准点，便于控制桩的标高，在成孔过程中，及时复核、调整桩中心位移等。3.开挖前的降、排水措施根据勘察报告及结合以往施工经验,在场地范围内迎水面每隔30m左右选择一根工程桩作为降水井桩（具体部位见附页），先集中部分施工经验丰富的作业人员，集中在这一部位施工，抢先往下作业。然后在井内放入一定数量的水泵集中抽水，把这部分桩周围的地下水降下去，以利于其他桩井的施
8、工。4.桩井开挖桩中心经复核确认无误后，进行成井施工，首先以桩井中心点为圆心，以二分之一设计桩径加护壁厚度为半径，在地面上划出桩井开挖圈，沿圈外砌井圈，然后开始往下开挖，每挖3米，检查一次桩中心偏差及垂直度。（1）桩孔护壁设计为钢筋砼护壁，砼强度为C30，施工中每挖0.95米，装1米规格高的钢模捣砼护壁一次，循环施工，每节护壁先检查成孔规格，符合要求后，按配比拌好砼料，绑扎好钢筋，再装上钢模，校好桩中心和垂直度，用木条将钢模补好规圆，然后捣砼，并用机械或人工振捣密实，砼坍落度为50-80mm较合适；为加快施工进度，确保护壁安全，护壁砼中加入水泥用量1.2%的早强剂（三乙醇胺），每节护壁连续一次
9、捣成。拆模时的砼强度要求达到100N/cm2。（2）桩井开挖第四系地层用十字镐、锄头掘井，基岩用风动工具掘进，箢箕装岩土、粘土，铁桶装流砂、淤泥，手摇绞车作提升工具。（3）因场地较大，工期紧、核心筒部分桩距较密，数量多，井内渣土通过提升工具提出井口，弃于井周后，必须立即人工转运至基坑150m外处堆放，然后由自卸汽车转运至甲方指定的堆放地点。（4）逐层往下循环作业，当开挖深度超过3m时，每次下井之前必须将点燃的蜡烛下吊检查，如蜡烛火焰微弱或熄灭，则视情况先向井下通风，加强空气对流，必要时输送氧气，防止有害气体的危害。操作时上下人员轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，互相呼应，预防安
10、全事故的发生，当桩孔挖至设计深度时，及时清除虚土，检查土质情况，确保桩底持力层为中风化岩层。（5）对于设计要求扩底的桩，开挖时应先将扩底部分桩身的圆柱体挖好，再按扩底部位的尺寸形状自上而下，削土扩充到设计图纸的要求。（6）检查验收：成孔后每根桩都必须经现场质安、技术、监理、甲方代表检查，必要时还应会同勘察设计人员鉴定。主要检查其桩的直径、扩底尺寸，孔底标高，桩位中心井壁垂直等情况。施工人员应做好施工记录，办理隐蔽验收手续。并随即浇筑封底砼，封底砼厚度为100mm，强度为C30。5.钢筋笼制作安装：桩井完工后经有关部门按各项技术参数验收合格及钢材送检合格，焊工证件齐全并经认证后，进行钢笼制作。钢
11、筋笼焊制中主筋用对焊，箍筋采用点焊。钢筋笼制作应满足设计和施工规范要求，成型后，采用转移至基坑，再用塔吊吊入桩内。钢筋笼在吊放时，应缓慢下沉，直吊扶稳，避免碰撞孔壁。6.砼灌注： 砼采用公司内部商品砼公司生产的商品砼钢笼制作、安装经自检合格，有关部门按技术规范要求验收合格；水泥、砂、石、水送检合格，并有测试单位的C30砼配比试验，并经现场代表验收认证后，方可进行砼灌注施工。（1）在保证砼灌注质量的前提下，加快施工周期，我方拟采用砼输送泵输送砼料。（2）如遇地下水较大时，我方将作好水下灌注的准备，水下砼灌时，其质量控制严格按水下砼灌注操作规程执行。（3）砼振捣：干灌孔每1.0米1.5米用振动棒振
12、捣一次。（4）每桩连续一次灌成，杜绝接桩现象。每次浇筑高度比设计标高高20cm左右，1h左右后，掏出浮浆，必要时，种入适量的洁净石子，埋入深度不少于2/3石子粒径。 （5）水下浇筑砼施工工艺：清底：将桩底浮土清理干净（水深时应先排水）。接管：清除导管内硬结，并在地面试装导管，湿润管壁及检查有无漏水缝隙，以保证接头密封，同时输送管前端接一根软管。导管吊装就位：先用钢尺量出桩井的深度，根据桩深定出导管的长度，并使下料漏斗正好高出地面，导管使用塔吊就位，就位之前在漏斗与导管的连接处设一个比导管直径大的铁板，用6钢筋把铁板与吊钩相连。导管沿桩中心线插入井底，并距孔底0.3m左右。砼浇筑：检查搅拌机及其
13、他设备正常后，先将输送泵用水泥砂浆湿润，然后开始下令浇筑，当漏斗即将满时，立即提起铁板，同时连续不断的泵送砼，严禁中途停工，灌注过程中应密切观察管内砼下降和孔口返水情况，及时测量孔内砼面实际标高，正确指挥导管的提升和拆除，保证导管埋入砼内深度不少于1m亦不宜大于3m，测量孔内砼面高度的次数不少于所使用的导管节数，导管提升时应保持垂直井口面，逐步提升，每次拆除导管动作要快，时间不宜超过15分钟，插下的导管应立即在指定地点冲洗干净。砼浇灌高度要求比桩顶设计标高以上加灌0.5米-0.6米，以便灌注结束30分钟后将上段0.3米-0.4米浮浆清除，余下0.2米待后凿除，以利新老砼结合。施工时注意事项：在
14、灌注过程中当导管内砼不满，导管上段有空气时，后续砼要徐徐灌入，以免在导管内形成高压气囊，挤出管节间的橡皮垫，而使导管漏水，而且空气从导管底部进入桩身后，若不能空气逸出，则易造成砼上段疏松；在灌注一定深度后砼顶升困难时，适当放慢浇筑速度，以保证浇注顺利进行。在拔出最后一节长导管时，拔管速度要慢。（6）根据规范要求留置桩试块，送检测单位进行28天强度实验。（7）严格控制好桩头标高，桩头浮浆按规范要求控制，成桩24小时后开始养护桩头。7.桩基验收 浇筑完桩基砼，对于桩顶标高比自然场地标高低时，在砼浇筑12h后进行蓄水养护不少于七天，对于桩顶标高比自然场地标高高时，在砼浇筑12h后覆盖麻袋，并进行蓄水
15、养护不少于七天，然后组织人员清理桩头，清理完毕后由专业桩基检测机构进行桩基检测。合格后进入下一道工序。 五、安全保证措施 安全目标：杜绝重大设备损坏事故，杜绝人身伤亡事故，不发生重大火灾事故；不发生同等责任的生产交通事故，轻伤频率控制在0.5以内.1.加强安全教育，提高安全意识贯彻“安全第一，预防为主”的方针，建立健全安全生产责任制，明确项目经理为安全第一责任人，专职安全员有安全一票否决权。从事桩井施工人员必须接受并执行技术安全交底方可作业，每天班前、班后应进行组织班前安全教育，并每周召开一次安全大会，发现隐患及时整改。2.周边行人道设12V安全行灯、警示牌。3.组织以成井班组长、现场安全员、施工员、电工为主的安全监督体系，并指派专人负责施工现场安全情况，发现问题及时解决。4.规范施工现场安全行为（1）严格遵守国家现行临时用电安全技术规范。（2）备齐劳动保
