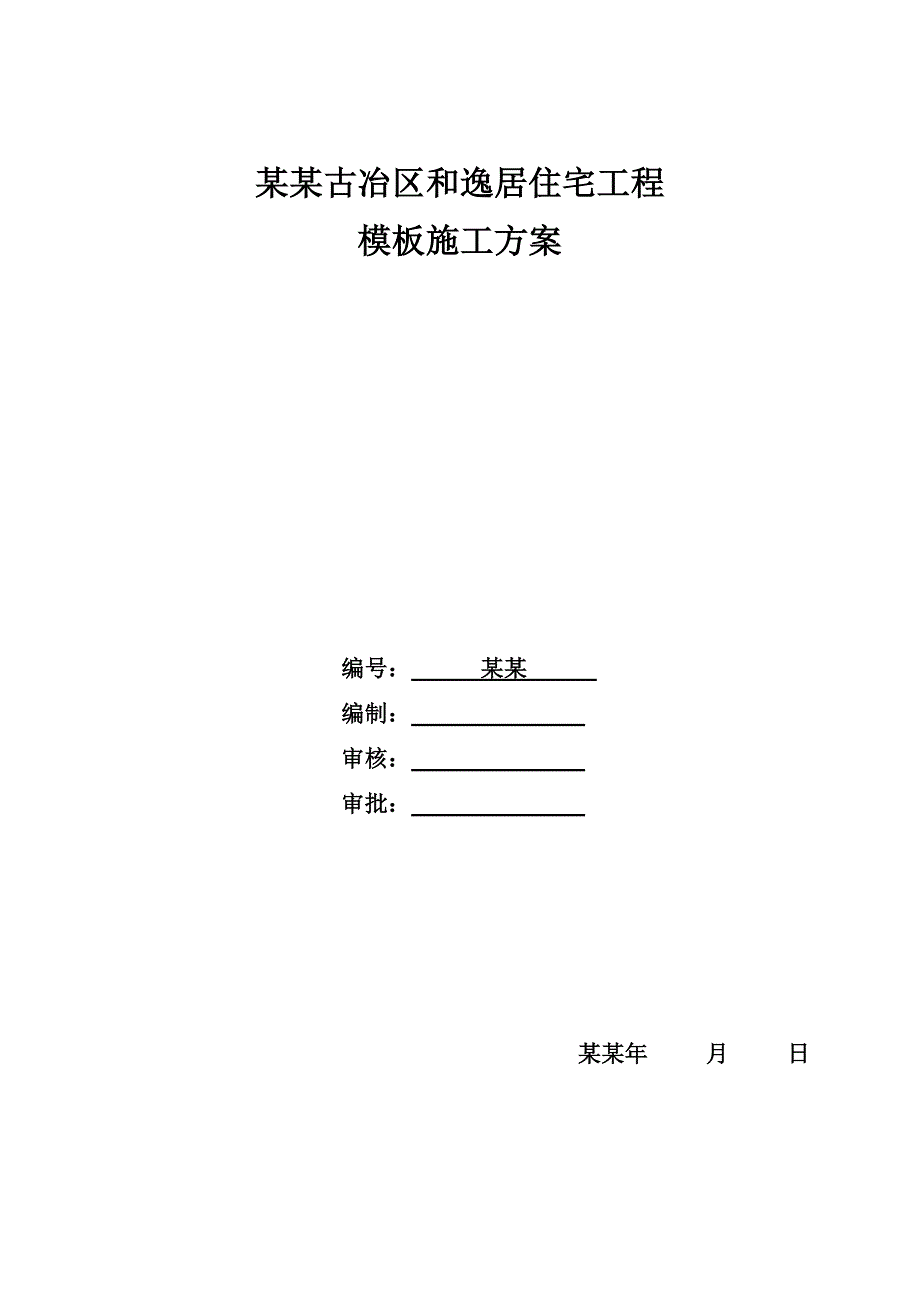

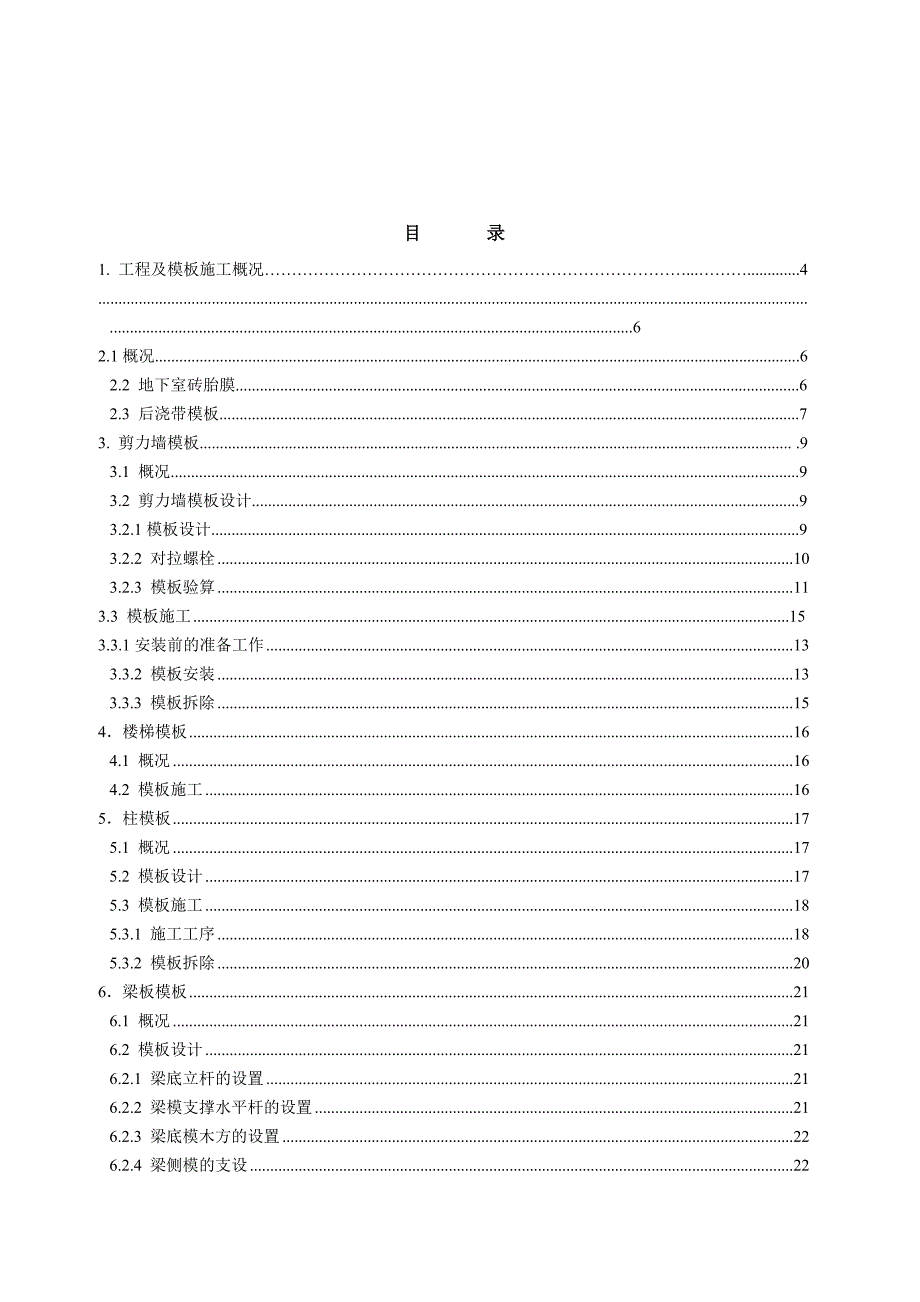

1、某某古冶区和逸居住宅工程模板施工方案编号： 某某 编制： 审核： 审批： 某某年 月 日目 录1. 工程及模板施工概况.4.62.1概况.62.2 地下室砖胎膜.62.3 后浇带模板.73. 剪力墙模板. .93.1 概况.93.2 剪力墙模板设计.93.2.1模板设计.93.2.2 对拉螺栓10 3.2.3 模板验算113.3 模板施工15 3.3.1安装前的准备工作13 3.3.2 模板安装133.3.3 模板拆除154楼梯模板164.1 概况164.2 模板施工165柱模板175.1 概况175.2 模板设计175.3 模板施工185.3.1 施工工序185.3.2 模板拆除206梁板模

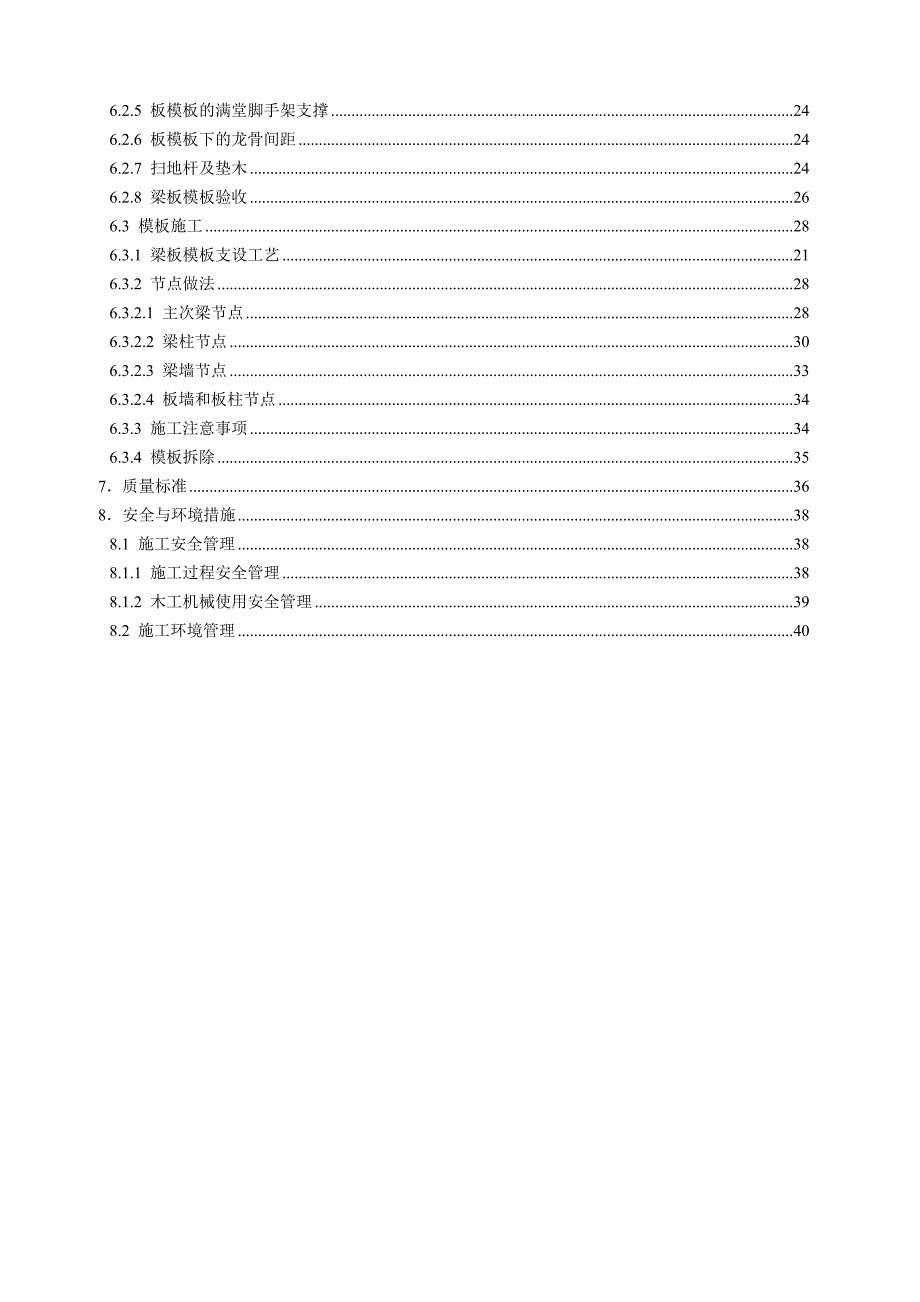

2、板216.1 概况216.2 模板设计216.2.1 梁底立杆的设置216.2.2 梁模支撑水平杆的设置216.2.3 梁底模木方的设置226.2.4 梁侧模的支设226.2.5 板模板的满堂脚手架支撑246.2.6 板模板下的龙骨间距246.2.7 扫地杆及垫木246.2.8 梁板模板验收266.3 模板施工286.3.1 梁板模板支设工艺216.3.2 节点做法286.3.2.1 主次梁节点286.3.2.2 梁柱节点306.3.2.3 梁墙节点336.3.2.4 板墙和板柱节点346.3.3 施工注意事项346.3.4 模板拆除357质量标准368安全与环境措施388.1 施工安全管理3
3、88.1.1 施工过程安全管理388.1.2 木工机械使用安全管理398.2 施工环境管理40第一章 工程及模板施工概况建设地点：某某市古冶区京华路南侧，富贵路东侧，振兴道东侧，详见2.1地理位置建设单位：江苏天宇建设集团有限公司本工程项目名称：恒和、和逸居家园住宅小区建设工程，包括2#、3#、4#、5#、6#、8#、9#住宅楼、商业、车库一层带人防区域，建筑面积90929.22平方米，（其中地上70672.75平方米，地下20256.47平方米）。 建筑层数：2#、3#、4#、5#楼均为17层，地下两层，建筑高度49.75m，8#、9#、楼 18层， 地下两层，建筑高度54.45m,6#楼地
4、下两层，建筑高度52.65m。A段、B段、C段商业2层， 建筑高度7.35m， 建筑高度为4.06m，车库地下一层，建筑高度3.9m。地下车库板厚200、人防区域板厚为250mm，主楼板厚地下2层板厚160mm地下1层板厚180厚，地上各楼层板厚分别为110、130、140、160。该工程模板采用12-15厚胶合板规格为9151830mm及5cm10 cm木方100100cm木方施工，梁、板支撑体系采用普通钢管脚手及碗扣架架搭设。第二章 基础模板2.1 概况该工程地下车库与主楼地下室互相连接，因此承台和地梁的模板采用胶合板施工；多层主体及车库，集水坑、电梯井的基础墙外模及承台、地梁的模板均采用
5、砖胎膜。2.2地下室砖胎模砖胎模使用MU10实心砖、M5水泥砂浆，内抹20mm厚1：2.5水泥砂浆找平层，待卷材防水施工完后，再抹20厚1：3水泥砂浆保护层，底板保护层为60厚C20细石混凝土。其中、挡土墙、柱基坑、集水坑及电梯井统一为240砖胎膜。砖砌块上墙之前必须充分润湿，表面抹灰必须找平，不准有棱角，转角部位须作成圆角。2.3后浇带模板后浇带模板示意图 第三章 剪力墙模板3.1 概况地下车库墙厚300mm。主楼外墙厚250mm内墙厚200mm、电梯间处的剪力墙厚度200 mm、人防区域按节点尺寸施工。3.2 墙模板设计3.2.1 模板设计墙模板采用胶合板，要求各边均刨光刷漆，所用木方均按
6、统一尺寸刨光。胶合板厚12-15mm，外墙第一道为竖向背楞，使用510标准白松木方，第二道为横向背楞，使用48x3.5mm双钢管。模板加工前对竹胶板进行排版放样，先加工关键节点的模板，再加工大面模板。光面竹胶板模板规格为915mm1830mm，厚12mm；背楞为510cm规格白松木方，木方净距为150 mm，要求尺寸准确；支撑为48x3.5mm双钢管，钢管间距由对拉螺栓间距确定。墙体第一排模板使用A型模板，其余模板使用B型模板，如下图：3.2.2 对拉螺栓墙模板对拉螺栓采用M14对拉螺栓，水平间距610mm，竖向间距450mm，在墙厚300mm时水平向间距加密为450 mm，最上面一排模板必须
7、有螺栓连接。扣件用3形扣件和自制钢筋扣件配套使用。螺帽下钢筋垫片用3mm钢板制作（可与钢筋扣件焊在一起），大小为50mm50mm。如下图所示：外墙对拉螺栓加工：因外墙直接为迎水面，为确保外墙的防水效果，防止墙外地下水沿螺栓孔进入室内，人防区域墙体及临空墙根据人防设计规范要求墙体形成密闭及防爆功能，需要在对拉螺栓的中间，焊接5050钢板止水片，钢板片在与螺栓接触的部位，必须满焊。另外，在墙体外侧模板的内侧螺栓杆上，穿一5050木垫片或塑料胶垫，在拆除模板之后，凿下木垫片，从根部割掉对拉螺栓钢筋，用防水砂浆将凹槽补平。对拉螺栓的加工图如下所示：3.2.3 模板验算 地下室外墙墙高按最大值3.7 m
8、（基础顶42.7546.7m），墙厚300 mm，取一面墙体进行验算。1. 荷载设计值 混凝土侧压力a. 混凝土侧压力标准值to=5 h，1=1.2, 2=1.15,V= 1m/ h，H=5.25 mF1=0.222451.21.1510.5=36.43 kN/m2F2=245.25=126 kN/m2 取两者中小值，即F1=36.43 kN/m2b. 混凝土侧压力设计值F =36.431.20.85 = 37.16 kN/m2 倾倒混凝土时产生的水平荷载依据规范为 2 kN/m2荷载设计值为：21.40.85=2.38 kN/m2 荷载组合F1=37.16 + 2.38 =39.54 kN/
9、m22. 模板验算考虑最不利情况。（1）竹胶板木背楞间净距150mm ，竹胶板取1m 宽，按多跨连续梁考虑：I = b h3 /12 =1000103 /12 = 8.3 104 4E取5000 ，挠度验算f = 0.7q l4 /100EI = 0.739.541504 /1008.31045000 = 0.34 mm1.5 mm满足要求。（2）木背楞每根木方按三跨连续梁考虑，支座间距610mm，由于木方间距为200mm，所以木方上均布线荷载q F0.2 39.540.2 7.91 KN/mm抗弯承载能力验算：W = bh2/6 =501002 /6 =8.3104 3 =M/W=0.125
10、ql/ W = 0.1257.91103610/8.3104= 7.27 N/211.0 N/2满足要求。挠度验算：E=9000I = b h3 /12 =501003 /12 = 4.17 106 4f = 0.7q l4 /100EI = 0.77.916104 /1004.171069000 = 0.20 mm1.5 mm满足要求。3）螺栓验算按最大间距考虑，每根螺栓对应的混凝土压力面大小为0.61m0.61m ，螺栓直径14mm，混凝土压力面压强39.54 ，则螺栓内的拉应力值：=N/A=39.540.610.61103 / 3.1462 = 130.16 N/2 215 N/2满足要求。3.3 模板施工3.3.1 安装前的准备工作1模板加工好以后在地上检查模板的各部尺寸是否合适，模板的接缝是否严密。发现问题及时修理，待解决后才
