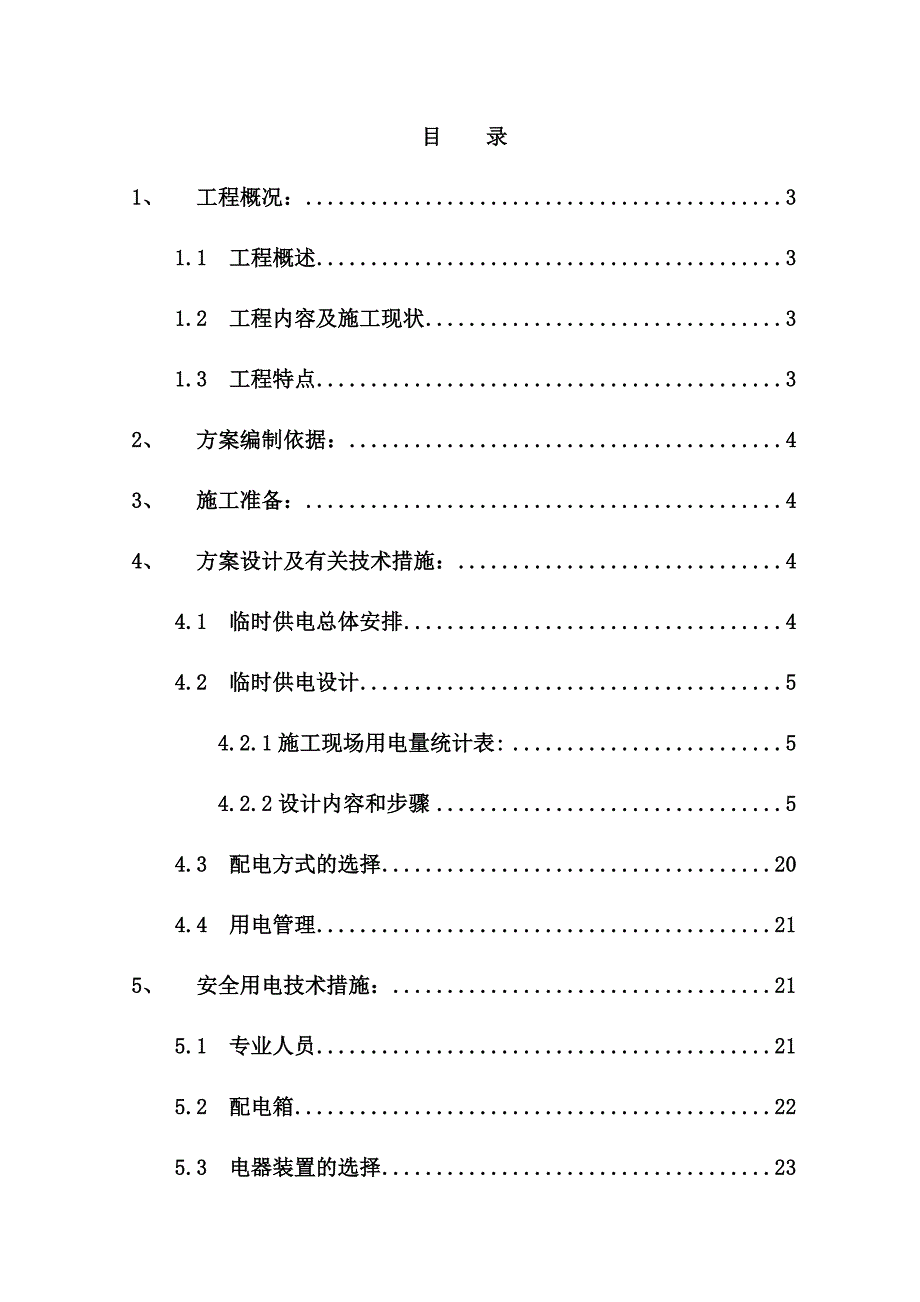

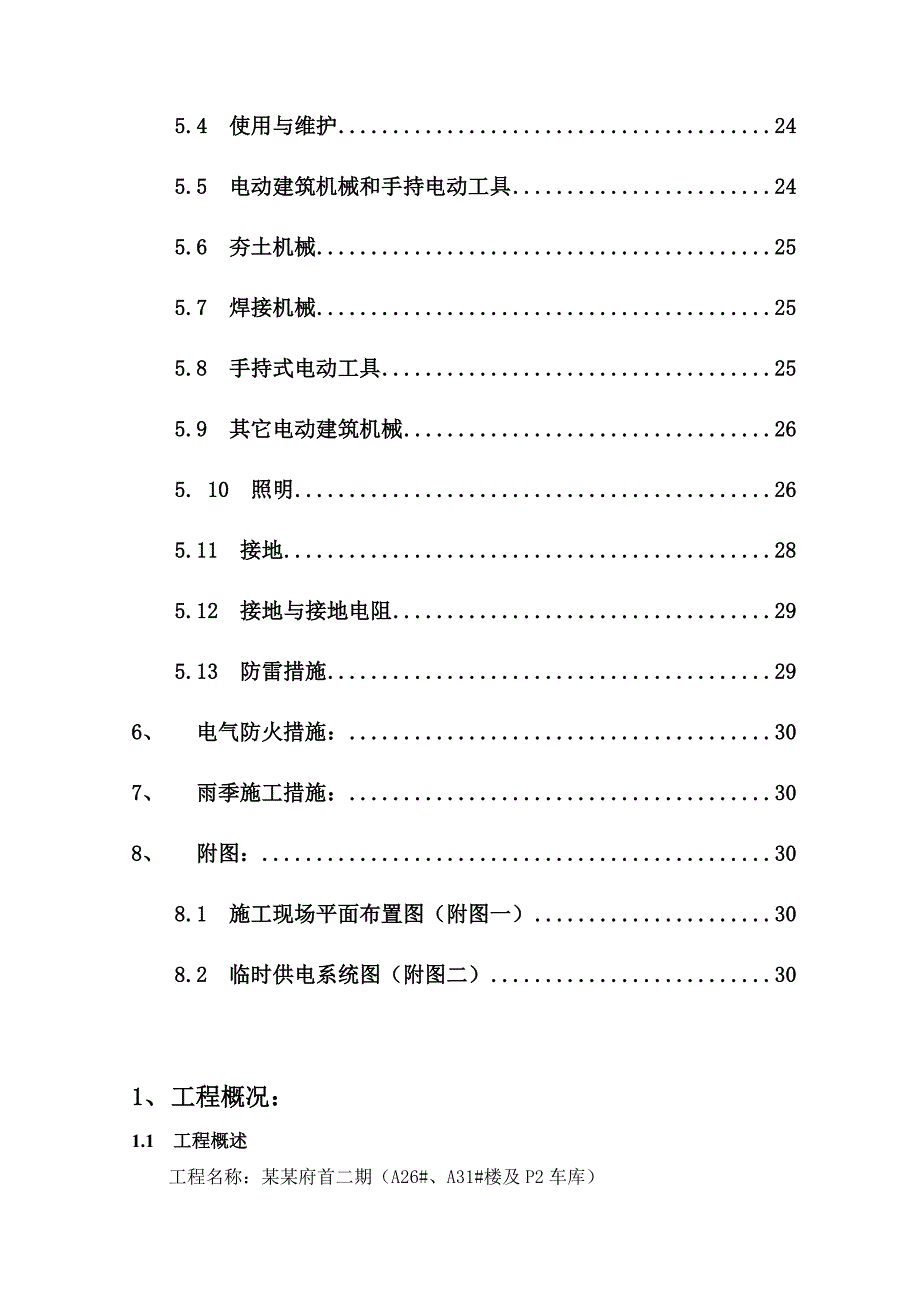

1、目录1、工程概况：31.1工程概述31.2 工程内容及施工现状31.3 工程特点32、方案编制依据：43、施工准备：44、方案设计及有关技术措施：44.1 临时供电总体安排44.2 临时供电设计54.2.1施工现场用电量统计表:54.2.2设计内容和步骤54.3 配电方式的选择204.4 用电管理215、安全用电技术措施：215.1 专业人员215.2 配电箱225.3 电器装置的选择235.4 使用与维护245.5 电动建筑机械和手持电动工具245.6 夯土机械255.7 焊接机械255.8 手持式电动工具255.9 其它电动建筑机械265. 10 照明265.11 接地285.12 接地与

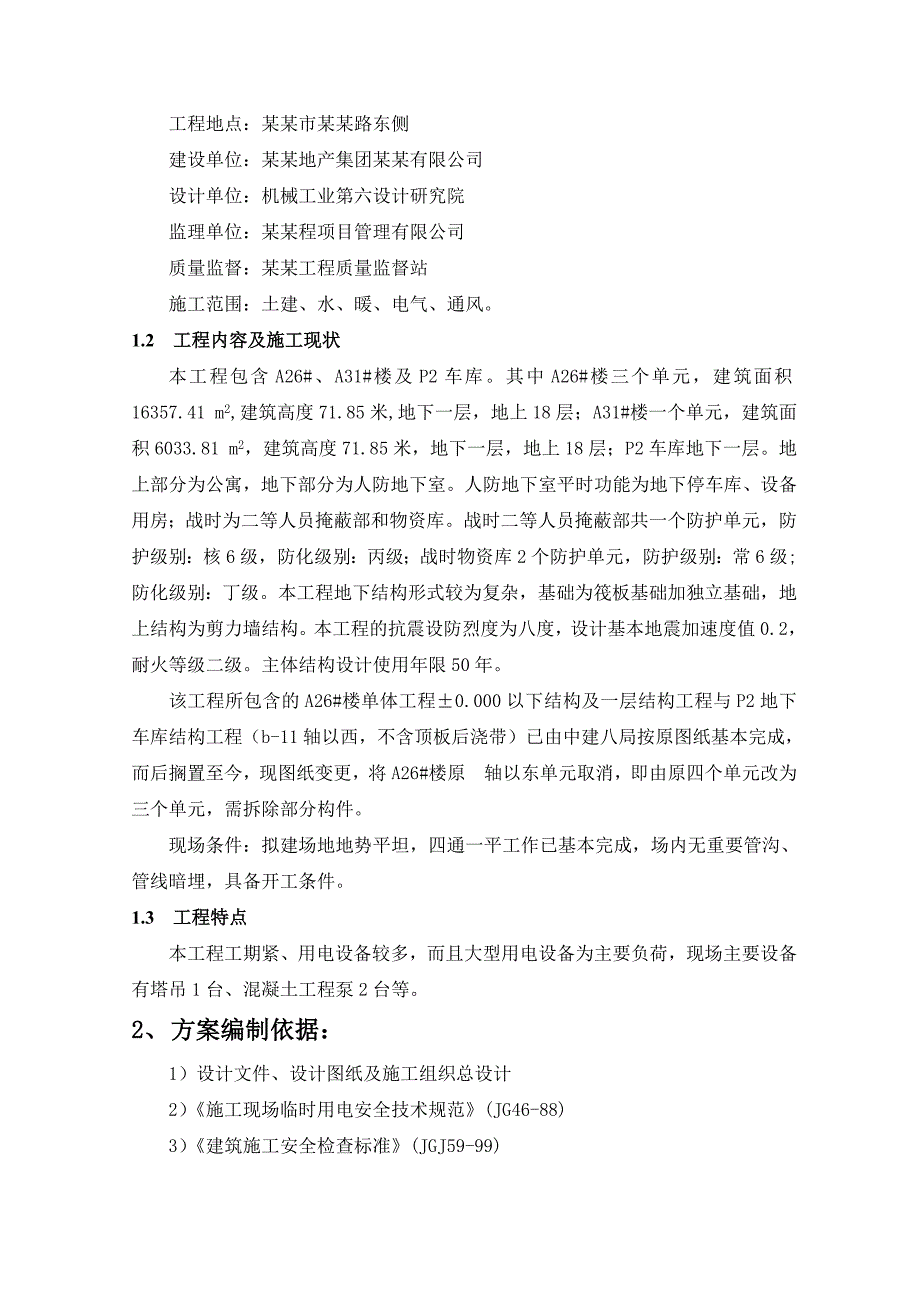

2、接地电阻295.13 防雷措施296、电气防火措施：307、雨季施工措施：308、附图：308.1 施工现场平面布置图（附图一）308.2 临时供电系统图（附图二）301、 工程概况：1.1工程概述工程名称：某某府首二期（A26#、A31#楼及P2车库）工程地点：某某市某某路东侧建设单位：某某地产集团某某有限公司设计单位：机械工业第六设计研究院监理单位：某某程项目管理有限公司质量监督：某某工程质量监督站施工范围：土建、水、暖、电气、通风。1.2 工程内容及施工现状 本工程包含A26#、A31#楼及P2车库。其中A26#楼三个单元，建筑面积16357.41 m2,建筑高度71.85米,地下一层，
3、地上18层；A31#楼一个单元，建筑面积6033.81 m2，建筑高度71.85米，地下一层，地上18层；P2车库地下一层。地上部分为公寓，地下部分为人防地下室。人防地下室平时功能为地下停车库、设备用房；战时为二等人员掩蔽部和物资库。战时二等人员掩蔽部共一个防护单元，防护级别：核6级，防化级别：丙级；战时物资库2个防护单元，防护级别：常6级;防化级别：丁级。本工程地下结构形式较为复杂，基础为筏板基础加独立基础，地上结构为剪力墙结构。本工程的抗震设防烈度为八度，设计基本地震加速度值0.2，耐火等级二级。主体结构设计使用年限50年。该工程所包含的A26#楼单体工程0.000以下结构及一层结构工程与
4、P2地下车库结构工程（b-11轴以西，不含顶板后浇带）已由中建八局按原图纸基本完成，而后搁置至今，现图纸变更，将A26#楼原轴以东单元取消，即由原四个单元改为三个单元，需拆除部分构件。现场条件：拟建场地地势平坦，四通一平工作已基本完成，场内无重要管沟、管线暗埋，具备开工条件。1.3 工程特点本工程工期紧、用电设备较多，而且大型用电设备为主要负荷，现场主要设备有塔吊1台、混凝土工程泵2台等。2、 方案编制依据：1）设计文件、设计图纸及施工组织总设计2）施工现场临时用电安全技术规范(JG46-88)3）建筑施工安全检查标准(JGJ59-99)4）建筑电气设计规程(JGJ16-83)5）低压配电装置
5、设计规范(JGJ54-83)6）工业与民用供电系统设计规范(GBJ52-83)7）施工现场业主提供的施工变压器的容量情况；8）工程建设标准强制性条文的有关规定，某某市有关创建文明安全工地临时用电工程若干规定等；9）本公司贯标文件：质量保证手册、质量体系程序文件、作业指导书等；3、 施工准备：3.1我司于2012年3月中标后，对原有已基本完成的一层以下及后浇带的钢筋砼结构工程，按照设计图纸逐一核对检查，列出已完及未完项目工程量清单，并及时报请建设单位、监理单位核查、认可。3.2对原有一层一下钢筋砼结构工程，项目部安排测量人员会同甲方、监理依据施工总平面布置图、单位工程设计蓝图，逐一复测建筑物轴线
6、、标高等，并作出明显标记。复测过程中发现问题，已及时以书面形式上报建设、监理单位。3.3针对搁置工程的现状，积极与建设、监理、设计单位联系，从现场布置、钢筋除锈、碳化砼处理、构件拆除等方面展开讨论，并结合2012年4月前相关的检测、鉴定结论，编制出科学、合理的处理措施。3.4提前落实构件拆除等方面施工的人员、机械、设备等，并做好施工前的准备工作。4、 方案设计及有关技术措施：4.1 临时供电总体安排本工程首二期工程原由中建八局施工，从由建设单位指定电源地点（自中建八局A23楼）引到施工现场，现场设置一级箱，然后自一级箱分三路分别给A26号楼、A31号楼(含P2车库用电)以及钢筋场地供电。具体见
7、附图施工现场临时用电平面布置图。4.2 临时供电设计4.2.1施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 备注1 钢筋调直机 GT4/14 4.00 1 4.00 钢筋场 2 钢筋切断机 QJ40-1 5.50 2 11.00 钢筋场3 钢筋弯曲机 GW40 3.00 2 6.00 钢筋场4 无齿锯 3.00 2 6.00 钢筋场5 钢筋套丝机 7.50 2 15.00 钢筋场6 照明 20.00 1 20.00 钢筋场7 木压刨板机 MB1043 3.00 1 3.00 木工场8 木工圆锯 MJ106 5.50 1 5.50 木工场9 照明 20.
8、00 1 20.00 木工场10 塔式起重机 QTZ-63 55.50 1 55.50 共 用11 照明 20.00 2 40.00 共 用12 施工升降机 SC100/200 14.00 1 14.00 A26#楼13 插入式振动器 ZX50 1.10 5 5.50 A26#楼14 交流电焊机 ZX50 76.00 1 76.00 A26#楼15 交流电焊机 BX3-200-2 23.40 1 23.40 A26#楼16 照明 10.00 1 10.00 A26#楼17 施工升降机 SC100/200 14.00 1 14.00 A31#楼18 插入式振动器 ZX50 1.10 5 5.50
9、 A31#楼19 交流电焊机 ZX50 76.00 1 76.00 A31#楼20 照明 10.00 1 10.00 A31#楼21 插入式振动器 ZX50 1.10 4 4.40 P2车库22 交流电焊机 JJK-1A 76.00 1 76.00 P2车库23 照明 10.00 1 10.00 P2车库24 照明 10.00 1 10.00 库 房- 4.2.2设计内容和步骤1、现场勘探及初步设计:(1)现场采用380V低压供电，施工现场设一配电总箱，内有计量设备，采用TN-S系统供电。(2)根据施工现场用电设备布置情况，采用埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三
10、级配电，两极防护。(3)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷: (1)钢筋调直机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.304.00 = 1.20 kW (2)钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.3011.00 = 3.30 kW (3)钢筋弯曲机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.306.00 = 1.80 kW (4)无齿锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.306.00
11、 = 1.80 kW (5)钢筋套丝机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.3015.00 = 4.50 kW (6)加工场照明 Kx = 1.00 Cos = 1.00 tg = 0.00 Pjs = 1.0020.00 = 20.00 kW (7)木压刨板机 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.303.00 = 0.90 kW (8)木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.305.50 = 1.65 kW (9)木工场照明 Kx = 1.00 Cos = 1.00 tg = 0.00 Pjs = 1.0020.00 = 20.00 kW (10) 塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.3
