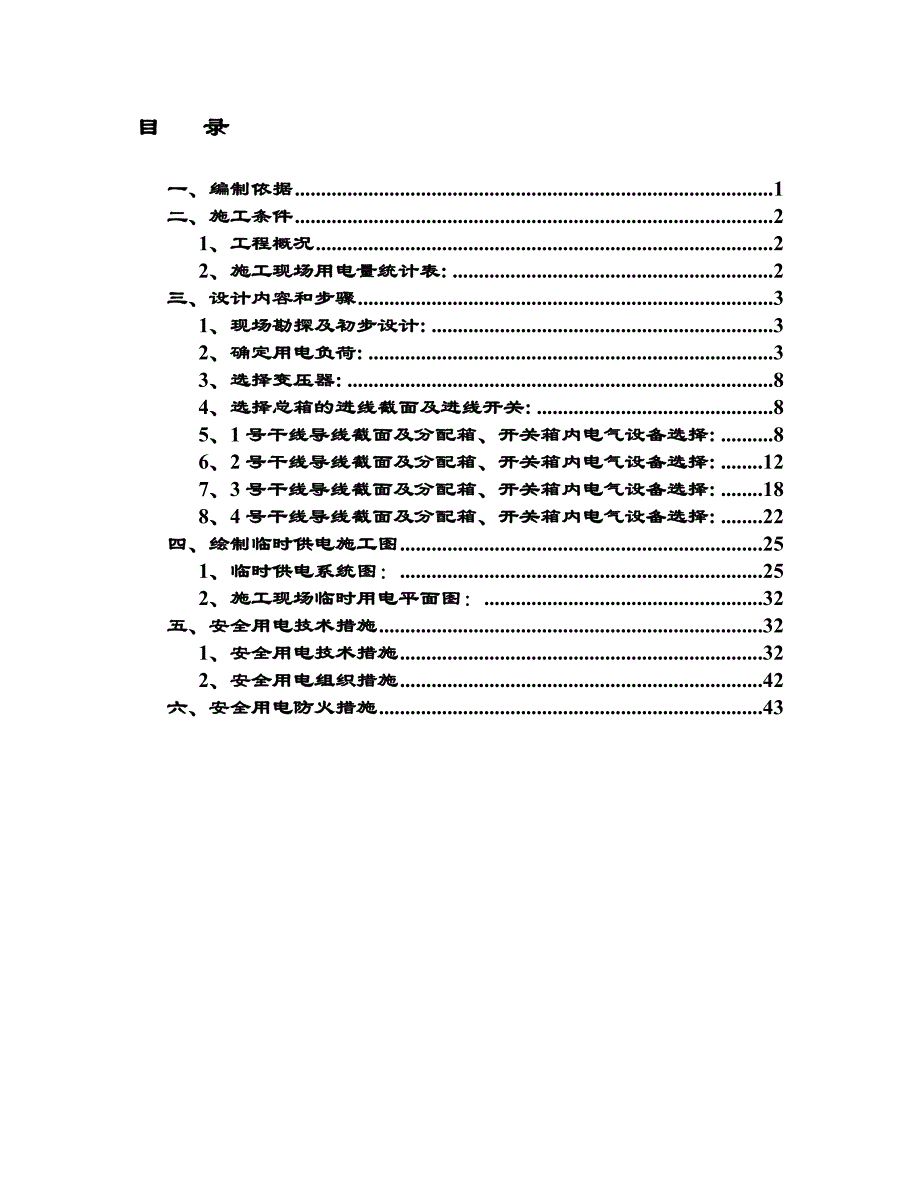

1、临电施工方案编制人 审批人 日 期 目 录一、编制依据1二、施工条件21、工程概况22、施工现场用电量统计表:2三、设计内容和步骤31、现场勘探及初步设计:32、确定用电负荷:33、选择变压器:84、选择总箱的进线截面及进线开关:85、1号干线导线截面及分配箱、开关箱内电气设备选择:86、2号干线导线截面及分配箱、开关箱内电气设备选择:127、3号干线导线截面及分配箱、开关箱内电气设备选择:188、4号干线导线截面及分配箱、开关箱内电气设备选择:22四、绘制临时供电施工图251、临时供电系统图：252、施工现场临时用电平面图：32五、安全用电技术措施321、安全用电技术措施322、安全用电组织

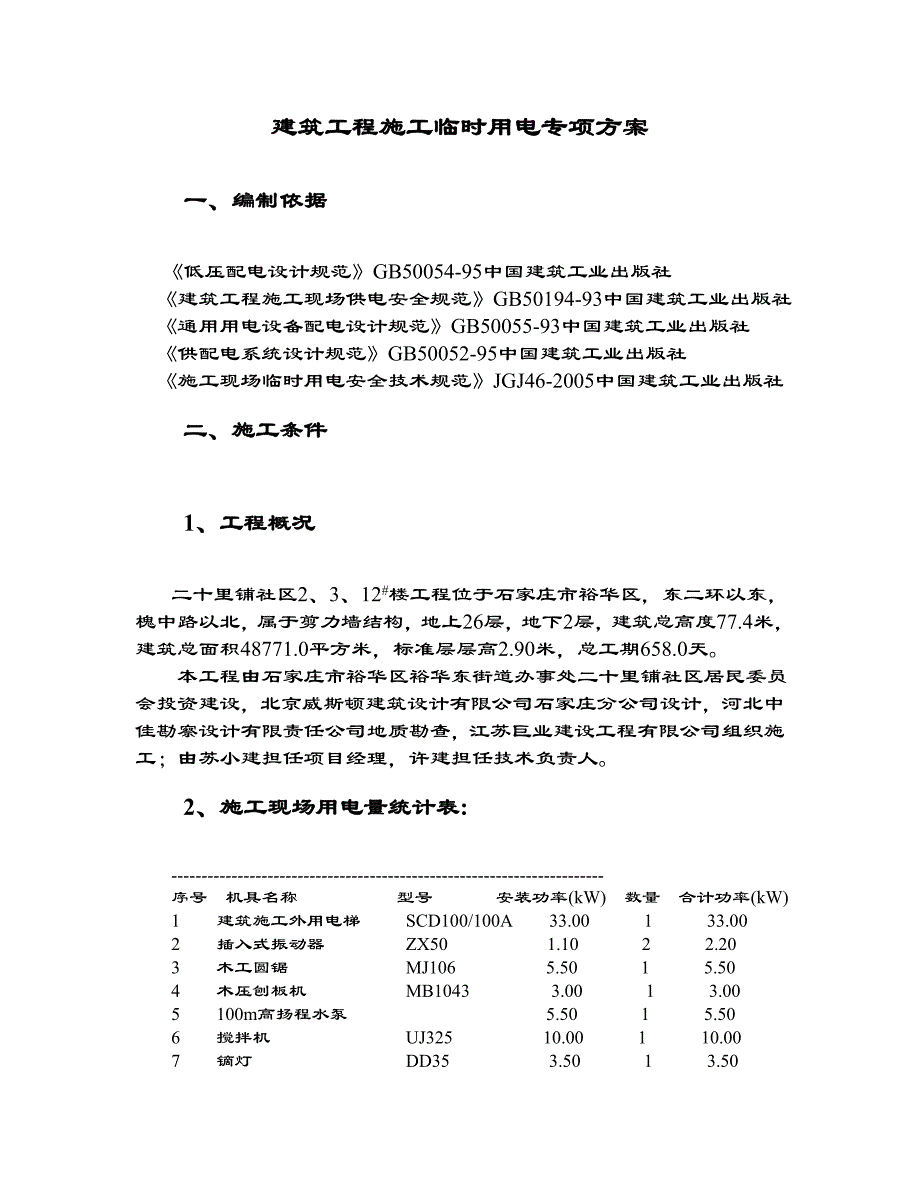

2、措施42六、安全用电防火措施43建筑工程施工临时用电专项方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 二十里铺社区2、3、12#楼工程位于石家庄市裕华区，东二环以东，槐中路以北，属于剪力墙结构，地上26层，地下2层，建筑总高度77.4米，建筑总面积48771.0平方米，标准层层高2.
3、90米，总工期658.0天。 本工程由石家庄市裕华区裕华东街道办事处二十里铺社区居民委员会投资建设，北京威斯顿建筑设计有限公司石家庄分公司设计，河北中佳勘察设计有限责任公司地质勘查，江苏巨业建设工程有限公司组织施工；由苏小建担任项目经理，许建担任技术负责人。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 建筑施工外用电梯 SCD100/100A 33.00 1 33.00 2 插入式振动器 ZX50 1.10 2 2.20 3 木工圆锯 MJ106 5.50 1 5.50 4 木压刨板机 MB1043 3.00 1 3.00 5 100m高
4、扬程水泵 5.50 1 5.50 6 搅拌机 UJ325 10.00 1 10.00 7 镝灯 DD35 3.50 1 3.50 8 交流电焊机 BX3-200-2 23.40 1 23.40 9 塔式起重机 TQ60/80 55.50 1 55.50 10 塔式起重机 TQ60/80 55.50 1 55.50 11 蛙式夯土机 HW-60 3.00 1 3.00 12 插入式振动器 ZX50 1.10 1 1.10 13 交流电焊机 BX3-500-2 20.60 1 20.60 14 木工圆锯 MJ104 3.00 1 3.00 15 木工电刨 MIB2-80/1 3.00 1 3.00
5、 16 100m高扬程水泵 5.50 1 5.50 17 建筑施工外用电梯 SCD100/100A 33.00 1 33.00 18 搅拌机 UJ325 10.00 1 10.00 19 镝灯 DD35 3.50 1 3.50 20 钢筋调直机 GT3/9 7.50 1 7.50 21 钢筋切断机 QJ32-1 3.00 1 3.00 22 塔式起重机 TQ60/80 55.50 1 55.50 23 混凝土输送泵 HB-15 110.00 1 110.00 24 钢筋切断机 QJ40-1 5.50 2 11.00 25 钢筋弯曲机 GW40 3.00 2 6.00 26 插入式振动器 ZX5
6、0 1.10 3 3.30 27 插入式振动器 ZX70 1.50 1 1.50 28 木工圆锯 MJ106 5.50 2 11.00 29 木工电刨 MIB2-80/1 0.70 1 0.70 30 搅拌机 UJ325 10.00 1 10.00 31 镝灯 DD35 3.50 1 3.50 32 蒸饭机 DZ90B 12.00 2 24.00 33 烧水加热器 BQZ-400 6.00 2 12.00 34 混凝土输送泵 HB-15 110.00 1 110.00 35 建筑施工外用电梯 SCD100/100A 33.00 1 33.00 36 交流电焊机 BX3-200-2 23.40
7、1 23.40 - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、建筑施工外用电梯 Kx = 0.40 Cos = 0.60 tg = 1.33 Pjs = 0.4033.00 = 13.20 kW (2)、插入式振动器 Kx = 0.
8、50 Cos = 0.70 tg = 1.02 Pjs = 0.502.20 = 1.10 kW (3)、木工圆锯 Kx = 0.50 Cos = 0.60 tg = 1.33 Pjs = 0.505.50 = 2.75 kW (4)、木压刨板机 Kx = 0.50 Cos = 0.60 tg = 1.33 Pjs = 0.503.00 = 1.50 kW (5)、100m高扬程水泵 Kx = 0.50 Cos = 0.80 tg = 0.75 Pjs = 0.505.50 = 2.75 kW (6)、搅拌机 Kx = 0.50 Cos = 0.55 tg = 1.52 Pjs = 0.5010.00 = 5.00 kW (7)、镝灯 Kx = 0.50 Cos = 0.70 tg = 1.02 Pjs = 0.503.50 = 1.75 kW (8)、交流电焊机 Kx = 0.40 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/223.40 = 16.55 kW Pjs = KxPe =0.4016.55 = 6.62kW (9)、塔式起重机 Kx = 0.40 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量
