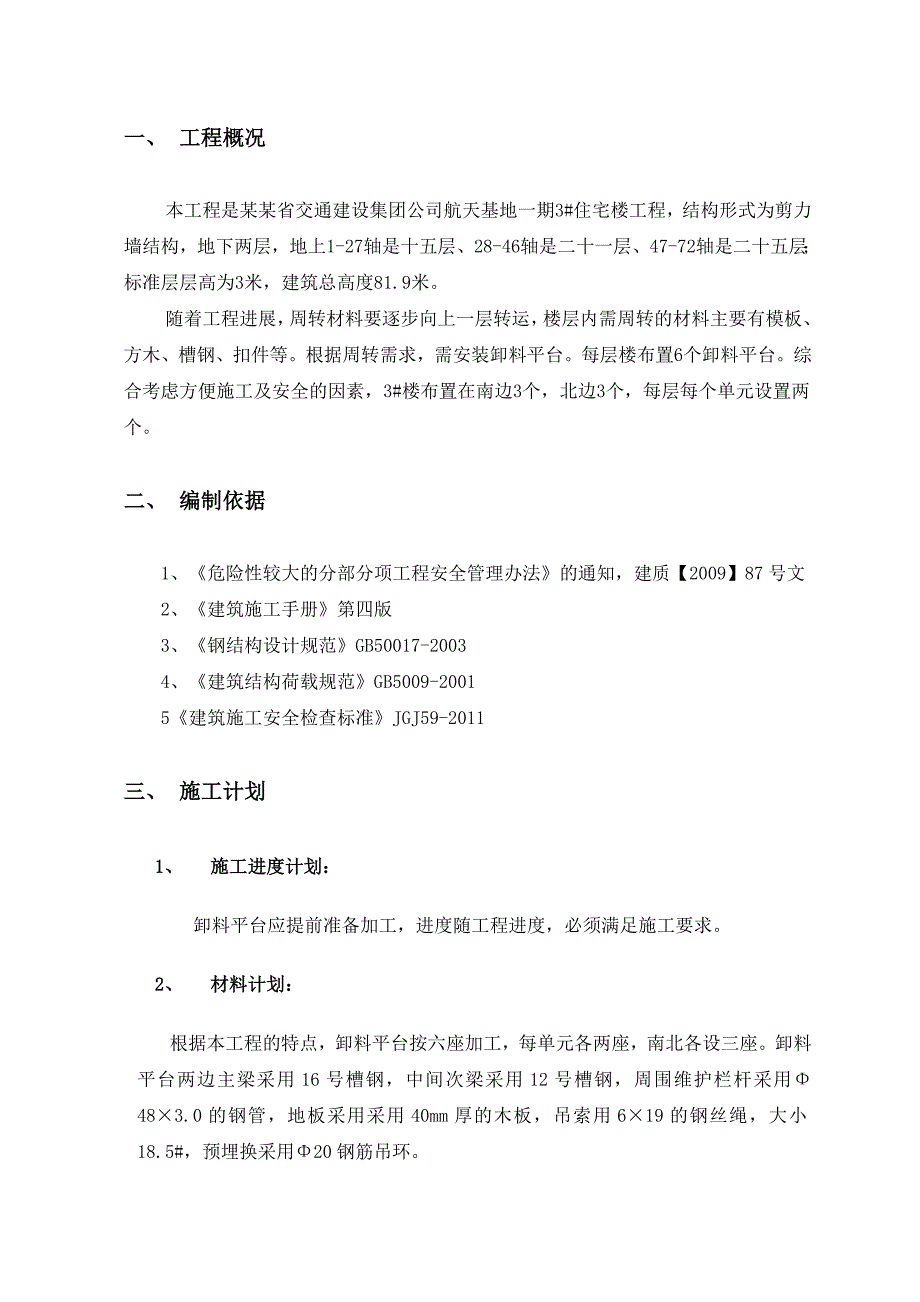

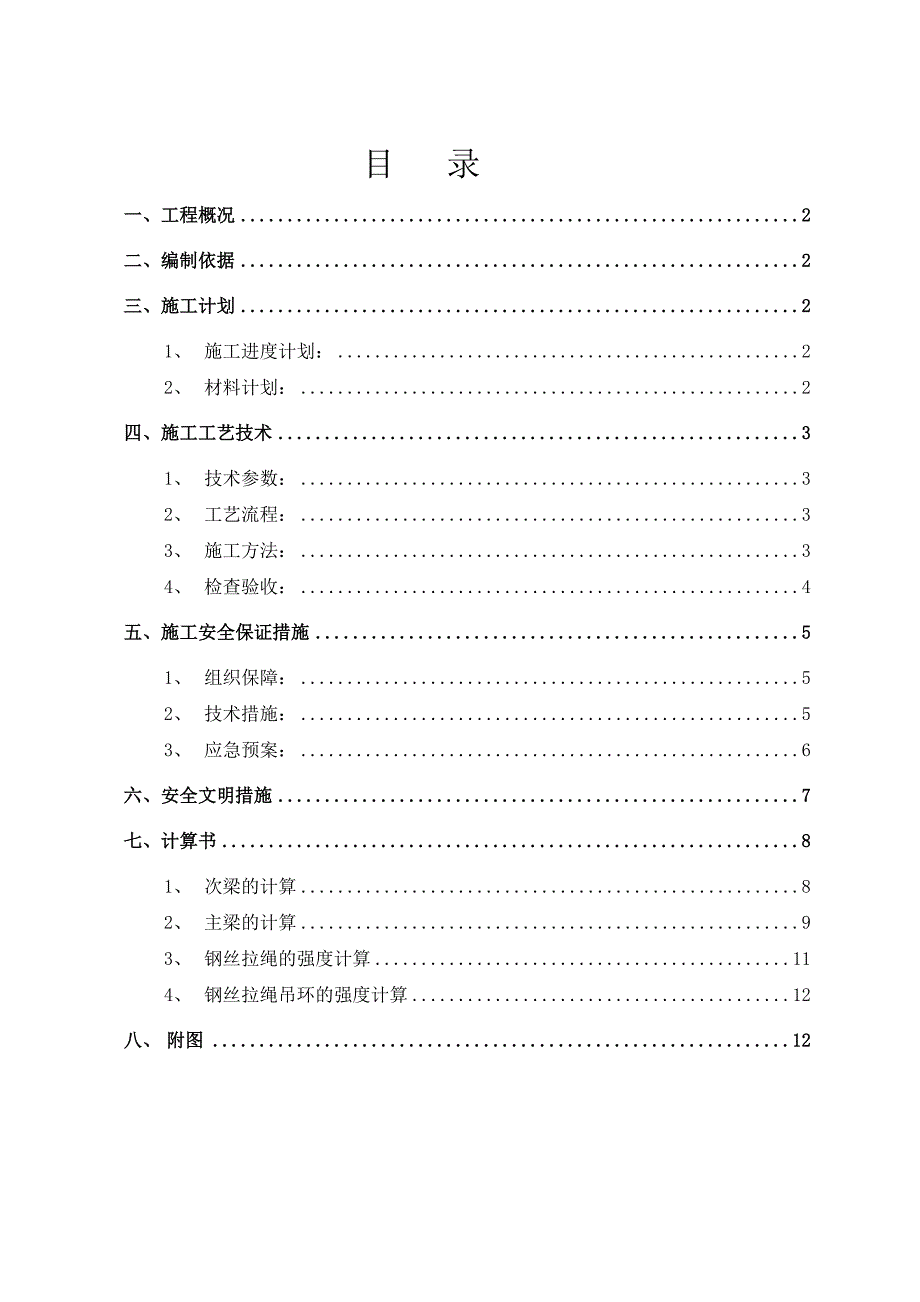

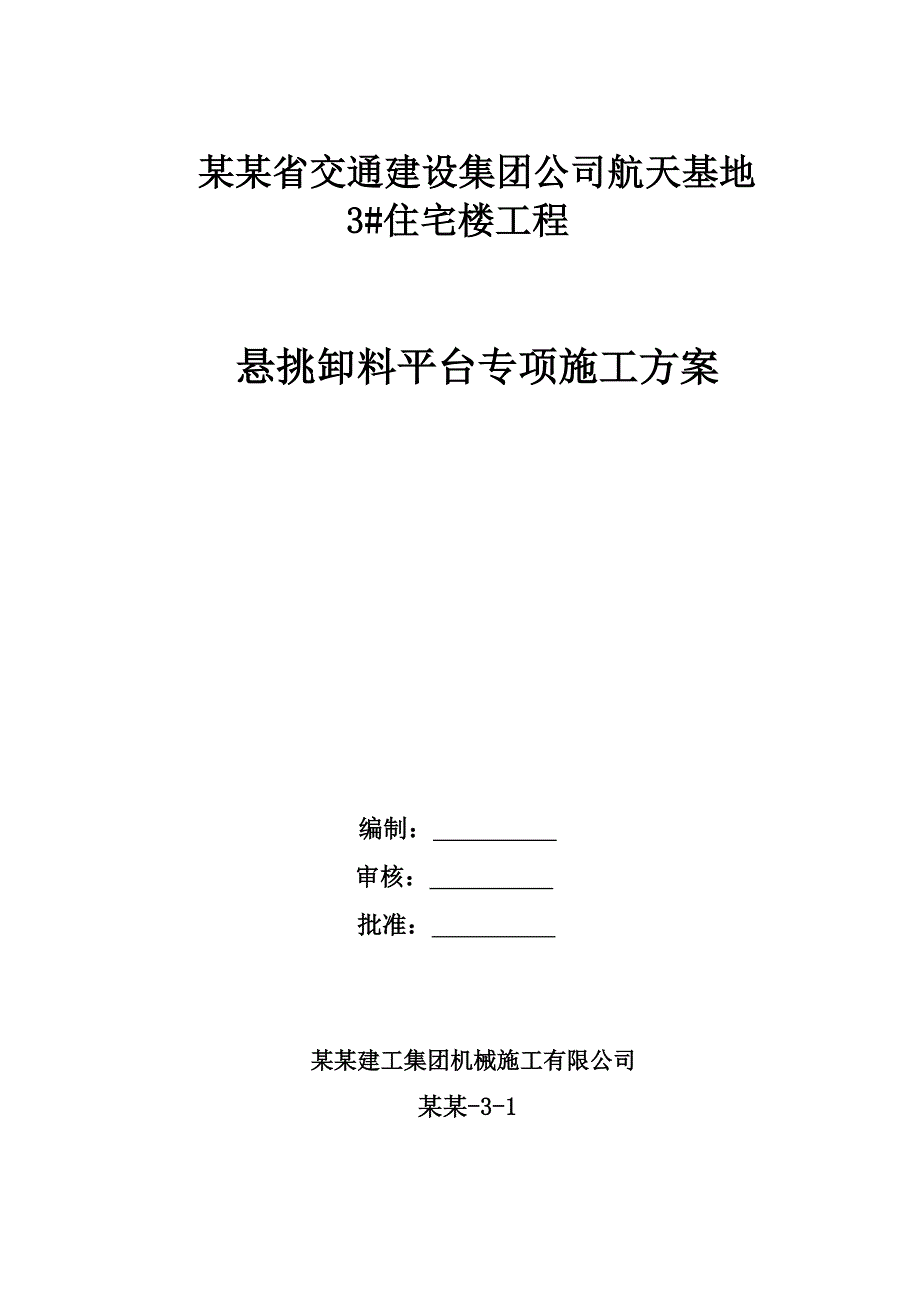

1、某某省交通建设集团公司航天基地3#住宅楼工程 悬挑卸料平台专项施工方案编制： 审核： 批准： 某某建工集团机械施工有限公司某某-3-1目 录一、工程概况2二、编制依据2三、施工计划21、施工进度计划：22、材料计划：2四、施工工艺技术31、技术参数：32、工艺流程：33、施工方法：34、检查验收：4五、施工安全保证措施51、组织保障：52、技术措施：53、应急预案：6六、安全文明措施7七、计算书81、次梁的计算82、主梁的计算93、钢丝拉绳的强度计算114、钢丝拉绳吊环的强度计算12八、附图12一、 工程概况本工程是某某省交通建设集团公司航天基地一期3#住宅楼工程，结构形式为剪力墙结构，地下两
2、层，地上1-27轴是十五层、28-46轴是二十一层、47-72轴是二十五层；标准层层高为3米，建筑总高度81.9米。随着工程进展，周转材料要逐步向上一层转运，楼层内需周转的材料主要有模板、方木、槽钢、扣件等。根据周转需求，需安装卸料平台。每层楼布置6个卸料平台。综合考虑方便施工及安全的因素，3#楼布置在南边3个，北边3个，每层每个单元设置两个。二、 编制依据1、危险性较大的分部分项工程安全管理办法的通知，建质【2009】87号文2、建筑施工手册第四版 3、钢结构设计规范GB50017-20034、建筑结构荷载规范GB5009-20015建筑施工安全检查标准JGJ59-2011 三、 施工计划1
3、、 施工进度计划： 卸料平台应提前准备加工，进度随工程进度，必须满足施工要求。2、 材料计划：根据本工程的特点，卸料平台按六座加工，每单元各两座，南北各设三座。卸料平台两边主梁采用16号槽钢，中间次梁采用12号槽钢，周围维护栏杆采用483.0的钢管，地板采用采用40mm厚的木板，吊索用619的钢丝绳，大小18.5#，预埋换采用20钢筋吊环。四、 施工工艺技术1、 技术参数：1.1平台基座：用16号槽钢焊接围成尺寸5.02米的大方形基座，基座中间设置5道次梁用以铺设底板，次梁规格为12号槽钢，间距0.9米。2.2 围护栏杆：平台两侧采用483.0的钢管，高度1.2米，间距60cm，水平防护栏杆采
4、用483.0的钢管，分别在高600mm、1200mm处设立两道，并与四周槽钢焊接牢固。端侧面高度1.2米，间距50cm，并采用20mm厚的多层板沿高全封闭固定。1.3 底板：采用40mm厚的木板，沿长方向搁置，上面用12的钢筋焊接在两侧槽钢上，压住木板，使木板平整牢固。1.4吊索及卡绳：吊索用619的钢丝绳，大小18.5#，公称抗拉强度1700N/mm2;绳卡采用16#马鞍式绳卡，用15.8螺栓紧固；钢丝绳上部预埋吊环与卸料平台悬挑端部吊环均选用20（3#沸腾钢）钢筋吊环，吊环采用双面满焊。1.5荷载参数：脚手板类别：40mm厚木板，脚手板自重标准值(kN/m2)：0.30；栏杆、挡杆类别：栏
5、杆木，栏杆、挡板脚手板自重标准值(kN/m2)：0.14；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):10.00。2、 工艺流程：材料选择下料加工检查验收起吊安装检查验收投入使用3、 施工方法：3.1施工方法卸料平台加工制作完毕经验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四牵引绳应等长，保证平台在起吊过程中平稳。吊装至预定位置后，先将平台上的焊件顶实在结构边缘，然后将主槽钢根部插入锚固钢筋环内，并在建筑无外口结构上垫设垫板，在缓慢落下塔吊钢丝绳使平台落在垫板上。主槽钢与预埋件采用木楔塞紧固定后，再
6、将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可缓慢放下吊钩，使平台钢丝绳受力并检查钢丝绳紧绷程度是否一致，如不一致应起吊吊钩重新调整。卸料平台安装完毕后经验收合格后方可使用，卸料平台的限重牌应挂在该平台附近的明显位置。要求提升一次验收一次。3.2阳台部位加固阳台部位设置卸料平台时，应对阳台进行加固。在阳台底部用钢管搭斜支撑，斜支撑间距按500设置，支撑上部顶住阳台板边，底部定在墙根，形成30斜支撑，上部用拉杆拉在剪力墙上，在剪力墙上提前留洞。如下图： 阳台板 墙两边用钢管夹紧 拉杆483.5钢管 斜支撑483.5钢管5004、 检查验收：专职负责人员饶继祖先要对卸料平台的材料进行检查，必须有合
7、格证，否则不于使用，卸料平台加工好后经检查验收合格后才能安装，安装结束后，应由施工单位专职负责人组织技术人员、安全人负责人与监理工程师一起检查验收合格后，方可交付使用。卸料平台上标有醒目的限载标志（限载0.8t），使用过程中严禁超载。五、 施工安全保证措施1、 组织保障： 1.1由项目副经理组织安排，专职负责人负责实施检查验收。 1.2对操作人员进行安全教育，学习安全知识，学习操作规程，学习方案，是操作人员懂得卸料平台安全重要性。2、 技术措施：2.1卸料平台安装技术措施2.11卸料平台安装人员必须是符合特种作业人员安全技术考核管理细则GB5036考核合格的专业人员。2.1.2安装人员必须戴好
8、安全帽、系好安全带，穿防滑鞋。2.1.3在安装之前对卸料平台、钢丝绳、绳卡进行质量检查并验收合格后方可安装。2.1.4平台全部搭设好后，在通过项目部进行验收合格后方可使用。2.1.5在拆装卸料平台的过程中，均要由塔吊吊起，进行定位，然后进行钢丝绳的加固；在全部安装完投入使用之前，对两侧的钢丝绳是否受力均匀，钢丝绳有无破损，绳卡的螺栓是否拧紧，安装稳定牢固方面进行检查，钢丝绳不得与外脚手架相连接，检查合格后再投入使用。2.1.6在使用过程中，要有专人定期检查，并在料台上标识负责人、监督人和安装人姓名。2.2 卸料平台拆除技术措施2.2.1在同层面的材料基本清理完后，应对吊料平台进行拆除，安拆工作
9、由架子班负责施工，要求安拆人员认真学习安全交底，增强自身保护，操作人员必须合理使用安全“三宝”消除麻痹思想，确保安全。2.2.2拆槽钢时先将钢丝绳对外挑出的一头系紧牢固，并有塔吊配合慢慢向外延伸，再往上吊到需要层，在起吊时下方严禁站人，而且应划出安全操作区域，设专人监督安全。2.2.3吊料平台的材料堆放必须整齐，绝对不能超载，起吊位置应垂直，指挥必须尽责勤岗，做到处处安全。3、 应急预案：3.1事故类型和危险程度分析本工程为15层、21层、25层，高处作业繁多。操作工人长时间处于露天作业环境当中，施工高峰期各种工序作业交叉进行，高处作业物料堆放不平稳、不戴安全帽、违反机械操作规程等均可导致高处
10、坠落及物体打击事故的发生。3.2应急处置基本原则预防为主，属地救援与社会救援相结合。3.3应急处置措施高处坠落或物体打击事故发生后，现场发现者第一时间报告应急救援小组，组长接到事故报告后立即启动应急救援系统。通讯联络组组长第一时间拨打120急救电话，通知签订救援协议的纺织城医院等对高处坠落者或被物体打击人员送往医院救治，同时拨打电话通知应急救援小组其他组员放下手头工作展开救援；技术支持组组长对伤情严重程度采取相应的既定技术措施进行救援，如果有骨折伤员，应注意对骨折部位的保护，使用木板平抬，避免因不正确的抬运，使骨折部位造成二次伤害。如果伤员仅仅是外伤，根据伤口部位、轻重程度，可分别或同时采取指
11、压止血法、加压包扎法或止血带止血法，如有骨折，则采用木板等物予以固定；警戒保安组组长组织人员对坠落现场或物体打击现场进行警戒围护，只允许应急救援小组人员和就近医院急救人员出入；抢险抢修组组长立即组织人员配合机修班人员对坠落处临边洞口进行防护加固；医疗救护组组长在医院救护车到来之前，根据伤情严重情况对伤口进行包扎止血，防止伤势短时间内恶化。骨折固定时，应本着先救命后治伤的原则，先进行呼吸心跳的急救。运送伤患者前，应检查伤者头、胸、腹背及四肢的伤势，并给予适当的处理，搬运时注意伤员体位，避免再损伤；后勤保障组组长分发钢绳等临边洞口防护用品，同时分发医疗急救用品如药棉、包扎绷带等。3.4事故调查（现
12、场恢复）事故调查由项目部副经理负责，处理恢复具体实施。伤员送往医院救治后，项目副经理处理恢复对坠落或物体打击事故原因进行彻底调查；处理恢复小组组长组织人员对施工现场临边洞口防护措施进行检查防护，对物料堆放及模板脚手架支撑系统进行检查加固，事故调查处理完成后尽快恢复生产施工。3.5预防措施3.5.1对从事高处作业的人员必须经过体检，合格后方可登高操作施工。凡有高血压、心脏病、癫痫、精神病等不适宜高处作业的人员将严厉禁止高处作业。3.5.2高处作业环境，通道必须经常保持畅通，不堆放与操作无关的物件。3.5.3超过2米的高处或悬空作业时如无稳固的立足点或可靠的防护措施，均应扣挂好安全带，安全带使用全
13、必须经过严格检查合格后方可使用，使用安全带应绑好挂好、，并防止带子与锋利的部位接触。3.5.4同一垂直面上下交叉作业时，必须设置有效的安全隔离和安全网，所有操作人员必须戴好安全帽，穿好安全鞋。3.5.5高处作业衣着要灵便，禁止穿拖鞋、高跟鞋和带钉易滑的鞋或光脚，所用材料要堆放整齐平稳，工具应随手放入工具袋。3.5.6没有安全防护设施，禁止在屋架和未固定的构件上行走、作业，高处作业与地面的通信设备有专人负责。3.5.7凡遇恶劣气候，大雾，下雪、暴雨、雷电和六级以上的大风时，停止露天和高处作业。六、 安全文明措施1、 卸料平台的上部位结点，必须位于建筑物上，不得设置或连接在脚手架等施工设备上；2、
