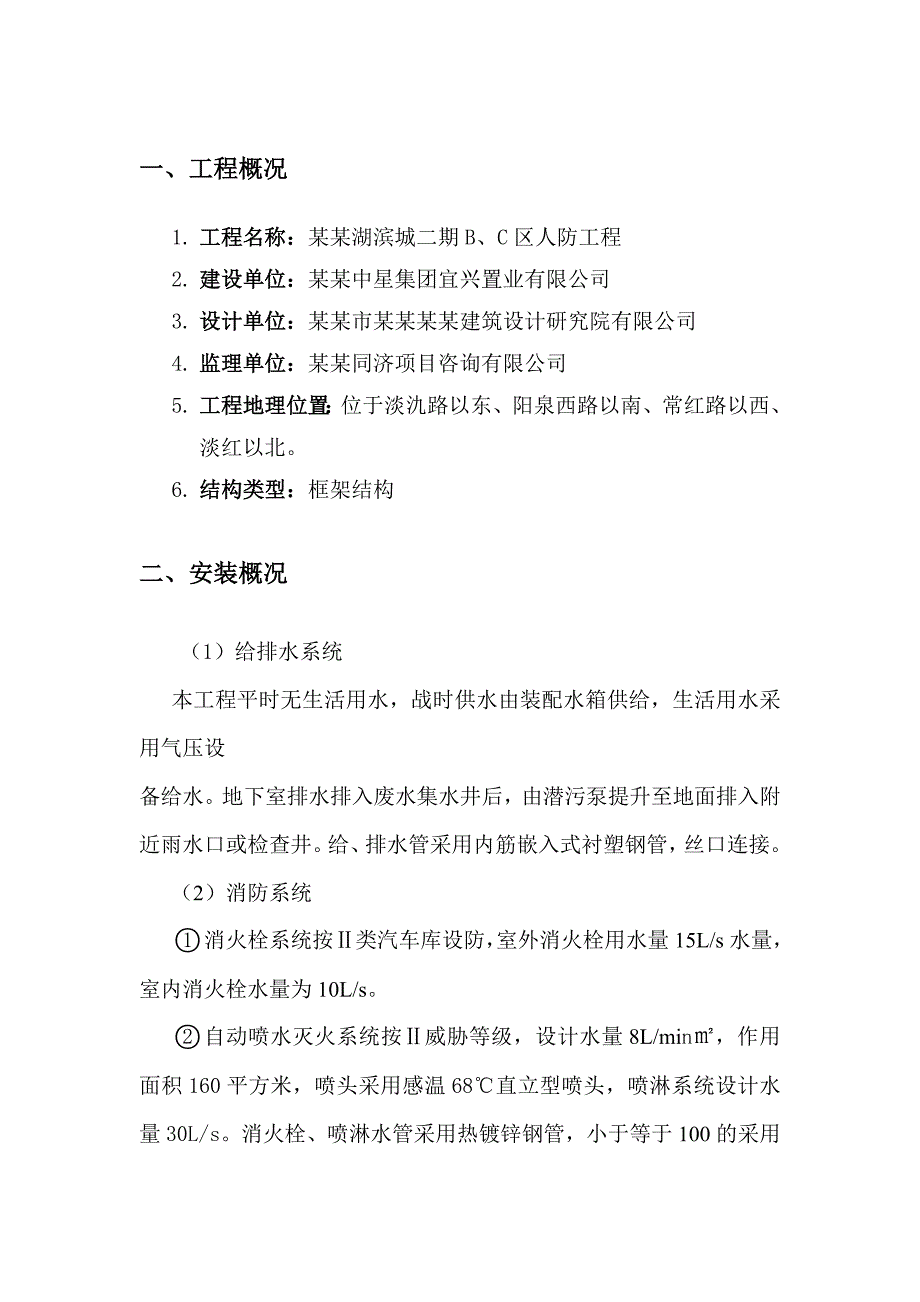

1、一、工程概况1. 工程名称：某某湖滨城二期B、C区人防工程2. 建设单位：某某中星集团宜兴置业有限公司3. 设计单位：某某市某某某某建筑设计研究院有限公司4. 监理单位：某某同济项目咨询有限公司5. 工程地理位置：位于淡氿路以东、阳泉西路以南、常红路以西、淡红以北。6. 结构类型：框架结构二、安装概况（1）给排水系统本工程平时无生活用水，战时供水由装配水箱供给，生活用水采用气压设备给水。地下室排水排入废水集水井后，由潜污泵提升至地面排入附近雨水口或检查井。给、排水管采用内筋嵌入式衬塑钢管，丝口连接。（2）消防系统消火栓系统按类汽车库设防，室外消火栓用水量15L/s水量，室内消火栓水量为10L/

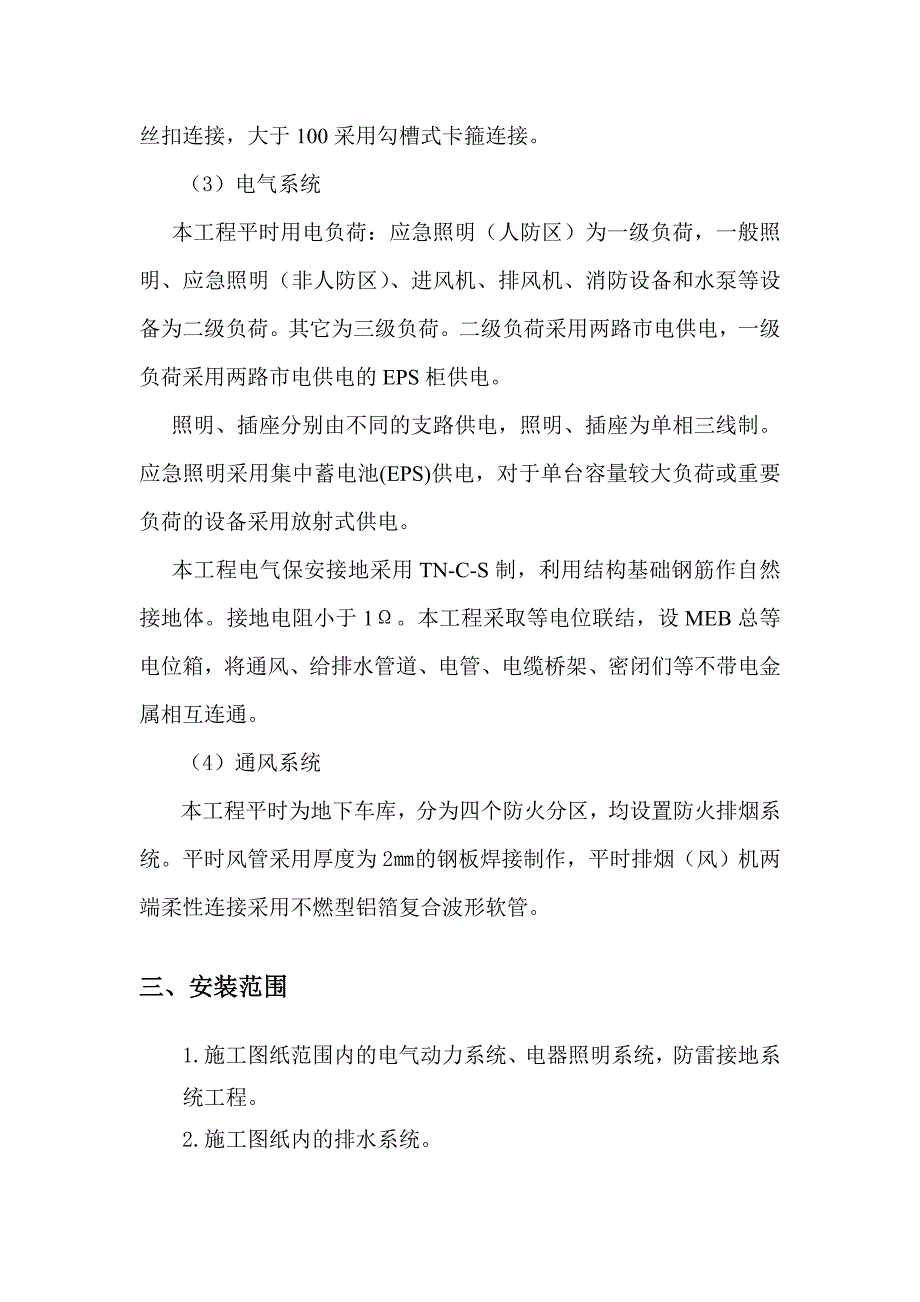

2、s。自动喷水灭火系统按威胁等级，设计水量8L/min，作用面积160平方米，喷头采用感温68直立型喷头，喷淋系统设计水量30L/s。消火栓、喷淋水管采用热镀锌钢管，小于等于100的采用丝扣连接，大于100采用勾槽式卡箍连接。（3）电气系统本工程平时用电负荷：应急照明（人防区）为一级负荷，一般照明、应急照明（非人防区）、进风机、排风机、消防设备和水泵等设备为二级负荷。其它为三级负荷。二级负荷采用两路市电供电，一级负荷采用两路市电供电的EPS柜供电。照明、插座分别由不同的支路供电，照明、插座为单相三线制。应急照明采用集中蓄电池(EPS)供电，对于单台容量较大负荷或重要负荷的设备采用放射式供电。本工

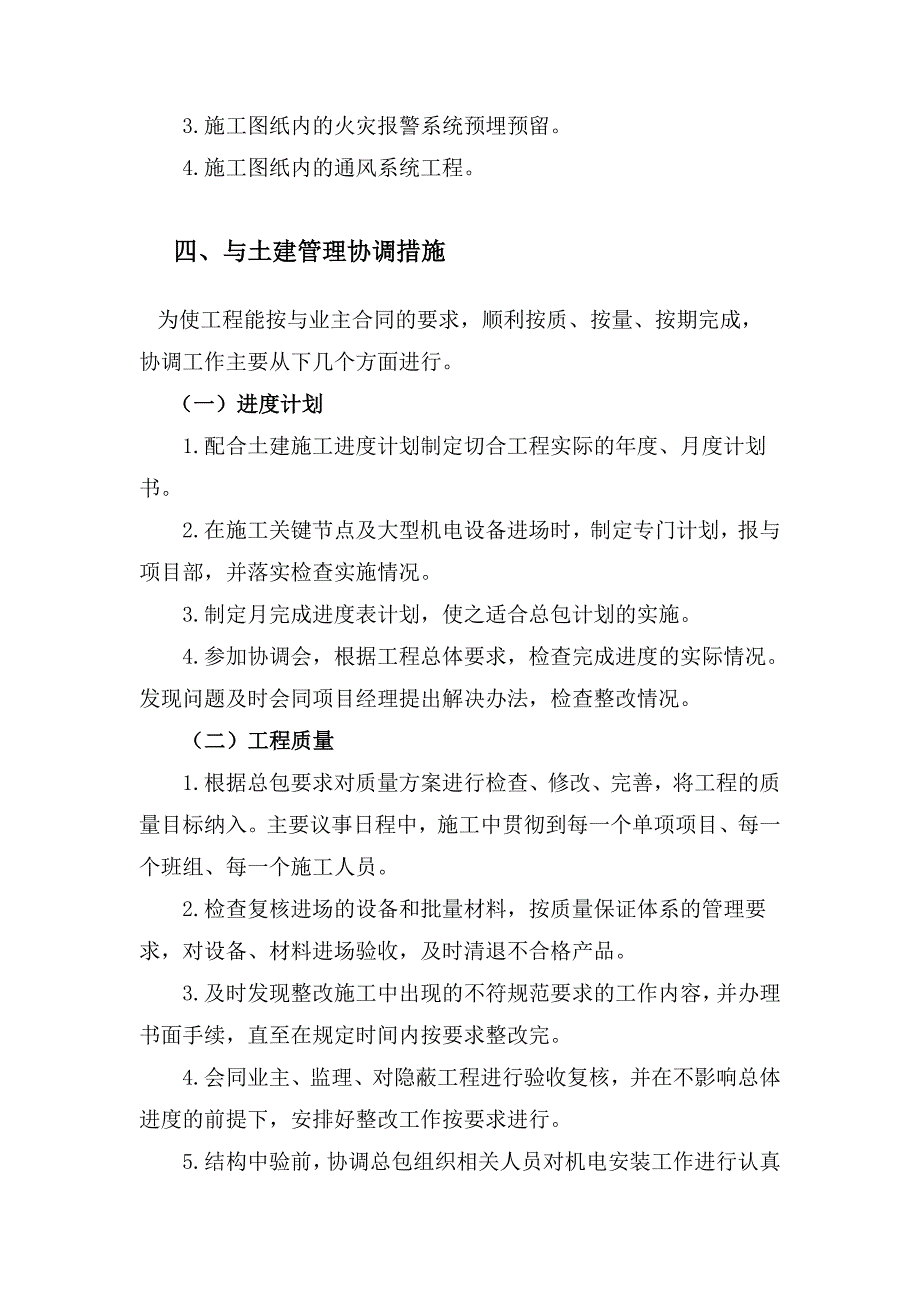

3、程电气保安接地采用TN-C-S制，利用结构基础钢筋作自然接地体。接地电阻小于1。本工程采取等电位联结，设MEB总等电位箱，将通风、给排水管道、电管、电缆桥架、密闭们等不带电金属相互连通。（4）通风系统本工程平时为地下车库，分为四个防火分区，均设置防火排烟系统。平时风管采用厚度为2的钢板焊接制作，平时排烟（风）机两端柔性连接采用不燃型铝箔复合波形软管。三、安装范围1.施工图纸范围内的电气动力系统、电器照明系统，防雷接地系统工程。2.施工图纸内的排水系统。3.施工图纸内的火灾报警系统预埋预留。4.施工图纸内的通风系统工程。 四、与土建管理协调措施为使工程能按与业主合同的要求，顺利按质、按量、按期完
4、成，协调工作主要从下几个方面进行。（一）进度计划1.配合土建施工进度计划制定切合工程实际的年度、月度计划书。2.在施工关键节点及大型机电设备进场时，制定专门计划，报与项目部，并落实检查实施情况。3.制定月完成进度表计划，使之适合总包计划的实施。4.参加协调会，根据工程总体要求，检查完成进度的实际情况。发现问题及时会同项目经理提出解决办法，检查整改情况。（二）工程质量1.根据总包要求对质量方案进行检查、修改、完善，将工程的质量目标纳入。主要议事日程中，施工中贯彻到每一个单项项目、每一个班组、每一个施工人员。2.检查复核进场的设备和批量材料，按质量保证体系的管理要求，对设备、材料进场验收，及时清退
5、不合格产品。3.及时发现整改施工中出现的不符规范要求的工作内容，并办理书面手续，直至在规定时间内按要求整改完。4.会同业主、监理、对隐蔽工程进行验收复核，并在不影响总体进度的前提下，安排好整改工作按要求进行。5.结构中验前，协调总包组织相关人员对机电安装工作进行认真复查，并限期整改复查中发现的质量问题。6.分析研究并制定措施，切实搞好关键部位施工，多任务工种交叉施工及装饰阶段各工种的产品保护。（三）安全标化1.制定安全生产方案措施，根据总包要求，对安全施工方案进行调整、修改、完善。2.根据工程实际情况，制顶防火、防盗、防冻机动用明火，临时用电等方面的管理办法，按总包计划定期检查执行情况，发现问
6、题，责成其在规定时间内进行整改。3.认真做好文明施工，材料堆放，设备和机具存放，宿舍管理方面工作。（四）施工顺序协调1.严格按施工组织设计制定的施工顺序操作，上道工序未完，不随意进行下道工序施工。2.机电安装中，重点协调管窿内各种管线的排列，从深化图纸起，在综合管线图中，就要拿出合理的排列方案，并根据实际修改调整。3.机电施工中间过程，着重抓好机电安装与其它专业分包之间立体交叉施工中配合协调，随时检查情况，积极调整方案，及时解决问题。4.装饰装修阶段在兼顾各种工序的同时，着重解决好交叉污染，相互损坏产品，协调综合各工种的施工方案顺序，提出书面建议，报项目部负责人及业主及时协调。五、施工技术措施
7、1.熟悉施工图纸，认真做好施工图纸的会审和施工图纸的设计技术交底工作，并编制会议纪要。2.依据施工图纸，编制施工进度计划，材料设备需用计划，劳动力需用计划，施工设备机具及计量器具需用计划等文件。3.择优选择按合同要求的合格供货方及合格工程分承包方，确保工程质量。4.组建施工现场的管理结构，参与工程的施工管理。5.根据设计图纸的要求，施工现场的实际情况编制由针对性的施工组织设计或施工方案，指导施工。6.对住宅楼地下车库的施工图纸进行深化，为施工创造条件。7.结构阶段，机电安装工程主要以预埋、预留工作为主，应密切配合土建施工进度安排施工。8.施工前，由施工技术人员向施工有关人员组织一次设计图纸的施
8、工技术交底，是施工的有关人员掌握施工方法，明确技术、质量、安全的具体要求和标准。9.施工过程中，应满足业主对工程变更的要求，做好服务工作。10.施工技术人员做好工程的预埋、预留、标高、尺寸、坐标、位置的检查复核工作，并及时填写分部分项技术复核记录单。11.严格隐蔽工程验收制度。隐蔽前，由施工班组经自检后，以报检的方式提出申请，再经有关施工技术人员、质监员检验认可后报监理方验收、签证。12.严格工序控制。凡上道工序未经检验认可的，下道工序不能进行开工。13.依据工程施工范围，工程承包方应提供一套有效的技术、质量、文件数据，供施工与交工之用，并提供给业主或总承包方留存。14.进入现场施工原材料、半
9、成品、成品，由材料员会同有关人员进行规格、型号、数量、质量、合格证、质量保证书等检验，对不符合质量要求的原材料、六、施工质量措施（一）质量目标分部分项工程合格率达到100%。（二）工程质保人员电气施工员：徐东 电气质量员：武平勇 管道施工员：武平勇 管道质量员: 张亚成 安装项目负责人：王正桃（三）质量控制制度1. 开工前，对从事本工程施工的人员组织一次对设计图纸标准要求的学习，掌握施工的标准及施工的质量要点。2. 开工前，按照达优的目标，根据结构、装饰、竣工施工的三个阶段编制相应的措施，使工程质量始终处于受控状态。3. 进一步贯彻落实施工班组自检，施工管理人员互检，专职质监员专检的三级的质量
10、检查制度，一般操作质量问题当天解决不过夜。施工质量问题以整改通知书的形式限时整改，制定整改措施，落实整改人员。4. 施工现场配备专职的质监人员，从事施工全过程的检查、督促、控制等质量活动。5. 每旬一次质量交流检查，分析存在质量的原因，制定纠正和预防措施，确保整体的施工质量。6. 施工阶段专职质监人员负责工程质量的检查、验收、评定工作，对隐蔽工程、分项工程的测试记录验证签证，对分项工程的质量核定等级。7. 进入施工现场的计量器具应在有效的检测期内，并具有检测合格的标志及合格证。8. 加强工程分承包方的资质管理，现场施工有关人员必须持有效证件上岗，特殊工种人员必须持有效工种证件上岗；无证人员不得
11、从事本工程施工工作。9. 加强施工现场的进度计划管理，根据施工的实际状况及时调整施工计划，做到均衡施工。10. 贯彻落实有关进一步保证工程质量的若干规定，工程质量不合格不准交付使用。（四）质量控制执行标准1. 施工质量标准，执行下列技术规范规程。建筑工程施工质量验收统一标准 （GB50300-2001）通风与空调工程施工质量验收规范 （GB50243-2002）建筑电气工程施工质量验收规范 （GB50303-2002）建筑给排水及采暖工程施工质量验收规范 （GB50242-2002）建筑设计防火规范 （GBJ16-87）（五）质量控制措施1. 项目负责人对工程质量有全部职责，确保质保体系正常运
12、转，对工程质量全过程进行把关。2. 本工程实行“谁安装谁负责”，严格控制工序质量，安装过程中，施工班组应按工序控制，认真做好自检原始记录，并要施工负责人检验办妥签证手续。3. 安装工程施工前，施工技术员和施工班组应对土建及有关专业工种的施工进行核实，如与本专业安装质量标准发生矛盾，应及时与有关方面联系协商解决。4. 各种管道在安装前应清除管内杂物，安装后要及时覆盖暴露的管口，保护好丝扣，防止杂物和建筑垃圾进入管内，造成管道堵塞。 5. 水压、气压和严密性试验前应对管线进行全面检查，并考虑排水出路，须有切实可行的试压措施，严禁在没有措施的情况下擅自进水、试压和任意排放。试压时按规定程序进行。6.
13、 采购材料应按一级品标准，材料进入现场应核实生产厂家及品牌，收集合格证、质量保证书。对某些特定产品须有有效许可证及检测报告。（六）施工工艺及质量控制一.给排水系统1.钢管螺纹连接施工技术措施工艺流程：材料、机具准备钢管螺纹加工钢管螺纹连接连接后处理。材料准备：钢管、聚四氟乙烯胶带、石棉绳、黄丹粉、甘油、活接头、麻丝、铅油等。机具准备：套丝绞板、电动套丝机、活扳子、管丝钳等。为保证工程使用质量，本工程螺纹连接管道采用“锥连柱管子丝端加工成锥形，而配件内螺纹是柱形”的管螺纹连接方式。采用“锥连柱”的连接方式的好处是丝扣越拧越紧，接口较严密。钢管螺纹加工技术措施A、用套丝机加工管螺纹时，应根据管径选
14、用合适的割刀和板牙。B、套丝机使用前应作空载试运，机械运转应正常。过长的管子套丝时应有辅助支架托平，并与管子夹头保持同一中轴线。C、套丝时，根据管道管径选用合适的快、慢档和适宜的进刀次数完成加工。D、操作人员必须熟悉套丝机的操作规程，并严格按操作规程操作。E、螺纹应规整、端正、光滑、无毛刺、不断丝、不乱扣等，如有断丝或缺丝，不得大于螺纹全扣数的10%。螺纹间的连接填料采用细麻丝加白厚漆。F、管子套丝时先将管子固定在管子压板上，再把套丝扳套进管端。G、调整套丝扳的活动刻度盘，使扳牙符合需要的距离，用固定螺丝把它固定，再调整套丝扳上的三个支持脚，使其紧贴管子，防止套丝出现斜丝。H、调整好后，手握套
15、丝扳手柄，平稳向里推进，按顺时针方向转动，操作时，用力要均匀，不要过猛。I、第一次套完后，松开扳牙，再调整其距离比第一次小一点，用同样方法再套一次，要防止乱丝，当第二次丝扣快套完时，稍松开扳牙，边转边松，即能使其成为锥形丝扣。J、套完丝扣后，随即清理管口，将管子端面毛刺处理完，使管口保持光滑、干净。钢管螺纹连接技术措施A、首先将要连接的两管接头丝头用麻丝按顺螺纹方向缠上少许，再涂抹白铅油，涂抹要均匀。如用聚四氟乙烯胶带更为方便，然后将一个管子用管钳子夹紧，在丝头处安上活节，拧进1/2活节长，此时再把另一支管子用第二把管钳子夹紧，固定住第一把钳子，拧动第二把管丝钳，将管拧进活节1/2，对突出的油麻，应清扫干净。B、常用管子钳有两种：一种是张开式，一种是链条式。管子钳的使用原则：小管径用小号管子钳，大管径用大号管子钳。C、锯管套丝时管子压钳操作台要放平稳，要两个以上的人操作，动作要协调，用力要均衡，防止锯条折断或套丝扳手崩滑伤人。
