《住宅楼地下室室内土方回填施工方案.doc》由会员分享，可在线阅读，更多相关《住宅楼地下室室内土方回填施工方案.doc（16页珍藏版）》请在第壹文秘上搜索。

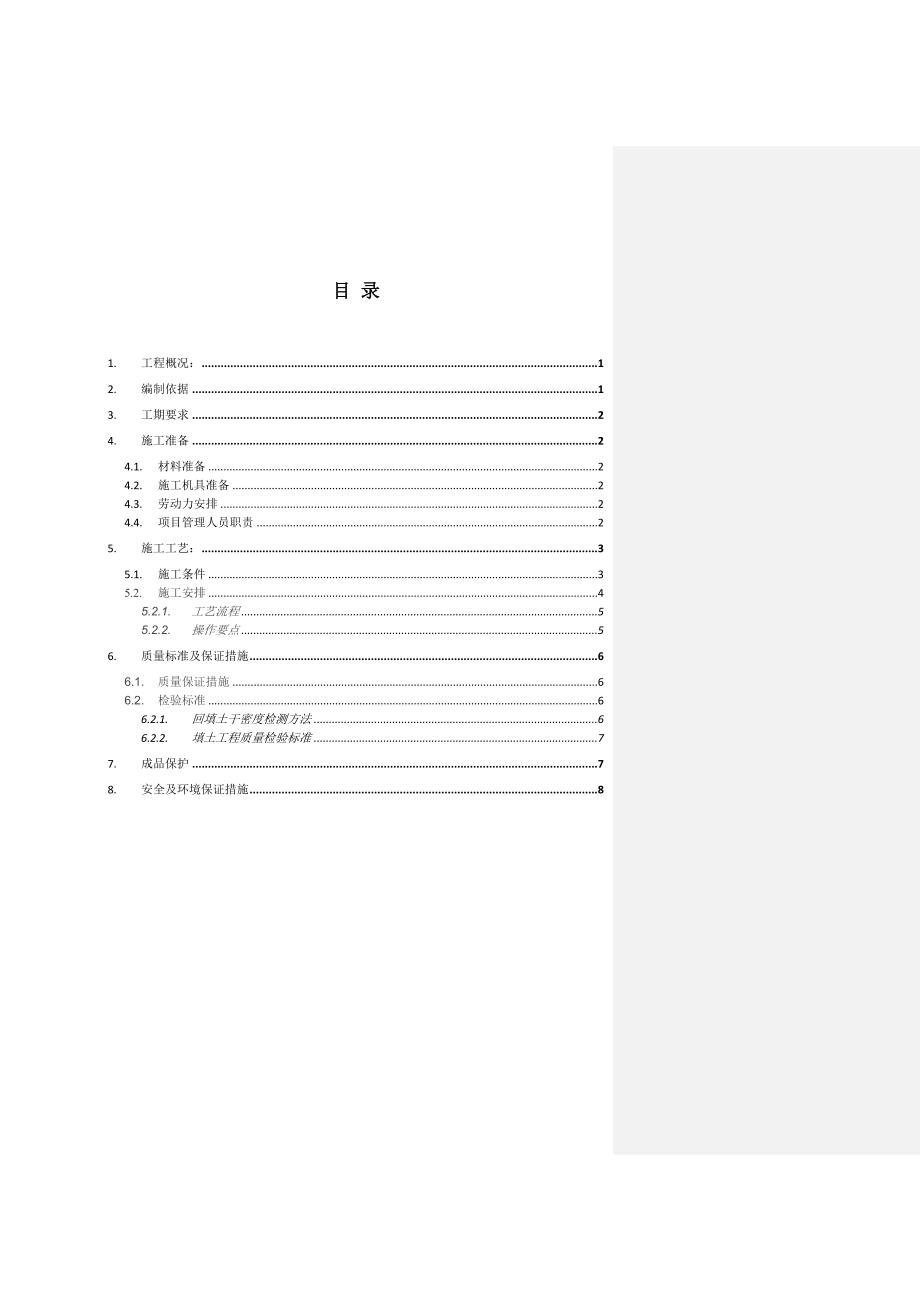

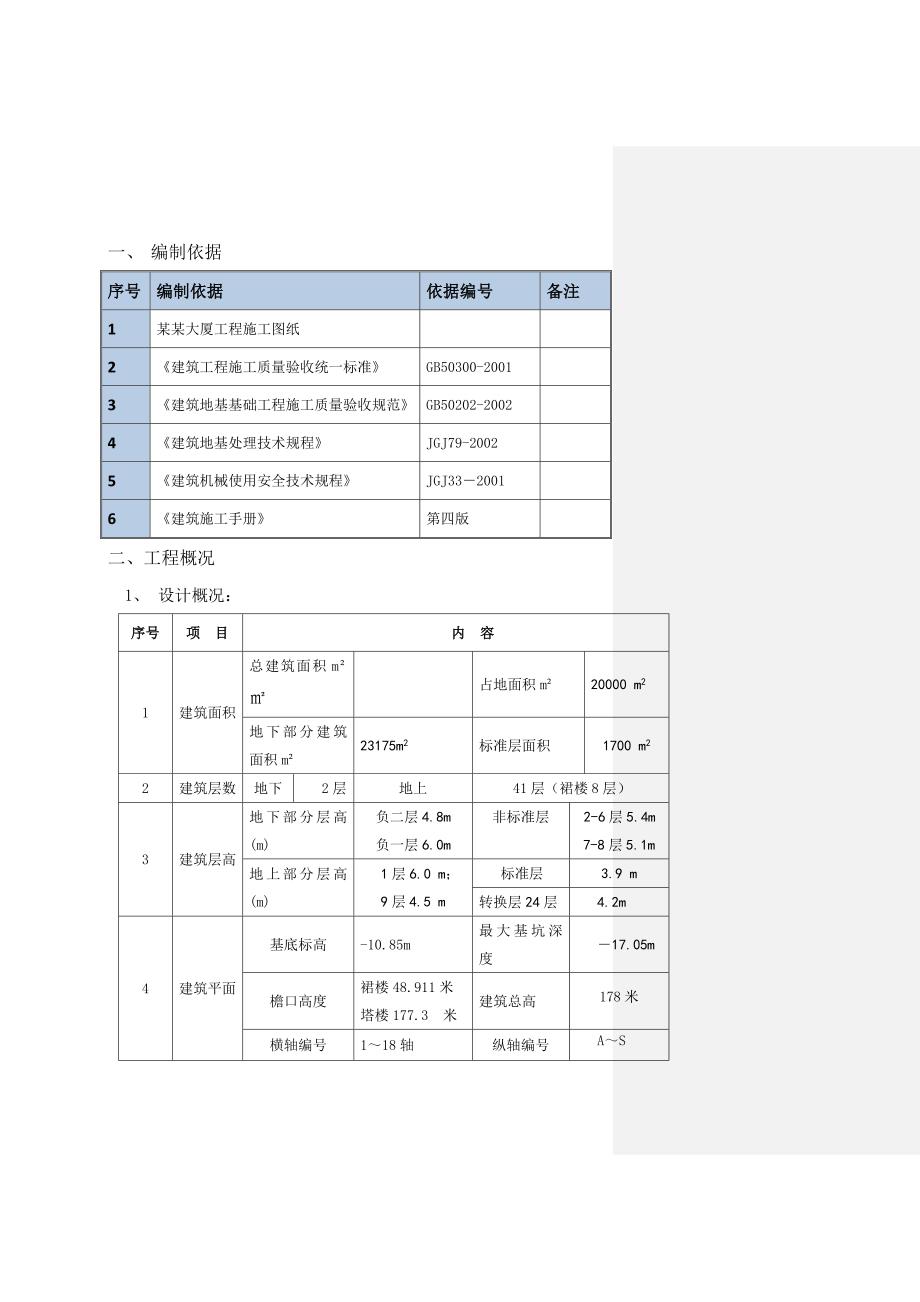

1、目 录1.工程概况：12.编制依据13.工期要求24.施工准备24.1.材料准备24.2.施工机具准备24.3.劳动力安排24.4.项目管理人员职责25.施工工艺：35.1.施工条件35.2.施工安排45.2.1.工艺流程55.2.2.操作要点56.质量标准及保证措施66.1.质量保证措施66.2.检验标准66.2.1.回填土干密度检测方法66.2.2.填土工程质量检验标准77.成品保护78.安全及环境保证措施8一、 编制依据序号编制依据依据编号备注1某某大厦工程施工图纸2建筑工程施工质量验收统一标准GB50300-20013建筑地基基础工程施工质量验收规范GB50202-20024建筑地基处
2、理技术规程JGJ79-20025建筑机械使用安全技术规程JGJ3320016建筑施工手册第四版二、工程概况1、 设计概况：序号项 目内 容1建筑面积总建筑面积m占地面积m20000 m2地下部分建筑面积m23175m2标准层面积1700 m22建筑层数地下 2层地上41层（裙楼8层）3建筑层高地下部分层高(m)负二层4.8m负一层6.0m非标准层2-6层5.4m7-8层5.1m地上部分层高(m) 1层6.0 m；9层4.5 m标准层3.9 m转换层24层4.2m4建筑平面基底标高-10.85m最大基坑深度17.05m檐口高度裙楼48.911米塔楼177.3 米建筑总高178米横轴编号118轴纵

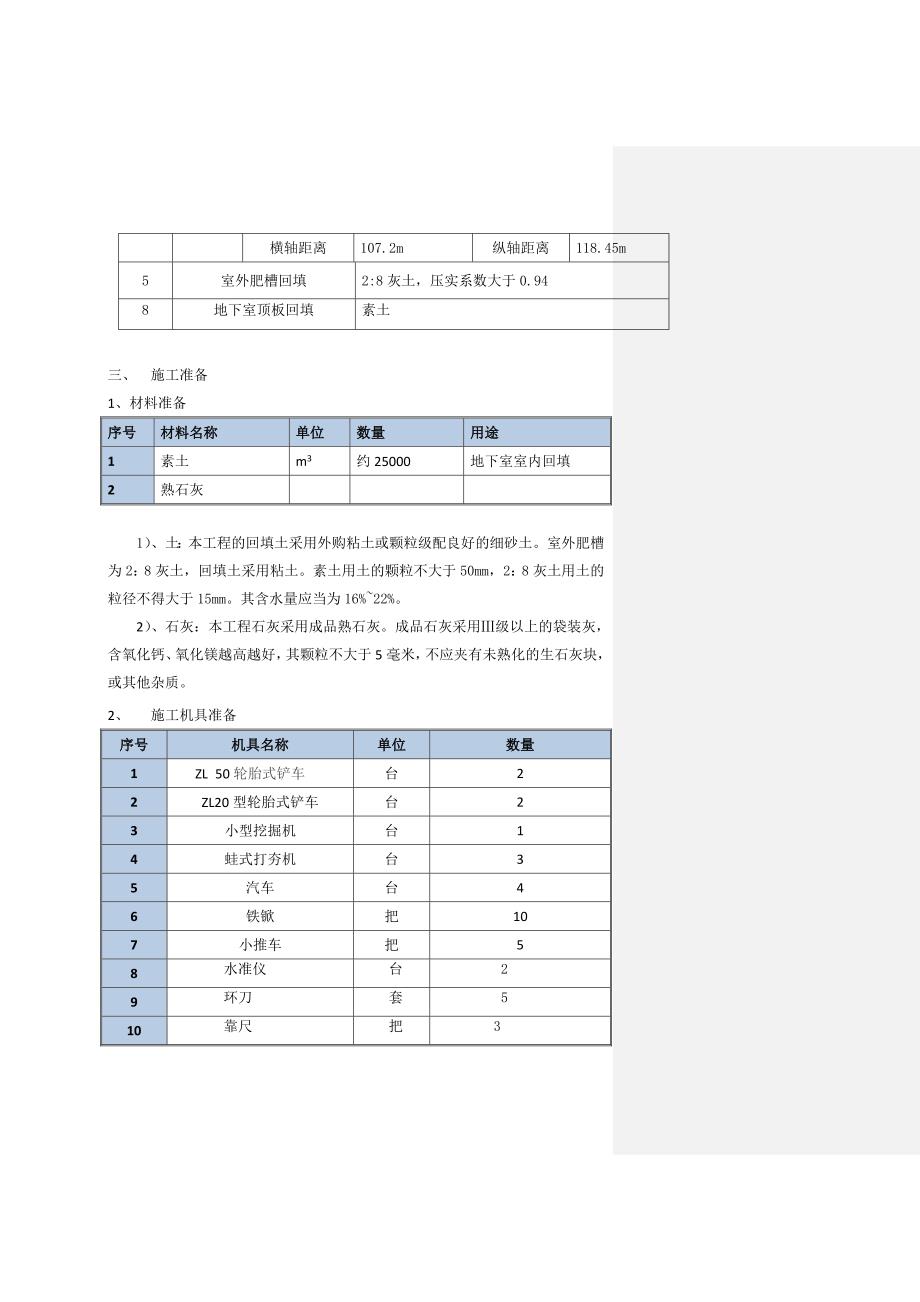

3、轴编号AS横轴距离107.2m纵轴距离118.45m5室外肥槽回填2:8灰土，压实系数大于0.948地下室顶板回填素土三、 施工准备1、材料准备序号材料名称单位数量用途1素土m3约25000地下室室内回填2熟石灰1）、土：本工程的回填土采用外购粘土或颗粒级配良好的细砂土。室外肥槽为2：8灰土，回填土采用粘土。素土用土的颗粒不大于50mm，2：8灰土用土的粒径不得大于15mm。其含水量应当为16%22%。2）、石灰：本工程石灰采用成品熟石灰。成品石灰采用级以上的袋装灰，含氧化钙、氧化镁越高越好，其颗粒不大于5毫米，不应夹有未熟化的生石灰块，或其他杂质。2、 施工机具准备序号机具名称单位数量1ZL
4、50轮胎式铲车台22ZL20型轮胎式铲车台23小型挖掘机台14蛙式打夯机台35汽车台46铁锨把107小推车把58水准仪台29环刀套510靠尺把33、 劳动力安排地下室室内回填：普工50人、司机7人、电工1人、试验员1人。4、施工段的划分 受结构施工影响，2011年11月30前回填第1、2、3施工段的室外肥槽回填。5、工期节点安排序号施工部位开始时间完成时间11、2、3施工段室外肥槽回填2011年11月5日2012年4月15日24、5、7施工段室外肥槽回填2012年3月15日2012年4月15日31、4、5、7、8地下室顶板及8段室外肥槽回填2012年4月15日2012年5月15日6、项目管理人
5、员职责序号管理人员姓名职务职责1李兵项目经理全面协调回填土施工组织、协调工作。2黄茂恭技术总工组织编写施工方案，组织检查方案落实情况。3单敏尧生产经理具体负责施工的现场组织协调，组织落实各项施工管理措施的落实。4梅求智质量员负责检查施工过程中各项质量保证措施的落实。5赵东云土建施工员负责回填土施工现场组织协调及质量管理。6全修祥试验员负责回填土样的取样及送检。7、施工条件工程施工前必须具备以下条件：1）基坑肥槽已清理干净，并办理隐蔽验收手续；2）根据设计对回填土层的厚度、干密度要求及现场土料情况、施工条件，进行了必要的压实实验，根据已选定了土料，确定了土料含水量控制范围、铺土厚度、夯实或碾压遍
6、数等参数。3）在室外粘贴的挤塑聚苯板上已弹好控制分层厚度的标高和排水坡度的水平基准线或标志，在外墙转角处竖向每隔2米用记号笔做出控制线。4）施工机具设备已备齐，经维修试用，可满足施工要求，水、电已接通。五 主要施工方法1 工艺流程1.1 地下室顶板素土回填 基底清理 检验土质 分层铺土 夯打密实 找平验收1.2 地下室室外肥槽 2：8灰土回填检验土料和石灰粉的质量并过筛灰土拌合基底清理分层铺灰土夯打密实找平验收2 施工方法2.1首先检查土料种类和质量以及石灰材质是否符合标准要求，然后分别过筛。确保土料和石灰粒径的要求。回填时严禁使用淤土、杂土；土料中严禁含有砖头、有机物等杂物。2.2灰土的拌合
7、：灰土的配合比是体积比，灰土必须过标准斗，严格控制配合比。拌合时必须均匀一致，至少翻拌两遍，拌好的灰土颜色应当一致。拌合采用人工拌合，手推车倒运。2.3灰土（素土）施工时应当控制含水量，工地上的现场检验方法是：用手将土紧握成团，两指轻捏即碎为宜。2.4基槽清理干净，虚土或垃圾已清理。回填前铺设50mm厚挤塑聚苯板防水保护层。聚苯板可随回填土施工进度进行铺设。即回填到哪里，铺设到哪里。2.5灰土（素土）分层铺设。地下室顶板回填采用素土，每层虚铺厚度为250mm，每层压实遍数为34遍；地下室肥槽采用2：8灰土，每步虚铺厚度250，每层压实遍数为34遍，各层铺摊后，与坑边的木橛及外墙上的水平控制点对
8、应检查。根据现场结构施工进度，主楼、裙楼基坑肥槽回填到自然地坪（即基坑肥槽外侧地面），地下室顶板肥槽回填到-1.2米（即地下车库结构屋面），为保证主楼落地脚手架搭设的基底尺寸，主楼基坑肥槽回填土完成面不小于主楼该段回填土区域1.5米。回填土完成后，其上部浇筑10cm厚C20细石混凝土垫层，0.5%向施工道路一侧找坡。 主楼、裙楼肥槽回填土剖面示意图 2.6夯打密实：夯打前需将填土初步整平，蛙式打夯机依次夯打，均匀分开，不留间歇。夯打的遍数应依据现场试验确定，且不少于三遍，夯打应当一夯压半夯，夯夯相接，行行相接，纵横交叉，两遍纵横交叉，分层夯实。夯打路线：由四周开始向中间推进。2.7根据施工进度
9、安排，回填土时可局部留槎（每个施工段交接处）。留槎时，则不得在墙角等部位接槎，上下土层接槎的距离不得小于500mm。注意接缝质量，每层虚土从留缝处向前延伸500mm，夯实时应夯过接缝300mm以上,接缝时，用铁楸在留缝处垂直切齐，再铺下段夯实。2.8每层灰土（素土）回填夯实后，按照50m一个试验点进行环刀取样，车库顶板上回填土按400一点进行环刀取样，取样点布置见附图回填土取样点平面布置图，测出土的质量密度，通过现场取样回填土达到设计要求后方可进行上层土方的回填铺摊。环刀取土的压实系数本工程要求不小于0.94。2.9找平与检验：填土最上一层完工后，应拉线或用靠尺检查标高和平整度，超高的铲平，低
10、凹的补打灰土。2.10 现场保护： 回填完毕的土层应保护到位，防止倾倒建筑垃圾等。3 雨、冬期施工3.1、雨期施工的工作面不宜过大，应逐段、逐片分期完成。重要或特殊的土方工程，应尽量在雨期前完成。3.2、基坑（槽）或管沟的回填土应连续进行，尽快完成。施工时应防止地面水流入基坑（槽）内，以免边坡塌方或基土遭到破坏。现场应有防雨及排水措施。3.3、填方工程不宜在冬期施工，如必须在冬期施工时，其施工方法经技术比较后确定。3.4、冬期填方前，应清除基底的冰雪和保温材料；填方边坡表面1m以内不得用冻土填筑，填方上层应用未冻的、不冻胀的或透水性好的土料填筑，其厚度应符合设计要求。3.5、冬期施工室外平均气
11、温在-5以上时，填方高度不受限制；平均气温在-5以下时，填方高度不宜超过表3-1规定；表3-1 冬期填方高度限制表平均气温（）填方高度（m）-5-104.5-11-153.5-16-202.53.6、冬期回填土方，每层铺土厚度应比常温施工时减少20%25%，其中冻土块体积不宜超过填土总体积的15%；其颗粒不得大于150mm。铺冻土块要均匀分布，逐层压（夯）实。回填土工作应连续进行，防止基土或已填土层受冻，并及时采取防冻措施。六 质量要求1灰土的施工质量符合设计要求和施工规范要求，土质符合设计要求。2灰土的配料均匀正确，分层铺摊的厚度符合施工要求，夯压的遍数和密实质量符合设计要求，灰土表面无松散
12、，不起皮。分层留槎的位置和方法正确，接差密实、平整。3灰土回填施工时必须保证每层灰土夯实后都测定土的质量密度，符合要求后才能铺摊上层灰土。（未经验收或验收未通过的严禁进行下道工序施工）在试验报告中，注明土料种类、配合比、试验日期、层数、结论、试验人员签字等内容。密度未达到设计要求的部位，均应有处理方法和复查结果。4严格控制生石灰的熟化，避免引起拱裂。5认真做好计量工作，灰土拌合要均匀，含水量要有保证。6检验点数量：基坑每层均进行取样试验。基坑每50m应不少于1个。取样的垂直部位为每层土表面下23厚度处。7应有灰土试验报告和地基隐蔽验收报告。8 回填土取样分为现场试验检测与试验室检验相结合，保证
13、回填土的质量。9 质量验收标准：项目序号检查项目允许偏差或允许值检查方法基坑、基槽主控项目1标高-50mm水准仪2分层压实系数093取样试验确定一般项目1回填土料素土、3：7灰土直观鉴别2分层厚度及含水量200mm及1418水准仪及抽样检查3表面平整度20mm水准仪七 安全文明施工要求1、填土施工时必须佩戴好安全帽。2、遇垂直交差作业时必须搭设防砸棚。3、基坑回填时，在回填点10米范围内不得有人在坑下施工，并派专人在坑上检查，坚决避免回填料伤人。回填土时注意边坡是否有裂缝、滑动的迹象，一旦发现，立即停止工作，待处理后再继续施工。4、 夯打前检查线路是否有问题，确信无问题后方可施工。5、 采用蛙式打夯机打夯时，操作工人必须带绝缘手套，避免触电。6、 夯打土方时，打夯机必须两个人操作，一人扶线，一人扶夯，以免发生触电事故。7、 土方存放时，用绿色安全网将土方覆盖，避免扬尘。附图回填土取样点平面布置图2、 施工安排考虑本工程实际情况和特点，地下室室内回填在室内模板及支撑拆除完毕，地下室筏板及外剪力墙后浇带浇注完成后，且室外肥槽回填结束后进行回填施工 。回填路线如下图所示：施工时，先铺填道路至各进土点，道路高于上翻梁顶面50cm，然后开始大面积回填。回填首先考虑铲车行走路线，从锅炉房开始先修出
