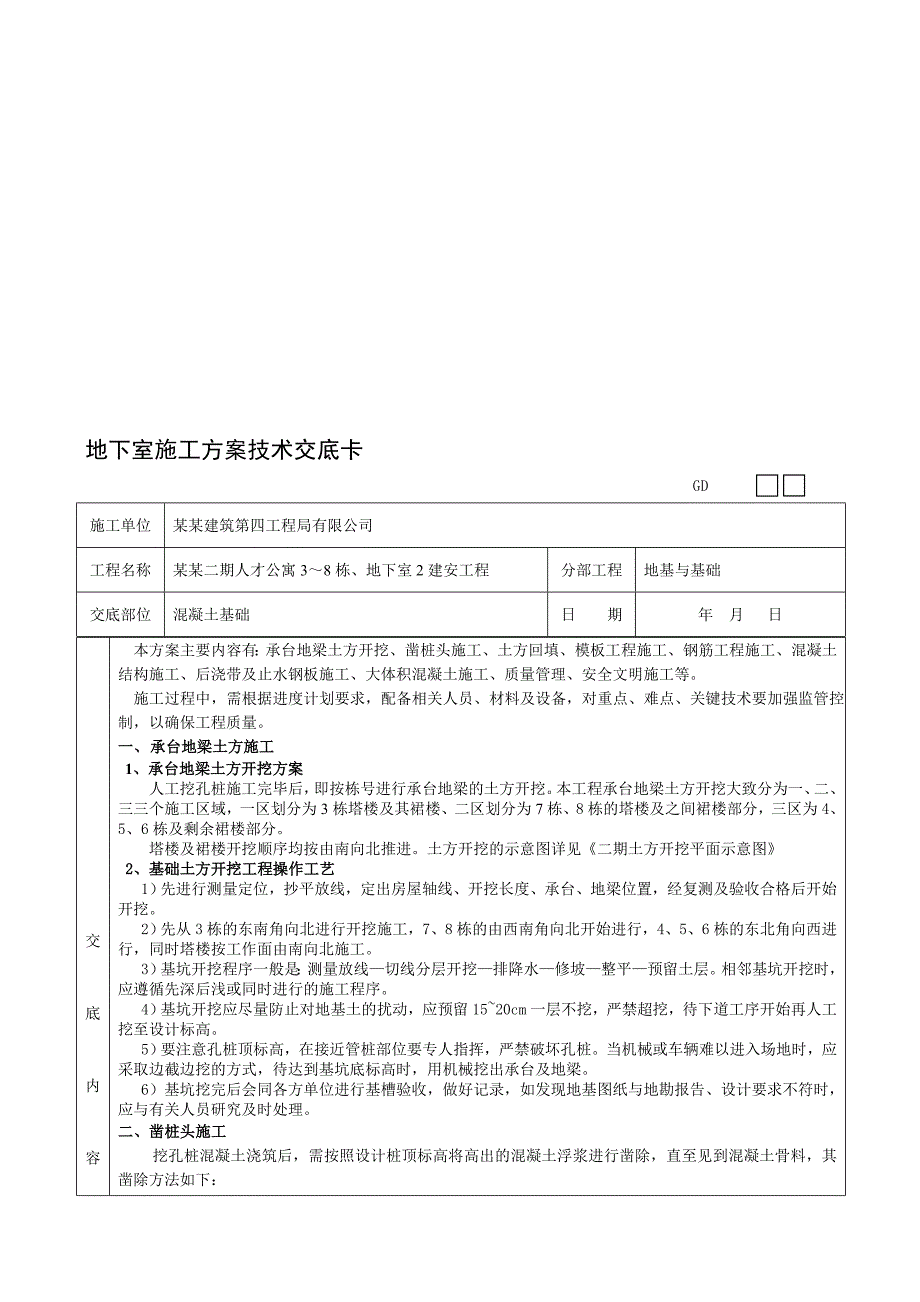

1、地下室施工方案技术交底卡 GD施工单位某某建筑第四工程局有限公司工程名称某某二期人才公寓38栋、地下室2建安工程分部工程地基与基础交底部位混凝土基础日 期年 月 日交底内容交底内容交底内容交底内容交底内容交底内容交底内容交底内容交底内容交底内容本方案主要内容有：承台地梁土方开挖、凿桩头施工、土方回填、模板工程施工、钢筋工程施工、混凝土结构施工、后浇带及止水钢板施工、大体积混凝土施工、质量管理、安全文明施工等。 施工过程中，需根据进度计划要求，配备相关人员、材料及设备，对重点、难点、关键技术要加强监管控制，以确保工程质量。一、 承台地梁土方施工1、承台地梁土方开挖方案人工挖孔桩施工完毕后，即按栋
2、号进行承台地梁的土方开挖。本工程承台地梁土方开挖大致分为一、二、三三个施工区域，一区划分为3栋塔楼及其裙楼、二区划分为7栋、8栋的塔楼及之间裙楼部分，三区为4、5、6栋及剩余裙楼部分。塔楼及裙楼开挖顺序均按由南向北推进。土方开挖的示意图详见二期土方开挖平面示意图2、基础土方开挖工程操作工艺 1）先进行测量定位，抄平放线，定出房屋轴线、开挖长度、承台、地梁位置，经复测及验收合格后开始开挖。2）先从3栋的东南角向北进行开挖施工，7、8栋的由西南角向北开始进行，4、5、6栋的东北角向西进行，同时塔楼按工作面由南向北施工。3）基坑开挖程序一般是：测量放线切线分层开挖排降水修坡整平预留土层。相邻基坑开挖
3、时，应遵循先深后浅或同时进行的施工程序。4）基坑开挖应尽量防止对地基土的扰动，应预留1520cm一层不挖，严禁超挖，待下道工序开始再人工挖至设计标高。5）要注意孔桩顶标高，在接近管桩部位要专人指挥，严禁破坏孔桩。当机械或车辆难以进入场地时，应采取边截边挖的方式，待达到基坑底标高时，用机械挖出承台及地梁。6）基坑挖完后会同各方单位进行基槽验收，做好记录，如发现地基图纸与地勘报告、设计要求不符时，应与有关人员研究及时处理。二、凿桩头施工挖孔桩混凝土浇筑后，需按照设计桩顶标高将高出的混凝土浮浆进行凿除，直至见到混凝土骨料，其凿除方法如下：1）按设计要求打控制标高，在每根桩上弹墨线。2）以切割机沿周边

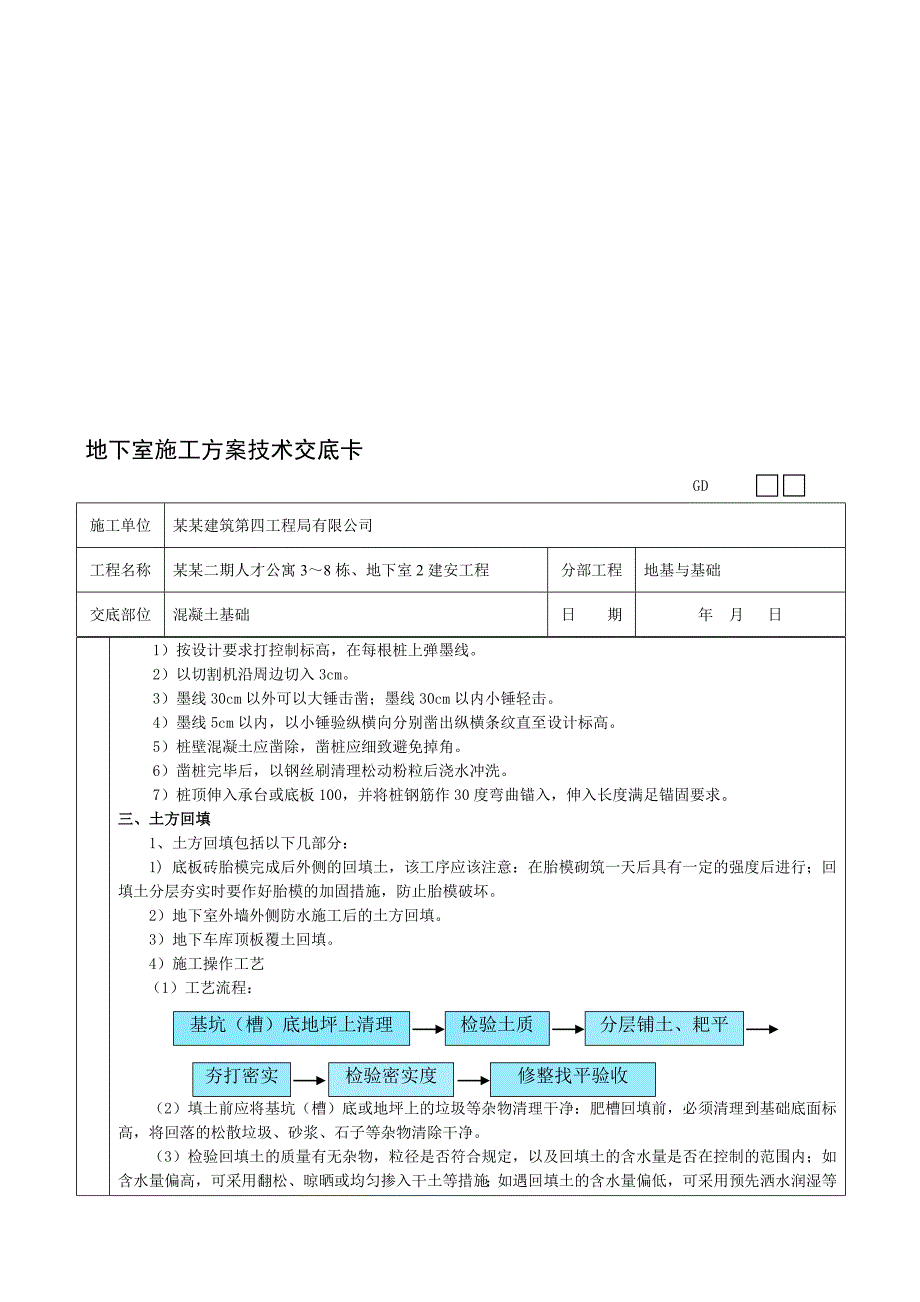

4、切入3cm。3）墨线30cm以外可以大锤击凿；墨线30cm以内小锤轻击。4）墨线5cm以内，以小锤验纵横向分别凿出纵横条纹直至设计标高。5）桩壁混凝土应凿除，凿桩应细致避免掉角。6）凿桩完毕后，以钢丝刷清理松动粉粒后浇水冲洗。7）桩顶伸入承台或底板100，并将桩钢筋作30度弯曲锚入，伸入长度满足锚固要求。三、土方回填1、土方回填包括以下几部分：1) 底板砖胎模完成后外侧的回填土，该工序应该注意：在胎模砌筑一天后具有一定的强度后进行；回填土分层夯实时要作好胎模的加固措施，防止胎模破坏。2）地下室外墙外侧防水施工后的土方回填。3）地下车库顶板覆土回填。4）施工操作工艺（1）工艺流程：基坑（槽）底地
5、坪上清理检验土质分层铺土、耙平夯打密实检验密实度修整找平验收（2）填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净：肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。（3）检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。（4）回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200250mm；人工打夯不大于200mm。每层铺摊后，随之耙平。（5）回填土每层至少夯打三遍。打夯应一夯压半
6、夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。（6）深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为1:2。上下层错缝距离不小于1.0m。(7）基坑（槽）回填应在相对两侧或四周同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪；较长的管沟墙，应采用内部加支撑的措施，然后再在外侧回填土方。(8）回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子两侧填土夯实；并应由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用蛙式打夯机夯实。在抹带接口处，防
7、腐绝缘层或电缆周围，应回填细粒料。(9）回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。5）质量标准（1）基底处理，必须符合设计要求或施工规范的规定。（2）回填的土料，必须符合设计或施工规范的规定。（3）回填土必须按规定分层夯实。取样测定夯实后土的干土质量密度，其合格率不应小于90%，不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3，且不应集中。环刀取样的方法及数量应符合规定。（4）允许偏差项目：项次项目允许偏差（mm）检验方法1顶面标高+0，-50用水准仪或拉线尺量检查2表面平整度20用2m靠尺和楔形尺量检查四、砖胎膜工
8、程施工1、砌筑施工工艺及方法(1) 砌筑施工工艺流程砌筑施工工艺流程图测量放线立皮数杆排砖拉线质量验收勾缝砌筑砂浆拌制砌筑施工工艺流程见图4.4-1。2、砂浆拌制1）按试验室提供砂浆配合比配料称量，水泥配料精度控制在2%以内，其他材料精度控制在5%以内。砂应考虑其含水量对配料的影响。2）砂浆采用机械拌合。搅拌水泥砂浆时应先投入砂、水泥，干拌均匀后再加入水搅拌均匀；搅拌水泥混合砂浆时应先投入砂、水泥，干拌均匀后再投入石灰膏加水搅拌均匀。3）砂浆拌和时间自投料完毕算起，搅拌时间不得少于2min，砂浆稠度7-8cm，拌随用，拌成后34h用完毕，如当施工期间最高气温超过30度时，必须在拌成后23h内使
9、用完毕。如使用过程中，砂浆出现沁水现象，应在砌筑前再次拌合。3、砌筑1）灰砂砖在砌筑前应提前12小时适量洒水。2）砌筑时上下皮的竖向灰缝应相互错开，相互错开长度宜为半块砖长。3）墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块,4）墙体应连续砌完，不留接槎。如必须留槎时，应留成斜槎(斜槎长度应不小于高度的2/3)。5）高度小于0.6m的墙，砌筑12墙；高度1.5m内的，上60cm砌12墙，余下砌24墙；高度大于1.5m的，顶高以下60cm砌12墙，余下按1/2分别砌37和24墙。4、防水抹灰施工 1）地下室是整体防水，依据设计要求，于垫层面依
10、次作20厚聚合物水泥砂浆、2.0厚聚氨酯防水涂料、20厚1：2.5水泥砂浆。2）垫层施工时进行原浆拉毛，保证其平整度符合地面找平规范要求。3）对地梁侧胎膜进行20厚聚合物水泥砂浆、2.0聚氨酯防水涂料、20厚1：2.5水泥砂浆抹面，做到顺直，平整。4）抹灰用水泥需进行送检，合格后方可使用，需进行砂浆配合比设计。五、模板工程施工方案 1、剪力墙：采用18mm厚多层木胶合板，配以50100木枋龙骨，483.5钢管(大截面柱采用型钢箍),14对拉螺杆穿墙间距400mm予以加固。 2、梁、板：采用18mm厚多层木胶合板，配以50100木枋龙骨，483.5满堂架支撑体系。大于4m按2起拱3、楼梯：采用封
11、闭式模板体系。采用胶合板，踏步面采用木板封闭，混凝土浇捣踏步尺寸准确，棱角分明。由于浇混凝土时将产生顶部模板的升力，因此，在施工时附加对拉螺栓，将踏步顶板与底板拉结。使其变形得到控制。4、后浇带：后浇带及施工缝采用快易收口网，后浇带封闭待地下室施工完两个月后进行封闭。 5、地下室模板工程施工： 5.1、工艺流程：方案、交底模板采购模板进场及验收模板制作模板支设内部自检各专业验收进入下道工序拆模申请拆模模板清理验收 5.2、地下室基础、承台及底板、墙体模板设计及施工1）地下室承台基础及核心筒承台基础外砖胎模，采用灰砂砖及水泥砂浆砌筑，在基础垫层浇筑后，将承台、基础梁边线引测弹至垫层面上，然后用灰
12、砂砖砌筑胎模，砖胎模厚度需经计算后确定，一般情况下取墙高的四分之一。2）地下室底板：地下室底板外侧采用砖胎模砌筑，胎模砌筑方法同扩展基础。5.3、地下室墙体模板A、地下室外墙模板：由于设计地下室外墙边紧贴地下连续墙，所以地下室外墙模板需要单边支模。外墙水平施工缝留设在底板500左右，模板为18厚多层板，50100方木龙骨，外龙骨用48双钢管，用防水型对拉螺栓拉接，螺栓焊接固定于埋设在地下连续墙的膨胀螺栓上。模板拼接采用企口缝连接。B、地下室内墙模板：内墙模板采用木胶合板，钢管支撑，采用对拉螺栓拉接固定，具体见施工方案图4.5-5B、地下室核心筒承台内模板设计见方案图4.5-6所示；集水井内模板采用18mm夹板，利用100100mm木枋及48钢管进行支撑，详方案图4.5-7/8，抗浮可采用堆载和拉结方式处理。C、本工程地下室楼板厚度主要有：5级人防区域板厚为310mm，6级人防区域板厚220mm ，其它为120mm。支撑采用钢管脚手架，120mm板纵横间距为1000mm，5、6级人防区域为800mm步距1800 mm，采用可调上下托。底部扫地杆与立杆以扣件连接，扫地杆距地面200mm。满堂脚手架搭好后，根据板底标高铺设48钢管主龙骨，50mm100mm次龙骨，次龙骨间距不大于400 mm，然后铺放18厚覆膜多层木模板，
