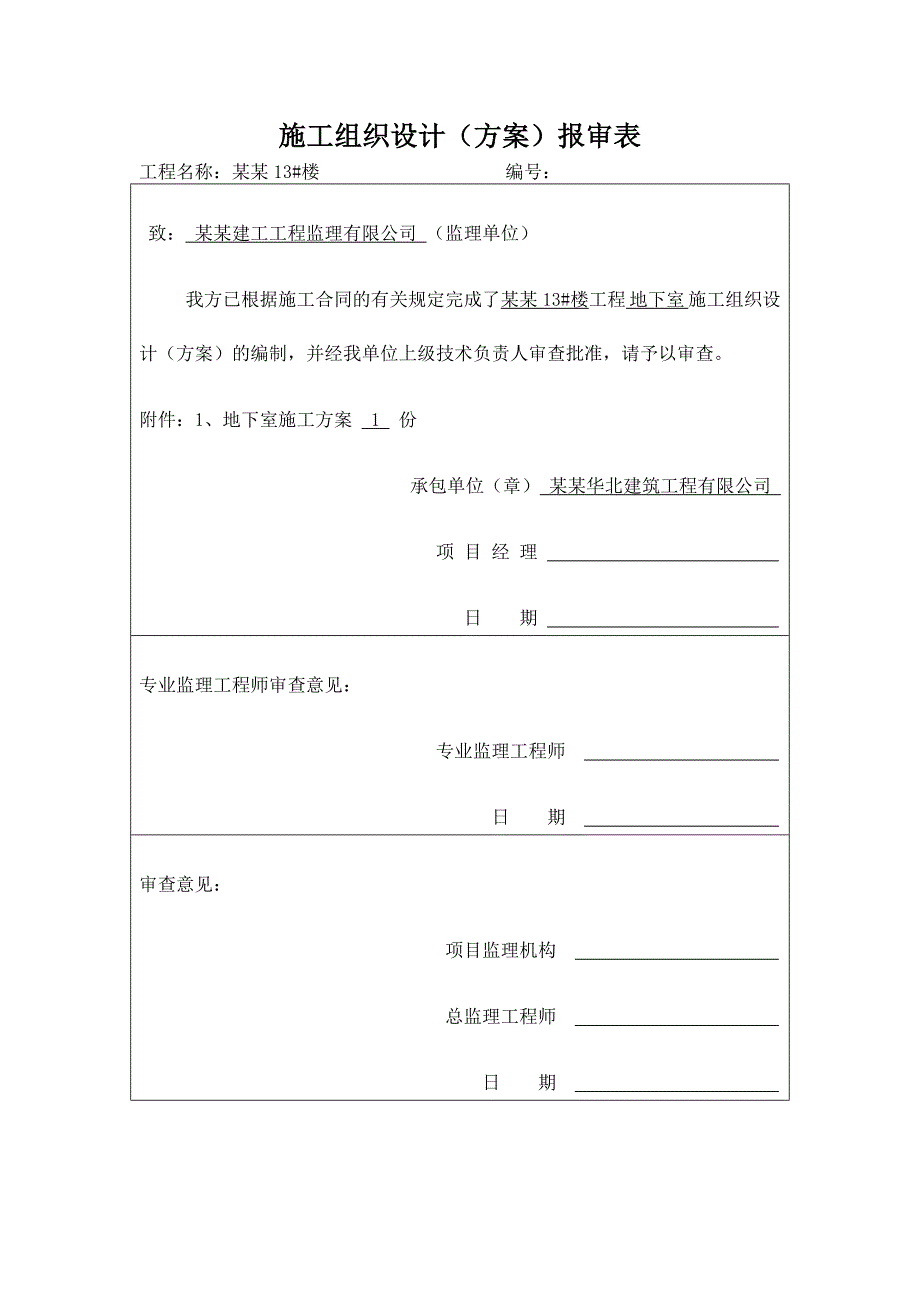

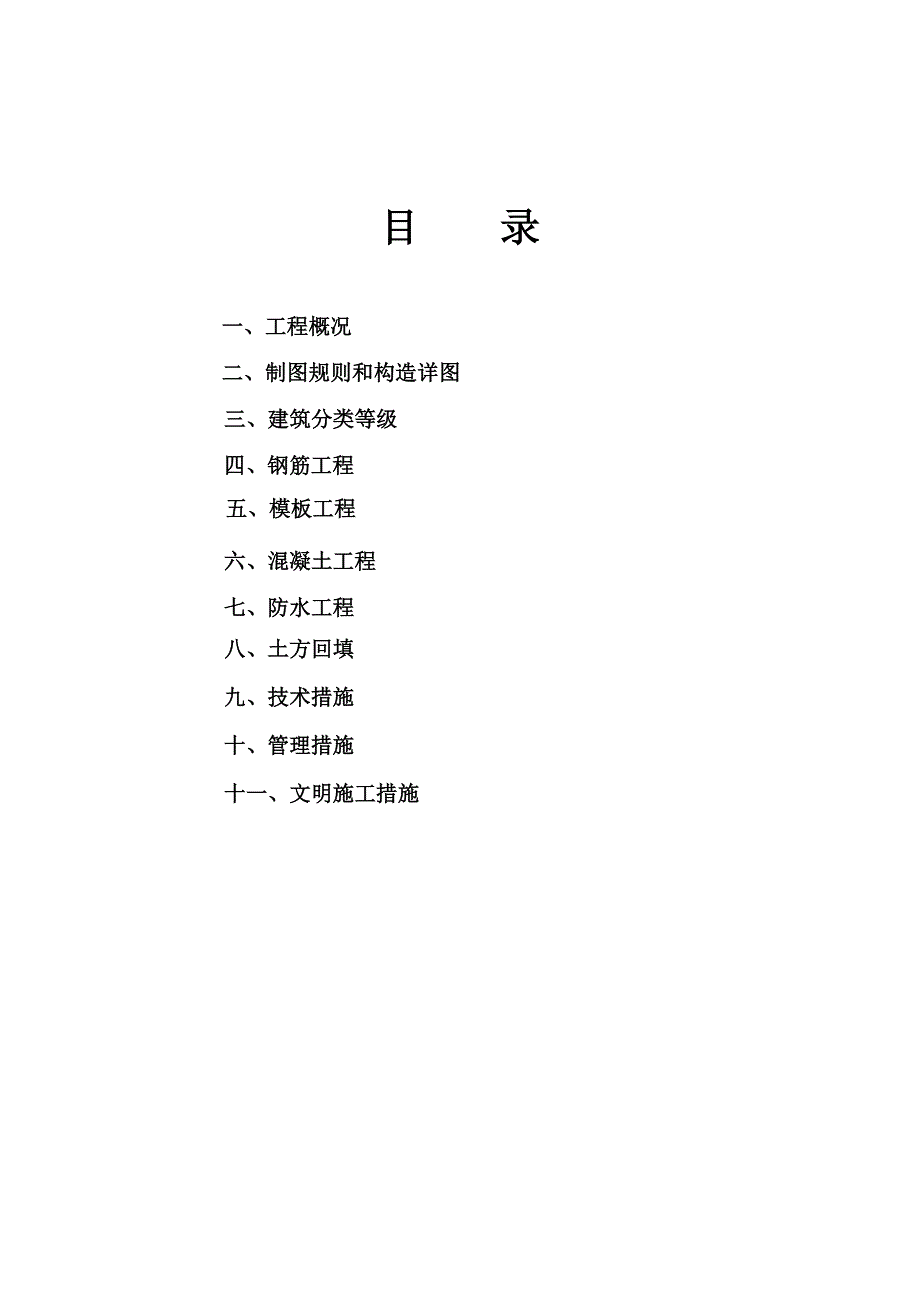

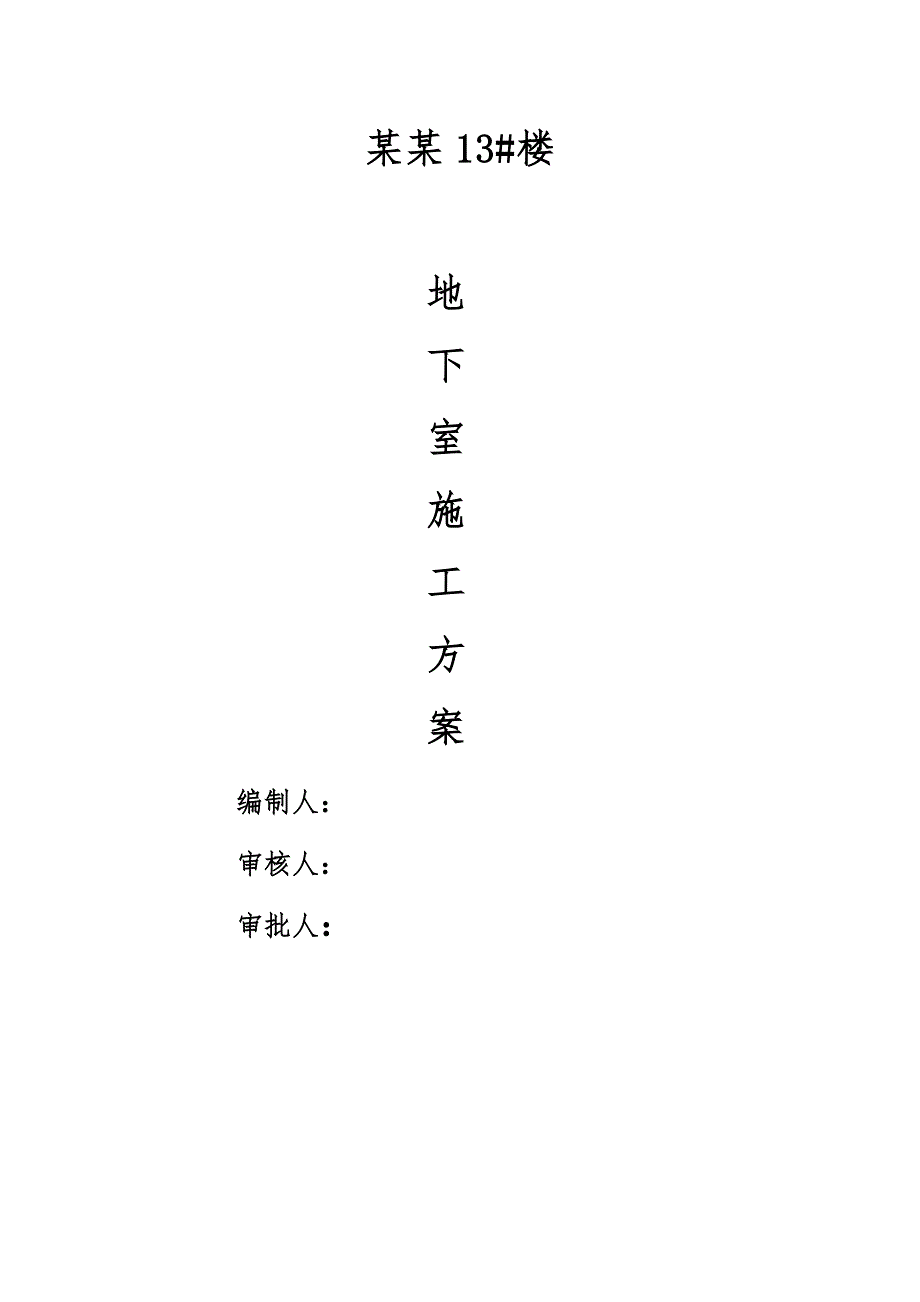

1、施工组织设计（方案）报审表工程名称：某某13#楼 编号： 致： 某某建工工程监理有限公司 （监理单位）我方已根据施工合同的有关规定完成了某某13#楼工程 地下室 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：1、地下室施工方案 1 份承包单位（章） 某某华北建筑工程有限公司 项 目 经 理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 审查意见：项目监理机构 总监理工程师 日 期 某某13#楼地下室施工方案编制人：审核人：审批人： 目 录一、工程概况 二、制图规则和构造详图 三、建筑分类等级 四、钢筋工程 五、模板工程 六、混凝土工程 七、防水工程
2、八、土方回填 九、技术措施 十、管理措施 十一、文明施工措施 某某13#楼地 下 室 施 工 方 案 一、工程概况本工程为某某13#楼，十一层电梯住宅楼，下带地下室车库，两个单元，建筑面积为8395平方米，车库层层高2.60m，标准层层高2.8m，建筑高度35.7m。建筑结构形式为钢筋砼剪力墙结构，正常设计使用年限为50年，抗震设防烈度为七度，结构安全等级为二级。二、制图规则和构造详图本套图采用砼结构平面整体表示方法制图。 砼结构施工图平面整体表示方法制图规则和构造详图（现浇砼框架、剪力墙、框架-剪力墙、框支剪力墙结构）03G101-1 砼结构施工图平面整体表示方法制图规则和构造详图（现浇砼板
3、式楼梯）03G101-2 砼结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构）08G101-5 砼结构施工图平面整体表示方法制图规则和钩子哦详图（独立基础、条形基础、桩基承台）06G101-6三、建筑分类等级 1、根据砼结构设计规范GB50010-2002第3.2.1条，本建筑结构安全等级为二级。 2、根据建筑地基基础设计规范GB50007-2002第3.0.1条，本建筑地基基础设计等级为乙级。 3、根据建筑抗震设计规范GB50223-2008第6.0.12条，本建筑剪力墙抗震等级为三级，框架抗震等级为三级。4、根据地下工程防水技术规范GB50108-2008第3.2.1条，
4、本建筑地下室防水等级为二级。四、钢筋工程：4.1、钢筋钢筋必须具有出厂质量证明书或试验报告，并按批进行外观检查后，按规定抽取试样做力学性能试验。合格后方可使用。4.2钢筋接头、钢筋锚固、搭接长度：钢筋的锚固长度及搭接长度按钢筋种类与直径、混凝土强度等级和抗震等级按图集03G101-1页33、34采用。钢筋接头形式及要求：1)梁、柱及剪力墙边缘构件主筋钢筋采用闪光对焊、电渣焊接或绑扎搭接。钢筋的焊接施工质量及验收应满足钢筋焊接及验收规程的规定。2）接头位置宜设置在受力较小处，同一纵向受力钢筋不宜设置二个或二个以上的接头。3）当受力钢筋采用焊接接头时，设置在同一构件内的接头应错开。柱内第一个钢筋接
5、头位置与楼地面的距离不宜小于500mm，六分之一柱高及柱长边的较大值；连续梁、板的上部钢筋宜设置在跨中的三分之一跨度范围内，下部钢筋宜设置在梁端三分之一跨度范围内。纵向受力钢筋焊接接头连接区的长度35d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该链接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋的接头面积百分率应符合下面要求：在受拉区不宜超过50，接头不宜设置在有抗震要求的框架梁端、柱端的箍筋加密区；当无法避开时，对连接接头，不应超过50。4）钢筋的绑扎接头应在接头中心和两端用铁丝扎牢。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢
6、筋的横向净距不应小于钢筋直径，且不应小于25mm。同一连接区段内，纵向搭接钢筋接头面积百分率：对梁、板类构件，不宜超过25，对柱类构件不宜超过50。5）采取有效措施进行成品保护，特别是负弯矩钢筋的保护，以保证钢筋位置准确。4.3基础钢筋绑扎：基础底板的钢筋连接采用闪光碰焊连接方式，柱子的钢筋采用电渣压力焊的方式进行连接。基础后浇带分为二个流水段，钢筋工程按照流水方式进行施工。（1）底板钢筋绑扎：1）底板钢筋绑扎工艺流程：对钢筋原材料检查其出厂质量证明单、型号、规格、级别是否与图纸及材料是否相符。进行外观检查和物理试验按照钢筋放样图下料 在垫层保护层上弹出钢筋位置线按照钢筋位置线绑扎底板下层钢筋
7、绑扎暗梁钢筋绑扎墙体及暗柱插筋绑扎上层网片钢筋。2）钢筋加工：钢筋加工之前技术负责人详细核查钢筋料表的正确性，其中插筋的长度以及底板钢筋的搭接位置及接头错开距离要在技术交底之中做出明确的交待。符合要求以后，工人方可下料。钢筋下完料以后，技术人员按照钢筋料表，检查加工好的钢筋是否符合要求，符合要求以后，方可运到基槽内。3） 测量控制：钢筋绑扎之前，要将底板上的墙体门窗洞口、暗柱的位置用黑色线弹出。同时用不同颜色的线将底板钢筋的位置弹出。报请监理检查，合格后，方可绑扎底板钢筋。4） 钢筋绑扎：底板钢筋绑扎之前，首先按照要求对钢筋焊接，连接方式全部采用闪光对焊的方式进行。接头位置相互错开，在任意接头
8、中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占受力钢筋的总截面面积的百分率不得超过50%。进行闪光对焊的施工人员必须持证上岗。钢筋端头的锈皮、泥砂、油污等杂物应清理干净。钢筋连接端划出明显定位标记，钢筋端头离套筒长度中点不宜超过10MM。闪光对焊时焊机与钢筋轴线保持垂直。具体的操作，要在技术交底内详细交待。对焊连接完成以后，开始进行钢筋绑扎，钢筋绑扎要按照弹出的位置线进行确保钢筋位置准确及横平竖直。底板钢筋所有交叉点都要进行绑扎。5）墙体插筋、暗梁暗柱钢筋绑扎：按照底板上放出的暗梁的位置线，绑扎暗柱暗梁暗梁钢筋，暗柱暗梁钢筋的长度、箍筋数量弯钩角度等均须在技术交底中明确。暗柱
9、钢筋绑扎完成以后，绑扎墙体插筋。为了保证墙体钢筋以及暗柱钢筋不产生位移，须在基础外搭设临时架子，暗柱暗梁钢筋绑扎完成以后，报监理检查，合格后方可进行下道工序。6） 绑扎上层钢筋网片：绑扎之前，将底板钢筋的垫块放好，放上架设上层钢筋网片的马凳，按照图纸要求，将钢筋运到施工现场，进行套筒冷挤压，具体要求同上。上层钢筋网片的绑扎要以下层钢筋为依据。确保位置及横平竖直。上层钢筋的网片钢筋的交叉点，必须全部绑扎。4.4地下室墙体钢筋的绑扎：（1）地下室墙体钢筋绑扎的工艺流程：对地下室的钢筋进行外观及物理检验-进行技术交底-进行钢筋放样、下料-绑扎暗柱钢筋-绑扎暗梁钢筋-绑扎墙体钢筋。（2）地下室墙体钢筋
10、下料之前，技术人员进行技术交底，技术交底要详细交待钢筋的下料长度，以及钢筋的搭接长度、位置、错开位置的要求。箍筋的数量以及弯钩角度等各种技术要求。（3）地下室墙体钢筋下料完成以后，技术人员在后台检查钢筋的长度，尺寸。合格后方可运到施工现场。（4）测量控制：在绑扎墙体钢筋之前，测量人员将墙身线、窗洞口线弹出，外墙弹出500控制线。钢筋工依据弹出的线，将位移的钢筋调整到位。（5）钢筋工人首先按照计算好的箍筋数量将箍筋套入暗柱插筋上，然后对要求进行电渣压力焊的钢筋进行焊接，选择电焊机，焊接电流250-300。将要求焊接的钢筋接头处理平整，要求钢筋下料时采用机机械切割。搭好操作平台，电焊机到位。焊接夹
11、具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动；引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法；引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm。电渣压力焊接头应逐个进行外观检查，四周焊包凸出钢筋的表面4MM，钢筋与电极接触处无烧伤缺陷，接头处的弯折角不得大于4，接头处的轴线偏移不得大于1.8MM，如不合格，切除重焊，直至合格。暗柱钢筋焊接完成以后用粉笔在暗柱主筋上划
12、好箍筋位置。依次绑扎箍筋。暗柱钢筋绑扎完成以后，将暗柱钢筋进行吊垂直，合格后开始进行暗梁钢筋绑扎。（6）绑扎墙体钢筋：暗柱、暗梁钢筋绑扎完成以后，开始绑扎墙体钢筋，墙体钢筋在绑扎之前，绑扎好控制水平筋位置的竖向梯子铁，梯子铁的做法为将原墙体钢筋每间距3m立筋直径增大一个规格，在梯子铁上按照水平筋的位置焊好控制筋。安装控制立筋的水平梯子铁。开始绑扎立筋及水平筋，立筋和水平筋的交叉点应逐点绑扎。要求钢筋的绑扣朝里。（7）墙体钢筋按照流水段进行，从北侧开始。4.5顶板钢筋绑扎（1）顶板钢筋绑扎工艺流程：检查钢筋的原材证明及进行外观检查和物理试验-进行技术交底-对顶板钢筋进行放样下料-在模板上进行弹线
13、-绑扎顶板下层钢筋-水电管进行预埋-绑扎上层网片钢筋。（2）对顶板钢筋原材料的各项质量证明资料进行核查，对钢筋进行外观检查和物理试验。（3）对顶板钢筋工程进行技术交底，顶板钢筋采用搭接，要求将顶板钢筋的搭接位置、搭接长度、错开位置进行明确交待。对于顶板钢筋的下料长度以及锚固长度详细说明。后台下料完毕以后，技术人员在后台检查钢筋，合格后方可运到作业面。（4）顶板模板支设完毕以后，测量人员将墙体的控制线弹在模板上，包括墙身控制线，门窗洞口线。将顶板钢筋的位置线弹在顶板上。钢筋工按照弹好的位置线将墙体位移钢筋按照要求调整到合格的位置。绑扎顶板钢筋时依照弹好的钢筋位置线，安放顶板下层钢筋。顶板钢筋的交
