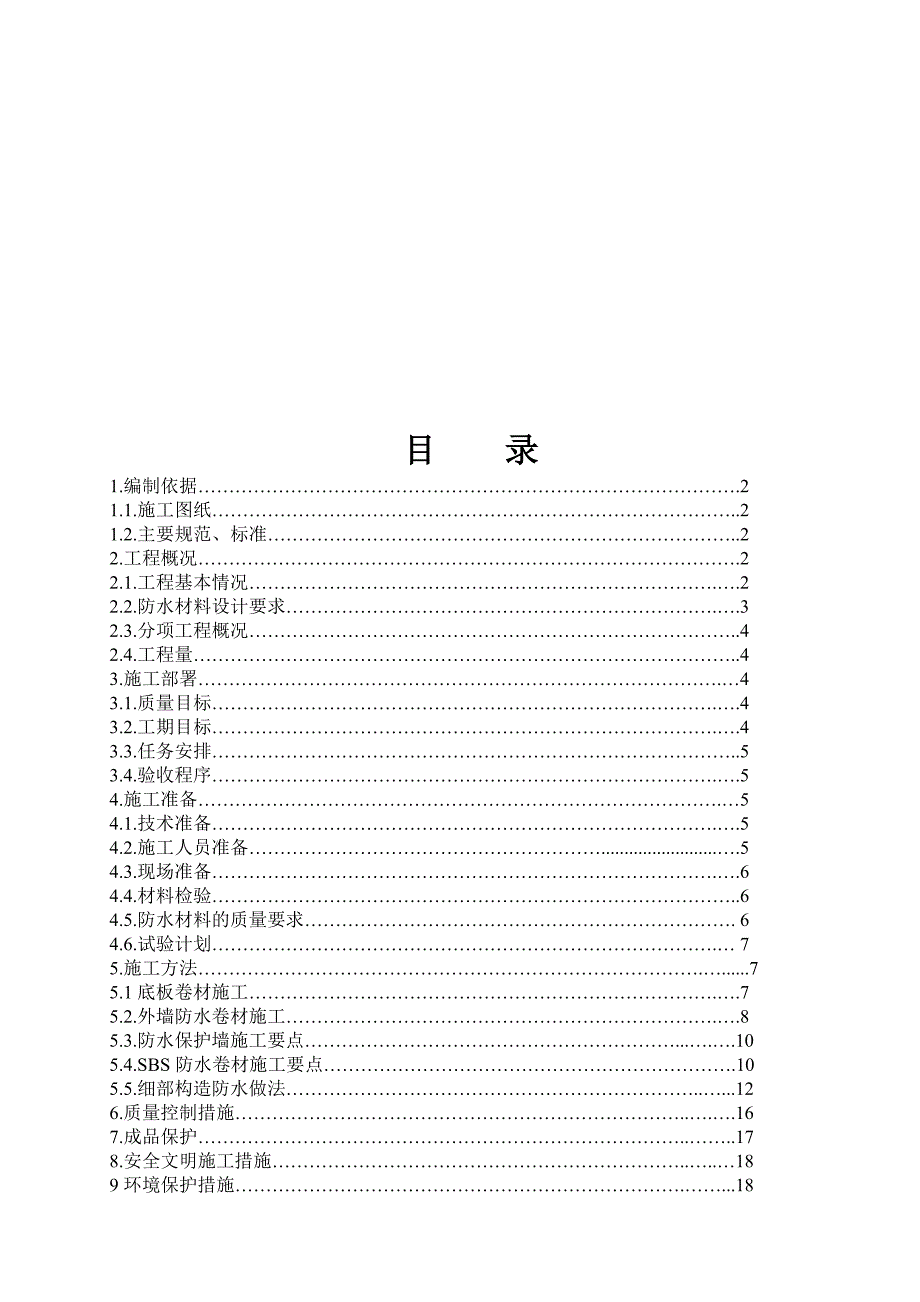

1、目 录1.编制依据.21.1.施工图纸.21.2.主要规范、标准.22.工程概况.22.1.工程基本情况.2 2.2.防水材料设计要求.32.3.分项工程概况.4 2.4.工程量.43.施工部署.43.1.质量目标.43.2.工期目标.43.3.任务安排.53.4.验收程序.54.施工准备.54.1.技术准备.54.2.施工人员准备.54.3.现场准备.64.4.材料检验.64.5.防水材料的质量要求. 64.6.试验计划. 75.施工方法.75.1底板卷材施工.75.2.外墙防水卷材施工.85.3.防水保护墙施工要点.105.4.SBS防水卷材施工要点.105.5.细部构造防水做法.126.

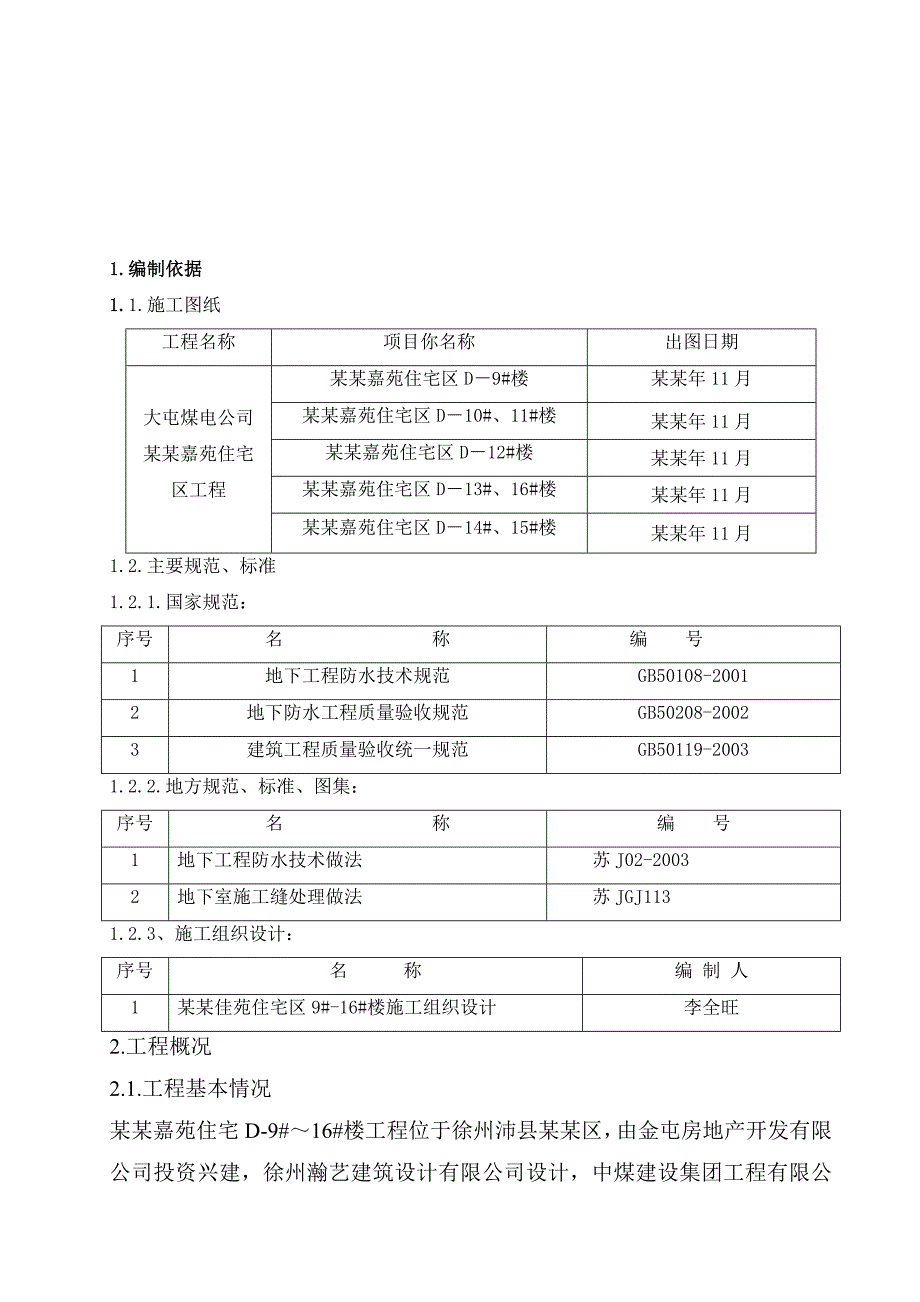

2、质量控制措施.167.成品保护.178.安全文明施工措施.189环境保护措施.181.编制依据1.1.施工图纸工程名称项目你名称出图日期大屯煤电公司某某嘉苑住宅区工程某某嘉苑住宅区D9#楼某某年11月某某嘉苑住宅区D10#、11#楼某某年11月某某嘉苑住宅区D12#楼某某年11月某某嘉苑住宅区D13#、16#楼某某年11月某某嘉苑住宅区D14#、15#楼某某年11月1.2.主要规范、标准1.2.1.国家规范：序号名 称编 号1地下工程防水技术规范GB50108-20012地下防水工程质量验收规范GB50208-20023建筑工程质量验收统一规范GB50119-20031.2.2.地方规范、标准

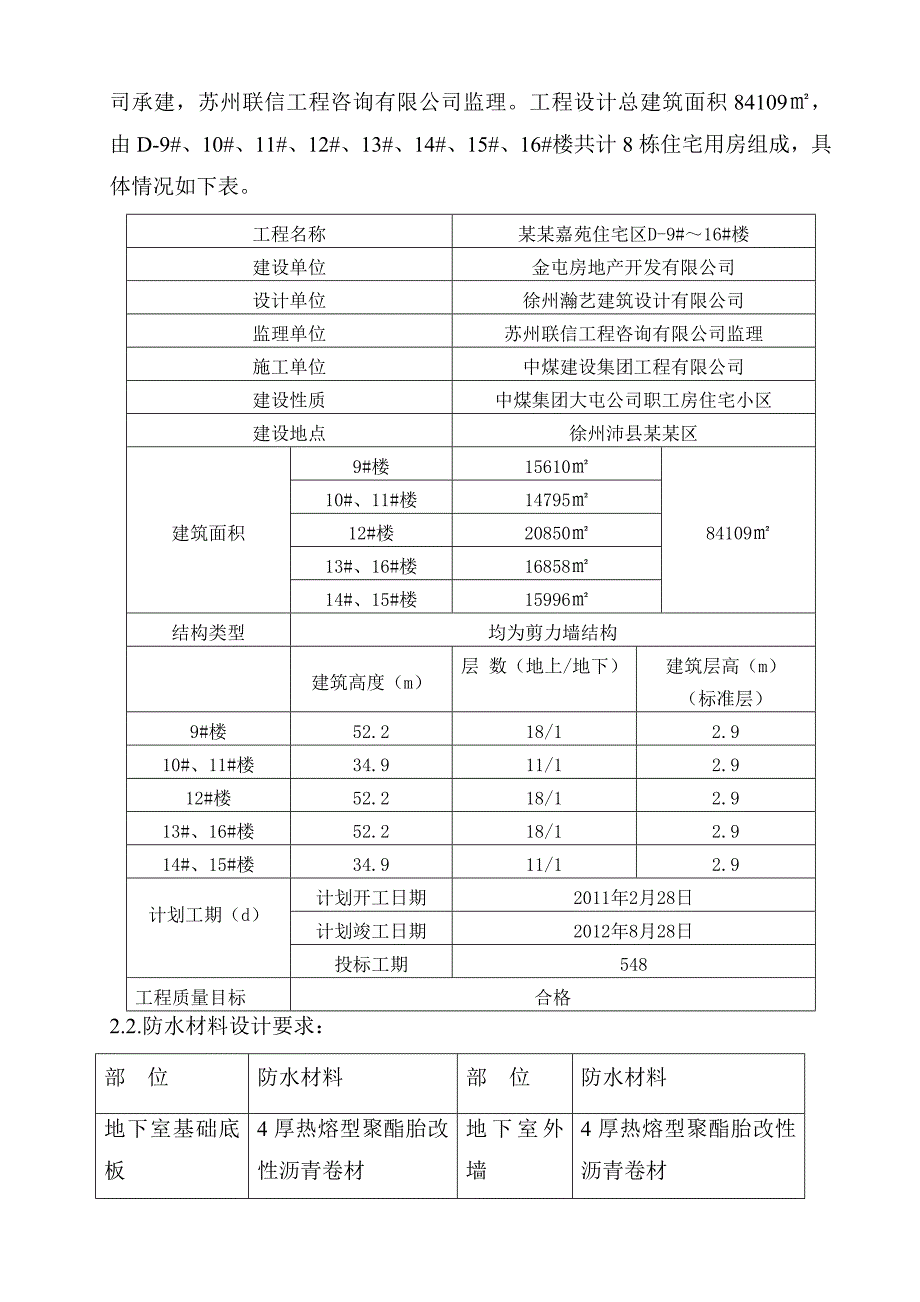

3、、图集：序号名 称编 号1地下工程防水技术做法苏J02-20032地下室施工缝处理做法苏JGJ1131.2.3、施工组织设计：序号名 称编 制 人1某某佳苑住宅区9#-16#楼施工组织设计李全旺2.工程概况 2.1.工程基本情况某某嘉苑住宅D-9#16#楼工程位于徐州沛县某某区，由金屯房地产开发有限公司投资兴建，徐州瀚艺建筑设计有限公司设计，中煤建设集团工程有限公司承建，苏州联信工程咨询有限公司监理。工程设计总建筑面积84109，由D-9#、10#、11#、12#、13#、14#、15#、16#楼共计8栋住宅用房组成，具体情况如下表。工程名称某某嘉苑住宅区D-9#16#楼建设单位金屯房地产开发
4、有限公司设计单位徐州瀚艺建筑设计有限公司监理单位苏州联信工程咨询有限公司监理施工单位中煤建设集团工程有限公司建设性质中煤集团大屯公司职工房住宅小区建设地点徐州沛县某某区建筑面积9#楼156108410910#、11#楼1479512#楼2085013#、16#楼1685814#、15#楼15996结构类型均为剪力墙结构建筑高度（m）层 数（地上/地下）建筑层高（m）（标准层）9#楼52.218/12.910#、11#楼34.911/12.912#楼52.218/12.913#、16#楼52.218/12.914#、15#楼34.911/12.9计划工期（d）计划开工日期2011年2月28日计划
5、竣工日期2012年8月28日投标工期548工程质量目标合格2.2.防水材料设计要求： 部 位防水材料部 位防水材料地下室基础底板4厚热熔型聚酯胎改性沥青卷材地下室外墙4厚热熔型聚酯胎改性沥青卷材施工缝3厚300宽止水钢板屋面4厚热熔型聚氨酯高聚物改性沥青防水卷材2.3.分项工程概况本工程地下结构防水工程由结构自防水、材料防水、构造防水等几部分组成，其具体做法如下表所示：序号措 施内 容1结构自防水地下工程混凝土均采用预拌商品混凝土，基础底板、地下室外墙均采用抗渗混凝土，抗渗等级P6，混凝土为C35。2材料防水基础底板和地下室外墙均采用4mm聚酯胎I型SBS防水卷材，采用热熔法施工两层卷材之间均
6、满粘,外墙立面卷材与基层之间采用满粘法施工。基础底板防水卷材与基层之间采用满粘法。2.4.工程量序号项目单位预计数量1基础底板卷材防水（4mm）m230002地下室外墙卷材防水（4mm）m21100033mm厚止水钢板m14403.施工部署3.1. 质量目标地下室防水工程达到II级防水标准：不允许渗水，结构表面无湿渍。3.2 .工期安排 根据每栋楼的总施工进度陆续施工。3.3 .任务安排本工程防水施工由专业施工队伍进行施工。地下室底板防水卷材在浇筑完垫层混凝土后进行施工；地下室外墙防水卷材在地下室外墙结构施工完毕，基层处理后即进行卷材的施工。 3.4 .验收程序施工中，每道工序完成后都须按以下
7、验收程序进行验收：专业施工队自检工长自检质检员验收监理验收，经监理工程师验收合格后方可进行下一道工序的施工。4.施工准备4.1.技术准备4.1.1.由于本工程地下室防水工程比较复杂，设计防水等级为II级，需要对防水材料的选择、施工方法以及各节点详细做法进行明确，技术部门需提前做好各项准备工作。4.1.2.熟悉图纸，编制详细的施工方案，进行方案交底、技术交底，以便指导施工。4.1.3.施工前工长依据施工图纸及施工方案，对施工人员进行书面和口头技术交底和安全交底。4.1.4.提前编制试验计划，做好防水原材料复试和见证工作。4.2.施工人员准备4.2.1. 管理人员：设1名施工经验丰富、管理协调能力
8、强的专业工长负责防水工程的施工，由技术员进行技术交底。由安全员负责现场的安全管理。4.2.2.具体操作人员：卷材防水施工时的分包单位施工人员必须具备防水施工上岗证，分包单位须派出有丰富施工经验、责任心强并有相应资质的防水专业负责人和技术负责人现场指挥和指导施工。4.2.3. 防水分包单位应具有防水专业施工贰级资质及以上。分包单位资质证书、特种作业人员操作上岗证在施工前应由分包单位报总包资料部门，并由总包资料部门报监理审查备案。4.3.现场准备4.3.1.卷材防水施工前现场做好消防准备工作，配备好消防灭火器材，以防卷材施工时发生火灾事故。4.3.2.准备1间卷材库房及一间小型机具库房，配备灭火器
9、，并与易燃易爆物品隔离。4.3.3.外墙防水施工前基坑上口用脚手板搭设防护棚，其下拉设安全网，对防水施工作业面上空进行防护，防止上部施工坠物伤人，同时基坑边设专人旁站，随时注意作业面上空情况。4.4.材料检验每批防水材料进场前，材料部门应提前报验，并提供材料质量证明文件材料、国家法定机构出具的检测报告等。经过总包、监理、业主三方对其外观进行对比检查，材料符合要求方可进场，否则，按不合格品处理。4.5.防水材料的质量要求4.5.1 混凝土结构自防水1）本工程按照设计要求，地下室底板和外墙混凝土的抗渗等级为：P6/C35。2）混凝土的原材要求 （1）水泥采用矿渣硅酸盐水泥，水泥强度等级不低于32.
10、5Mpa，严禁使用含氯化物的水泥，不得使用过期或受潮结块的水泥，并不得将不同品种或不同强度等级的水泥混合使用。（2）混凝土所用的粗骨料中石子的最大料径为40mm，一般石子粒径为540mm，且最大粒径不得大于输送管径的1/4，含泥量不得大于1%，泥块含量不得大于0.5%，不得使用碱活性骨料。（3）混凝土所用的细骨料中砂子采用中砂，含泥量不得大于3%，泥块含量不得大于1%。（4）水为自来水。（5）混凝土中所掺用的外加剂应符合国家或行业标准优等品的质量要求，必须有氯含量检测项目，外加剂的氨含量不大于0.1%。（6）混凝土中所掺用的粉煤灰级别不应低于二级，掺量不大于水泥含量的20%。（7）混凝土中最大
11、碱含量不控制，最大氯离子含量不得大于1%；防水混凝土中各类材料的总碱含量不得大于3KG，最大氯离子含量不得大于0.2%。4.5.2.材料防水1）4厚聚酯胎SBS I型卷材外观质量、品种规格应符合现行国家标准，进行复试并合格。2）冷底子油必须是环保型的，使用前须做挥发物试验。4.6.试验计划序号材料名称复试项目取样要求1防水卷材（高聚物改性沥青防水卷材）1、可溶物含量；2、拉力；3、最大拉力时延伸率；4、不透水性；5、低温柔度1、以同一生产厂的同一品种同一等级的产品，大于1000卷抽5卷，100499卷抽4卷，100卷以下抽2卷，进行外观检验，任取一卷作物理性能检验。2遇水膨胀橡胶条1、拉伸强度；2、拉断伸长率；3、体积膨胀倍率以同一生产厂、同月生产、同标记的产品为一验收批3商品混凝土1、抗压强度；2、抗折强度；1、分层分段每浇筑一次混凝土均进行取样。2、连续浇筑超过1000m3时，每200 m3取一次样。每一组为3个试件4抗渗混凝土1、抗压强度；2、抗渗等级1、分层分段每浇筑一次混凝土均进行取样。2、连续浇筑每500 m3取一次样。每一组为6个试件。5.施工方法抗渗混凝土结构自防水施工方法及施工缝处止水钢板安放及要求详见混凝土施工方案，本
