《住宅楼型钢悬挑脚手架施工方案#广东#框剪结构.doc》由会员分享，可在线阅读，更多相关《住宅楼型钢悬挑脚手架施工方案#广东#框剪结构.doc（32页珍藏版）》请在第壹文秘上搜索。

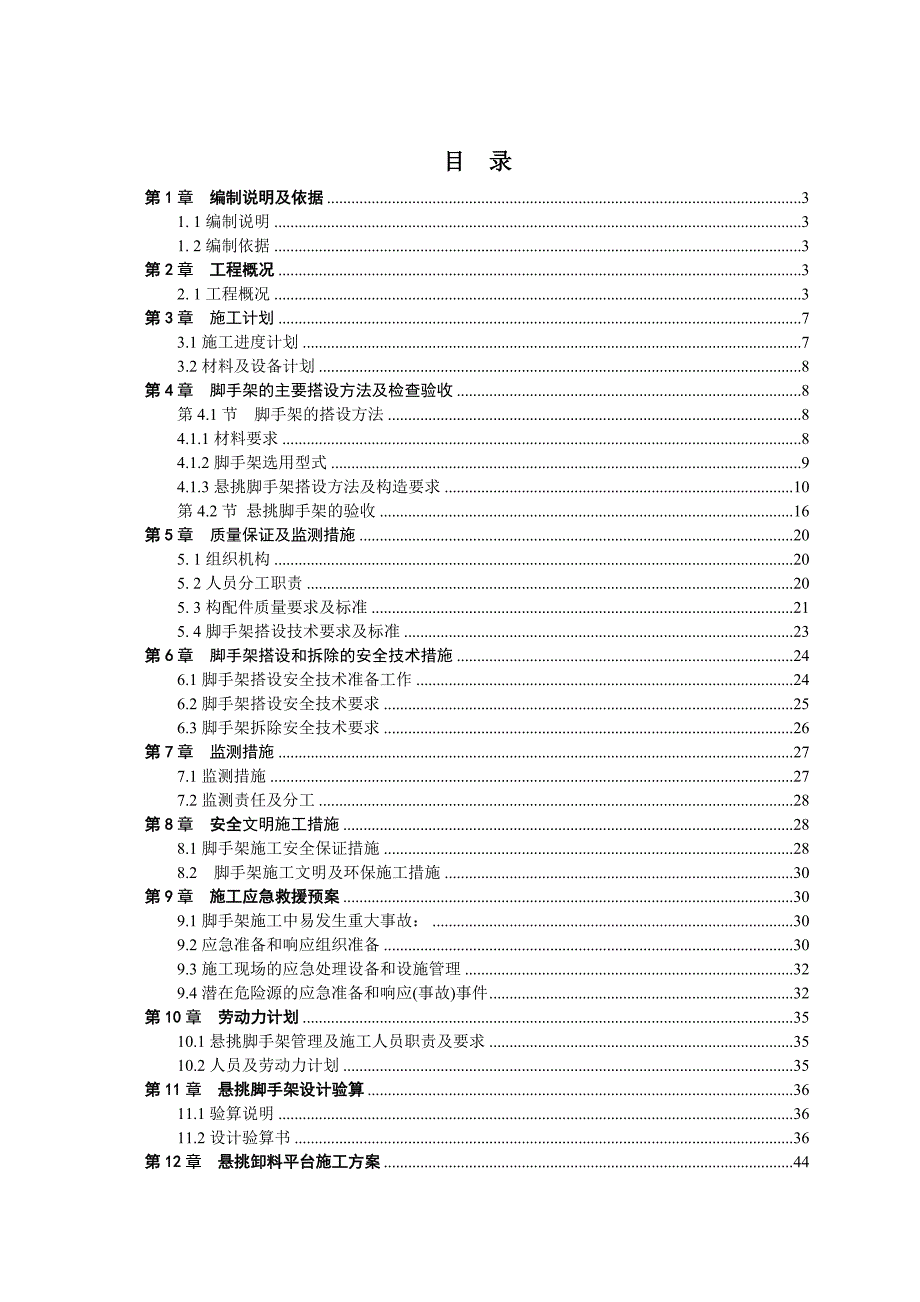

1、目 录第1章 编制说明及依据31. 1编制说明31. 2编制依据3第2章 工程概况32. 1工程概况3第3章 施工计划73.1施工进度计划73.2材料及设备计划8第4章 脚手架的主要搭设方法及检查验收8第4.1节 脚手架的搭设方法84.1.1材料要求84.1.2脚手架选用型式94.1.3悬挑脚手架搭设方法及构造要求10第4.2节 悬挑脚手架的验收16第5章 质量保证及监测措施205. 1组织机构205. 2人员分工职责205. 3构配件质量要求及标准215. 4脚手架搭设技术要求及标准23第6章 脚手架搭设和拆除的安全技术措施246.1脚手架搭设安全技术准备工作246.2脚手架搭设安全技术要求

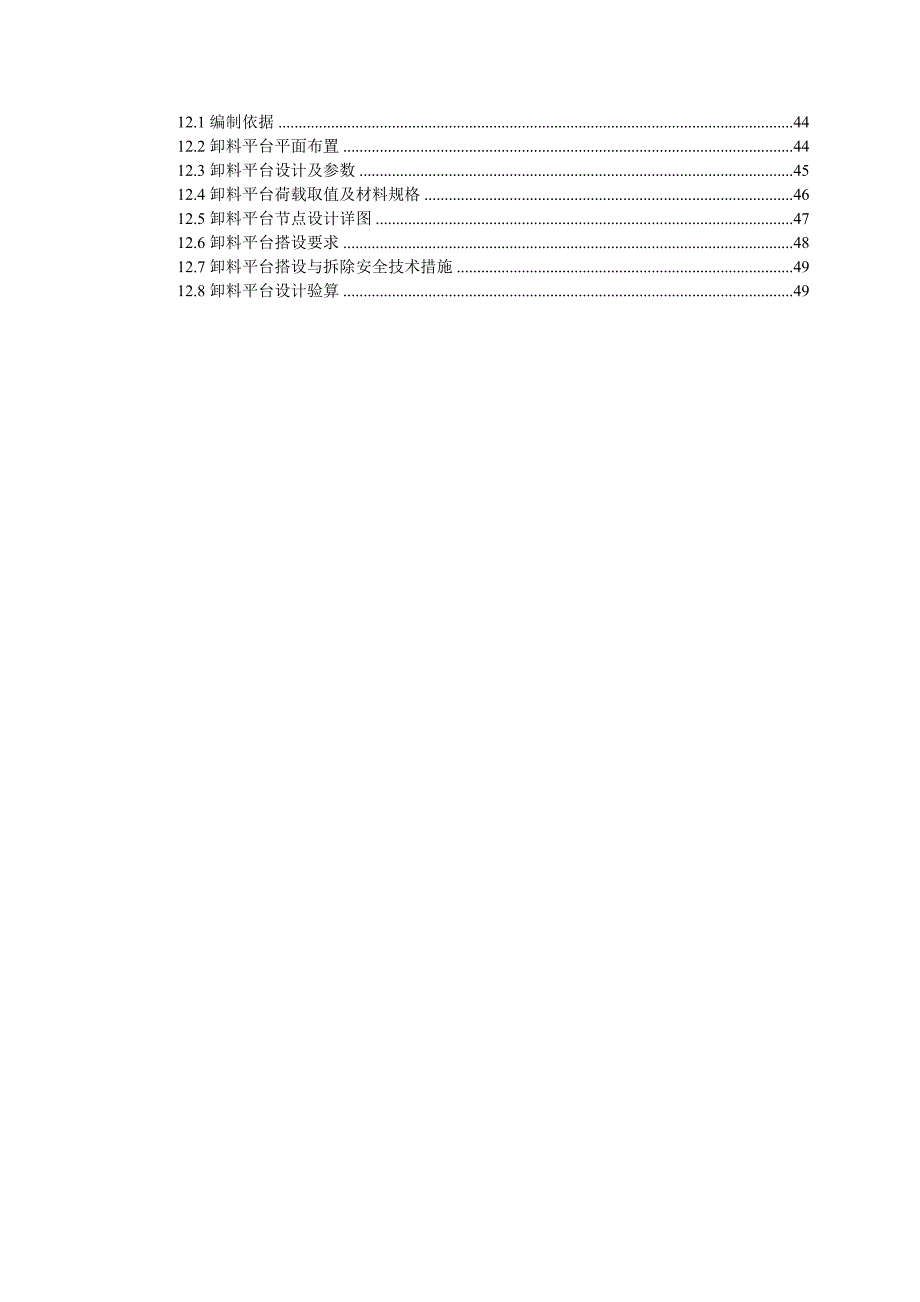

2、256.3脚手架拆除安全技术要求26第7章 监测措施277.1监测措施277.2监测责任及分工28第8章 安全文明施工措施288.1脚手架施工安全保证措施288.2 脚手架施工文明及环保施工措施30第9章 施工应急救援预案309.1脚手架施工中易发生重大事故：309.2应急准备和响应组织准备309.3施工现场的应急处理设备和设施管理329.4潜在危险源的应急准备和响应(事故)事件32第10章 劳动力计划3510.1悬挑脚手架管理及施工人员职责及要求3510.2人员及劳动力计划35第11章 悬挑脚手架设计验算3611.1验算说明3611.2设计验算书36第12章 悬挑卸料平台施工方案4412.1

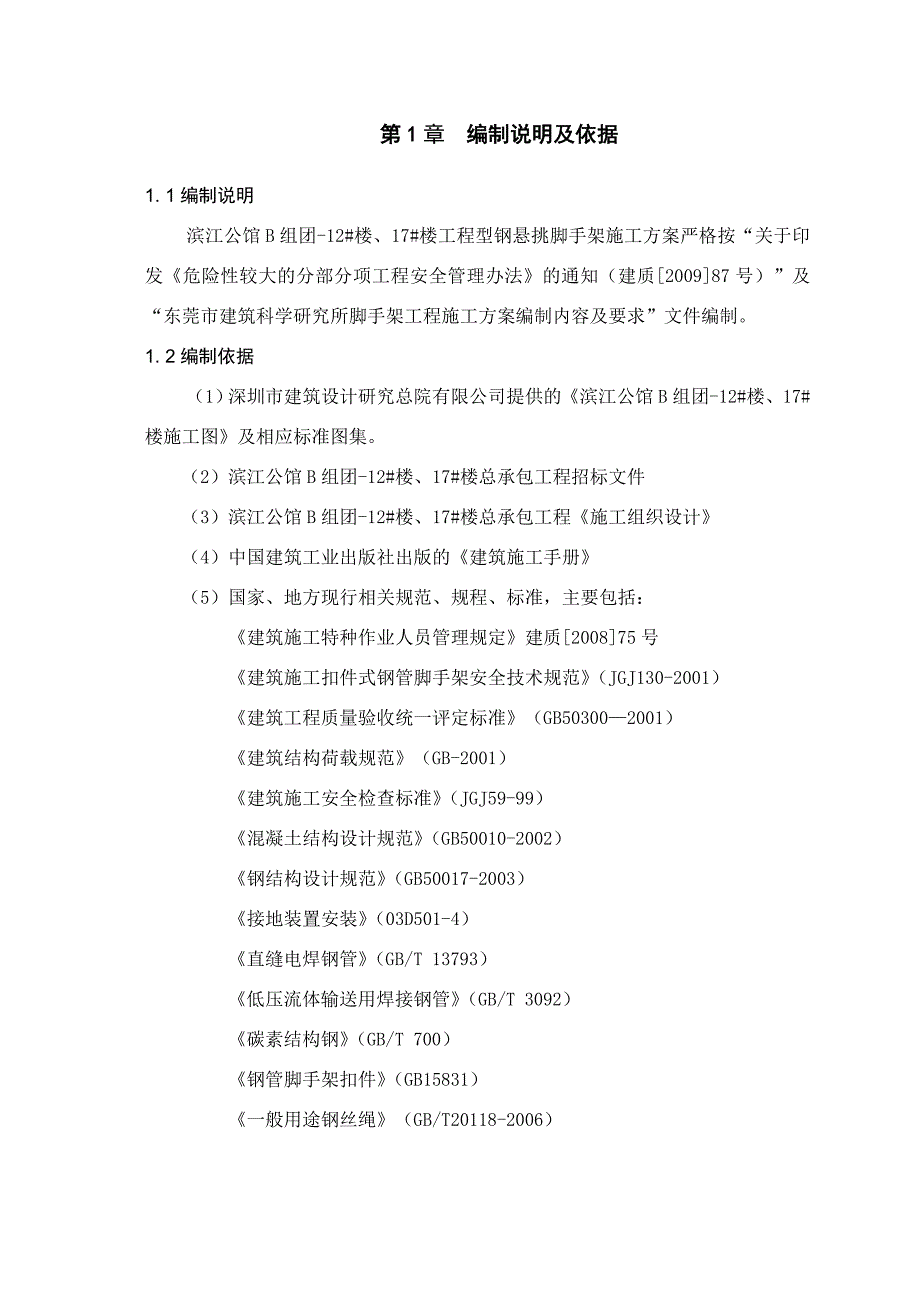

3、编制依据4412.2卸料平台平面布置4412.3卸料平台设计及参数4512.4卸料平台荷载取值及材料规格4612.5卸料平台节点设计详图4712.6卸料平台搭设要求4812.7卸料平台搭设与拆除安全技术措施4912.8卸料平台设计验算49第1章 编制说明及依据1. 1编制说明滨江公馆B组团-12#楼、17#楼工程型钢悬挑脚手架施工方案严格按“关于印发危险性较大的分部分项工程安全管理办法的通知（建质200987号）”及“东莞市建筑科学研究所脚手架工程施工方案编制内容及要求”文件编制。1. 2编制依据（1）深圳市建筑设计研究总院有限公司提供的滨江公馆B组团-12#楼、17#楼施工图及相应标准图集。
4、（2）滨江公馆B组团-12#楼、17#楼总承包工程招标文件（3）滨江公馆B组团-12#楼、17#楼总承包工程施工组织设计（4）中国建筑工业出版社出版的建筑施工手册（5）国家、地方现行相关规范、规程、标准，主要包括：建筑施工特种作业人员管理规定建质200875号建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）建筑工程质量验收统一评定标准（GB503002001）建筑结构荷载规范（GB-2001）建筑施工安全检查标准（JGJ59-99）混凝土结构设计规范（GB50010-2002）钢结构设计规范（GB50017-2003）接地装置安装（03D501-4）直缝电焊钢管（GB/T 137
5、93）低压流体输送用焊接钢管（GB/T 3092）碳素结构钢（GB/T 700）钢管脚手架扣件（GB15831） 一般用途钢丝绳（GB/T20118-2006） 第2章 工程概况2. 1工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7施工总承包单位8开工日期XXXX年XX月XX日9竣工日期（合同）XXXX年XX月XX日本工程为住宅楼宇，南侧为住宅用地，东侧为公路，西侧为滨江公馆已建住宅，北侧为莞穗大道；地下室为车库及设备用房,首层为商铺，屋顶为电梯机房，12#楼地上32层，地下1层，建筑高度94.7m，占地面积为1104.95，建筑面积为20934.05；
6、17#楼地上17层，地下1层，建筑高度49.750m，占地面积1687.79，建筑面积为10204.82，采用框剪结构。外墙装修为外墙涂料，“关于印发危险性较大的分部分项工程安全管理办法的通知（建质200987号）”及“东莞市建筑科学研究所脚手架工程施工方案编制内容及要求”要求，本工程17#楼外脚手架采用双排落地架。12#楼外脚手架采用落地架和型钢悬挑脚手架，需编制专项施工方案。本工程悬挑脚手架搭设平面示意图、立面示意图见图附图一、悬挑脚手架搭设平面示意图附图二、悬挑脚手架搭设剖立面示意图附图三、悬挑脚手架搭设立面示意图第3章 施工计划3.1施工进度计划本工程悬挑脚手架在第七层梁板开始预埋，下
7、部落地式脚手架搭设高度需高于第七层主体结构层高的高度（或超过悬挑层2步架），待预埋卡环的梁板砼达到一定强度后方可搭设悬挑脚手架。脚手架搭设跟随主体结构施工进度，每次搭设完成高度高于主体结构完成楼面至少2步架。悬挑脚手架搭设及拆除具体进度计划见表3.1。表3.1 悬挑脚手架搭设及拆除施工进度计划表序号任务名称开始时间结束时间工期（天）1脚手架搭设2脚手架拆除3.2材料及设备计划根据本工程施工总体部署及脚手架施工方案，为保证工程进度计划的实现，公司根据方案设计要求备足所有需用的材料，并根据施工进度按计划分批进场，分类堆放在指定场地。本工程悬挑脚手架施工所用主要材料有A483.5钢管、扣件、密目式安
8、全网、钢脚手板、I16工字钢、钢丝绳；主要施工设备有塔吊。具体数量及进场计划见表3.2-1。表3.2-1 主要材料及设备计划表材料及设备名称规格计划数量备注36米钢管A483.5350t立杆、大横杆、剪刀撑2米以下钢管A483.560t小横杆直角扣件36000个旋转扣件3000个对接扣件10000个工字钢I16850米钢丝绳14，6X195000米架体构造卸荷钢丝绳18.5，6X191000米型钢段拉绳钢筋网脚手板6500密目式安全网15400塔吊1台已进场使用用于材料吊运第4章 脚手架的主要搭设方法及检查验收第4.1节 脚手架的搭设方法4.1.1材料要求材料名称规格质量要求钢管A483.5采
9、用Q235A-3号钢，符合现行国家标准直缝电焊钢管（GB/T13793）中规定的Q235普通钢管的要求，并应符合现行国家标准碳素结构钢（GB/T700）中Q235A级钢的规定；钢管表面应平直光滑，不应有裂纹、分层、严重锈蚀、割痕和硬弯，两端面平整，严禁打孔，必须进行防锈处理，钢管应满足抗拉、抗压、抗弯强度205N/mm。扣件直角扣件、对接扣件、旋转扣件钢管扣件应符合现行国家标准钢管脚手架扣件（GB15831）的规定，不应有裂纹、气孔，疏松、砂眼或其它影响使用性能的构造缺陷。扣件应进行防锈处理悬挑型钢梁I16工字钢符合设计要求规格的普通热轧型钢吊环及卡环18（1）必须采用HPB235钢筋制作，严
10、禁采用冷加工钢筋。（2）其锚固长度不小于30d，焊接或绑扎在梁钢筋骨架上，端头做180的弯钩，弯钩平直段长度不应小于3d。钢丝绳14、18.5，619技术性能需满足建筑施工手册（第四版）表14-2的规定4.1.2脚手架选用型式1）本工程塔楼七层板及以上采用斜拉式型钢悬挑双排外脚手架，并采用16#工字钢为悬挑梁，钢丝绳每4层进行一次卸荷，塔楼在二十二层板处预埋工字钢。钢丝绳共进行8次卸荷，每段脚手架搭设高度分别为43.5米、40.15米。2）脚手架立杆纵距1.5m，横距0.9m，步距1.8m，横向水平杆靠墙的一端至墙面的距离为300mm（外墙线条宽150），操作层栏杆高不低于1.2m，且每0.6
11、m高设一道栏杆。 3）每根立杆底部应设短钢筋采用焊接固定于“工”钢上。立杆必须用刚性连墙件与建筑物可靠连接，连墙件采用二步二跨布置。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距工字钢上不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4）脚手架外立面的转角、端头及沿纵向连续设置剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。剪刀撑的接长必须采用搭接，搭接长度不应小于1m。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，应采用不少于3个旋转扣件固定，端部扣件的边缘至杆端距离不应小于10
12、0mm。4.1.3悬挑脚手架搭设方法及构造要求悬挑脚手架施工主要包括型钢预埋以及钢管架体的搭设。(1)悬挑脚手架搭设顺序做好搭设的准备工作按方案要求进行平面形状放线预埋卡环、吊环安置型钢并确保牢固按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装第一步小横杆（与各立杆扣牢）安装第一步大横杆第二步小横杆第二步大横杆加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）第三、四步小横杆和大横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏和挡脚板挂安全网（2）施工准备1）悬挑脚手架搭设前由项目技术负责人组织专职安全员、主管工长向脚手架搭设和使用人员进行安全技术交底，详细讲
13、述施工方案设计的重点和难点，着重阐述施工操作要点和安全注意事项，交底双方应履行签字手续。2）参与脚手架搭设和拆除的操作人员，必须取得登高架设特种作业操作证。3）钢管、扣件、脚手板等进场需进行抽样检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。（3）悬挑脚手架搭设要求1）脚手架搭设前，应做好各项准备工作。应配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。2）每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。3）脚手架立杆应准确地放在型钢定位底支座桩上，底支座钢筋应与型钢焊接牢固。3）悬挑脚手架阳角部位采用I16工字钢放在悬挑工
