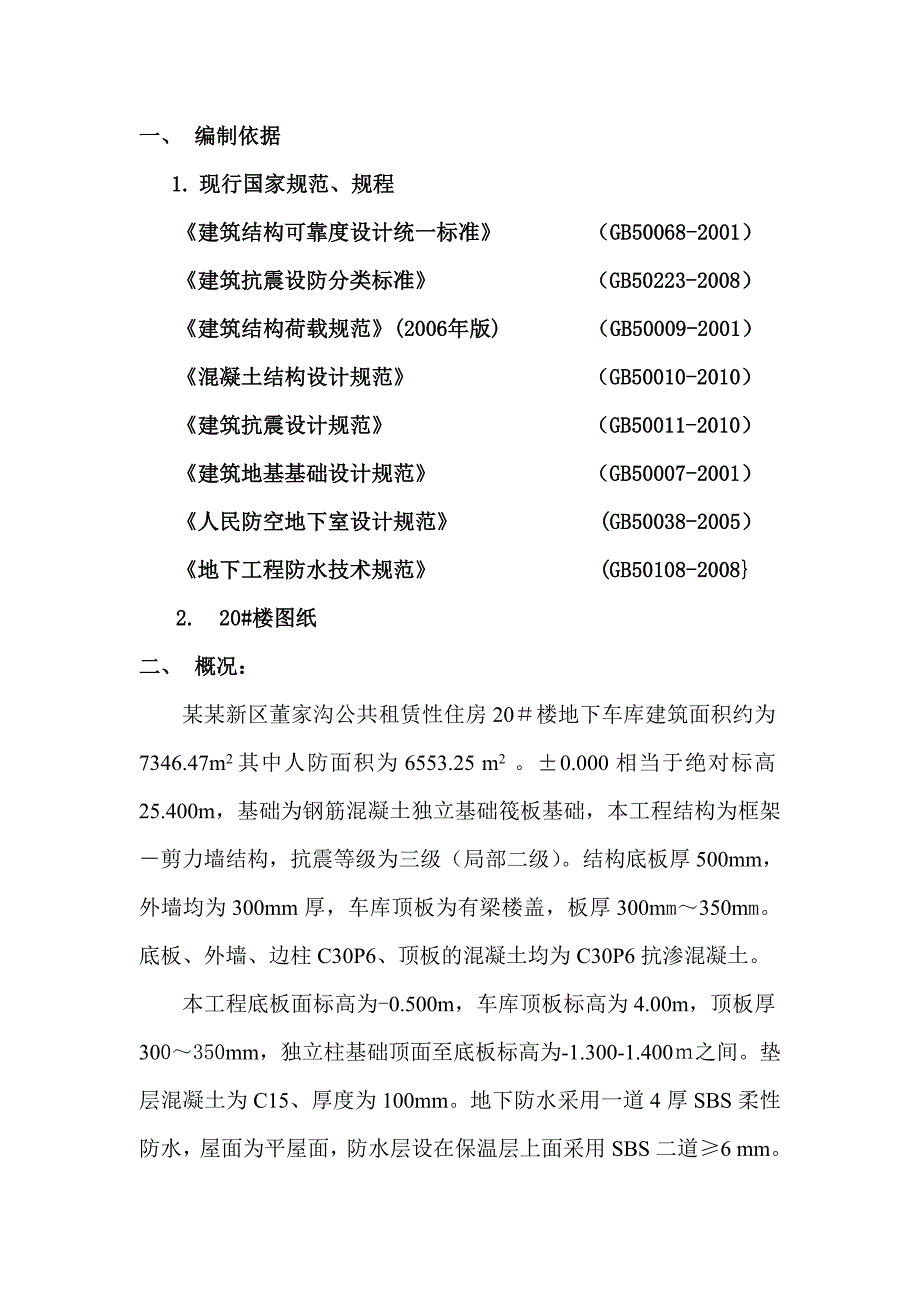

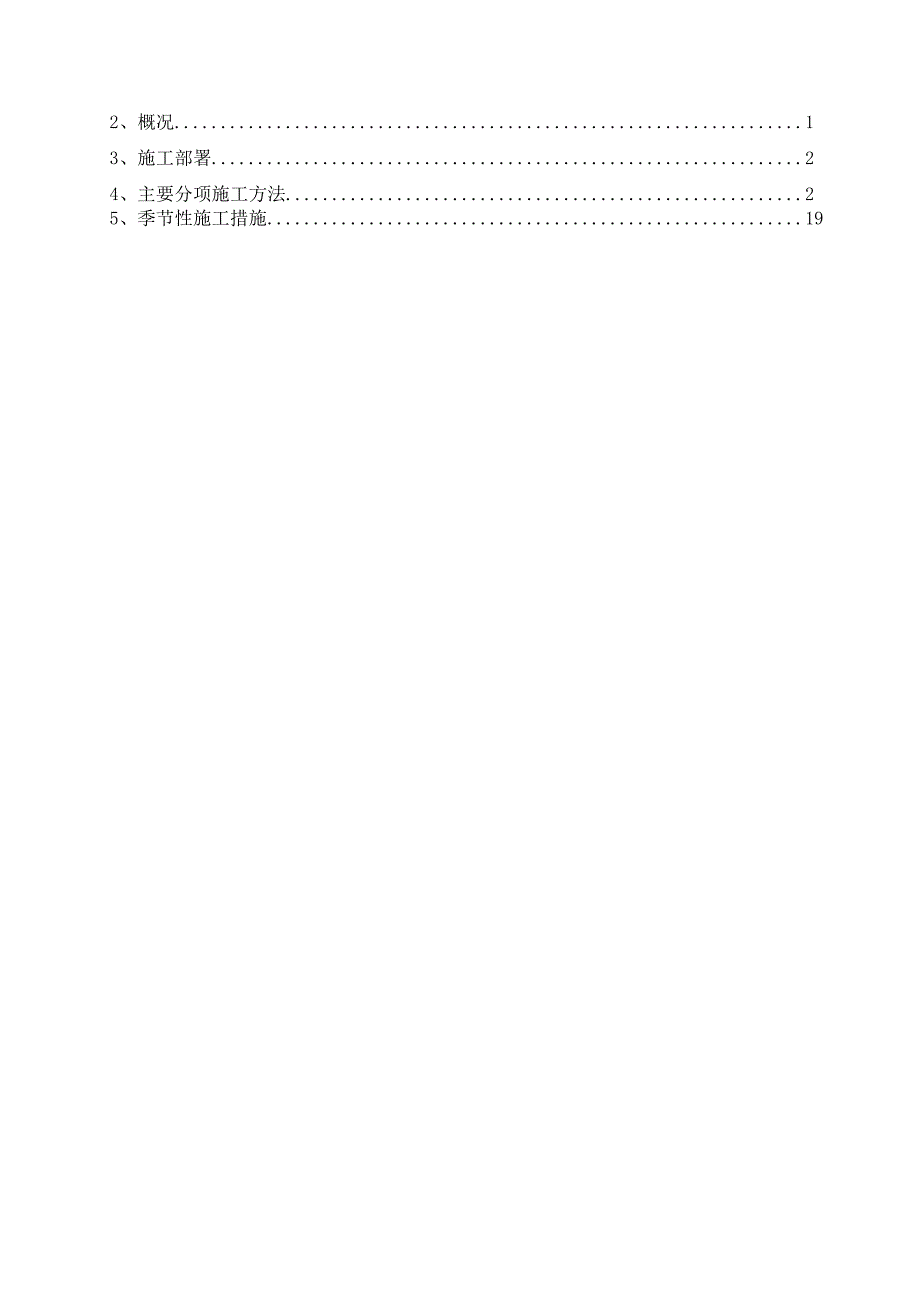

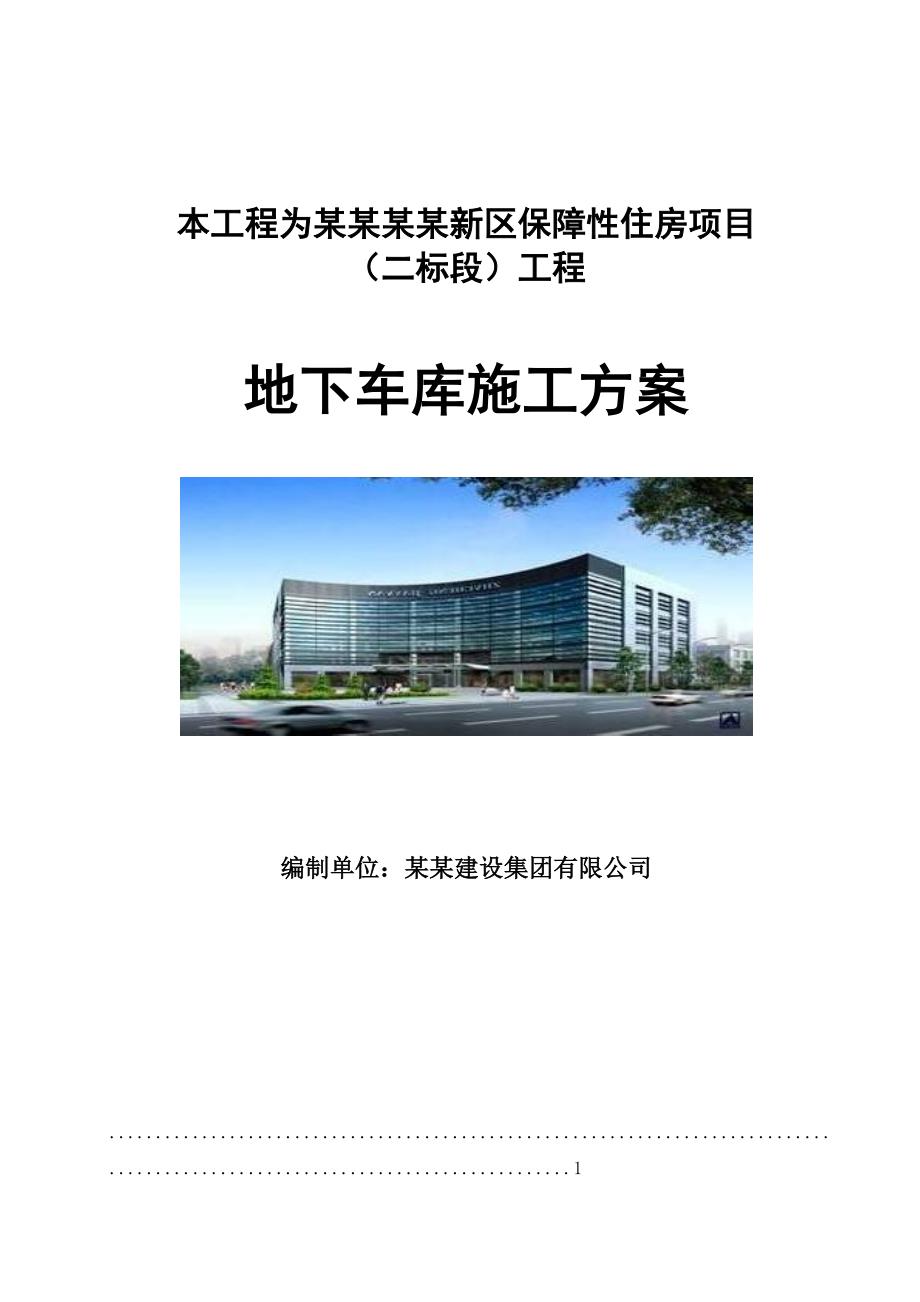

1、本工程为某某某某新区保障性住房项目（二标段）工程地下车库施工方案编制单位：某某建设集团有限公司.12、概况.13、施工部署.24、主要分项施工方法.25、季节性施工措施.19一、 编制依据1. 现行国家规范、规程建筑结构可靠度设计统一标准 （GB50068-2001）建筑抗震设防分类标准 （GB50223-2008）建筑结构荷载规范(2006年版) （GB50009-2001）混凝土结构设计规范 （GB50010-2010）建筑抗震设计规范 （GB50011-2010）建筑地基基础设计规范 （GB50007-2001）人民防空地下室设计规范 (GB50038-2005）地下工程防水技术规范 (
2、GB50108-20082. 20#楼图纸二、 概况：某某新区董家沟公共租赁性住房20楼地下车库建筑面积约为7346.47m2其中人防面积为6553.25 m2 。0.000相当于绝对标高25.400m，基础为钢筋混凝土独立基础筏板基础，本工程结构为框架剪力墙结构，抗震等级为三级（局部二级）。结构底板厚500mm，外墙均为300mm厚，车库顶板为有梁楼盖，板厚300mm350mm。底板、外墙、边柱C30P6、顶板的混凝土均为C30P6抗渗混凝土。本工程底板面标高为-0.500m，车库顶板标高为4.00m，顶板厚300350mm，独立柱基础顶面至底板标高为-1.300-1.400之间。垫层混凝土
3、为C15、厚度为100mm。地下防水采用一道4厚SBS柔性防水，屋面为平屋面，防水层设在保温层上面采用SBS二道6 mm。三、 施工部署1.本工程地下车库建筑面积大，在20-E轴20-D轴之间底板、墙及顶板设有0.800米后浇带，车库结构施工时，采取以后浇带为分段进行流水施工，各工种的人员配备应合理，避免造成误工、窝工现象。主体结构施工期间，配备钢筋工80人，木工135人，混凝土工25人，工人20人。装饰、屋面及防水施工阶段，各工种由西向东穿插配合平行施工。电气与水暖工程及各配套专业贯穿于施工的全过程，应合理安排施工顺序，做好管线、盒、槽、洞口的预埋、预留工作及设备的安装与调试工作。2.工期安
4、排：计划开工日期：某某年5月5日，8月15日结构封顶。本工程结构施工正处于雨季，在工序的衔接配合上应紧骤合理，以保证目标工期的实现。四、 主要分项工程施工方法3.1土方工程3.1.1.土方开挖工程：（1）根据地下车库与周边环境的关系，上部为回填土地下为强风化片麻岩，所以四面侧仅能按11.5放坡，工作面为每边各加0.5m宽。挖土采用机械大开挖配合人工清理，挖到坚石用机械打至设计标高。后二次进挖子、车排出坚石废料余渣人工清除。(2)土方开挖前，应根据工程实际情况编制土方开挖及边坡支护方案。应遵循“分层开挖，严禁超挖”的原则。因为本工程基础为强风化片麻岩所以采用机械打至设计标高所以不可避免造成局部超
5、深，凡是超深部分采用C15毛石混凝土垫至筏板底标高。基础开挖结束后，立即组织有关单位验槽，尽快封底，避免工作面暴露过久。（4）基坑支护本工程基坑西侧边坡2米左右东侧5米左右，采用正常放坡开挖，待基槽开挖完毕采用钢管绑扎防护栏杆，安排专人巡视、检查。3.1.2.土方回填工程：地下车库外墙防水、砖模保护层施工完成，及时进行土方回填。填土前应将基坑底或地坪上的垃圾等杂物清理干净，回填土内有机杂物含量不得大于5%，粒径应符合规定，回填土的含水量应控制在规定的范围内。填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方及时依线铲平，凡低于标准高程的地方，应补土夯实。回填必须采用分层夯实达到设计要求；
6、3.2.模板工程3.2.1.剪力墙、框架柱模板本工程外墙及外围框架柱的混凝土为防水混凝土，外墙均为300350mm厚，框架柱截面尺寸为500500、500650、600600、650650、500700 mm。剪力墙及框架柱模板采用15mm厚多层板，50100mm方木作竖楞（方木均经压刨找平），483.5mm钢管作横楞，14500对拉止水螺栓和钢管斜支撑加固。模板内竖楞间距为200mm，外横楞为2483.5mm钢管间距500mm布置。地下车库外墙14对拉止水螺栓布置间距500mm，内墙柱采用14穿墙螺栓，布置间距500mm，穿墙螺栓外套16PVC塑料管。穿墙螺栓与3型卡配套使用，在墙、柱上、中
7、、下部各加一排483.5mm钢管斜撑，间距1000mm，上下排交错布置。3.2.2顶板模板顶板模板采用15mm厚多层板。主龙骨采用100100mm1000mm单面刨光方木，次龙骨选用50100mm200mm双面刨光方木。顶板支撑系统为钢管扣件式满堂红脚手架，立杆间距为800mm，水平竿间距为1000mm，水平方向每隔5米左右设置斜撑。本工程顶板均为大跨度楼板脚手架为承重脚手架，各轴网间按全跨长度2进行底模起拱。3.2.3.模板加工柱、梁的模板加工必须满足截面尺寸，两对角线误差不小于1mm，尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为
8、龙骨使用。3.2.4.模板安装a、模板安装的一般要求：竖向结构钢筋及人防门等隐蔽工程验收完毕，施工缝处理结束后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。b、墙模板安装顺序及技术要点：安装顺序：模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点：模板安装前，要对混凝土接茬处凿毛。用空压机清除墙内杂物做好测量放线工作。为防止墙根部出现烂根现象，模板安装前，在底板上根据放线尺寸贴海绵条或用1：2水泥砂浆坞严。做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。c.柱模板安装柱模板采用15mm厚多层板制作整体模板，竖楞采用50100mm
9、方木，方木均经压刨找平，每20cm一道。柱箍采用248钢管，第一道在柱根以上300mm处设置，其上每500mm设一道。 d、楼板模板安装顺序及技术要点安装顺序：承重满堂红脚手架主龙骨次龙骨柱帽模板龙骨柱帽模板、顶板模板拼装模板调整验收进行下道工序。技术要点：本工程楼板为有梁楼盖，模板安装以柱轴网梁为铺设单元，按各轴网间跨度的2起拱。起拱部位为中间起拱，四周不起拱。3.2.5.模板的拆除a、墙柱模板拆除在墙柱混凝土强度达到1.2Mpa能保证其表面楞角不因拆除模板而受损后方可拆除，拆除顺序为先纵墙后横墙。拆模时，严禁在上口撬动、晃动或用大锤砸模板，拆除下的模板及时清理堆放。b、顶板模板拆除顶板为大
10、跨度楼板，必须当混凝土强度达到设计强度的100后方可拆除，拆顶板模板时，从房间的一端开始，防止坠落造成安全质量事故。3.2.6.顶板模板支撑刚度及稳定性验算荷载计算木模板自重0.3KN/m2新浇混凝土300厚自重（按平均400mm计算）3000.412KN/m2钢筋自重1.1 KN/m2施工人员及设备2.5 KN/m2F=（0.3+12+1.1）1.2+2.51.419。58KN用483.5mm钢管，间距最大为1000mm，最下一层水平扫地杆距地300mm，中间水平杆间距为1000mm，支撑杆有效面积A489mm2,(内径D41mm)。 抗压强度验算：N=16.711=16.7KNN=Af=4
11、89215=105KN 16.7KN （满足要求）。 稳定性验算：N/xAfN每根立柱承受的荷载A钢管截面积x轴心受压稳定系数，根据钢管立柱长细比求得，L/i(L为水平横杆的最大间距,扫地杆距地面300，设中间一道水平杆与顶板间最大间距为3300-300-10002000mm) 查表得i=15.8L/i=200015.8=126.6查表得x0.41216700/（0.412489）82.89MPa215Mpa (满足要求)。3.3.钢筋工程本工程结构抗震等级为三级(局部二级)，底板、墙、柱及顶板混凝土强度均为C30P6，钢筋的锚固长度除设计有具体标明外，其余按37d施工。采用绑扎搭接的接头，在
12、同一连接区段内，纵向钢筋搭接接头面积百分率为50%时，搭接长度修正系数1.4，为100%时搭接长度修正系数1.6。3.3.1.底板钢筋绑扎：底板钢筋为18200双层双向，钢筋的搭接采用绑扎搭接，上下层钢筋均为y轴方向的钢筋在下，X轴方向的钢筋在上（图面从下到上为Y向，从左到右为X向）。底板钢筋由西向东顺次连接。底板主筋保护层厚度为40mm，上下层钢筋间用14钢筋作马凳支撑，间距1.5m，东西向通长设置（见附图一），底板马凳高度为0.384mm，马凳支撑脚放置在垫层上，柱基的马凳高度为总高度减去42mm，底层钢筋绑扎完毕后，开始放置马凳钢筋，每隔5m左右将马凳的竖向钢筋焊接加长100150mm，
