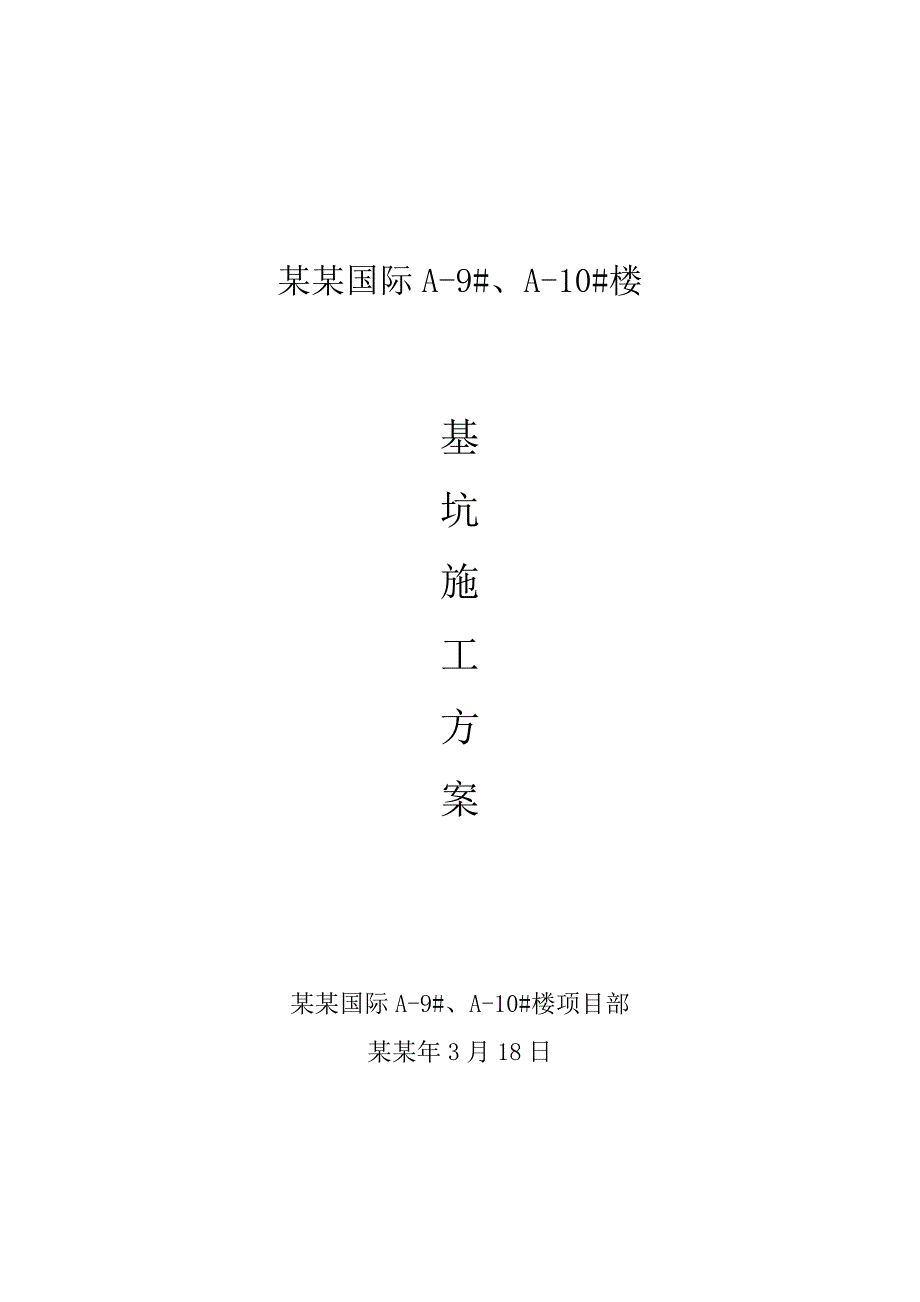

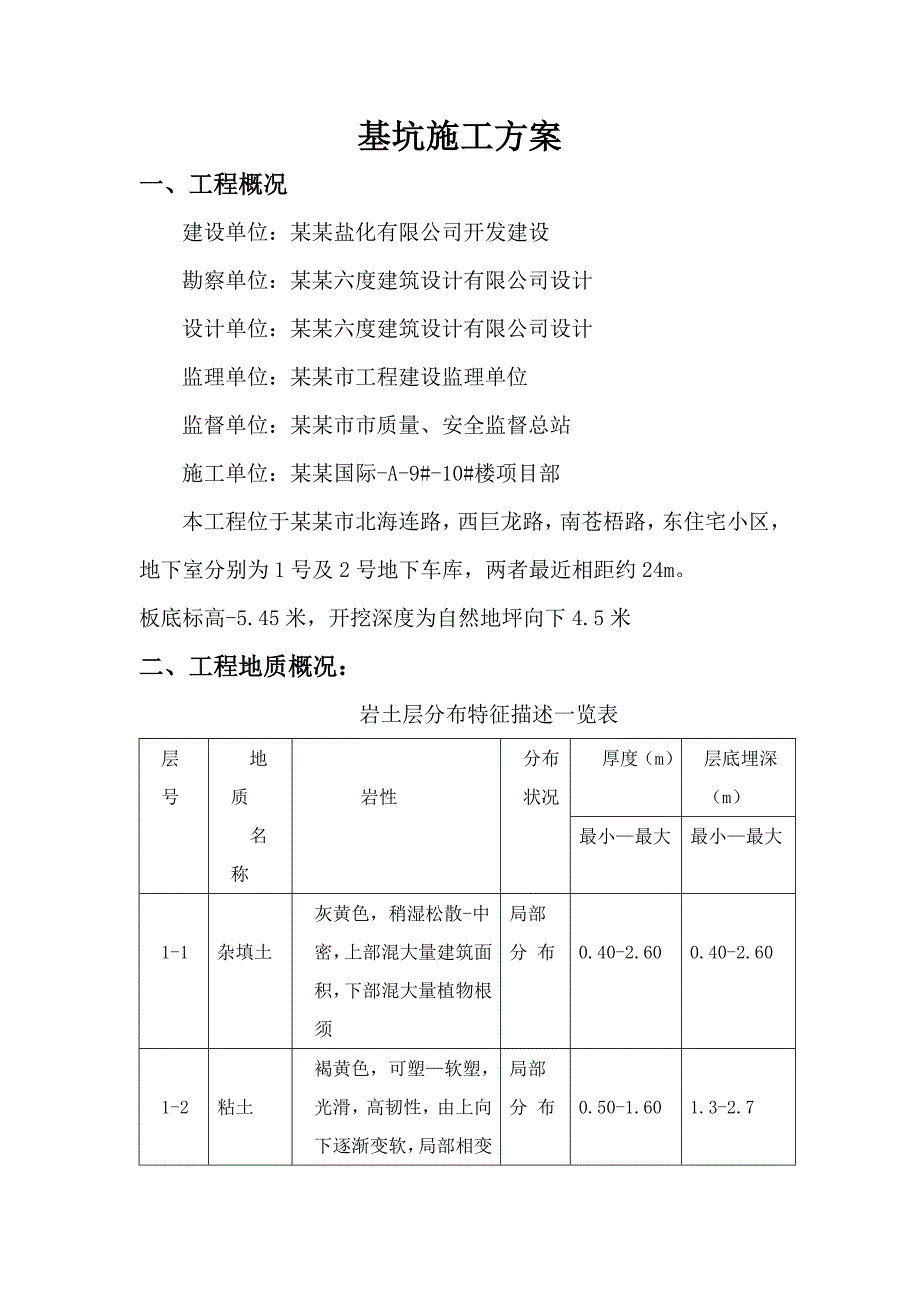

1、某某国际A-9#、A-10#楼基坑施工方案某某国际A-9#、A-10#楼项目部某某年3月18日基坑施工方案一、工程概况建设单位：某某盐化有限公司开发建设勘察单位：某某六度建筑设计有限公司设计设计单位：某某六度建筑设计有限公司设计监理单位：某某市工程建设监理单位监督单位：某某市市质量、安全监督总站施工单位：某某国际-A-9#-10#楼项目部本工程位于某某市北海连路，西巨龙路，南苍梧路，东住宅小区，地下室分别为1号及2号地下车库，两者最近相距约24m。板底标高-5.45米，开挖深度为自然地坪向下4.5米二、工程地质概况： 岩土层分布特征描述一览表层号地质名称岩性分布状况厚度（m）层底埋深（m）最小

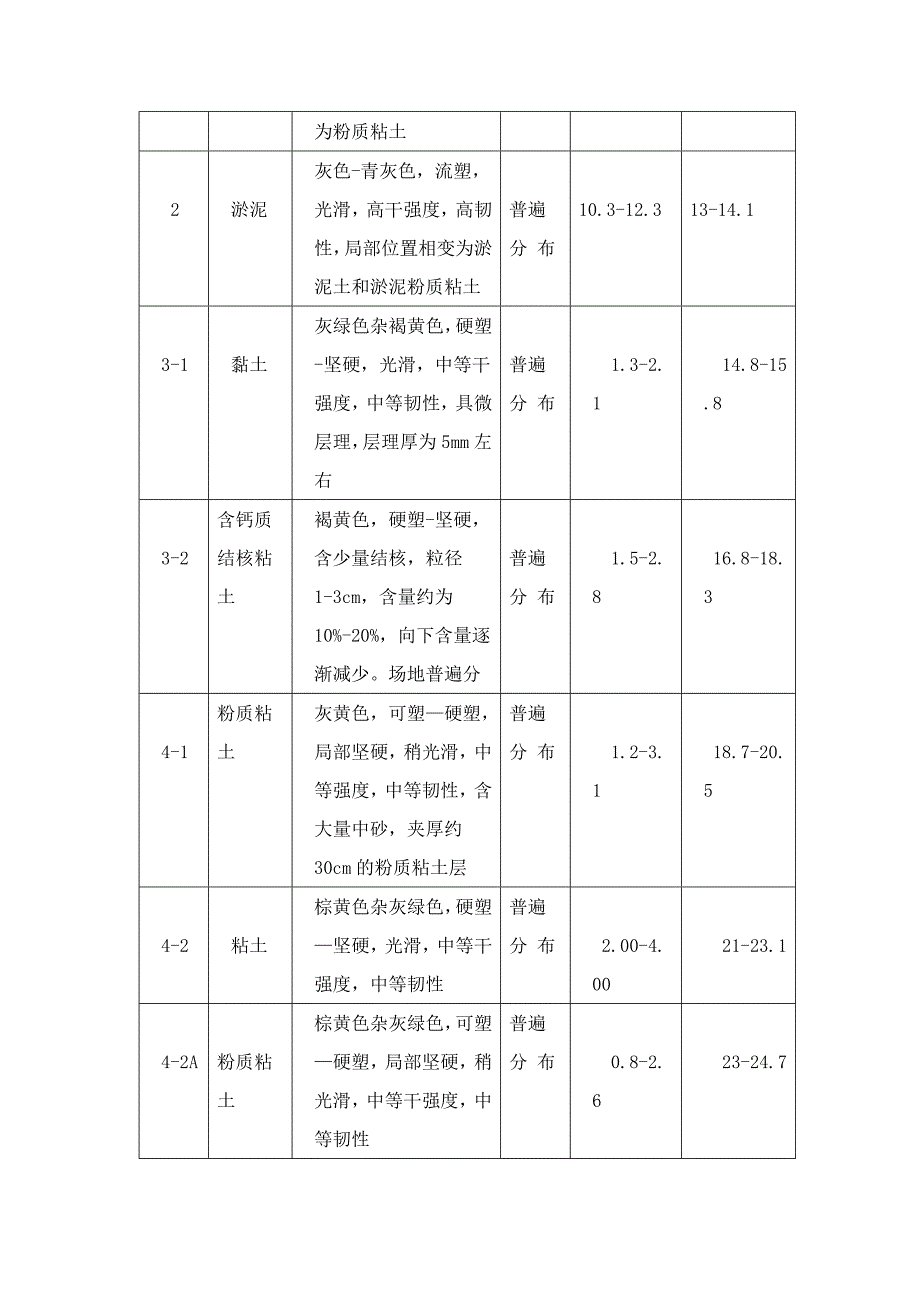

2、最大最小最大1-1杂填土灰黄色，稍湿松散-中密，上部混大量建筑面积，下部混大量植物根须局部分 布0.40-2.600.40-2.601-2粘土褐黄色，可塑软塑，光滑，高韧性，由上向下逐渐变软，局部相变为粉质粘土局部分 布0.50-1.601.3-2.7 2淤泥灰色-青灰色，流塑，光滑，高干强度，高韧性，局部位置相变为淤泥土和淤泥粉质粘土普遍分 布10.3-12.313-14.13-1黏土灰绿色杂褐黄色，硬塑-坚硬，光滑，中等干强度，中等韧性，具微层理，层理厚为5mm左右普遍分 布1.3-2.114.8-15.83-2含钙质结核粘土褐黄色，硬塑-坚硬，含少量结核，粒径1-3cm，含量约为10%-
3、20%，向下含量逐渐减少。场地普遍分普遍分 布1.5-2.816.8-18.34-1粉质粘土灰黄色，可塑硬塑，局部坚硬，稍光滑，中等强度，中等韧性，含大量中砂，夹厚约30cm的粉质粘土层普遍分 布 1.2-3.118.7-20.5 4-2粘土棕黄色杂灰绿色，硬塑坚硬，光滑，中等干强度，中等韧性普遍分 布2.00-4.0021-23.14-2A粉质粘土棕黄色杂灰绿色，可塑硬塑，局部坚硬，稍光滑，中等干强度，中等韧性普遍分 布0.8-2.623-24.74-3含钙质结核粘土棕黄色杂灰绿色，硬塑坚塑，局部可塑，稍光滑，中等干强度，中等韧性含大量钙质结核，粒径1-5cm,大的可达10cm，上部较密集，
4、含量从10%-30%不等，由上自下含量逐渐增多。本层结核含量在场地东侧及北侧含量较高，在东南侧相对渐少。 普遍分 布1.4-3.924.6-26.45-1含铁锰结核粉质粘土夹粘土棕黄色杂黑色斑点，硬塑坚硬，局部可塑，稍光滑，中等干强度，中等韧性，含大量铁锰结核，粒径0.5cm左右，含量15%左右，夹层约20cm的粘土层。普遍分 布1.1-1.827-27.55-2粉细砂棕黄色,灰白色，饱和，密实，分选性差，磨圆度差，含大量石英碎块，该层未穿透。局部分 布三、土方开挖施工准备工作1、学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及技术要求，了
5、解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行安全技术交底。土方开挖前，将各楼桩顶的实际标高标注在桩位图上，对桩顶标高超出设计要求的桩插旗子标记，并向技术人员、施工人员进行交底，开挖时注意桩的标高，以防止将桩破坏。2、编制施工方案研究制定现场场地平整、基坑开挖施工方案；绘制施工总平面图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的
6、土方堆放地点；提出需用施工机具、劳力等计划。3、作好排水设施在施工区域内设置临时性排水沟，将地面水引向集水井，再用潜水泵排入市政污水管网； 300*400的排水沟，排水沟纵向坡度一般不小于2，使场地不积水。4、设置测量控制根据业主给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线和水准标志。龙门板桩离开坑缘2.0M，以利保存，灰线、标高、轴线应进行复核无误后，方可进行场地整平和基坑开挖。四
7、、土方开挖1、开挖方案的确定1）放坡：采用自然放坡的做法，边坡坡比为i=1:6；边坡范围内，留不少于200厚采用人工休整；挖出的土方运出施工场地，由甲方负责指定堆放地点，在基坑深度的6倍范围内不得堆放2）挖土：采用机械开挖，开挖时，应均衡、对称进行，开挖到基底1米以内，其下采用人工开挖，每层开挖高度不应该大于0.5米，现场设有专人监护，严禁超挖。土方开挖时，土建或桩基施工队派人随时配合，对桩顶标高超出设计要求防碍施工的桩，随着土方的开挖将露出淤泥部分的桩进行截除，以防止机械将桩挤偏。人工挖土方采用人工挖土运至基坑边，后由挖土机在坑边挖出装车运走；挖土机工作台下采用铺20mm厚1.5m3m大钢板
8、，前后各一块，防止挖土机在软土层上下陷。要移动时，用挖土机的抓斗移动钢板至所需位置。4）基坑的排水：因施工期间雨水较多，且基础工程量较大，施工周期长；拟除了在基坑周边设置环形盲沟及多个集水井，组成基坑排水系统，以便用潜水泵及时将沟槽内的水排出，以确保坑边坑底不积水和便利施工外，还要在整个基础垫层下加设200厚满地毛石垫层做滤水层。并根据现有出水口设置集水井，集水井基坑支护采用砖模，基槽内设盲沟，将槽内积水派入积水井。设专人负责把集水井中的水及时用潜水泵排出基坑，随有随排，确保基坑无积水。5）护坡：放坡开挖时，要自然铲坡，严禁人工填平找坡。坡体要求整平、夯实，边坡采用40厚C15细石混凝土，内配
9、单层双向4200钢筋网片，按照46米的间距设置15宽的双向分仓缝，缝内采用沥青灌实，确保基坑边坡在雨水时间不被浸泡，不发生滑坡、塌方现象；2、基坑开挖（1）2米深的表土及粘土层采用反铲挖掘机，配备自卸汽车运走。1）基坑开挖程序一般是：测量放线切线分层开挖排水修护坡整平等。基坑开挖时，上部应有排水措施，防止地面水流入坑内冲刷边坡，并准备塑料薄膜，下雨时覆盖边坡，防止塌方和破坏基土；2）基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分块（段）分层挖土。挖土自上而下、分段分层进行，先开挖中部岛心，分层、均匀、对称、平行地开挖。根据土质和水文情况，采取在四面按设计要求进行放坡，以保证施工操
10、作安全。（2）人工开挖、清理余下的淤泥土层。人工开挖土方时，也要象机械挖土一样，分层、均衡、对称进行。人工挖土深度不大于0.6M。挖至设计标高以上200mm时停止开挖，采用人工清土至设计标高，严禁超挖。随即做基础的砼垫层，在其顶面做防腐层。挖出的土方应及时运走，基坑边6H之内（H为基坑深度）严禁超载堆荷（包括挖土、运土机械设备等）。边挖边检查坑底宽度及坡度，不够时及时修整，人工挖土至设计标高，再统一进行一次修坡清底，要求坑底凹凸不平不超过2Cm。土方开挖要按土方开挖图的开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方运输等进行。弃土应及时运出场，以保证坑边边坡和稳定。
11、基坑挖完后立即进行验槽，作好记录。采用人工开挖、清坡时，将土清至机械作业半径范围内，再用机械掏取运走；基底设计标高以上及边坡应预留一层200厚土层用人工清底修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动。3、基坑排水在地下水位以下挖土，应在基坑四侧设300*400排水明沟和集水井，将水位降低至坑底50Cm，以便挖土进行。雨季工时，基坑应分段开挖，并在坑上边口500mm处四周设240厚实心粘土砖砌筑300高安全围堰，以防地面水流入基坑，围堰上用脚手架作的安全围栏1200mm。同时，在围堰的外侧面设一排水沟，将场地面上的水排出，防止场地水流渗入基坑内。还应经常检查边坡和支护情况，
12、以防止坑壁受雨水浸泡造成塌方。4、塌方的处理1）如因土体自立时间过短引起塌方，在塌方位置垂直打入钢管或圆木，围护桩间用水泥砂浆砌筑砖砌体填塞塌方的空隙处，并用水泥砂浆封堵。2）在开挖时如遇暗浜及淤泥，可在开挖前沿开挖线打设垂直木桩，间隔200-400，长度为开挖深度的二倍。3）土方开挖过程中，严禁在基坑四周堆土，挖出的土应及时外运。4）在土方开挖过程中，采用人工挖土将桩头从垫层位置露出，结束后，请监理、设计等有关单位到现场验收桩的位置、质量及标高等。5）在工地附近100M内由施工单位组织人员铺设草包，铲除道路上散落的泥土，冲洗汽车轮胎和道路等措施，共同把保洁工作做好。5、土方施工的安全要求1）
13、基坑开挖时，两人操作间距应大于2.5M，挖土机间距应大于10M。在挖土机工作范围内，不许进行其它作业。挖土应由上而下，分层、均衡、对称进行，严禁挖坡脚或逆坡挖土。2）基坑开挖时要严格按要求放坡。操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时进行支撑或放坡。3）挖土机离边坡应有一定的安全距离，以防坍方，造成翻机事故。4）基坑上下应先挖好阶梯或支撑靠梯，并采取防滑措施。距坑边500mm处四周设240厚实心粘土砖砌筑300高安全围堰，以防雨水、泥浆流入基坑内。5）挖出的土方应及时运走，基坑边6H之内（H为基坑深度）严禁超载堆荷（包括挖土、运土机械设备等）。6）当基坑较深或凉槽时间
14、较长时，为防止边坡失水松散或地面水刷、浸泡影响边坡稳定，应采取有效的保护方法。五、细石砼护坡放坡开挖时，要自然铲坡，严禁人工填平找坡，边坡采用40厚C15细石混凝土，内配单层双向4200钢筋网片，按照46米的间距设置15宽的双向分仓缝，缝内采用沥青灌实，确保基坑边坡在雨水时间不被浸泡，不发生滑坡、塌方现象。1、施工操作工艺1）施工前应刷坡，清除坡面杂物，坡顶和坑底应修成圆角，局部松弱部位应挖除，用3：7灰土回填夯实。2）细石砼护坡应进行压抹，抹时要抹实、抹匀、抹光，并随基层坚实土体的自然凹凸而凹凸。干燥、刮大风天气，在终凝前应进行一次轻轻压抹，使裂缝愈合。3）细石砼与土接缝在边缘应作成阶梯斜槎，在边缘减薄一半，接缝宽度小于50mm，接缝时要抹平抹实。4）对雨后渗水坡，应在雨停不渗水间歇时加速进行。如渗水严重，宜在坡底部设泄水孔和引水沟，集中排除。5）坡顶、坡底均应抹成圆角，并随坡平延200-300mm，以保护坡顶和坡底，防止损坏。6）对坡面上下的抗渗延伸区，采用与护坡配比、厚度均相同的细石砼作为平延施工。7）对细石砼护坡施工完毕后，应即时养护，并保持足够的养护时间，以防护坡开裂。2、质量标准1）细石砼的配合比应符合设计要求。
