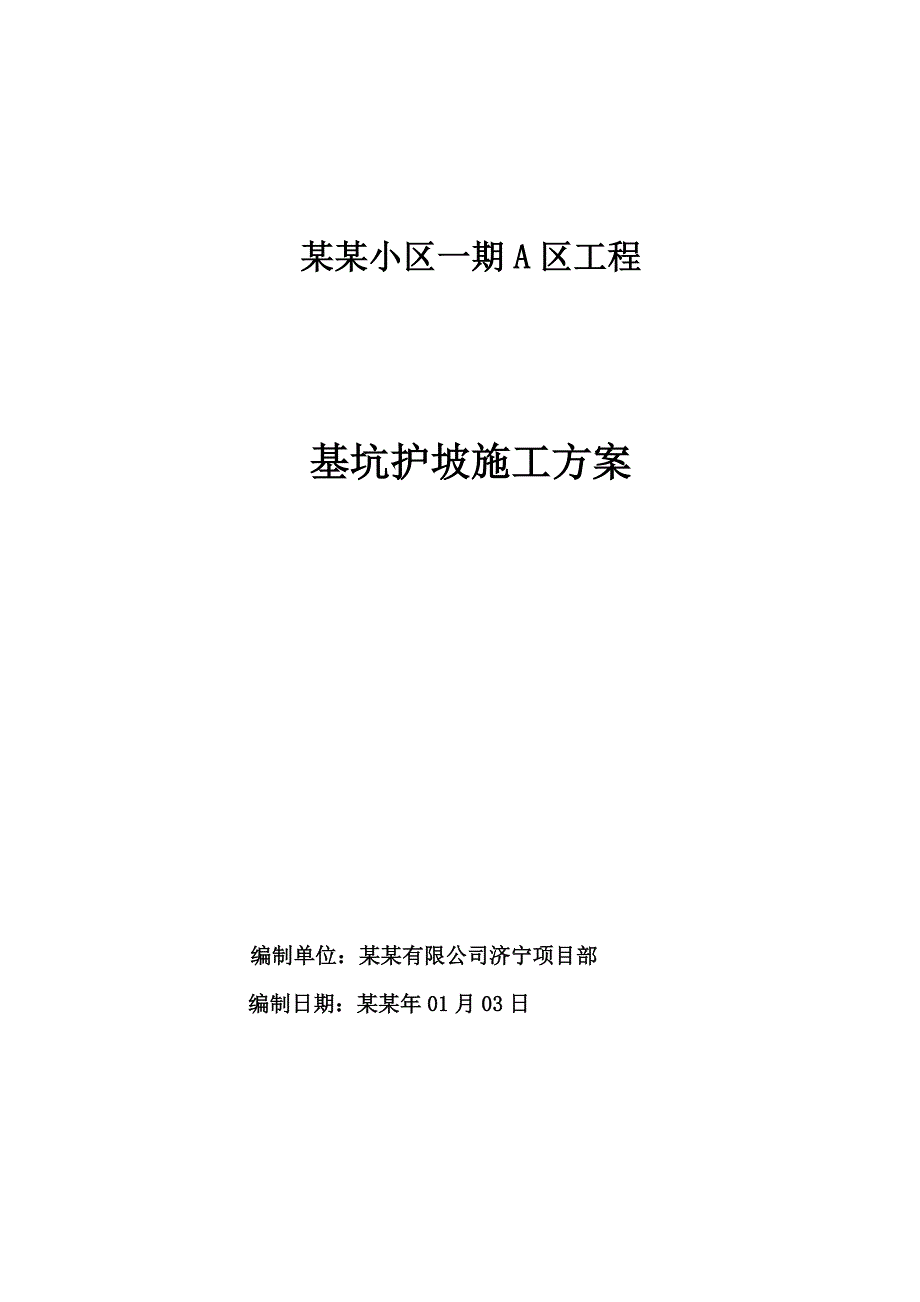

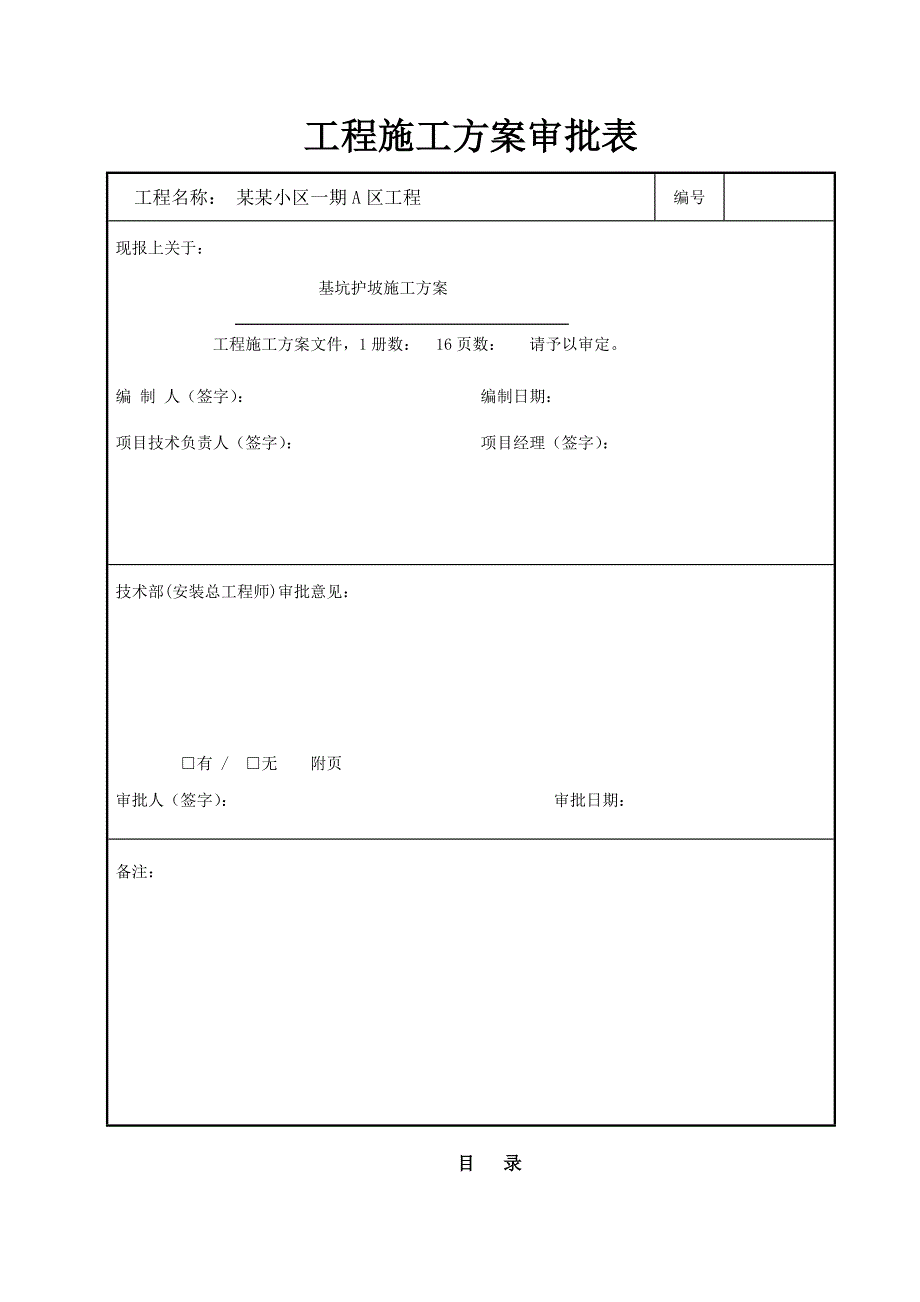

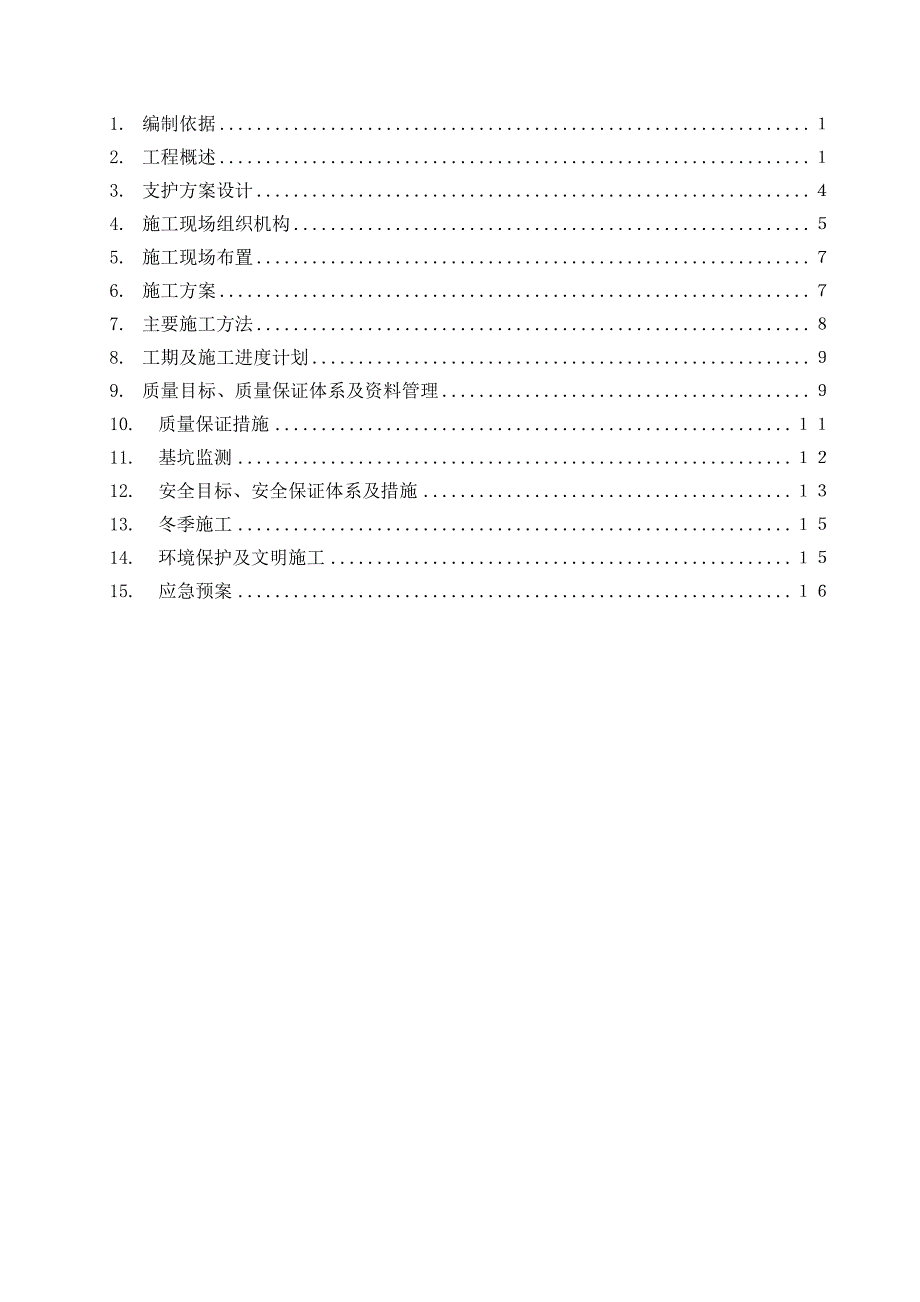

1、某某小区一期A区工程基坑护坡施工方案编制单位：某某有限公司济宁项目部编制日期：某某年01月03日工程施工方案审批表工程名称： 某某小区一期A区工程编号现报上关于： 基坑护坡施工方案工程施工方案文件，1册数： 16页数： 请予以审定。编 制 人（签字）： 编制日期： 项目技术负责人（签字）： 项目经理（签字）：技术部(安装总工程师)审批意见：有 / 无 附页审批人（签字）： 审批日期：备注：目 录1.编制依据2.工程概述3.支护方案设计4.施工现场组织机构5.施工现场布置6.施工方案7.主要施工方法8.工期及施工进度计划9.质量目标、质量保证体系及资料管理10.质量保证措施11.基坑监测12.安
2、全目标、安全保证体系及措施13.冬季施工14.环境保护及文明施工15.应急预案1. 编制依据1.1国家现行有关规范 工程测量规范（GB50026-93） 建筑变形测量规程（JGJ/T8-97） 建筑地基基础设计规范（GB50007-2002） 建筑基坑支护技术规程（JGJ-120-99） 锚杆喷射混凝土支护技术规范（GB50086-2001） 建筑地基与基础工程施工质量验收规范（GB50202-2002）建筑工程施工质量验收统一标准（GB50300-2001）1.2有关文件1.2.1、山东省济宁地质工程勘察院提供的某某小区南区二期岩土工程勘察报告09056；1.2.2、甲方提供的施工图纸。1.
3、3其它施工现场场地条件、周边环境及甲方的要求。2. 工程概述2.1工程概况序号项 目内 容1工程名称某某小区一期A区工程2建设单位济宁嘉厚房地产开发有限公司3设计单位深圳市建筑设计研究总院有限公司4勘察单位山东省济宁地质工程勘察院5监理单位济宁市东方工程监理有限公司济宁市建设监理公司6总包单位某某有限公司7质量监督站济宁市质量监督站8地理位置山东省济宁市任城新区9建筑面积总计.35m210地下室面积23242 m2110.00标高相当于绝对高程39.6m12建筑功能住宅、车库、幼儿园、会所13建筑层数6#楼：地下1层；地上：9层。7#、9#、11#楼：地下1层；地上：18层。8#楼：地下1层；
4、地上：11层。10#楼：地下1层；地上：12层。25#、26#楼：地下1层；地上：24层。车库：地下1层 14结构形式住宅、车库基础：预应力混凝土管桩基础；车库主体结构：框剪结构；住宅楼：剪力墙结构； 15基础持力层（12）、（13）、（15）中细砂、粘土与粉质粘土层、粘土夹粉质粘土16基底标高承台梁底标高：-8.6、-8.2、-8.0、-7.9、-7.8、7.6、m；基础底板标高：-7.3m17场地平均标高39.478m2.2 工程地质和水文地质条件2.2.1工程地质条件场区地貌属冲洪积平原。拟建场地东南部为新征农田，其余为拆迁场地，局部堆集少量建筑垃圾，场地中南部有一废弃鱼塘，深约4m，局
5、部2.5m。相对高差4.2m,地势较平坦。勘探深度范围内揭露的地层除层素填土外，其余地层主要由粘性土、粉土及砂层组成，自上而下共分十五层（不含亚层），现分述如下：（1）层素填土，场地内广泛分布，平面分布无明显规律，厚度0.503.50m，属开挖范围，平均厚度1.35m。层底标高平均值为38.21m。（2）层粘土夹粉质粘土，场地内均有分布，厚度变化较大，干强度高，属开挖范围，平均厚度2.05m。层底深度平均值为2.62m，层底标高平均值为36.72m。（3）层粉土夹粉砂，局部缺失，平均厚度为1.25m。层底平均深度3.80m，层底平均标高35.49m。（4）层粉质粘土，本层局部有分布，平均厚度0
6、.79m，层底深度平均值4.30m，层底标高平均值为35.06m。（5）层粘土，场地内局部缺失，其它地方广泛分布，层厚平均值为0.98m，平均深度5.04m，属开挖范围，层底标高平均值为34.23m。（6）层粉质粘土，场地内均有，层厚平均值为2.89m，层底平均深度为7.97m，层底标高平均值为31.32m。（7）层中细砂，场地内仅局部分布，主要分布于场地西端，平均厚度1.26m。层底深度平均值为了8.96m，层底标高平均值为30.38m。（8）层粘土，场地内均有分布，缺失区域断续、零散，力学性质好，厚度变化较大0.50-5.00m，平均厚度2.03m，层底深度平均值为10.13m；层底标高平
7、均值为29.17m。（9）层粉质粘土，场地内仅局部分布，厚度变化较大，层厚0.30-9.60m平均厚度2.99m。平均深度12.61m，层底平均标高为26.66m。（9-1）中细砂，场地内局部分布，层厚平均值为0.73m，层底深度度平均值为9.43m，层标高平均为29.64m。（10）中细砂，场地内局部分布，厚度大，力学性质好，平均厚度2.49m。层底深度平均值为14.55m，层底标高平均值为24.86m。（11）层粉质粘土夹粘土，场地内普遍分布，厚度变化较大，力学性质好，平均厚度6.78m。层底深度平均值为21.74m，层底标高平均值为17.54m。（12）中细砂，场地内局部分布，缺失区域断
8、续、零散。平均厚度1.79m。层底深度平均值为23.59m，层底标高平均值为15.81m。（13）层粘土与粉质粘土互层，场地内均有分布，力学性质好，厚度变化较大，层厚3.00-10.80m，平均厚度6.69m。层底深度平均值为30.83m，层底标高平均值为8.46m。（14）中细砂，场地内局部分布，主要在8#-11#楼区域集中分布，平均厚度2.05m。层底深度平均值为33.05m，层底标高平均值为6.34m。（15）层粘土夹粉质粘土，场地内局部分布，缺失区域零散、断续，未揭穿。平均厚度6.59m。层底深度平均值为39.75m，层底标高平均值为-0.48m。2.2.2 气象、水文地质条件（1）济
9、宁地区属暖温带半湿润季节性气候，四季分明。具有春季风大而干燥，夏季湿热而多雨，秋季天高气爽，冬季寒冷而少雨的气候特征。一般降水多集中在6、7、8、9四个月，降水量占全年的80%以上。（2）场区地下水为第四系孔隙水，以大气降水入渗、侧向径流为主要补给来源，以人工开采、侧向径流和地表蒸发为主要排泄途径,动态类型主要为入渗开采、径流型。地下水位随季节及气象周期呈周期性变化，一般自每年9月份至来年年初为枯水季节，年初到9月份为丰水季节，地下水位埋深10.35-14.55m，平均13.58，水位标高25.68-25.73m，平均25.7m。水位年变幅在25m之间, 历年最高水位标高32.146m m。2
10、.3 工程技术要求与工程特点2.3.1技术要求（1）.土方开挖满足规范要求及配合基坑支护施工。（2）.基坑支护方案和施工质量确保基坑边坡稳定和周边建筑物的安全使用。2.3.2工程特点根据场地环境条件、工程地质条件及甲方要求。本基坑边坡优化设计方案：基坑支护采用1：0.5插筋喷浆支护。2.4 施工内容边坡支护方案设计、支护结构施工管理。3. 支护方案设计3.1基坑支护方案选择基坑支护设计与施工质量的好坏是整个工程能否顺利进行施工的关键，稍有不慎就可能影响后期工程的施工，同时会影响周围建筑物的安全及周围居民的正常生活，造成不良的社会影响。因此基坑支护的关键是控制基坑开挖影响范围内边坡土体的变形，以
11、避免对以上周边环境产生不利影响，故支护设计的实质是变形控制和经济费用设计。本工程在制定基坑支护方案时要重点考虑以下几个因素：安全可靠性；技术先进性、合理性；施工可行性；经济节约；工期合理。 本基坑支护方案，在根据该工程的地质勘察报告、结构设计图纸及现场实际情况，经充分研究论证我公司选择插筋喷浆支护方案。3.2方案设计A.支护剖面采用插筋喷浆支护采用1:0.5放坡，摩擦钉。摩擦钉采用118钢筋，长为1.00m，竖向间距均为2.0m，横向间距2.50m，用12加强筋验纵横向连接，挂2mm厚钢板网，网眼尺寸为40x60mm，基坑深度：H=7.3m。喷射砼设计强度C20，喷射砼配比为水泥:砂:碎石1:
12、2:2 ，根据需要可在混合料内掺加水泥重量3%的速凝剂，喷射砼厚度50mm。B.说明坡顶设置散水和坡底设置护脚，散水宽0.8m，护脚插入基底以下不少于30cm。 做好防排水工作。混凝土面层在滞水层部位设导水管；坡顶6m内由总包方硬化地面，设置排水系统，坡顶2m内不得堆载；坡脚设置排水沟及集水坑。施工过程中，发现场地条件（各种管线、地层、水位等）与勘察报告不相符，及时按照实际地层条件和环境条件由设计人进行边坡安全性验算，以保证基坑边坡的安全，必要时采取加固措施。4. 施工现场组织机构4.1组织机构关系图项目工程师项目副经理技术部质保部钢筋加工组修坡组挂网组面板喷射组项目经理4.2劳动力组织我们在
13、研究了工程的特点以后，除选择了经验丰富的项目班子成员外，并拟选派抽调技术成熟、组织严密，有同类工程施工经验的施工队伍，拟投入1支具有丰富岩土工程经验的施工队，负责基坑支护的施工，并专门派一支3人组成的检测信息化施工小组，在项目部的统一安排下，分别完成相应的工程施工和监测任务。为确保工期完成，我们将开展劳动竞赛，互相激励促进，奖优罚劣。并且要求队伍素质高，资源保障有力及时。为缩短工期，降低劳动强度，我们将最大限度地提高机械化施工水平。本工程拟投入的工人人数为：技术工人20人，电工1人，电焊工2人；配合普通工10人。4.3 项目主要人员岗位职责4.3.1项目经理、副经理.认真贯彻执行国家的各项规范
14、、规定，努力提高工作效率，技术业务上自觉执行各种技术规范，对工程实行全面质量管理。对职工经常进行质量教育，树立质量第一、创优良工程意识，一切以保证工程质量、工期、安全为前提开展工作。.对工程施工实施全过程控制和领导，组织保证质量、工期、安全等措施的落实，对施工人员择优录用，严格岗位考核，奖勤罚懒。.受公司法人代表委托与建设单位、设计部门、质量监督部门、等单位进行联系，并密切与他们配合共同提高施工质量，妥善解决施工中可能出现的和已经出现的问题。.对参加施工的人员进行质量、安全文明施工教育，教育职工遵守各种社会治安，市容环卫及施工有关的各项规定，处理好与各有关部门的关系，教育职工重合同、守信誉、重质量、保工期，全面提高职工的技术素质和政治素质。4.3.2项目总工程师.执行规范规程的各项技术要求，熟悉设计施工图的各项设计要求，并根据设计和甲方
