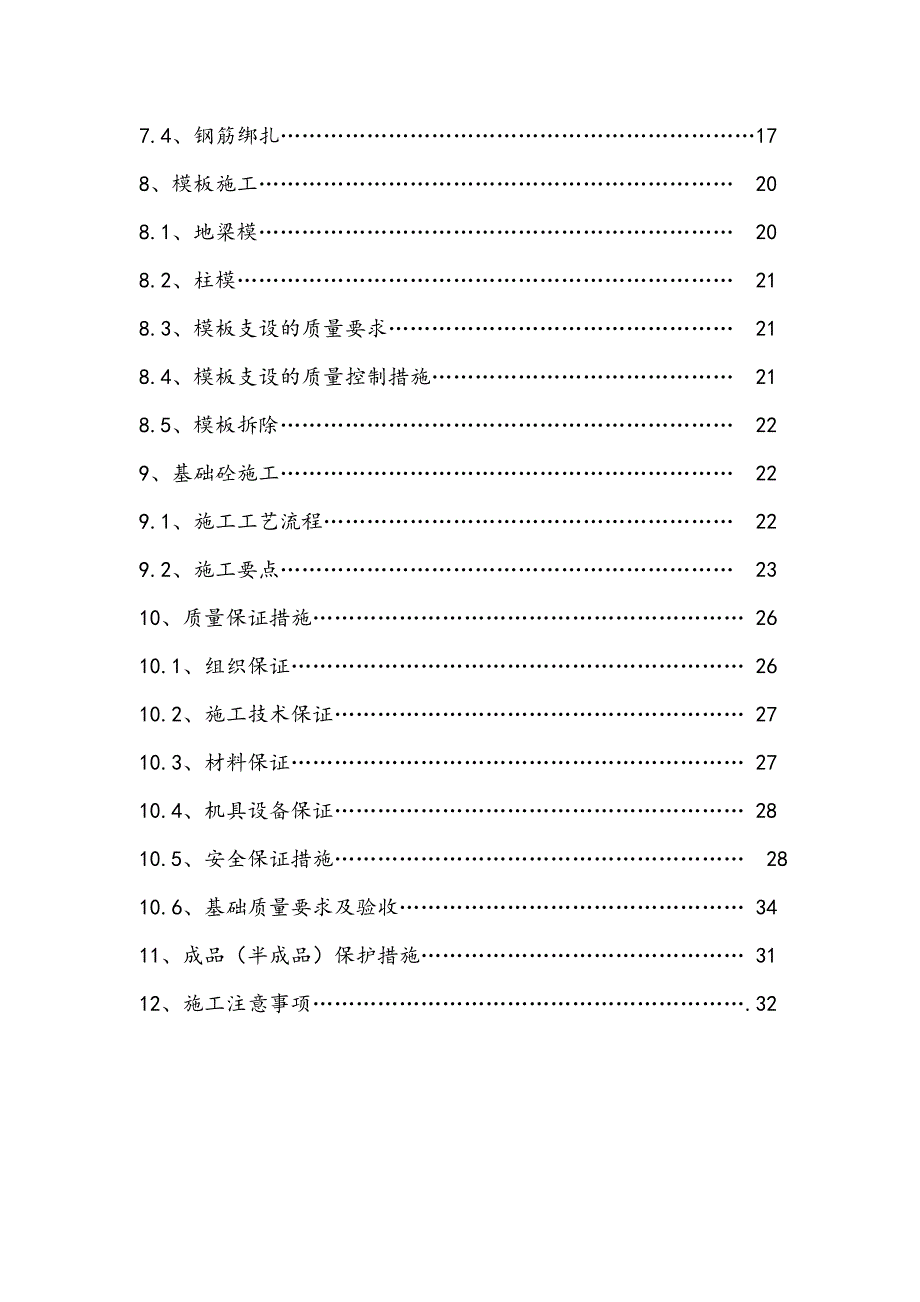

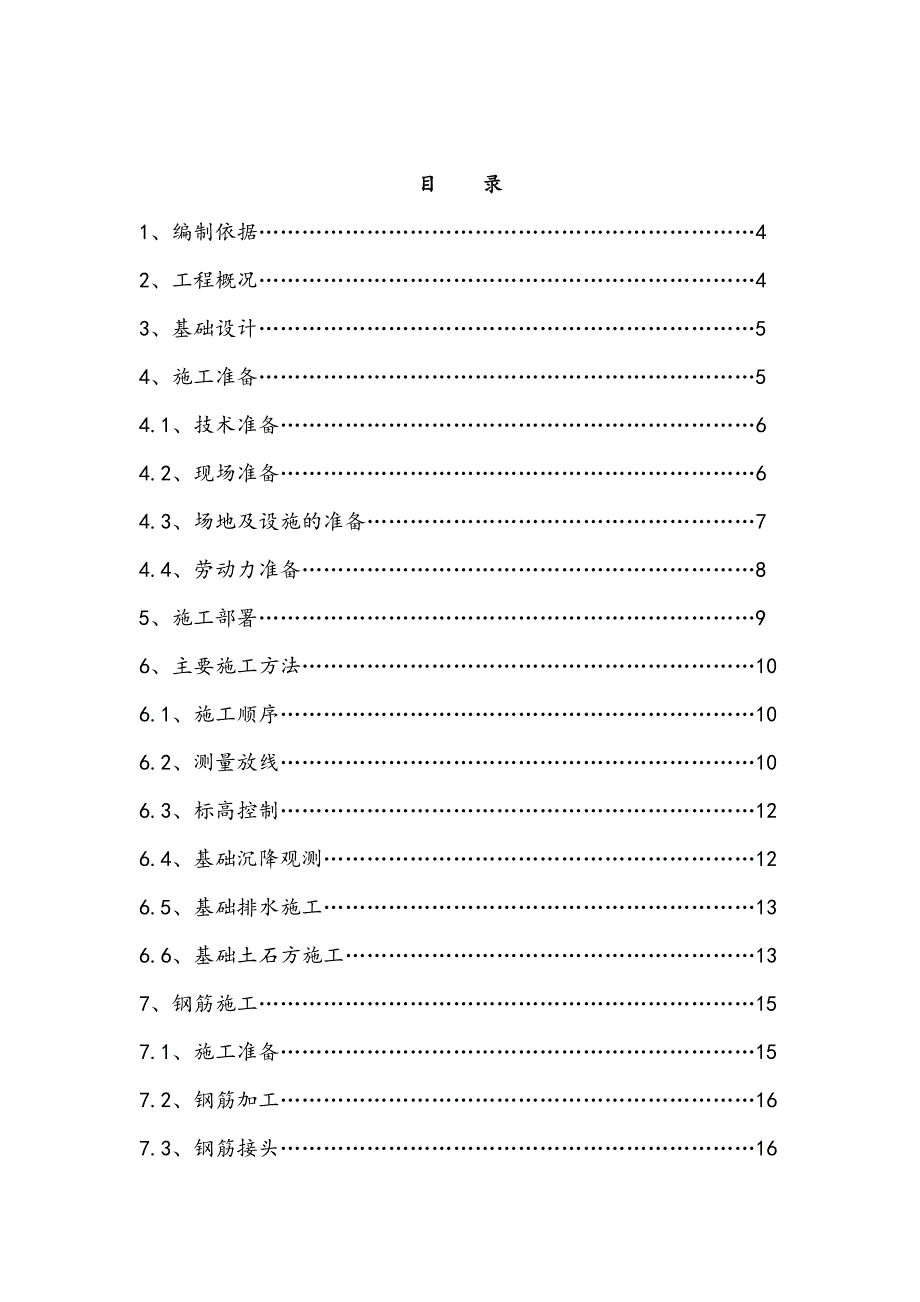

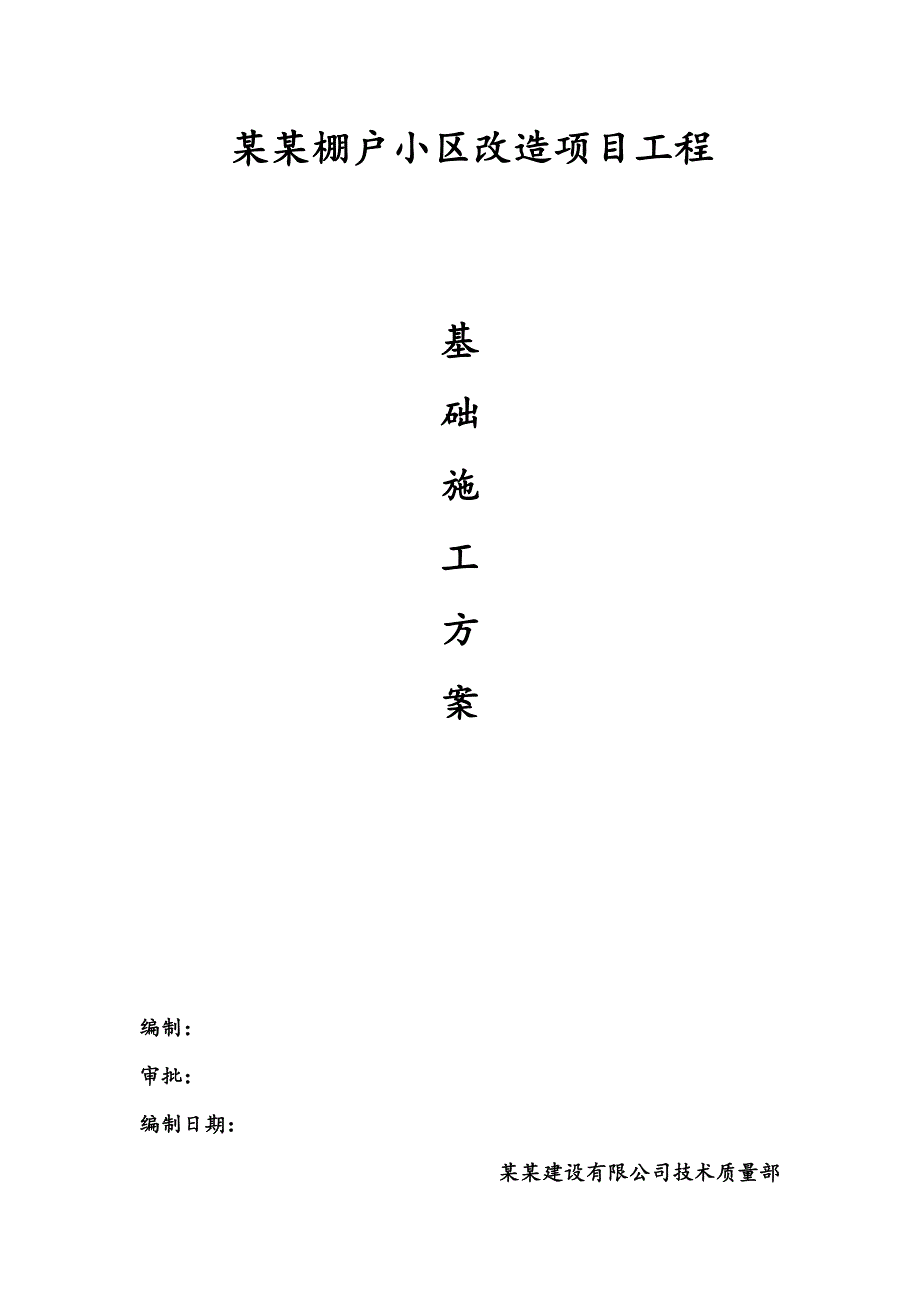

1、 某某棚户小区改造项目工程基础施工方案编制： 审批： 编制日期： 某某建设有限公司技术质量部目 录1、编制依据42、工程概况43、基础设计54、施工准备54.1、技术准备64.2、现场准备64.3、场地及设施的准备74.4、劳动力准备85、施工部署96、主要施工方法106.1、施工顺序106.2、测量放线106.3、标高控制126.4、基础沉降观测126.5、基础排水施工136.6、基础土石方施工137、钢筋施工157.1、施工准备157.2、钢筋加工167.3、钢筋接头167.4、钢筋绑扎178、模板施工 208.1、地梁模 208.2、柱模 218.3、模板支设的质量要求 218.4、模板
2、支设的质量控制措施 218.5、模板拆除 229、基础砼施工 229.1、施工工艺流程 229.2、施工要点 2310、质量保证措施 2610.1、组织保证 2610.2、施工技术保证 2710.3、材料保证 2710.4、机具设备保证 2810.5、安全保证措施 2810.6、基础质量要求及验收 3411、成品（半成品）保护措施 3112、施工注意事项.321、编制依据1、甲方提供的施工图纸2、图纸会审、设计交底记录及设计变更洽商等3、建筑施工手册（四）4、建筑工程施工质量验收统一标准（GB50300-2001）5、建筑工程施工安全操作规程（DBJ 01-62-2002）6、民用建筑工程室内
3、环境污染控制规范（GB50325-2001）7、建筑地基基础工程施工质量验收规范（GB 50202-2002）2、工程概况本工程为下花园区煤矿棚户区改造项目河西小区12、13、16、17、19、20、21、22、23、24、27楼住宅楼工程，其地址位于下花园区，总建筑面积为77190.29 平方米，由（包括地下室）组成，为多层住宅，屋顶高度约17.95米。3、基础设计（1）基础持力层为粉质粘土及粉土，fak=140Pa（2）基础形式主要分布为钢筋混凝土带基。（3）基础混凝土强度等级：垫层C10，其余为C30。（4）基础钢筋：采用了一级钢筋（HPB235）、二级钢筋（HRB335）和三级钢筋（H
4、RB400），钢筋最大直径为25mm。4、施工准备4.1、技术准备1、熟悉、审查图纸及有关设计文件，了解、贯彻设计意图；施工前必须做好的一项准备工作，本工程的熟图与审图重点是：（1）审查设计图纸及说明是否完整、齐全、清楚，图中的尺寸、标高是否准确，图纸之间是否有矛盾；（2）基槽坑支护工程与结构之间是否有矛盾，结构支撑对土建施工是否有影响；（3）各种材料供应是否有问题，规格、性能、质量等能否满足设计要求；（4）基础施工方案设计是否便于土石方开挖及大型机械的开行及作业。2、掌握地形、地质、水文等勘察资料进行地形、地质、水文等自然条件的调查，内容包括：（1）地形情况 包括地形起伏，交通，拟建区域附近
5、建筑物及地下管线的情况；（2）基础地质情况：地层构造、岩石的性质与类别、承载能力、渗透性等；（3）水文资料：水质、地下水的质量，含水层厚度，流向、流量、流速，地下水最高及最低水位等；（4）气象资料：气温情况、季节风情况、雨量、雨季的期限等。3、编制专项施工方案的重点是：施工部署、施工方法、进度计划。4、其他一般工程所需的技术准备工作。4.2、现场准备1、临设搭建（1）按施工组织设计的总平面布置的要求，尽早搭建好钢筋房、木工房、机修房、水泥房、保卫房等设施。（2）安装并调试好塔吊、搅拌机、钢筋加工机械、木工加工机械等。（3）按施工组织设计的总平面布置的要求，尽早接通水源和电源。2、施工测量放线（
6、1）平面控制网的测定及控制桩的保护。（2）标高的引测及基准水准点的保护。（3）测量放线完成后，应做好土石方开挖与基础结构、主体结构与用地红线的相对位置校核，防止发生偏差，给后继工作留下隐患。4.3、场地及设施的准备（1）为了施工方便和行人的安全，应用围档将施工用地围护起来。围档的形式应符合市容管理的有关规定和要求，并在主要部位设置标牌，标明建筑工地名称、施工单位、工地负责人、建筑面积等，书写应规范、工整。（2）施工现场临时设施搭设；塔吊基础施工及塔吊安装、验收；材料计划；材料进场及验收、复检合格；施工道路及临时排水设施；施工用水、用电到位。a、基础施工机械设备需用计划：序号设备名称设备功率及台
7、数总功率备注1QTZ40塔机3台租用2QTZ50塔机2台租用3QTZ63塔机1台租用4QTZ315塔机2台租用5手持式风动凿岩机4台自备6振动电机1.1KW*5台4.4KW自备7元盘锯4.5KW*5台租用8钢筋切断机2.2KW* 5台4.4KW自备9钢筋弯曲机3KW*5台6KW自备10英格索兰RPH750高风压移动式螺杆空压机18.5KW*10台185KW租用11盘元调直机7.5KW*5台7.5KW自备12潜水泵2.2KW*5台11KW自备13 压路机6台租用14挖掘机6台172KW租用15装载机6台 租用16自卸汽车30台自备1718b.测量仪器配备仪 器 名 称型 号数量使 用 部 位备
8、注全站仪索佳250K5台放样建筑物角点坐标检校合格水准仪（配5m塔尺）DS35套控制网建立及标高抄测检校合格普通钢尺50mm 5把施工放样检校合格对讲机20台施工通讯小卷尺、线锤、墨斗、铅笔、毛笔、斧头、木桩、等配套工具若干4.4、劳动力准备施工队伍应根据劳动力需求计划确定，项目经理部应组织对进入工地的劳务人员做好三级安全教育，特殊工种应进行技术考核，做到持证上岗，并对全体劳务人员进行工程情况介绍，进行施工技术交底。5、施工部署（1）由项目经理统筹安排各项主要工作，召集项目部各岗位人员开会，研究落实各项准备工作，作到事事有人负责，项项有人落实。（2）由项目技术负责人编制基础施工专项技术方案。（
9、3）由项目预算人员计算出各种物资、材料需用计划。（4）项目技术内业，及时对各种材料进行入场复检，把砂、石、水泥送试验室作砼、砂浆的试配。根据现场的实际情况对试验室的试配比进行施工配合比的确定工作。（5）项目施工人员，负责现场各种临时设施的搭建。（6）项目测量人员，负责建筑物的定位测量。（7）项目材料员，负责各种物资、材料的及时入场。（8）项目安全员，负责落实现场安全文明施工的各种设施布置。（9）项目保卫人员，负责现场的安全保卫和门前三包工作。6、主要施工方法6.1、施工顺序 本基础工程结构施工顺序如下：条形基础施工顺序：放线定位土石方用机械开挖下部30cm厚用人工开挖基础验槽检查浇C10砼垫层
10、基础梁放线基础底板和梁钢筋绑扎焊接防雷接地支基础梁模板柱插筋固定验筋基础C30砼浇捣养护拆模板砌墙身处砖基础挖运土石方回填碾压夯实浇地面砼垫层首层墙体柱放线基础砖砌筑基础验收6.2、测量放线1、轴线测量（1）控制点的选取基础开挖前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。具体以主体结构外框距轴线1m的主轴线设置控制桩点，形成“口”形的主轴线平面控制网。控制桩点设在已有的稳固地面。（2）控制点的定位以建设单位指定的桩点为准用直接测定法，采用全站仪进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后，在已
11、有建筑物墙上的，应用红三角标记和注明轴线号；地面上的控制点用砼浇筑成300mm300mm800mm桩，顶面复以200mm200mm4mm钢板，板面上刻十字作为桩点标志，并砌筑窨井形式加以保护。基槽开挖及基础施工阶段采用“外控法”，对于矩形部分，从主控点引出外边线轴线矩形方格网后，测量出其它轴线。“外控法”在实施过程中，先将外边线主控轴线控制点引测到距主轴线外约3m处，并作好标记，加以保护。相邻两个控制点其间不应有障碍物。2、施测程序与方法根据建设单位提供的基准点及基准线用于定位控制，高程水准点用于水平标高控制。根据基准点及基准线，测定出本工程定位主控轴线及引桩点并绘图上墙。在平面的各个投测点都进行测量之后，用全站仪进行角度与距离的闭合检测，其角度误差应10秒，距离差3mm,校核后测出各轴线，放出控制线。 需用测量仪器：索佳250全站仪一台、水准仪一台、50m长钢尺两把、拉力表两个、温度计两支、水准塔尺一根。 钢尺读数调整： 温度调整=Ld(T-20) 拉力调整=（P-P0)L/A E 其中：L=量度距高， d=钢尺长度系数(1410-6) T=量度是温度； P=校准时拉力（10Kg); P0=量度时拉力； A
