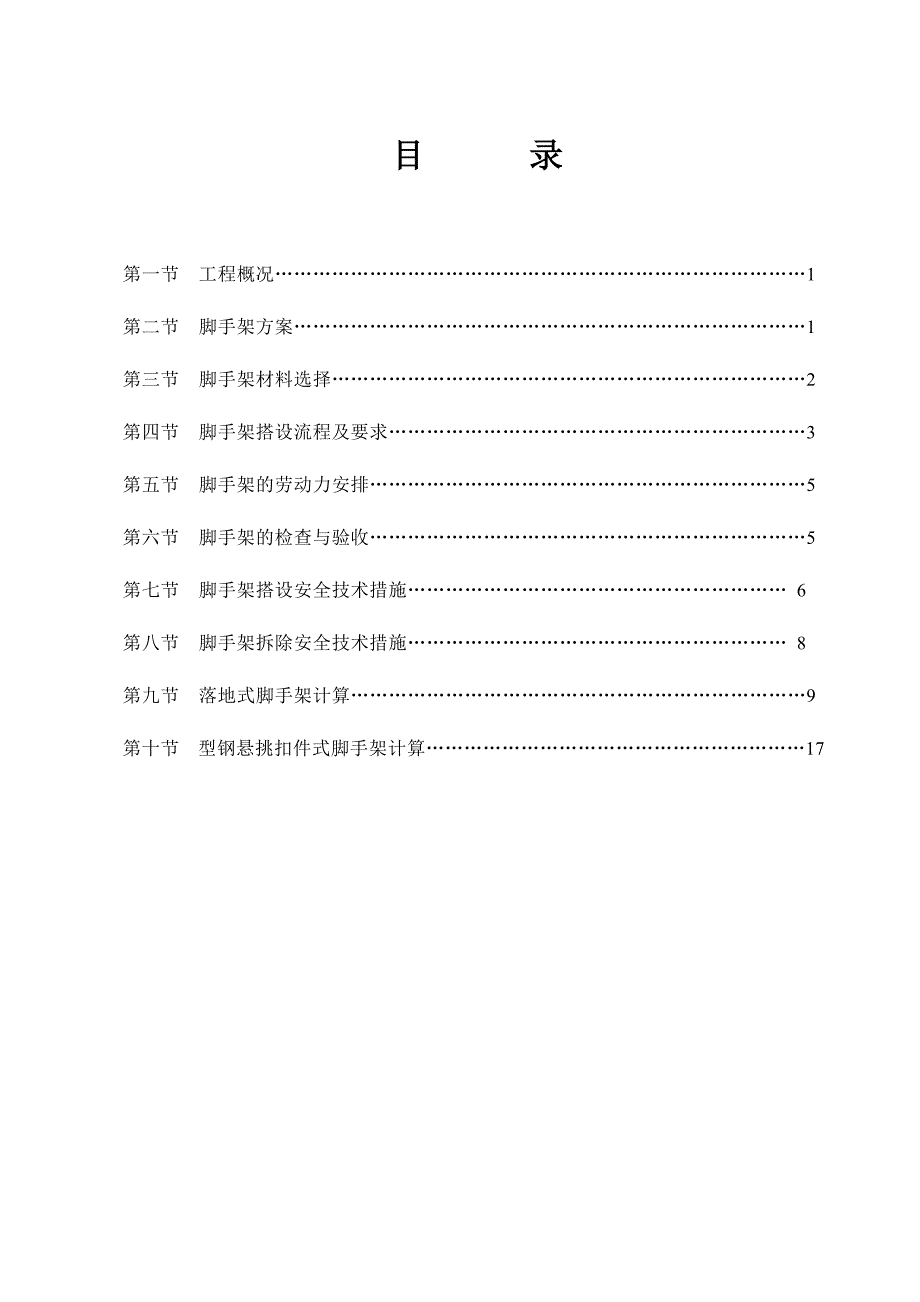

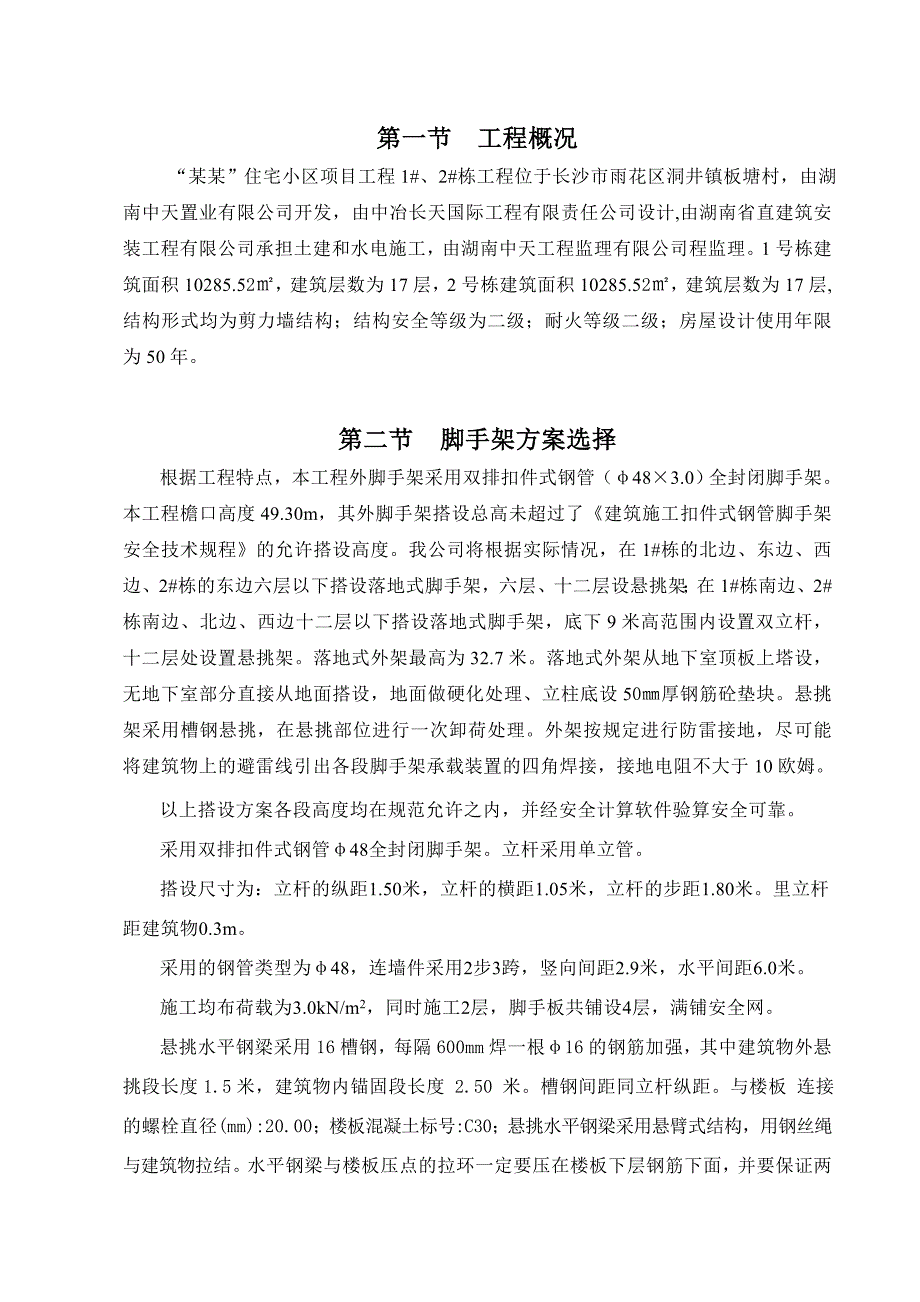

1、目 录第一节 工程概况1第二节 脚手架方案1第三节 脚手架材料选择2第四节 脚手架搭设流程及要求3第五节 脚手架的劳动力安排5第六节 脚手架的检查与验收5第七节 脚手架搭设安全技术措施 6第八节 脚手架拆除安全技术措施 8第九节 落地式脚手架计算9第十节 型钢悬挑扣件式脚手架计算17第一节 工程概况 “某某”住宅小区项目工程1#、2#栋工程位于长沙市雨花区洞井镇板塘村，由湖南中天置业有限公司开发，由中冶长天国际工程有限责任公司设计,由湖南省直建筑安装工程有限公司承担土建和水电施工，由湖南中天工程监理有限公司程监理。1号栋建筑面积10285.52，建筑层数为17层，2号栋建筑面积10285.52
2、，建筑层数为17层,结构形式均为剪力墙结构；结构安全等级为二级；耐火等级二级；房屋设计使用年限为50年。第二节 脚手架方案选择根据工程特点，本工程外脚手架采用双排扣件式钢管（483.0）全封闭脚手架。本工程檐口高度49.30m，其外脚手架搭设总高未超过了建筑施工扣件式钢管脚手架安全技术规程的允许搭设高度。我公司将根据实际情况，在1#栋的北边、东边、西边、2#栋的东边六层以下搭设落地式脚手架，六层、十二层设悬挑架；在1#栋南边、2#栋南边、北边、西边十二层以下搭设落地式脚手架，底下9米高范围内设置双立杆，十二层处设置悬挑架。落地式外架最高为32.7米。落地式外架从地下室顶板上塔设，无地下室部分直
3、接从地面搭设，地面做硬化处理、立柱底设50厚钢筋砼垫块。悬挑架采用槽钢悬挑，在悬挑部位进行一次卸荷处理。外架按规定进行防雷接地，尽可能将建筑物上的避雷线引出各段脚手架承载装置的四角焊接，接地电阻不大于10欧姆。以上搭设方案各段高度均在规范允许之内，并经安全计算软件验算安全可靠。采用双排扣件式钢管48全封闭脚手架。立杆采用单立管。搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。里立杆距建筑物0.3m。采用的钢管类型为48，连墙件采用2步3跨，竖向间距2.9米，水平间距6.0米。施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层，满铺安全网。悬挑水平钢梁采

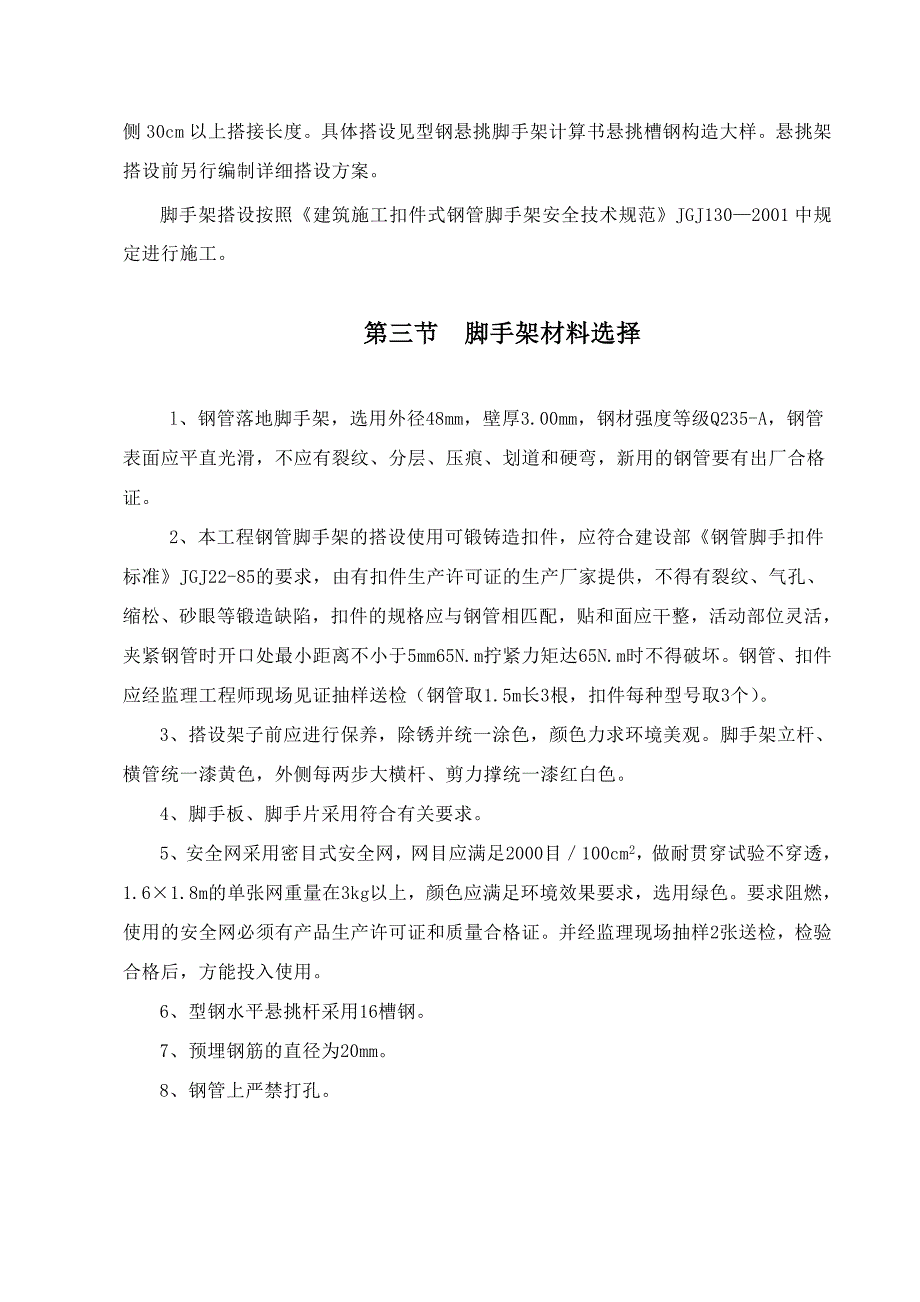

4、用16槽钢，每隔600mm焊一根16的钢筋加强，其中建筑物外悬挑段长度1.5米，建筑物内锚固段长度 2.50 米。槽钢间距同立杆纵距。与楼板 连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；悬挑水平钢梁采用悬臂式结构，用钢丝绳与建筑物拉结。水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。具体搭设见型钢悬挑脚手架计算书悬挑槽钢构造大样。悬挑架搭设前另行编制详细搭设方案。脚手架搭设按照建筑施工扣件式钢管脚手架安全技术规范JGJ1302001中规定进行施工。第三节 脚手架材料选择 l、钢管落地脚手架，选用外径48mm，壁厚3.00mm，钢材强度等级Q
5、235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm65N.m拧紧力矩达65N.m时不得破坏。钢管、扣件应经监理工程师现场见证抽样送检（钢管取1.5m长3根，扣件每种型号取3个）。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、横管统一漆黄色，外侧每两步大横杆、剪力撑统一
6、漆红白色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。并经监理现场抽样2张送检，检验合格后，方能投入使用。6、型钢水平悬挑杆采用16槽钢。7、预埋钢筋的直径为20mm。8、钢管上严禁打孔。第四节 脚手架搭设流程及要求 落地脚手架搭设的工艺流程为：场地平整、夯实材料配备纵向扫地杆立杆横向扫地杆大横杆小横杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。悬挑脚手架搭设的工艺流程为：预埋拉环水平悬挑纵向扫地
7、杆立杆横向扫地杆大横杆小横杆剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道抛撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位，采用C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算
8、数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.500m，横距1.050m，步距1.800m；连墙杆间距竖直2.9m，水平6.0m(即两步三跨)；里立杆距建筑物0.300m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置砼垫块，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里
9、面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶由左至右满架连续设置；剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。 (2)满铺层脚手片必须平行墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用1
10、8铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和每隔4层设18cm高踢脚板，顶排防护栏杆不少于2道，高度分别为0.6m和1.2m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向6.0m，垂直方向2.9m，设一拉结点。楼层高度超
11、过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距大于150mm的必须铺设站人片，站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间空隙部位应采用脚手板进行封闭。 (3)施工层以下外架每隔三层且不超过10m以及
12、底部用密目网或其他措施进行封闭。 第五节 脚手架的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要2025人，均有上岗作业证书。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。 第六节 脚手架的检查与验收 1、脚手架必须由持有效上岗证的专业技术人员搭设； 2、进行分层验收和检查，发现有不符合要求的应迅速整改，并追究责任； 3、外脚手架分段验收严格按建筑施工扣件式
13、钢管脚手架安全技术规范JGJ130-2001第八节及JGJ59-99中外脚手架检查评分表，所列项目和施工方案要求的内容进行检查。 第七节 脚手架搭设安全技术措施1、技术保障措施 (1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部。 (2)钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65 Nm之间。 (3)架子搭设到10m高度时由架子搭设单位进行自检；架子搭设完毕后由搭设会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。 (4)该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳
14、、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。 (5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。 2、质量保障措施 (1)操作人员作业前必须进行岗位技术培训与安全教育。 (2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)脚手架必须严格依据本施工组织设计进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。 (4)脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。 3、安全保障措施 (1)操作人员必须持有登高作业操作证方可上岗。 (2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。
