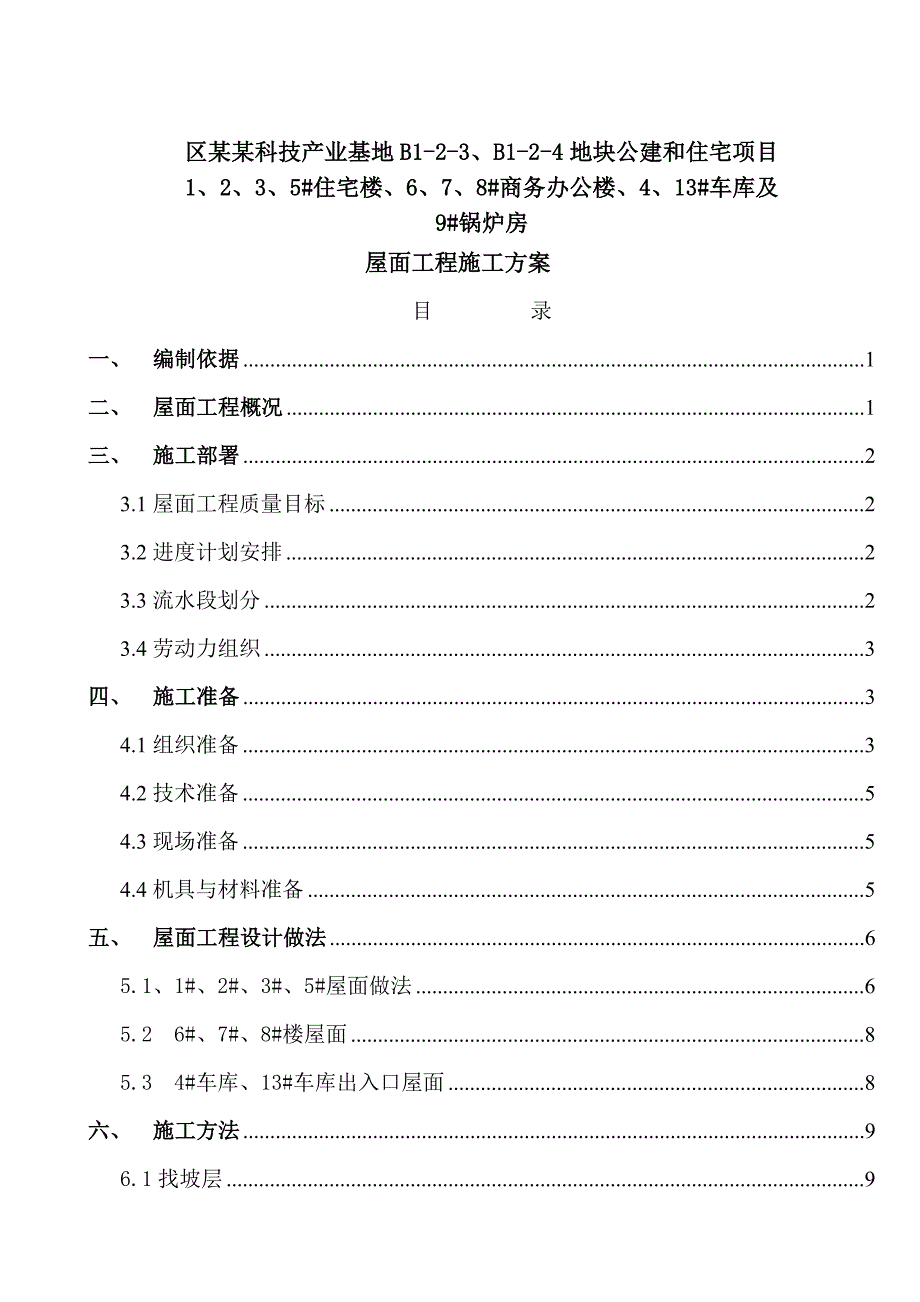

1、区某某科技产业基地B1-2-3、B1-2-4地块公建和住宅项目1、2、3、5#住宅楼、6、7、8#商务办公楼、4、13#车库及9#锅炉房屋面工程施工方案目 录一、编制依据1二、屋面工程概况1三、施工部署23.1屋面工程质量目标23.2进度计划安排23.3流水段划分23.4劳动力组织3四、施工准备34.1组织准备34.2技术准备54.3现场准备54.4机具与材料准备5五、屋面工程设计做法65.1、1#、2#、3#、5#屋面做法65.2 6#、7#、8#楼屋面85.3 4#车库、13#车库出入口屋面8六、施工方法96.1找坡层96.2防水层106.3保温层126.4面层施工126.5屋面细部构造1

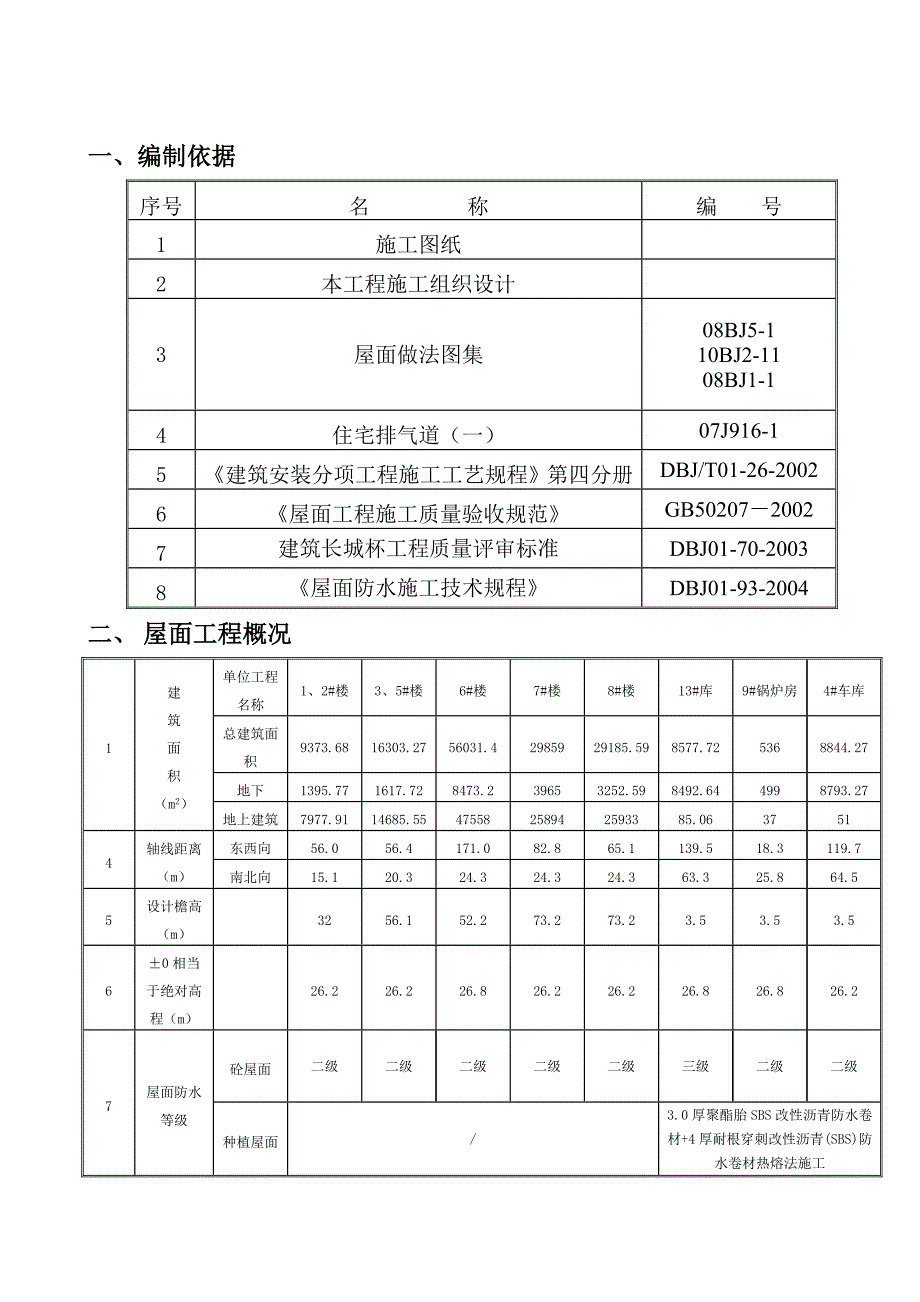

2、5七、质量标准及应注意事项227.1进场材料要求227.2找坡层质量标准及应注意事项247.3保温层质量标准及应注意事项257.4防水层质量标准及应注意事项26八、成品保护27九、安全文明施工28十、环保施工管理及技术措施28一、编制依据 序号名 称编 号1施工图纸2本工程施工组织设计3屋面做法图集08BJ5-110BJ2-1108BJ1-14住宅排气道（一）07J916-15建筑安装分项工程施工工艺规程第四分册DBJ/T01-26-20026屋面工程施工质量验收规范GB5020720027建筑长城杯工程质量评审标准DBJ01-70-20038屋面防水施工技术规程DBJ01-93-2004二、
3、 屋面工程概况1建筑面积（m2）单位工程名称1、2#楼3、5#楼6#楼7#楼8#楼13#库9#锅炉房4#车库总建筑面积9373.6816303.2756031.42985929185.598577.725368844.27地下1395.771617.728473.239653252.598492.644998793.27地上建筑7977.9114685.5547558258942593385.0637514轴线距离（m）东西向56.056.4171.082.865.1139.518.3119.7南北向15.120.324.324.324.363.325.864.55设计檐高（m）3256.15
4、2.273.273.23.53.53.560相当于绝对高程（m）26.226.226.826.226.226.826.826.27屋面防水等级砼屋面二级二级二级二级二级三级二级二级种植屋面/3.0厚聚酯胎SBS改性沥青防水卷材+4厚耐根穿刺改性沥青(SBS)防水卷材热熔法施工屋面工程主要分为上人屋面、不上人屋面和种植屋面。上人屋面为彩色水泥砖屋面，不上人屋面为水泥砂浆屋面，种植屋面为种植土屋面。 1#、2#、3#、5#、6#、7#、8#楼顶层屋面均为上人屋面，6#、7#、8#楼裙房屋面、1#、2#、3#、5#单元门厅屋面、通风道屋面、人防出口屋面、电梯机房屋顶、楼梯间屋顶、4、13#车库及9#
5、锅炉房的出口屋面均为不上人屋面，4、13#车库及9#锅炉房屋面为种植屋面。三、 施工部署3.1屋面工程质量目标屋面工程施工工程质量达到“竣工长城杯”标准。3.2进度计划安排各楼屋面工程拟安排如下：1#、2#楼：2012年10月22日2012年11月15日；3#、5#楼：2013年03月15日2013年04月09日；6#楼：2013年03月10日2013年04月10日；7#楼：2013年03月10日2013年04月10日；8#楼：2013年03月10日2013年04月10日；13#车库：2012年10月22日2012年10月28日；9#锅炉房：2012年10月22日2012年10月28日；4#车
6、库：2012年10月22日2012年10月28日；本工程屋面工程均计划在冬施前施工完毕，若无法避免冬施，则按照冬季施工的相关规范要求施工，具体要求详见年度冬施方案。3.3流水段划分屋面工程以整个单位工程为一个流水段。3.4劳动力组织单位工程名称分项名称防水工安全员质检员班组长栋号工长 备注1、2#住宅楼SBS防水施工18名1名1名1名1名防水施工人员必须持有有效的上岗证书3、5#住宅楼SBS防水施工18名1名1名1名1名4#车库SBS防水20名1名1名1名1名6#商务办公楼SBS防水施工29名1名2名1名1名7#商务办公楼SBS防水施工20名1名1名1名1名8#商务办公楼SBS防水施工20名1
7、名1名1名1名13#车库及9#锅炉房 SBS防水20名1名1名1名1名四、 施工准备4.1组织准备4.1.1屋面防水一向是屋面工程施工质量控制的重点，所以我施工单位本着对屋面工程质量做到不渗不漏的标准，加强项目管理，成立了专门的质量管控体系。屋面工程质量管理体系见下图：各管理人员职责：序号姓名职务职称及岗位证书职责1住宅：王炳山公建：王军项目经理一级建造师对所有的施工质量负总责，由技术总工配合其共同完成施工质量的管控。2朱明技术总工高级工程师组织技术、质量管理人员熟悉图纸所采用的防水材料、保温材料，及屋面工程施工现行的施工规范、标准。施工过程中组织相关的管理人员对细部、重点部位的屋面施工技术措
8、施的落实进行检查对屋面施工质量总控，审批屋面工程施工方案。3梁振生生产经理工程师对施工做到总体协调，与安全员做好施工现场的安全措施的落实。4杨 森技术负责人高级工程师在技术总工的组织下，熟悉图纸所采用的材料，及屋面工程施工现行的施工规范、标准。编制具体的屋面工程施工方案，提前通知材料部门，进行材料供货商的考察、认证。对施工过程的质量进行抽查。6周永军（1、2#楼及4#车库）技术员施工员根据屋面工程施工方案对施工班组进行技术交底，在施工前对班组进行口头交底，与质检员完成施工过程每道工序的质量验收，形成施工技术资料，并留设施工过程中的影像资料。7王继宗（3、5#楼）助理工程师8李进哲（6#楼、9#
9、锅炉房及13#车库）施工员9崔树臣（7、8#楼）助理工程师6李继志（1、2#楼及4#车库）质检员质检员严格按照现行的施工规范、标准及技术交底对屋面工程中的每道工序、每个细部做到质量跟踪检查，及时发现、排查施工中质量隐患，做好每道工序的自检、报验工作。7洪承洙（3、5# ）质检员8陈济贤（6#楼及13号车库）质检员9胡小江（7#楼）质检员10孙辉（8#楼）质检员11赵岩材料员材料员根据工程所需的材料用量，提前择优选择资信良好的供货商，保证材料供应的质量和及时性12周建华试验员试验员根据试验计划，与质检员对进场的材料及时进行见证取样送检13范志站安全负责人安全员向施工作业人员进行安全教育及考核，并
10、对作业人员进行安全交底，作好施工过程中的安全措施的落实及监督检查，确保屋面施工安全。4.2技术准备（1）根据设计图纸及相关施工验收规范编制施工方案；（2）施工前根据施工方案、设计施工图和标准图集等的要求，对相关的作业班组进行技术、安全交底。（3）测量放线：应根据设计施工图及设计规定的屋面装修厚度，在女儿墙上弹出屋面装修面向上+50cm或+100cm水平标高控制线，并根据设计规定的坡度弹线、找好规矩。4.3现场准备（1）屋面清理：屋面工程施工前应对屋面及女儿墙上所有垃圾、凸出屋面砼块等进行清理，使基层平整、干燥、干净。（2）钢筋混凝土屋面、结构层表面应平整、坚实，必须进行蓄水试验，当发现有裂缝、
11、渗漏等缺陷时，必须进行封闭和防渗漏处理。（3）所有出屋面的管道、设备或预埋件均应安装完毕，检验合格，并做好防水处理。（4）穿结构的管根在保温层施工前，应用细石混凝土塞堵密实；（5）找平层应平整、压实、抹光，使其具有一定的防水能力。4.4机具与材料准备（1）屋面工程的主要机具、工具准备序号名称数量单位备注1运输小车8辆每单位工程2铁锹20把3铁抹子40把4水平刮杠20把5平板振动器4台6滚筒10台7水平尺4把（2）本工程中设计采用的屋面防水材料如下工程名称材料名称单位1、2#楼3、5#楼6#楼7#楼8#楼13#车库9#锅炉房4#车库防水材料名称3mm厚双面自粘沥青复合SBS改性沥青防水卷材m2各
12、846各918557926262630/100901.5mm厚单面自粘橡胶沥青防水卷材各846各918557926262630/100904mm厚单面自粘橡胶沥青防水卷材/150/计划进场时间2012.10月10日2012.11月10日2013.02月23日 2013.02月23日2013.02月23日2012.10月10日2012.10月10日2012.10月10日（3）水泥宜采用普通硅酸盐水泥或硅酸盐水泥，不得采用火山灰质水泥，强度等级不低于42.5级；石子最大粒径不宜超过15mm，含泥量不应大于1%，应有良好的级配；砂子应采用中砂或粗砂，粒径在0.30.5mm，含泥量不应大于2%。（4）
13、面砖颜色、规格、品种应符合设计要求，外观检查基本无色差，无缺棱、掉角，无裂纹，材料强度、平整度、外形尺寸等均符合现行国家标准相应产品的各项技术指标。（5）保温材料：所用保温材料应有产品合格证书和性能检测报告，进场后及时取样复试，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。SF憎水膨胀玻珠保温砂浆：传热系数为0.45W/m2K。（6）其他材料：焦渣、聚氯乙烯塑料薄膜、镀锌钢丝网、塑料条、抹面砂浆等。五、 屋面工程设计做法工艺流程：钢筋混凝土屋面板蓄水试验找坡层防水层蓄水试验防水保护层保温层面层 5.1、1#、2#、3#、5#屋面做法（1）上人屋面为彩色水泥砖（水泥砖为绿色100100方形砖）（屋面做法：10BJ2-11平屋45；防水层：08BJ1-1E-10 -5）：现浇钢筋砼屋面板最薄10厚SF憎水膨珠保温砂浆找2%坡10厚DS砂浆找平层3厚双面自粘沥青复合SBS改性沥青防水卷材+1.5厚单面自粘橡胶沥青防
