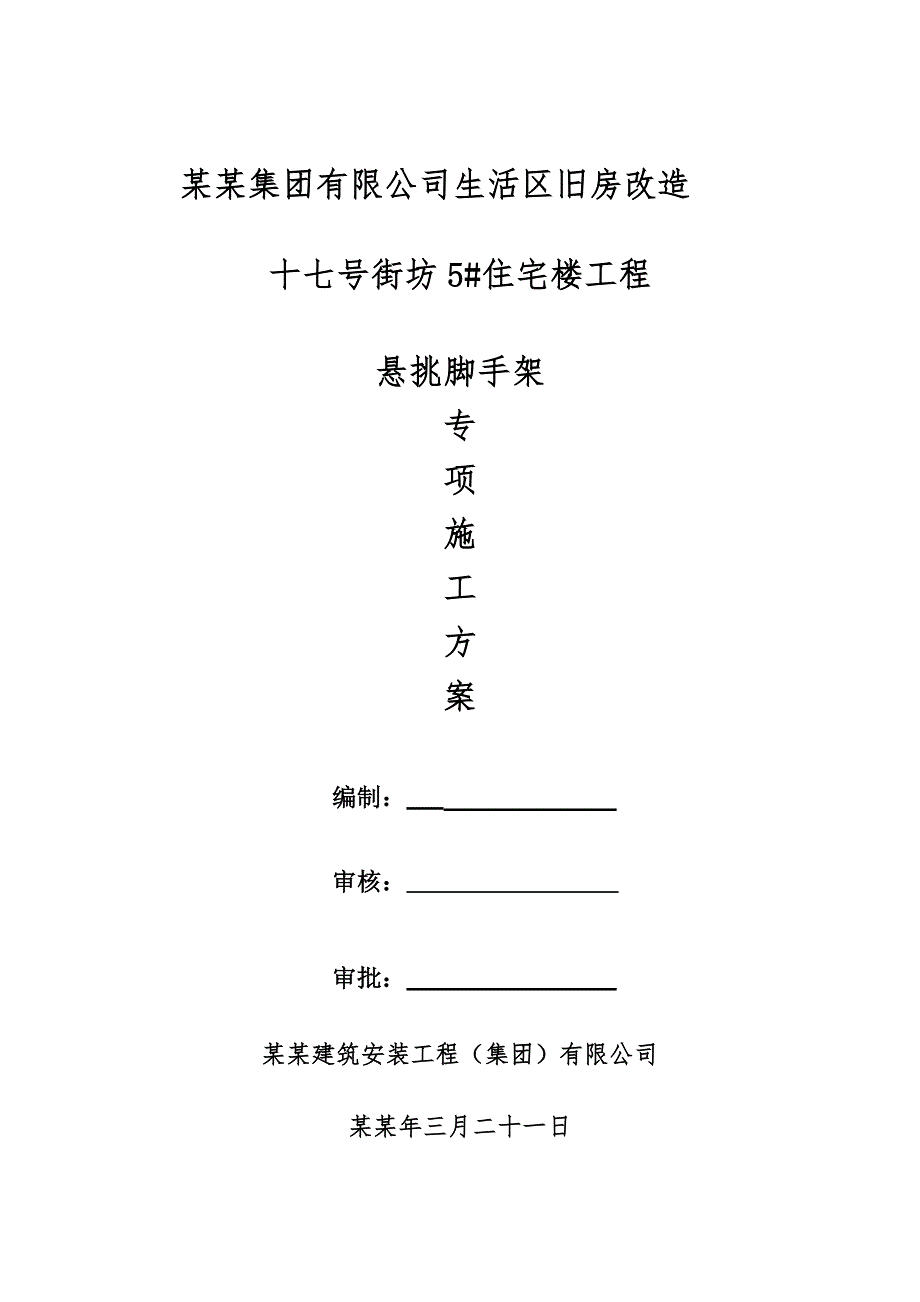

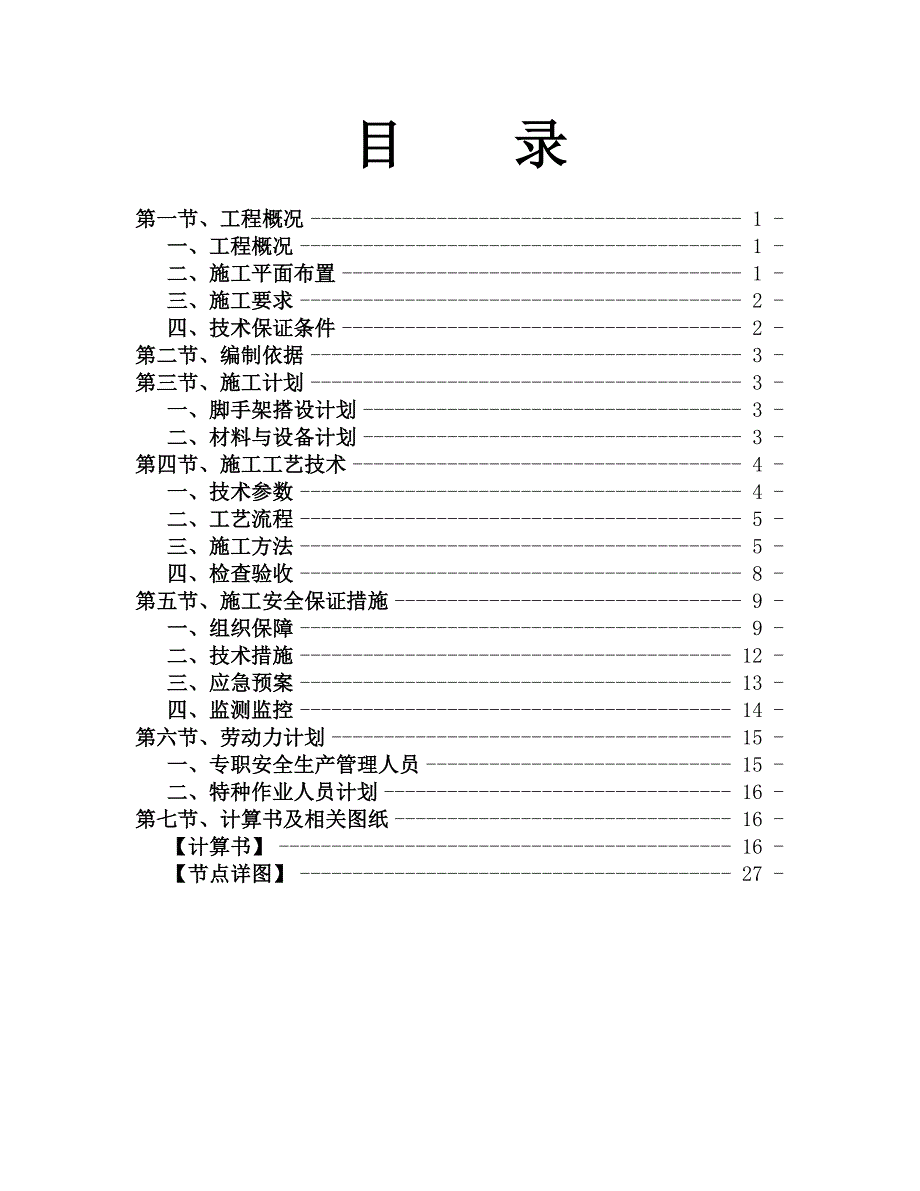

1、某某集团有限公司生活区旧房改造十七号街坊5#住宅楼工程悬挑脚手架专项施工方案编制： 审核： 审批： 某某建筑安装工程（集团）有限公司某某年三月二十一日目 录第一节、工程概况- 1 -一、工程概况- 1 -二、施工平面布置- 1 -三、施工要求- 2 -四、技术保证条件- 2 -第二节、编制依据- 3 -第三节、施工计划- 3 -一、脚手架搭设计划- 3 -二、材料与设备计划- 3 -第四节、施工工艺技术- 4 -一、技术参数- 4 -二、工艺流程- 5 -三、施工方法- 5 -四、检查验收- 8 -第五节、施工安全保证措施- 9 -一、组织保障- 9 -二、技术措施- 12 -三、应急预案-

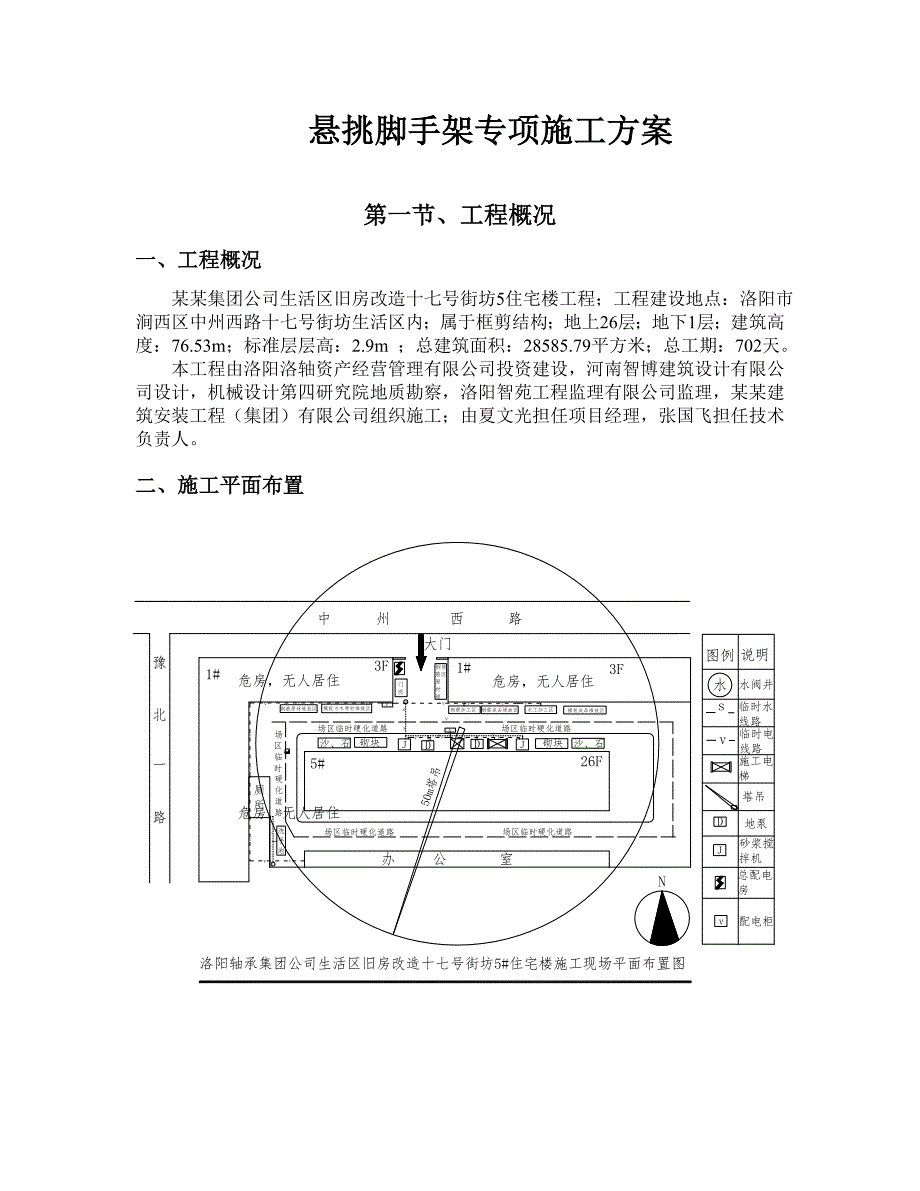

2、13 -四、监测监控- 14 -第六节、劳动力计划- 15 -一、专职安全生产管理人员- 15 -二、特种作业人员计划- 16 -第七节、计算书及相关图纸- 16 -【计算书】- 16 -【节点详图】- 27 - 悬挑脚手架专项施工方案第一节、工程概况一、工程概况 某某集团公司生活区旧房改造十七号街坊5住宅楼工程；工程建设地点：洛阳市涧西区中州西路十七号街坊生活区内；属于框剪结构；地上26层；地下1层；建筑高度：76.53m；标准层层高：2.9m ；总建筑面积：28585.79平方米；总工期：702天。 本工程由洛阳洛轴资产经营管理有限公司投资建设，河南智博建筑设计有限公司设计，机械设计第四研
3、究院地质勘察，洛阳智苑工程监理有限公司监理，某某建筑安装工程（集团）有限公司组织施工；由夏文光担任项目经理，张国飞担任技术负责人。 二、施工平面布置三、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证体系2、脚手架的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手
4、架安全技术规范JGJ130-2011以及相关施工设计图纸等。第三节、施工计划一、脚手架搭设计划本工程脚手架搭设计划：一、二层采用落地式双排脚手架；层高为2.9m，六层悬挑一次，一次悬挑架高度为17.4m，悬挑双排脚手架起跳位置从二层顶开始，每道六层，共设四道，第四道架最顶层处搭设1.5m防护架，第四道总高为18.9m，在计算时按最大荷载计算，高度按19m进行验算。第一道悬挑在二层顶；搭设高度为17.4m。第二道悬挑在八层顶；搭设高度为17.4m。第三道悬挑在十四层顶；搭设高度为17.4m。第四道悬挑在二十层顶；最顶层处搭设1.5m防护架。搭设高度为18.9m。为了保证脚手架的质量和安全，悬挑脚
5、手架钢管全部从厂家采购新钢管，钢管型号为国标483.5。验算时为提高其安全性能，计算按型号483.0。二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工
6、扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达6
7、5Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。5、脚手板、脚手片采用符合有关要求。6、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证
8、，以及由相关建筑安全监督管理部门发放的准用证。7、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。8、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用422.5mm 焊接钢管，也可采用483.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【普通型钢悬挑脚手架】钢管（为增大安全系数，计算时采用48 3进行计算，实际使用为483.5mm型号钢管）48 3扣件配套水平悬挑梁16号工字钢梁支
9、撑拉绳：637脚手板竹笆片脚手板安全网密目安全网第四节、施工工艺技术一、技术参数【普通型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设计算高度(m)19立杆计算型号48 3立杆纵距(m)1.5立杆横距(m)0.8立杆步距(m)1.8连墙件布置方式二步三跨型钢悬挑长度(m)1.2锚固长度(m)1.8钢丝绳支撑道数1施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数6地区洛阳市基本风压(kN/m2)0.4二、工艺流程1、普通型钢悬挑脚手架水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。三、施工方法普通型钢悬挑脚手架1、水平悬挑梁水平悬挑梁必
10、须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径48mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。见下图2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位结扎不少于2
11、道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2) 立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用大街时；大街长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 当使用冲压钢脚手板、木
12、脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上
13、，另一端应插入墙内，插入长度不应小于180mm。 使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3) 高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的
14、横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1) 作业层脚手板应铺满、铺稳，离开墙面120180mm，不超过200mm；(2) 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(4) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上； （a）脚手板对接； （b）脚手板搭接(5) 在拐
