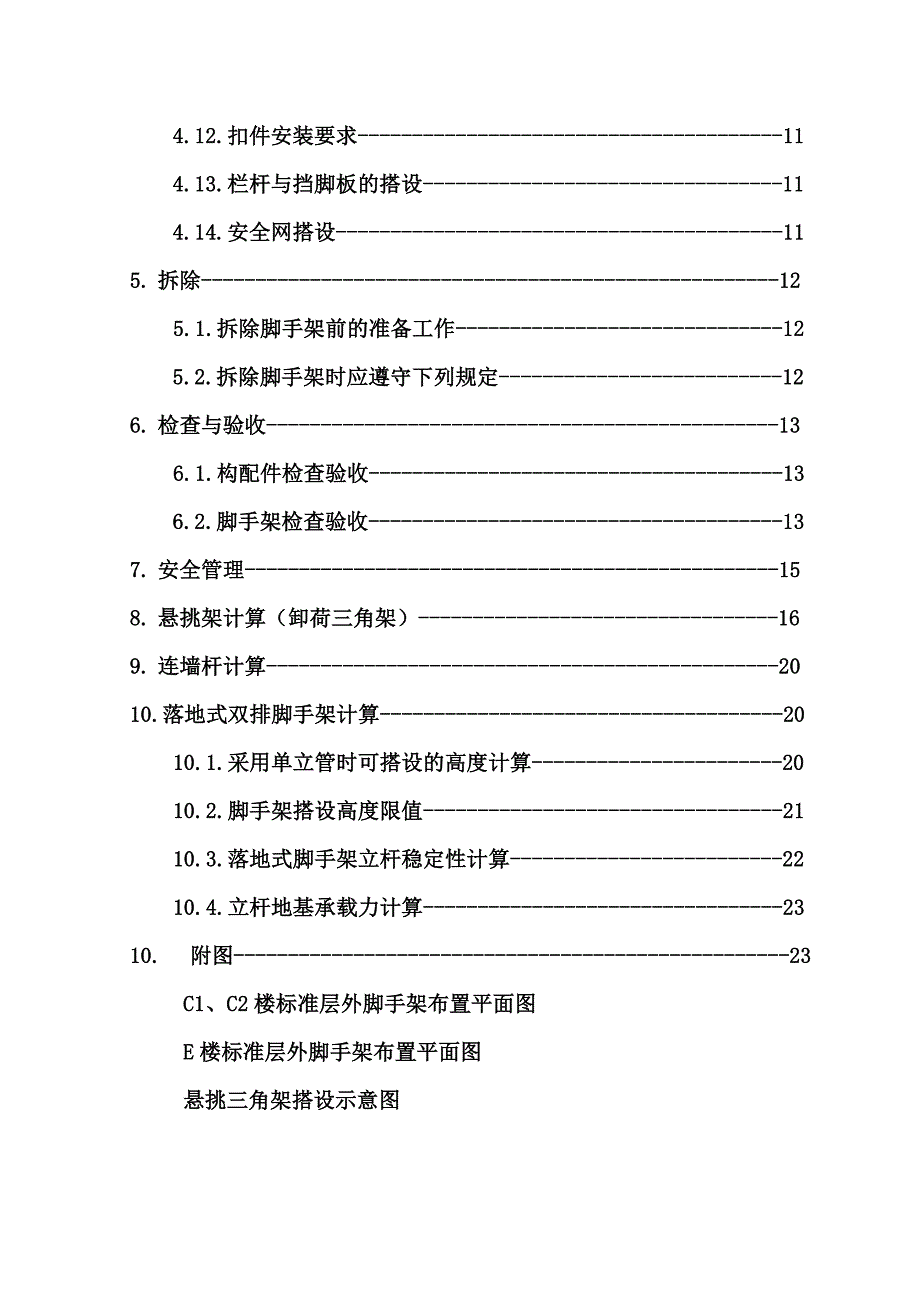

1、目 录1. 编制依据及工程概况-31.1.编制依据-31.2.工程概况-32. 施工程序-33. 搭设材料-43.1.钢管-43.2.扣件-43.3.脚手板-43.4.安全网-54. 脚手架搭设-54.1.搭设基本尺寸-54.2.底座-54.3.扫地杆设置-64.4.立杆-64.5.纵向水平杆-64.6.横向水平杆-74.7.连墙杆-74.8.脚手板-84.9.剪刀撑-94.10.横向斜撑的设置-94.11.门洞-104.12.扣件安装要求-114.13.栏杆与挡脚板的搭设-114.14.安全网搭设-115. 拆除-125.1.拆除脚手架前的准备工作-125.2.拆除脚手架时应遵守下列规定-1

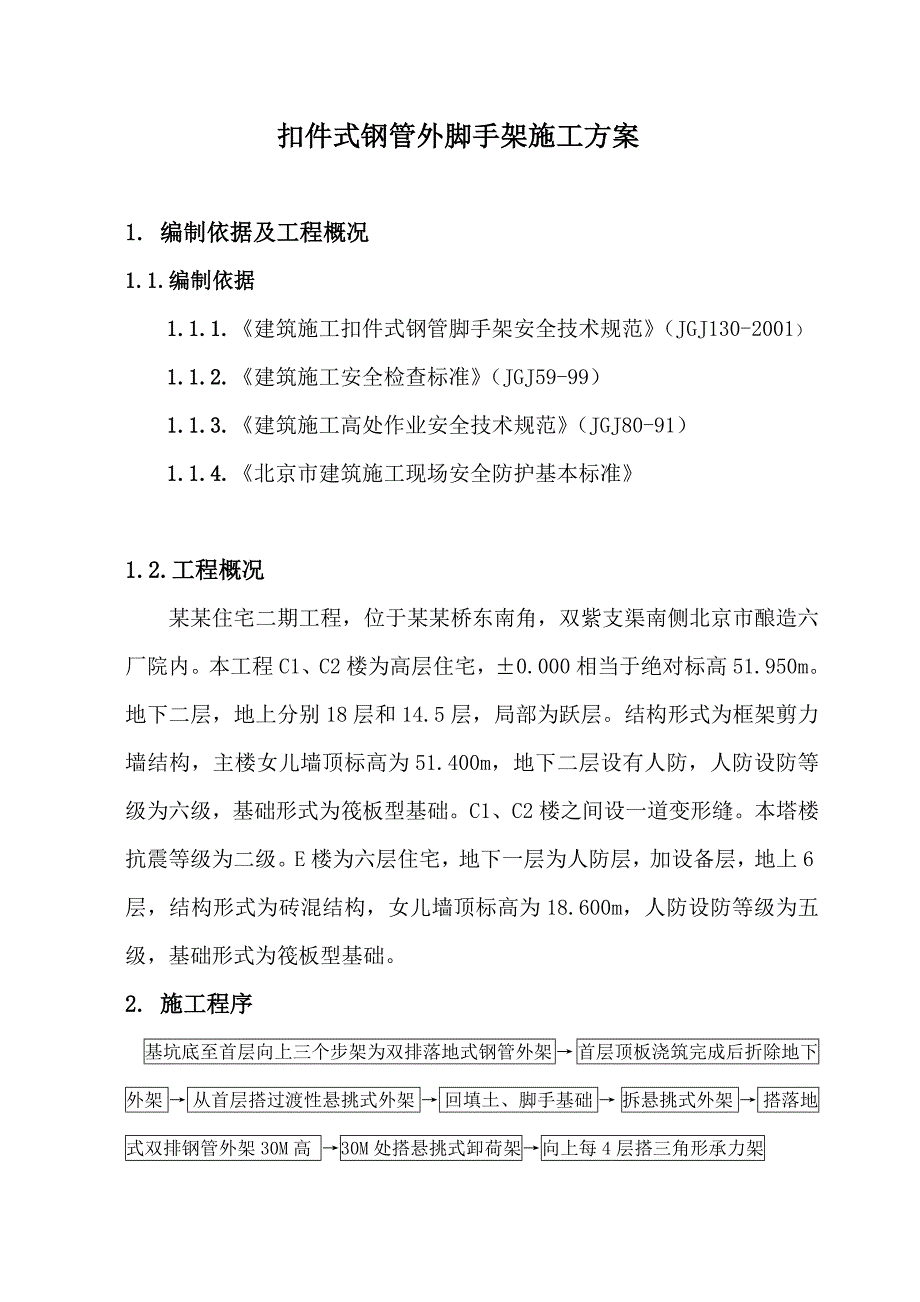

2、26. 检查与验收-136.1.构配件检查验收-136.2.脚手架检查验收-137. 安全管理-158. 悬挑架计算（卸荷三角架）-169. 连墙杆计算-2010.落地式双排脚手架计算-2010.1.采用单立管时可搭设的高度计算-2010.2.脚手架搭设高度限值-2110.3.落地式脚手架立杆稳定性计算-2210.4.立杆地基承载力计算-2310. 附图-23C1、C2楼标准层外脚手架布置平面图E楼标准层外脚手架布置平面图悬挑三角架搭设示意图扣件式钢管外脚手架施工方案1. 编制依据及工程概况1.1.编制依据1.1.1.建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）1.1.2.建
3、筑施工安全检查标准（JGJ59-99）1.1.3.建筑施工高处作业安全技术规范（JGJ80-91）1.1.4.北京市建筑施工现场安全防护基本标准1.2.工程概况 某某住宅二期工程，位于某某桥东南角，双紫支渠南侧北京市酿造六厂院内。本工程C1、C2楼为高层住宅，0.000相当于绝对标高51.950m。地下二层，地上分别18层和14.5层，局部为跃层。结构形式为框架剪力墙结构，主楼女儿墙顶标高为51.400m，地下二层设有人防，人防设防等级为六级，基础形式为筏板型基础。C1、C2楼之间设一道变形缝。本塔楼抗震等级为二级。E楼为六层住宅，地下一层为人防层，加设备层，地上6层，结构形式为砖混结构，女儿
4、墙顶标高为18.600m，人防设防等级为五级，基础形式为筏板型基础。2. 施工程序基坑底至首层向上三个步架为双排落地式钢管外架 首层顶板浇筑完成后折除地下外架 从首层搭过渡性悬挑式外架 回填土、脚手基础 拆悬挑式外架 搭落地式双排钢管外架30M高 30M处搭悬挑式卸荷架向上每4层搭三角形承力架悬挑式钢管卸荷架与三角形钢管承力架的结构、搭设方法相同，从卸荷架向上的立杆为连续性搭设，以增加架体的整体性。3. 搭设材料3.1.钢管3.1.1. 钢管规格及材质要求钢管均采用483.5mm高频焊接钢管。其材质应符合现行国家标准碳素结构钢（GB/T-700）中Q235-A级钢的规定。3.1.2. 外观检查
5、钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。3.1.3. 钢管上严禁打孔3.2. 扣件3.2.1. 材质采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。3.2.2. 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。3.3. 脚手板均采用50mm厚、宽度不少于200mm的松木，其材质应符合现行国家标准木结构设计规范（GBJ5）中级材质的规定，不得使用腐朽的脚手板。3.4. 安全网3.4.1.平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准安全网（GB5725-19
6、97）的规定。3.4.2. 密目安全立网密目安全立网的网目密度不低于800目/100cm2，其技术要求应符合密目式安全立网(GB16909-1997)的规定3.4.2. 阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。4. 脚手架搭设4.1. 搭设基本尺寸 外架搭设基本尺寸表 (m)立杆纵距La立杆横距步距横杆水平距连 墙 杆备 注作业层非作业1.501.001.80La/2La不大于二步三跨4.2. 底座4.2.1. 垫板定位。 立杆应事先进行尺寸排列设计，使垫板准确地放在定位线上。4.2.2. 垫板长度。 垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板或槽钢。4.2.3.立杆
7、垫座。垫座采用15015010钢板，中间加焊100长20的钢筋；为防止位移，将垫块钢板用2寸铁钉固定在下部木垫板上。4.3. 扫地杆设置4.3.1. 落地式脚手架均设纵、横向扫地杆。4.3.2. 纵向扫地杆距底座200mm，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.4 .立杆4.4.1. 立杆接长。 除顶层、顶部可采用搭接外，其余各层各步距接头必须采用对接扣件连接。对接、搭接与搭设应符合下列规定：（1）立杆对接头位置两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。（2）立杆
8、搭接搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。4.4.2. 顶层立杆立杆顶端应高出女儿墙1.2m，高出檐口上皮1.5m。4.4.3. 立杆与抛撑。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4.4.4. 立杆必须用钢管与墙可靠的连接。4.5. 纵向水平杆 (大横杆)4.5.1.搭设相对位置。纵向水平钢管宜设置在立杆内侧，其长度不应小于3跨。4.5.2. 接长方法。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度1m，应等间距设置3个扣件，杆端距扣件盖板边缘100mm。4.5.3. 对接扣件交错
9、布置。 两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主节点的距离不宜大于纵距的1/3。4.5.4. 纵向水平杆搭设交圈。在封闭型脚手架的同一步中，纵向水平杆应四周交圈。4.6.横向水平杆（小横杆）4.6.1. 与主节点关系。主节点处必须设置一根横向水平杆，用直角扣件固定在紧靠纵向水平杆上面的立杆上，且严禁拆除。4.6.2. 搭设位置。横向水平杆两端用直角扣件固定在纵向水平杆的上面。4.6.3. 靠墙一侧外伸长度。在双排脚手架中，横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍，且不大于500mm。横向水平
10、杆杆端搭设离装饰面距离：宜100mm。4.6.4. 横向水平杆在主节点处，杆端伸出扣件边缘不应小于100mm.4.7. 连墙杆4.7.1. 距主节点距离连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm。4.7.2. 设置顺序连墙杆应从底层第一步纵向水平杆处开始设置。当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。如脚手架施工操作层高出二步时，应采取临时措施，直到上一层连墙杆搭设完后方可根据情况拆除。4.7.3. 连墙杆布置的最大间距应符合下表的规定连墙杆布置最大距离脚手架高度竖向间距水平间距每根连墙杆覆盖面积 (m2)双排架50m50m2（h）3（La）3.64.5 (m2)注： h步距，La纵距4.7.4. 连墙杆与墙
