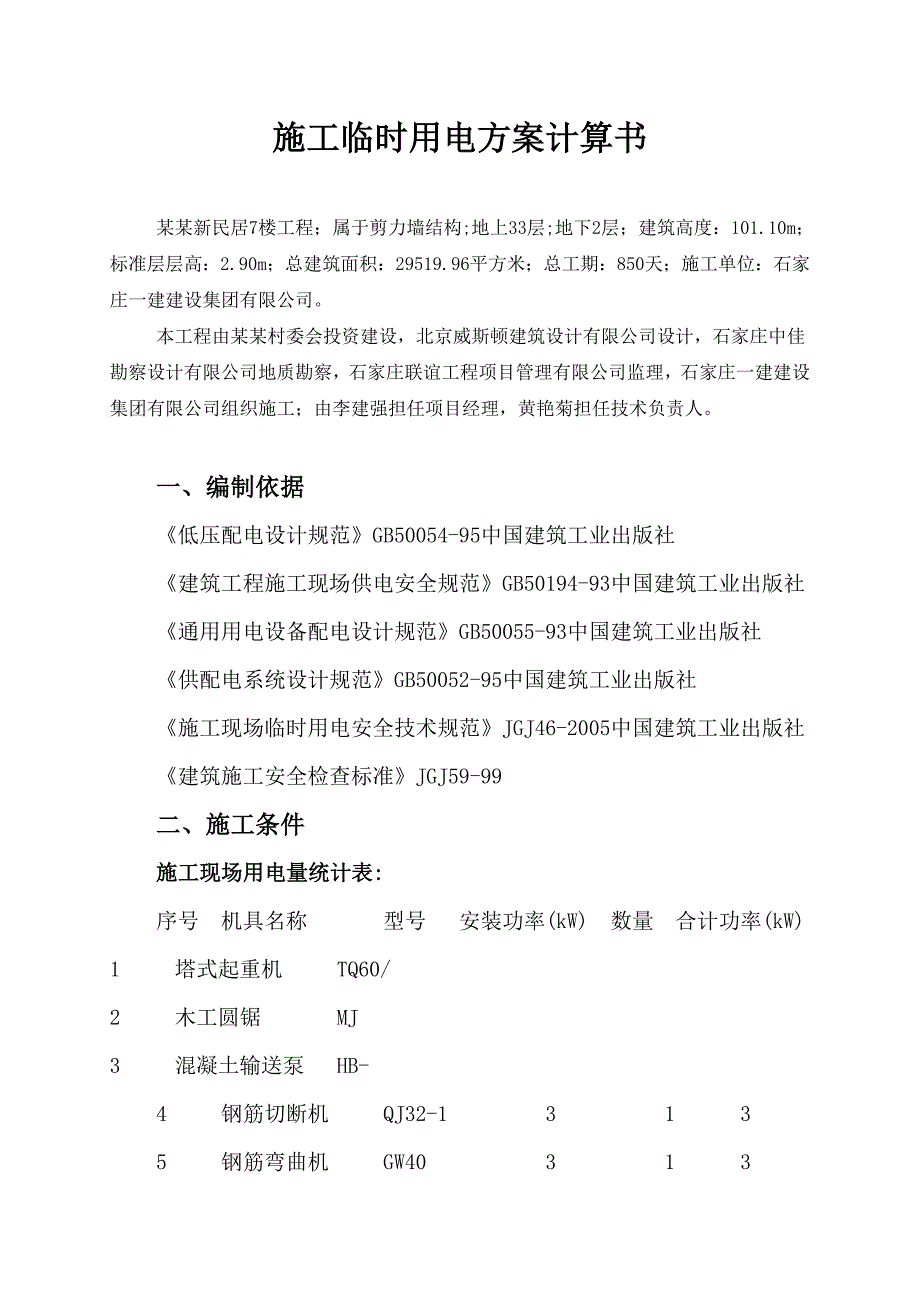

1、施工临时用电方案计算书某某新民居7楼工程；属于剪力墙结构;地上33层;地下2层；建筑高度：101.10m；标准层层高：2.90m ；总建筑面积：29519.96平方米；总工期：850天；施工单位：石家庄一建建设集团有限公司。本工程由某某村委会投资建设，北京威斯顿建筑设计有限公司设计，石家庄中佳勘察设计有限公司地质勘察，石家庄联谊工程项目管理有限公司监理，石家庄一建建设集团有限公司组织施工；由李建强担任项目经理，黄艳菊担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50

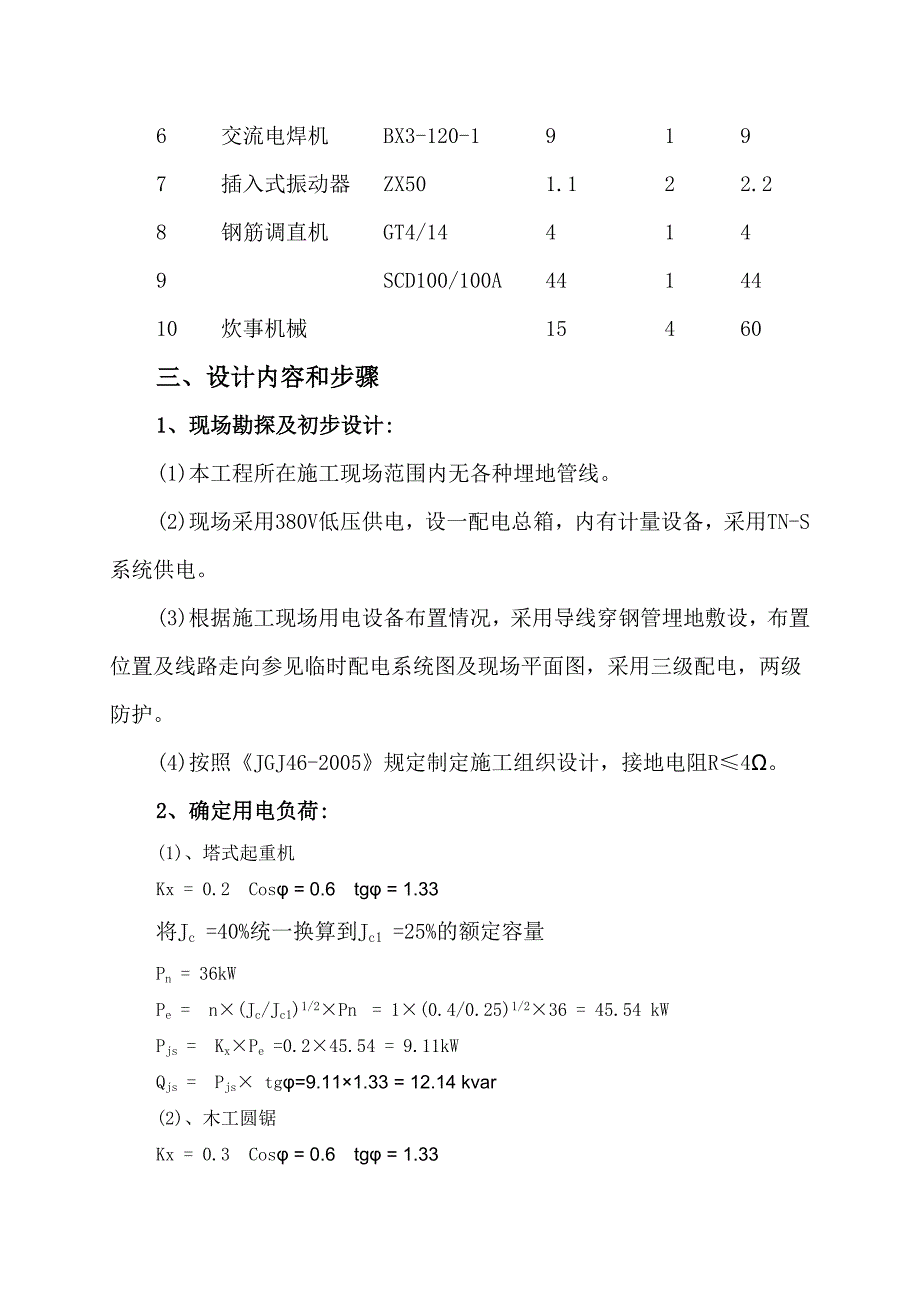

2、055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 TQ60/2 木工圆锯 MJ3 混凝土输送泵 HB-4 钢筋切断机 QJ32-1 3 1 3 5 钢筋弯曲机 GW40 3 1 3 6 交流电焊机 BX3-120-1 9 1 9 7 插入式振动器 ZX50 1.1 2 2.2 8 钢筋调直机 GT4/14 4 1 4 9 SCD100/100A 4
3、4 1 44 10 炊事机械 15 4 60 三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 36kWPe = n(Jc/J

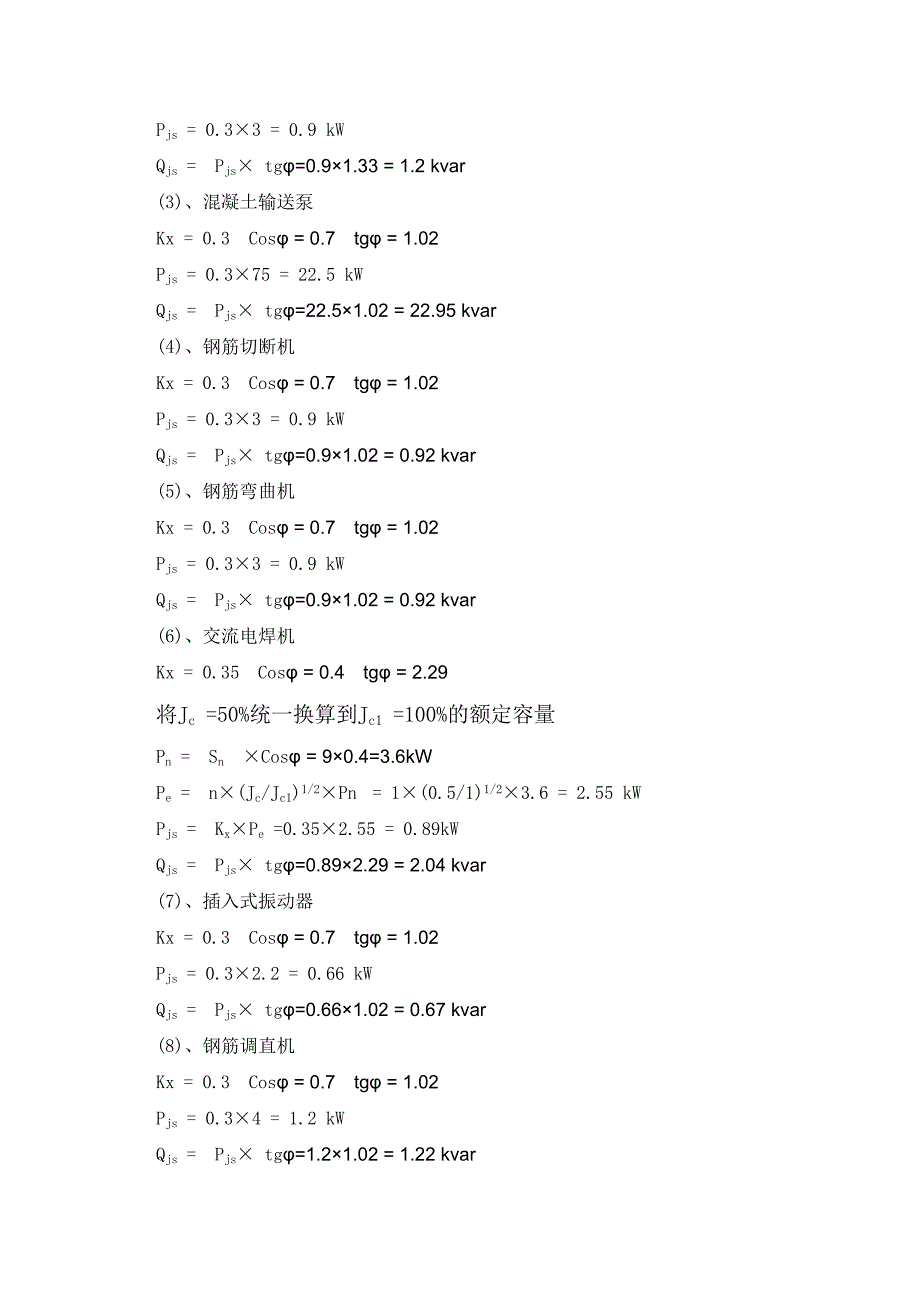

4、c1)1/2Pn = 1(0.4/0.25)1/236 = 45.54 kWPjs = KxPe =0.245.54 = 9.11kWQjs = Pjs tg=9.111.33 = 12.14 kvar(2)、木工圆锯Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.33 = 0.9 kWQjs = Pjs tg=0.91.33 = 1.2 kvar(3)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.375 = 22.5 kWQjs = Pjs tg=22.51.02 = 22.95 kvar(4)、钢筋切断机Kx = 0.3 Co
5、s = 0.7 tg = 1.02Pjs = 0.33 = 0.9 kWQjs = Pjs tg=0.91.02 = 0.92 kvar(5)、钢筋弯曲机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.33 = 0.9 kWQjs = Pjs tg=0.91.02 = 0.92 kvar(6)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn Cos = 90.4=3.6kWPe = n(Jc/Jc1)1/2Pn = 1(0.5/1)1/23.6 = 2.55 kWPjs = KxP
6、e =0.352.55 = 0.89kWQjs = Pjs tg=0.892.29 = 2.04 kvar(7)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.32.2 = 0.66 kWQjs = Pjs tg=0.661.02 = 0.67 kvar(8)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.34 = 1.2 kWQjs = Pjs tg=1.21.02 = 1.22 kvar(9)、建筑施工外用电梯Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.244 = 8.8 kWQjs =
7、Pjs tg=8.81.33 = 11.73 kvar(10)、炊事机械Kx = 0.5 Cos = 0.7 tg = 1.02Pjs = 0.560 = 30 kWQjs = Pjs tg=301.02 = 30.61 kvar(11)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = KxPjs = 0.9(9.11+0.9+22.5+0.9+0.9+0.89+0.66+1.2+8.8+30) = 68.272 kW总的无功功率Qjs = KxQjs =0.9(12.14+1.2+22.95+0.92+0.92+2.04+0.67+1.22+11.73+30.61)
8、= 75.971 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (68.2722+75.9712)1/2 = 102.14 kVA总的计算电流计算Ijs = Sjs/(1.732Ue) = 102.14/(1.7320.38) = 155.191 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔
9、式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx Pe /(1.732Ue Cos) = 145.54/(1.7320.380.6) = 115.31Aii)选择导线选择BX-450+125 ，穿硬塑料管时其安全载流量为140A。iii)选择电气设备选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。漏电保护器为 DZ10L-250/3。(2)、1号分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流塔式起重机Kx = 0.2
10、Cos= 0.6 tg= 1.33Ijs = KxPe 台数/(1.732Ue Cos) = 0.245.541/(1.7320.380.6) = 23.06AIjs(1组电机 )= 23.06A该组中最大的开关箱电流Ijs=115.31A两者中取大值Ijs=115.31Aii)选择导线选择BX-450+125 ，穿硬塑料管时其安全载流量为140A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。(3)1号分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = KxPe /(1.732Ue Cos) = 0.73
11、6/(1.7320.380.9) = 42.54A该分箱下最大组线电流Ijs=115.31A两者中取大值Ijs=115.31Aii)选择导线选择BX-450+125 ，穿硬塑料管时其安全载流量为140A。iii)选择电气设备选择分配箱进线开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。(4)1号干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = KxPe/(1.732UeCos) = 0.736/(1.7320.380.9) = 42.54 A该干线下最大的分配箱电流Ijs=115.31A选择的电流Ijs=115
12、.31A按允许电压降：S = Kx(PL)/CU = 0.73630/(775) = 1.964 mm2选择BX-450+125 ，穿硬塑料管时其安全载流量为140A。ii)选择出线开关1号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir =200A。4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、木工圆锯开关箱至木工圆锯导
13、线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = KxPe /(1.732Ue Cos) = 13/(1.7320.380.6) = 7.6Aii)选择导线选择BX-41+10.75 ，穿硬塑料管时其安全载流量为12A。iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(2)、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = KxPe /(1.732Ue Cos) = 175/(1.7320.380.7) = 162.79Aii)选择导线选择BX-470+135 ，穿硬塑料管时其安全载流量为175A。iii)选择电气设备选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。漏电保护器为 DZ10L-250/3。(3)、2号分箱至第1组电机(木工圆锯、混凝土输送泵)的开关箱的导线截面及分配
