《住宅楼桩基静压桩专项施工方案.doc》由会员分享，可在线阅读，更多相关《住宅楼桩基静压桩专项施工方案.doc（21页珍藏版）》请在第壹文秘上搜索。

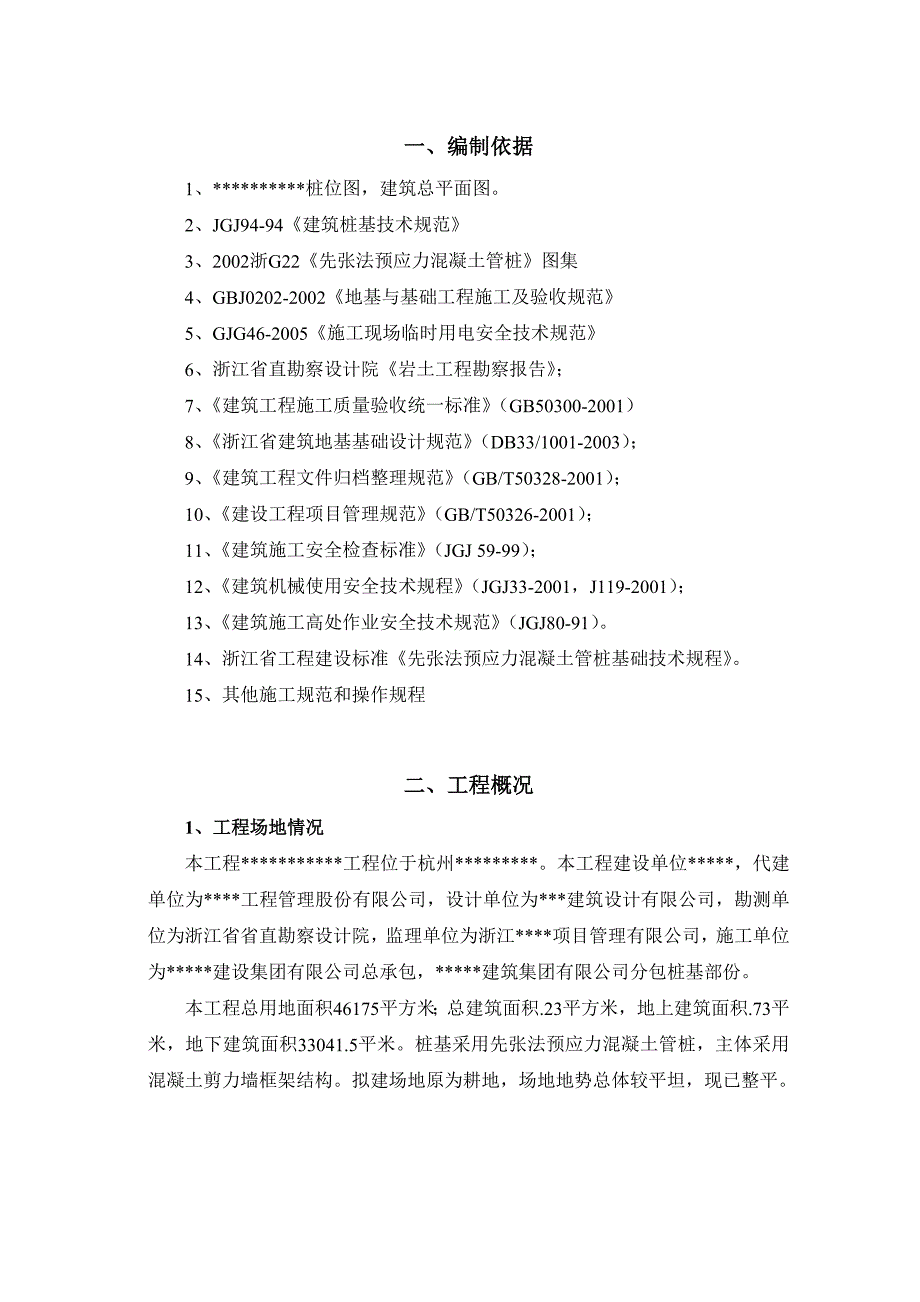

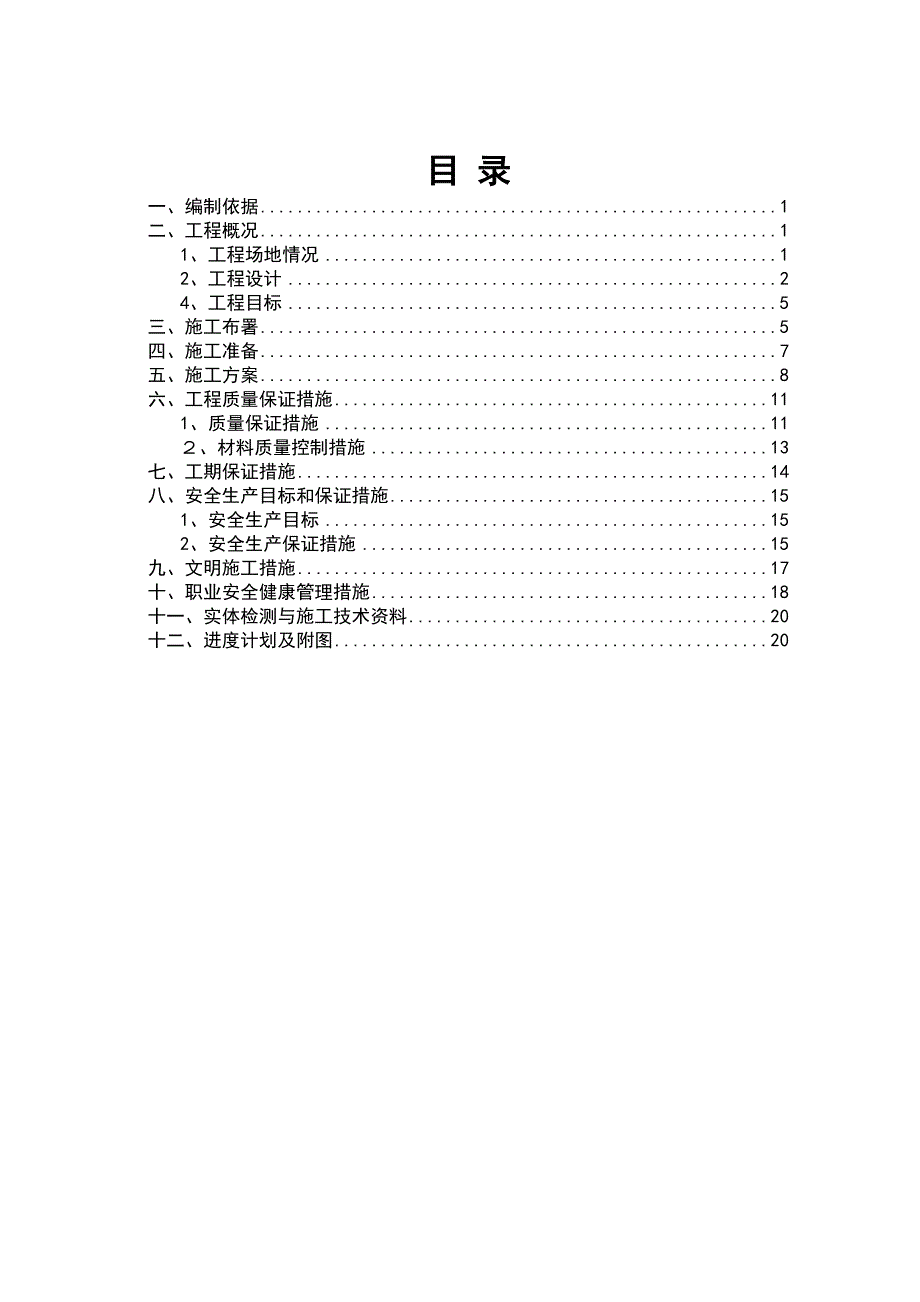

1、目 录一、编制依据1二、工程概况11、工程场地情况12、工程设计24、工程目标5三、施工布署5四、施工准备7五、施工方案8六、工程质量保证措施111、质量保证措施11、材料质量控制措施13七、工期保证措施14八、安全生产目标和保证措施151、安全生产目标152、安全生产保证措施15九、文明施工措施17十、职业安全健康管理措施18十一、实体检测与施工技术资料20十二、进度计划及附图20一、编制依据1、*桩位图，建筑总平面图。2、JGJ94-94建筑桩基技术规范3、2002浙G22先张法预应力混凝土管桩图集4、GBJ0202-2002地基与基础工程施工及验收规范5、GJG46-2005施工现场临时
2、用电安全技术规范6、浙江省直勘察设计院岩土工程勘察报告；7、建筑工程施工质量验收统一标准（GB50300-2001）8、浙江省建筑地基基础设计规范（DB33/1001-2003）；9、建筑工程文件归档整理规范（GB/T50328-2001）；10、建设工程项目管理规范（GB/T50326-2001）；11、建筑施工安全检查标准（JGJ 59-99）；12、建筑机械使用安全技术规程（JGJ33-2001，J119-2001）；13、建筑施工高处作业安全技术规范（JGJ80-91）。14、浙江省工程建设标准先张法预应力混凝土管桩基础技术规程。15、其他施工规范和操作规程二、工程概况1、工程场地情况

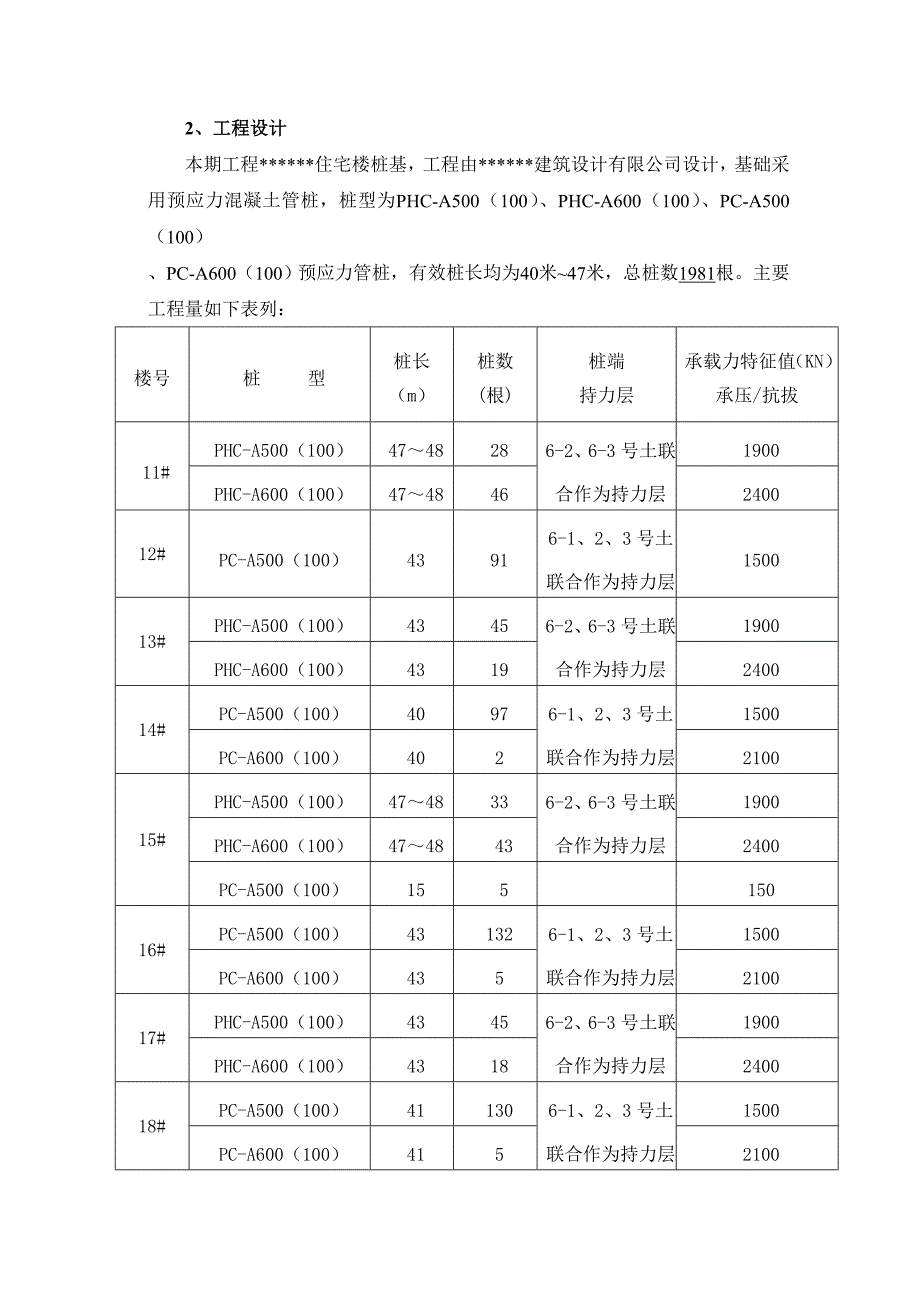

3、本工程*工程位于杭州*。本工程建设单位*，代建单位为*工程管理股份有限公司，设计单位为*建筑设计有限公司，勘测单位为浙江省省直勘察设计院，监理单位为浙江*项目管理有限公司，施工单位为*建设集团有限公司总承包，*建筑集团有限公司分包桩基部份。本工程总用地面积46175平方米；总建筑面积.23平方米，地上建筑面积.73平米，地下建筑面积33041.5平米。桩基采用先张法预应力混凝土管桩，主体采用混凝土剪力墙框架结构。拟建场地原为耕地，场地地势总体较平坦，现已整平。2、工程设计本期工程*住宅楼桩基，工程由*建筑设计有限公司设计，基础采用预应力混凝土管桩，桩型为PHC-A500（100）、PHC-A6
4、00（100）、PC-A500（100）、PC-A600（100）预应力管桩，有效桩长均为40米47米，总桩数1981根。主要工程量如下表列：楼号桩 型桩长（m）桩数(根)桩端持力层承载力特征值（KN）承压/抗拔11#PHC-A500（100）4748286-2、6-3号土联合作为持力层1900PHC-A600（100）474846240012#PC-A500（100）43916-1、2、3号土联合作为持力层150013#PHC-A500（100）43456-2、6-3号土联合作为持力层1900PHC-A600（100）4319240014#PC-A500（100）40976-1、2、3号土联
5、合作为持力层1500PC-A600（100）402210015#PHC-A500（100）4748336-2、6-3号土联合作为持力层1900PHC-A600（100）4748432400PC-A500（100）15515016#PC-A500（100）431326-1、2、3号土联合作为持力层1500PC-A600（100）435210017#PHC-A500（100）43456-2、6-3号土联合作为持力层1900PHC-A600（100）4318240018#PC-A500（100）411306-1、2、3号土联合作为持力层1500PC-A600（100）415210019#PHC-A5
6、00（100）4647336-2、6-3号土联合作为持力层1900PHC-A600（100）4647432400PC-A500（100）15715020#PHC-A500（100）471196-2、6-3号土联合作为持力层1900PHC-A600（100）47222500PC-A500（100）151215021#PHC-A500（100）4548666-2、6-3号土联合作为持力层1900PHC-A600（100）454882400PC-A500（100）13103-3号土作为持力层18022#PHC-A500（100）421196-1号土作为持力层1700PHC-A600（100）4234
7、2150PC-A500（100）15815023#PC-A500（100）41441196-1、6-2号土联合作为持力层1500PC-A500（100）151215025#27#PHC-A500（100）45156-2、6-3号土联合作为持力层1900/650（抗拔）PHC-A500（100）451681900PHC-A600（100）45482400车库PHC-A500（100）453946-2、6-32000/650（抗拔）合计198186021米3、地质情况根据浙江省省直勘察设计院地质勘察资料，本工程桩深范围内地质土层自上而下为7个工程地质层，21个工程地质亚层：第1-1层 填土：褐色-
8、杂色，松散，湿，含植物根，腐植质，以粘性土为主，局部以粉性土为主，见有碎石和砼块、建筑垃圾、生活垃圾；第1-2层 塘泥：黑色，饱和，流塑，含腐殖质，有臭味，有机质含量高，切面稍光滑-光滑，干强度中，韧性中-低，无摇震反应。第2-1层 粉质粘土；灰黄色，湿，软塑，含氧化铁、腐殖质，切面稍光滑，干强度中，韧性中，无摇震反应；第2-2层 粉土；灰黄色，很湿，稍密，含腐植质，云母，切面粗糙-干强度低，韧性低，摇震反应快；第3-1层 粉土夹淤泥质粘土；灰色，松散，饱和，流塑，含腐殖质、云母、切面稍光滑，干强度中-低，韧性中-低，夹层厚度在0.1-0.2m左右。第3-2层 粉土；灰色，稍密，很湿，含腐殖质
9、、云母，切面粗糙，干强度低，韧性低，摇震反应快。第3-3层 粉土夹淤泥质粉质粘土；灰色，松散-稍密，很湿，流塑，含腐殖质、云母，切面稍光滑-粗糙，干强度中-低，韧性中-低。第3-4层 粉土；灰色，稍密，很湿，含腐殖质、云母，切面粗糙，干强度低，韧性低，摇震反应快。第4-1层 粉质粘土与粉土互层：灰色，稍密，饱和，含腐殖质、云母，切面稍光滑-粗糙，层状结构明显，干强度中-低，韧性中-低，互层厚度在0.1-0.2m左右，粘性土以软塑、流塑状为主。第4-2层 粉土夹粉砂：灰色，中密，很湿，含腐植质，切面稍粗糙-粗糙，干强度中-低，韧性中-低；第4-3层 粉质粘土与粉土粉砂互层：灰色，稍密，饱和，含腐
10、殖质、云母，层状结构明显，切面稍光滑-粗糙，干强度中-低，韧性中-低，互层厚度在0.1-0.2m左右，粘性土以软塑、流塑状为主。第4-4层 粉质粘土：灰绿色-灰色，很湿，软塑，含腐殖质、云母，切面稍光滑-光滑，干强度中，韧性中，无摇震反应。第5-1层含粘性土粉砂；灰绿色，中密，含腐殖质，切面稍粗糙，干强度低-中，韧性低-中，摇震反应慢；第5-2层 粉质粘土；灰色，饱和-很湿，流塑-软塑，含腐殖质，云母，切面稍光滑-光滑，干强度中，韧性中，无摇震反应；第5-3层 粉质粘土；褐灰色，很湿，软塑-可塑，含腐植质，切面稍光滑-光滑，干强度中，韧性中，无摇震反应；第6夹层 粉质粘土；灰色-灰黄色，很湿，
11、软塑，含腐殖质，切面稍光滑-光滑，干强度中，韧性中，无摇震反应，下部粉性很重。第6-1层 粉土夹粉砂：中密，很湿，切面粗糙，干强度低，韧性低，局部含少量砾。第6-2层 砾砂：灰色，中密，很湿，砾径0.5-2cm为主，占30-50%，呈亚圆形为主，以石英质和凝灰岩质为主，少量颗粒较大，其余以砂和少量粘性土充填。第6-3层 细中砂：灰色-灰黄色，中密，很湿，切面粗糙，干强度低，韧性低，局部砾含量高。第6-4层 角砾：灰色-灰黄色，中密-密实，很湿，砾径0.5-2cm为主，占50%左右，呈亚圆形为主，以石英质和凝灰岩质为主，少量颗粒较大，其余以砂和少量粘性土充填。第7层 泥质粉砂岩（全风化）：灰白-
12、棕褐色，湿，全风化，已风化成土状，用手可折断，干钻可进。不良地质作用：本场地没有发现不良地质作用，场地稳定性良好，局部存在浅塘，现已平整。4、工程目标1、质量：合格2、工期：计划90日历天3、安全：无人员伤亡事故，创安全标化工地。三、施工布署1、施工顺序本期工程施工范围为一期二标11#23#、25#27#楼及地下室等16幢住宅楼桩基，施工计划开动3台桩机施工。 合理的打桩施工顺序，能减小桩的侧向位移，对周围建筑物不会有大的影响。桩基侧向位移是软弱地基施工中经常见到的一种现象，根据不同情况进行综合分析，制订出合理的打桩施工顺序，并采取相应措施，可以把打桩危害降低到最低限度。基础形状规则的打桩施工
13、顺序应先里后外，由中心逐渐往外侧对称施工。本工程基础形状规则，施工时遵循“对称施工”的原则，确保了基础内挤压应力的平衡。打桩施工时，先打主楼桩深桩，后地下室桩浅桩；先打跨中桩，后打边区桩；先打近桩，后打远桩；先打毗邻建筑物的桩，后打远离建筑物的桩。通过采取以上措施，可以有效地降低桩基的侧向位移。结合施工现场实际情况并应总包方要求，计划先施工11#、15#、19#楼，安排1#机施工11#楼，安排2#机施工15#楼，安排3#机施工19#楼。桩机行走路线沿各栋自西向东方向长轴线来回施工,总流向由西向东。考虑到东面有星河路，为减少振动和表层挤土影响，在东侧围墙外设置一条防挤（震）沟，防挤（震）沟深2米
14、，上口宽1.5米，底宽1.0米，沟中填满黄砂。防震沟的设置能有效地降低对道路的影响。南侧为一期一标段，两标段主楼相距40左右，距离较远，通过与兄弟单位协商，一标段也自西向东进行施工，这样可以将挤土效应减少。总体施工顺序详见布置图。2、工期和施工进度计划本工程工期计划90日历天，其间有一个春节放假，根据现场情况计划进2台静压打桩机，每台计划每天施工800米左右。3、现场平面布置详见后附平面布置图4、主要施工机械设备配备设备名称数量（台）机型用电量用途压桩机3DTZ818110KW压桩光流电焊机6BXJ-3000Y-317KW焊接管桩气割设备6维修汽车吊325T吊桩经纬仪6DJ2测量定位垂直度校正水准仪3S3标高控制5、桩基施工主要人员一览表工种人数工作范围
